NAVODILA ZA UPORABO L 240 S STEINEL

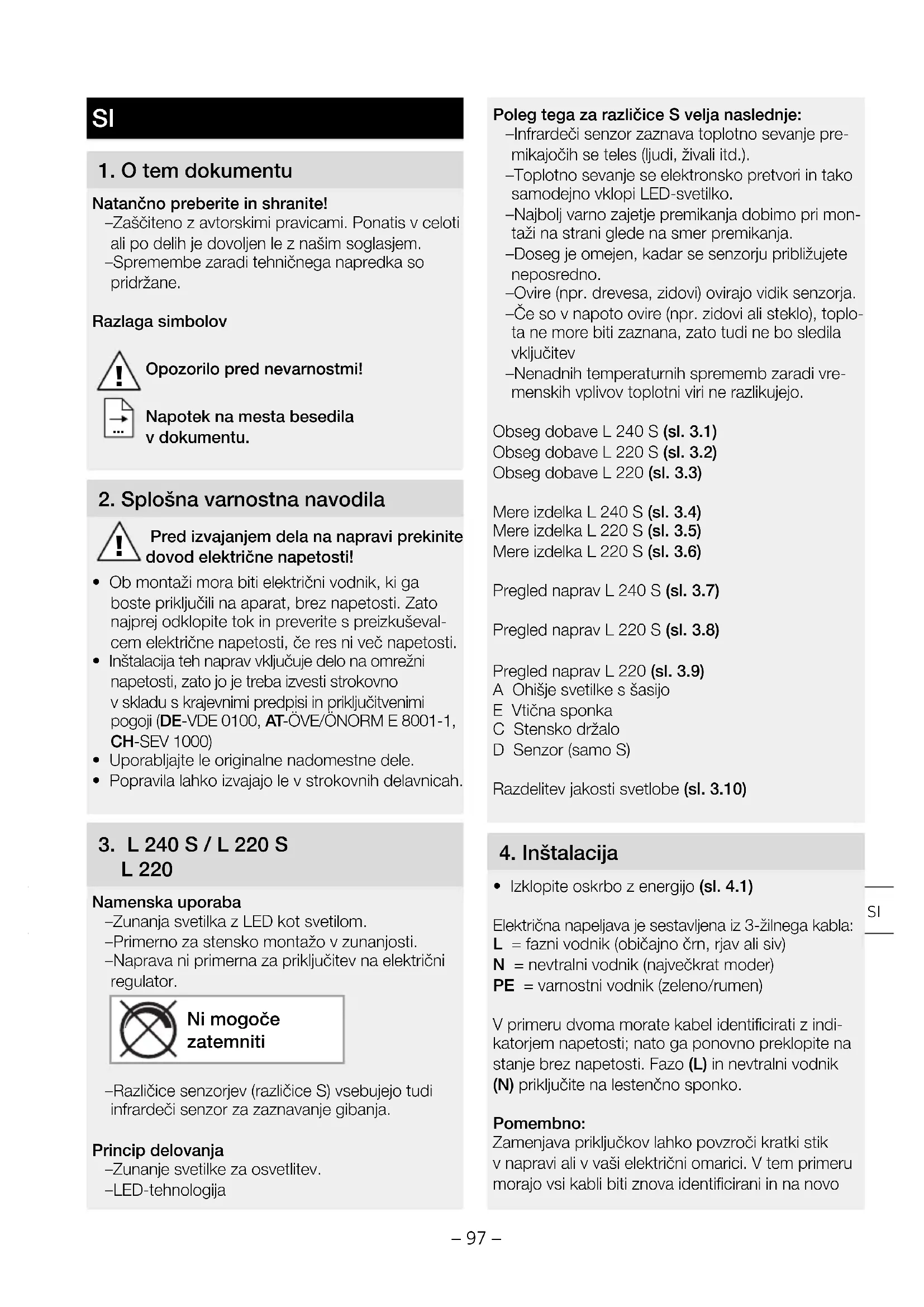

Natančno preberite in shranite! – Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem. – Spremembe zaradi tehničnega napredka so pridržane. Razlaga simbolov

2. Splošna varnostna navodila

• Ob montaži mora biti električni vodnik, ki ga boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševal- cem električne napetosti, če res ni več napetosti.

• Inštalacija teh naprav vključuje delo na omrežni napetosti, zato jo je treba izvesti strokovno v skladu s krajevnimi predpisi in priključitvenimi pogoji (DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000)

• Uporabljajte le originalne nadomestne dele.

• Popravila lahko izvajajo le v strokovnih delavnicah.

3. L 240 S / L 220 S

L 220 Namenska uporaba – Zunanja svetilka z LED kot svetilom. – Primerno za stensko montažo v zunanjosti. – Naprava ni primerna za priključitev na električni regulator. Ni mogoče zatemniti – Različice senzorjev (različice S) vsebujejo tudi infrardeči senzor za zaznavanje gibanja. Princip delovanja – Zunanje svetilke za osvetlitev. – LED-tehnologija Poleg tega za različice S velja naslednje: – Infrardeči senzor zaznava toplotno sevanje pre- mikajočih se teles (ljudi, živali itd.). – Toplotno sevanje se elektronsko pretvori in tako samodejno vklopi LED-svetilko. – Najbolj varno zajetje premikanja dobimo pri mon- taži na strani glede na smer premikanja. – Doseg je omejen, kadar se senzorju približujete neposredno. – Ovire (npr. drevesa, zidovi) ovirajo vidik senzorja. – Če so v napoto ovire (npr. zidovi ali steklo), toplo- ta ne more biti zaznana, zato tudi ne bo sledila vključitev – Nenadnih temperaturnih sprememb zaradi vre- menskih vplivov toplotni viri ne razlikujejo. Obseg dobave L 240 S (sl. 3.1) Obseg dobave L 220 S (sl. 3.2) Obseg dobave L220 (sl. 3.3) Mere izdelka L 240 S (sl. 3.4) Mere izdelka L 220 S (sl. 3.5) Mere izdelka L 220 S (sl. 3.6) Pregled naprav L 240 S (sl. 3.7) Pregled naprav L 220 S (sl. 3.8) Pregled naprav L 220 (sl. 3.9) A Ohišje svetilke s šasijo E Vtična sponka C Stensko držalo D Senzor (samo S) Razdelitev jakosti svetlobe (sl. 3.10)

• Izklopite oskrbo z energijo (sl. 4.1) Električna napeljava je sestavljena iz 3-žilnega kabla: L = fazni vodnik (običajno črn, rjav ali siv) N = nevtralni vodnik (največkrat moder) PE = varnostni vodnik (zeleno/rumen) V primeru dvoma morate kabel identificirati z indi- katorjem napetosti; nato ga ponovno preklopite na stanje brez napetosti. Fazo (L) in nevtralni vodnik (N) priključite na lestenčno sponko. Pomembno: Zamenjava priključkov lahko povzroči kratki stik v napravi ali v vaši električni omarici. V tem primeru morajo vsi kabli biti znova identificirani in na novo SI– 98 – montirani. Na omrežni kabel lahko inštalirate omre- žno stikalo za vklop in izklop. Napotek: Vir svetlobe tega svetila sme zamenjati le izde- lovalec ali servisni tehnik, ki ga je pooblastil, ali primerljivo usposobljena oseba. Priklop dovoda omrežja (sl. 5.6) Priključitveni načrt L 240 S, L 220 S (sl. 4.2) Priključitveni načrt L 240 S, L 220 S (sl. 4.3)

• Preverite vse sklope, ali so poškodovani.

• Poškodovanega izdelka ne uporabljajte.

• Izberite primerno mesto montažo ob upošteva- nju dosega in višine montaže (sl. 5.1) Navodila za montažo (na primer L 220)

• Izvrtajte luknje in vstavite moznike (z distančniki pri nadometni montaži sl. 5.5)

• Priključite priključni kabel (sl. 5.6)

• Priključite vtične povezave (sl. 5.7)

Potem ko je bilo ohišje svetilke montirano in izveden omrežni priključek, lahko senzorsko svetilko vklopite. Tovarniške nastavitve (samo S) Nastavitev pri mračitvi: delovanje podnevi 2000luksov Nastavitev časa: 8 s Nastavitev zatemnjenosti/odzivni prag (samo S) (sl. 6.1) – Možnost brezstopenjskega nastavljanja pragu odziva senzorja od 2 – 2000 luksov. – Nastavitveni gumb = delovanje podnevi pribl. 2000 luksov. – Nastavitveni gumb = delovanje ob mraku, pribl. 2 luksa. Nastavitev časa (samo S) (sl. 6.1) – Brezstopenjsko nastavljivo trajanje osvetlitve od 8 s do 35 min. – Pri nastavljanju območja zaznavanja je priporo- čeno izbrati najkrajši čas. – Nastavitveni gumb najkrajši čas = pribl. 8 sek. – Nastavitveni gumb = najdaljši čas pribl. 35 min. Nastavitev območja zaznavanja/ dosega zaznavanja (samo S) – V odvisnosti od višine montaže je možno obmo- čje zaznavanja po potrebi optimalno nastaviti. Prekrivna folija je namenjena prekrivanju poljub- nega števila segmentov leče in s tem omejevanja dosega glede na potrebe, npr. za razmejitev poti in sosednjih zemljišč (sl. 6.2). – Z navpičnim obračanjem (D) za 90° lahko doseg nastavite od 2 do 10 m (sl. 6.3). Hišne številke

• Hišne številke namestite s priloženimi nalepkami (sl. 6.4).

7. Vzdrževanje in nega

Opozorilo pred nevarnostmi zaradi elektrike! Stik vode z deli pod napetostjo lahko povzroči električni udar, opekline ali smrt.

• Napravo čistite le, ko je suha. Nevarnost gmotne škode! Napačno čistilo lahko poškoduje napravo.

Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo. Električnih aparatov ne odstranjujte s hišnimi odpadki!Samo za države članice EU:V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim preno-som v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo.

9. Garancija proizvajalca

Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 me-secev od dneva nakupa in se začne z dnem pro-daje izdelka stranki. Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obve-znost garancije pa je izpolnjena ob popravilu ali me-njavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravil-ne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene.Garancija bo odobrena v primeru, da pošljete ne-razstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.Servis za popravila:Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila. PROIZVAJALCA

10. Tehhnični podatki

=83 Srednja izmerjena življenjska doba L70B50 pri 25°C: >60.000 ur Barvna konsistencaSDCM Začetna vrednost: 3 Razdelitev jakostni svetlobe

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Senzorska tehnika (le S) Pasivno infrardeče Kot zaznavanja (le S) 180° Doseg zaznavanja (le S) maks. 10 m Nastavitev časa: (le S) 8 s - 35 min Nastavitev zatemnitve (le S) 2-2.000 luksov Vrsta zaščite IP 44 Razred zaščite II Odpornost na udarce IK 07 Temperatura okolice -20 do +50 °C Tehnična dokumentacija na www.steinel.de Ti izdelki vsebujejo svetlobni vir razreda energetske učinkovitosti "D".– 101 –

11. Motnje delovanja

Motnja Vzrok Pomoč Svetilka brez napetosti ■ Okvarjena varovalka, ni vključena, prekinjena povezava ■ Nova varovalka, vklopite omrežno stikalo; preverite napeljavo z indi- katorjem napetosti Svetilka se ne vklopi ■ Okolica je še presvetla (samo S) ■ Omrežno stikalo IZKLOPLJENO ■ Varovalka je okvarjena ■ Območje zaznavanja ni ciljno nastavljeno (samo S) ■ Počakajte, dokler ni dosežen izklopni prag, ali na novo nastavite vrednost ■ Vklopite ■ Nova varovalka, po potrebi preverite priključek ■ Ponovno nastavite Svetilka se ne izklopi ■ Stalno premikanje na področju zaznavanja (samo S) ■ Preverite območje zaznavanja in ga po potrebi ponovno nastavite Luč se nezaželeno vklopi ■ Senzor zaznava npr. avtomobile na cesti (samo S) ■ Preverite območje zaznavanja in ga po potrebi ponovno nastavite Sprememba dosega ■ Druge temperature okolja (samo S) ■ Pri nizkih temperaturah skrajšajte doseg senzorja tako, da ga za- sukate navzdol, pri toplejših ga nastavite na več SI– 102 –
