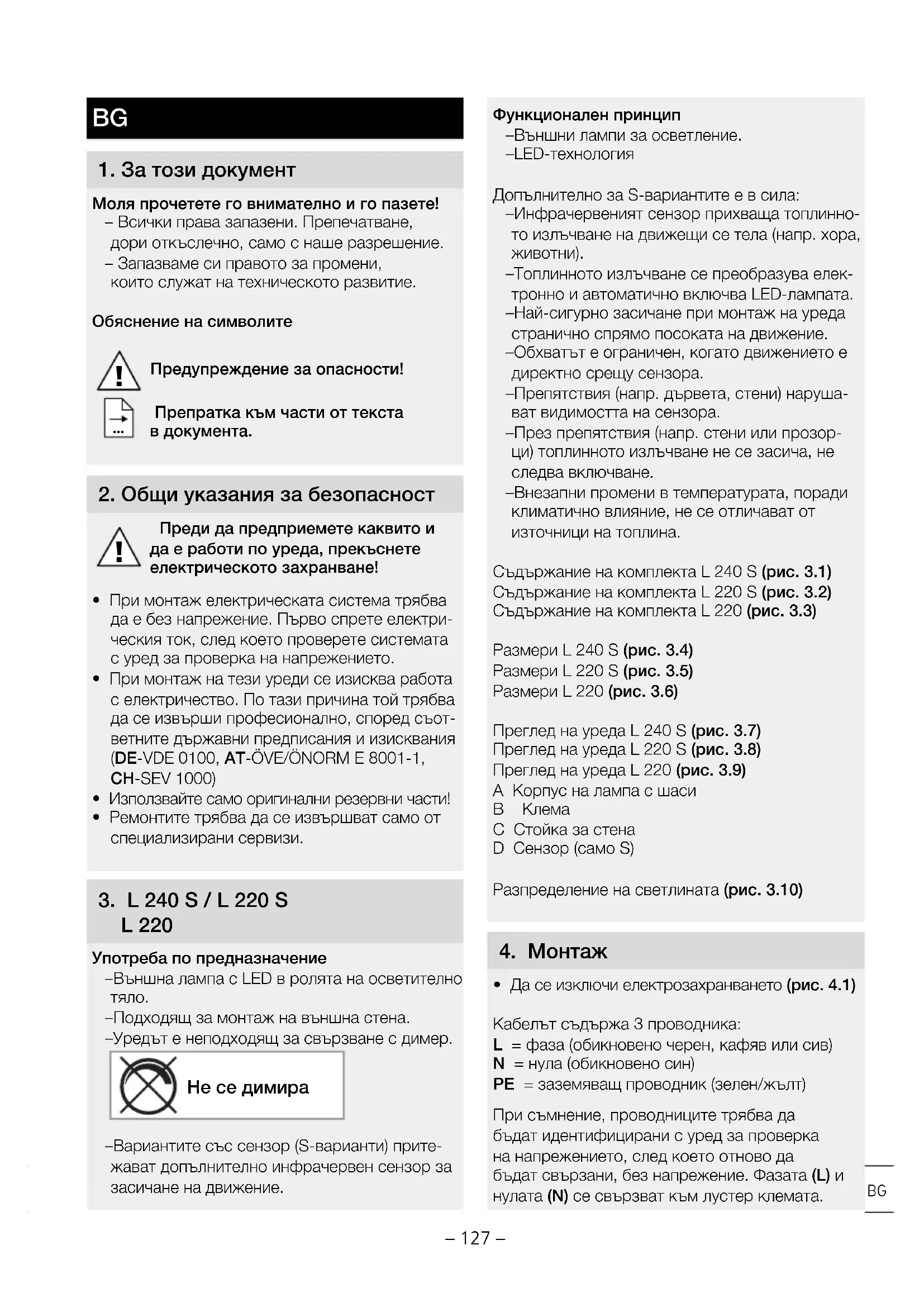

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ L 240 S STEINEL

Моля прочетете го внимателно и го пазете! – Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение. – Запазваме си правото за промени, които служат на техническото развитие. Обяснение на символите

Препратка към части от текста в документа.

2. Общи указания за безопасност

Преди да предприемете каквито и да е работи по уреда, прекъснете електрическото захранване!

• При монтаж електрическата система трябва да е без напрежение. Първо спрете електри- ческия ток, след което проверете системата с уред за проверка на напрежението.

• При монтаж на тези уреди се изисква работа с електричество. По тази причина той трябва да се извърши професионално, според съот- ветните държавни предписания и изисквания (DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000)

• Използвайте само оригинални резервни части!

• Ремонтите трябва да се извършват само от специализирани сервизи.

3. L 240 S / L 220 S

L 220 Употреба по предназначение – Външна лампа с LED в ролята на осветително

– Подходящ за монтаж на външна стена. – Уредът е неподходящ за свързване с димер. Не се димира – Вариантите със сензор (S-варианти) прите- жават допълнително инфрачервен сензор за засичане на движение. Функционален принцип – Външни лампи за осветление. – LED-технология Допълнително за S-вариантите е в сила: – Инфрачервеният сензор прихваща топлинно- то излъчване на движещи се тела (напр. хора,

– Топлинното излъчване се преобразува елек- тронно и автоматично включва LED-лампата. – Най-сигурно засичане при монтаж на уреда странично спрямо посоката на движение. – Обхватът е ограничен, когато движението е директно срещу сензора. – Препятствия (напр. дървета, стени) наруша- ват видимостта на сензора. – През препятствия (напр. стени или прозор- ци) топлинното излъчване не се засича, не следва включване. – Внезапни промени в температурата, поради климатично влияние, не се отличават от източници на топлина. Съдържание на комплекта L 240 S (рис. 3.1) Съдържание на комплекта L 220 S (рис. 3.2) Съдържание на комплекта L 220 (рис. 3.3) Размери L 240 S (рис. 3.4) Размери L 220 S (рис. 3.5) Размери L 220 (рис. 3.6) Преглед на уреда L 240 S (рис. 3.7) Преглед на уреда L 220 S (рис. 3.8) Преглед на уреда L 220 (рис. 3.9) A Корпус на лампа с шаси B Клема C Стойка за стена D Сензор (само S) Разпределение на светлината (рис. 3.10)

• Да се изключи електрозахранването (рис. 4.1) Кабелът съдържа 3 проводника: L = фаза (обикновено черен, кафяв или сив) N = нула (обикновено син) PE = заземяващ проводник (зелен/жълт) При съмнение, проводниците трябва да бъдат идентифицирани с уред за проверка на напрежението, след което отново да бъдат свързани, без напрежение. Фазата (L) и нулата (N) се свързват към лустер клемата. BG– 128 –

Размяна на проводниците води до късо съеди- нение в уреда или таблото с предпазители. При такъв случай всеки проводник трябва още вед- нъж да бъде идентифициран и наново свързан. Към системата, разбира се, може да бъде до- бавен прекъсвач, за включване и изключване.

Осветителното тяло на тази лампа може да бъде заменяно само от производителя или по- ръчан от него сервизен техник или друг техник с подобна квалификация. Свързване към мрежата (рис. 5.6) План на свързване L 240 S, L 220 S (рис. 4.2) План на свързване L 240 S, L 220 S (рис. 4.3)

• Всички части да се проверят за щети.

• При повреди продуктът да не се пуска в експлоатация.

• Да се избере подходящо място за монтаж, съобразявайки се с обхвата и височината на монтаж (рис. 5.1). Последователност за монтаж (по примера на L 220)

• Да се изключи електрозахранването (рис. 4.1).

• Корпусът да се отдели от стойката за стена, при това да се следи позицията на сензора

• Да се пробият дупките и да се поставят дюбелите (скрити кабели рис. 5.4).

• Да се пробият дупките и да се поставят дюбели- те (с подложки при открити кабели рис. 5.5).

• Кабелите да се свържат (рис. 5.6).

• Клемите да се свържат (рис. 5.7).

• Корпусът на лампата (A) да се постави на стойката за стена (C). Да се следят клемите и позицията на сензора (рис. 5.8).

• Корпусът на лампата да се фиксира с винтове

• Електрозахранването да се включи (рис. 5.10).

• Да се направят настройки (само S) ➔ "6.

След като корпусът е монтиран и свързването към мрежата е осъществено, сензорната лампа може да бъде пусната в експлоатация. Заводски настройки (само S) Настройка на светлочувствителността: дневен режим 2000 лукса Настройка на времето: 8 с Настройка на светлочувствителността/ праг на задействане (само S) (рис. 6.1) – Безстепенно регулиране на прага на задей- стване на сензора между 2-2000 лукса. – Регулатор на = дневна светлина, около 2000 лукса. – Регулатор на = слаба светлина, около 2 лукса. Настройка на времето (само S) (рис. 6.1) – Безстепенно регулиране на времето от 8 сек. - 35 мин. – При настройка на обхвата се препоръчва да бъде избран най-краткия интервал. – Регулатор най-кратък интервал = около 8 сек. – Регулатор най-дълъг интервал = около 35 мин. Настройка на зоната на засичане / определяна не обхвата (само S) – В зависимост от височината на монтаж и според необходимостта, обхватът може да бъде оптимално регулиран. Покриващото фолио служи за закриване на желания брой сегменти от обектива, съответно обхвата да бъде индивидуално скъсен, например за да се изключат пътеки или съседни парцели (рис. 6.2). – Обхватът може да бъде настроен посред- ством вертикално накланяне на сензора (D) с 90° между 2-10 м (рис. 6.3). Номера на къщи

• Номерата да се залепят с приложените лепенки (рис. 6.4).– 129 –

Предупреждение за опасности от ел. ток!Контактът на вода с части, провеждащи ток, може да доведе до електрически шок, изгаряния или смърт.• Уредът да се почиства само сух.Опасност от щети!При използване на погрешен почистващ препарат уредът може да бъде повреден.• Уредът да се почиства с леко влажна кърпа, без почистващ препарат.Важно: уредът не може да бъде заменян.

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда. Не изхвърляйте електроуреди с общите домашни отпадъци!Само за страни от ЕС:Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

9. Гаранция от производителя

Този продукт на Steinel е произведен с най- голямо старание, проверен е за функционал-ност и безопасност, според действащите разпо-редби, след което е подложен на качествен кон-трол, на принципа на случайния избор. STEINEL гарантира перфектна изработка и функции. Гаранцията е с продължителност 36 месеца и започва от деня на покупката. Ние отстранява-ме дефекти, причинени от грешки в производ-ството или качеството на материала, ремонти-райки или заменяйки дефектните части, по наш избор. Гаранцията не важи за щети по износ-ващи се части, както и за щети и дефекти, по-лучени в резултат на неправилна употреба или поддръжка. Последващи щети на чужди пред-мети са изключени от гаранцията.Гаранцията е валидна само, ако неразглобени-ят уред бъде изпратен на съответния сервиз, добре опакован и придружен от кратко описа-ние на дефекта, касова бележка или фактура (дата на покупка и печат на търговец).Ремонтен сервиз:След изтичане на гаранцията или при дефекти, непокрити от гаранцията, попитайте в най- близкия заводски сервиз за възможностите за ремонт.

10. Технически данни

продължителност на живот L70B50 при 25°C: > 60.000 часа Консистенция на цветаSDCM Начална стойност: 3 Разпределение на светлината

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Сензорна технология (само S) Пасивен инфрачервен сензор Ъгъл на засичане: (само S) 180° Обхват (само S) макс. 10 м Настройка на времето (само S) 8 с - 35 мин Настройка на светлочувствителността (само S) 2-2 000 лукса Вид защита IP 44 Клас защита II Удароустойчивост IK 07 Околна температура -20 до +50 °C Техническа документация на адрес www.steinel.de Тези продукти притежават светлинен източник с клас на енергийна ефективност „D“.– 131 –

11. Проблеми при експлоатация

Проблем Причина Решение Лампа без напрежение ■ Дефектен предпазител, не е включен, прекъснат кабел ■ Нов предпазител, да се включи; проводниците да се проверят с уред за напрежение Лампата не се включва ■ Околната среда е твърде светла (само S) ■ Прекъсвачът е изключен ■ Предпазител дефектен ■ Обхватът не е настроен целево (само S) ■ Изчакайте докато се достигне прага на задействане или програмирайте нова стойност ■ Включване ■ Нов предпазител, евентуално да се провери връзката ■ Да се регулира отново Лампата не се изключва ■ Продължаващо движение в обхвата (само S) ■ Да се провери обхвата и евентуално да се регулира

■ Засичане напр. на автомобили на пътя (само S) ■ Да се провери обхвата и евентуално да се регулира

Промяна на обхвата ■ Различна околна температура (само S) ■ В студено време обхватът да се скъси със сваляне на сензора, на топло да се вдигне BG– 132 –
