Typ produktu	LED venkovní nástěnné svítidlo s pohybovým senzorem
Značka	Steinel
Model	L 240 S
Rozměry (šířka × výška × hloubka)	165 × 305 × 81 mm
Napájecí napětí	220-240 V, 50/60 Hz
Příkon	9,3 W
Světelný tok	946 lm
Světelná účinnost	101 lm/W
Teplota chromatičnosti	3000 K (teplá bílá)
Index podání barev (CRI)	82
Střední životnost	>60 000 h (L70B50 při 25 °C)
Stupeň krytí	IP44
Třída ochrany	II
Odolnost proti nárazu	IK07
Provozní teplota okolí	-20 °C až +50 °C
Detekční úhel	180°
Dosah detektoru	max. 10 m
Nastavitelná prodleva	8 s až 35 min
Nastavitelná prahová hodnota sepnutí	2 až 2000 lx
Spotřeba v pohotovostním režimu (detektor)	0,5 W
Třída energetické účinnosti světelného zdroje	D
Montáž	Venkovní nástěnná montáž
Typ detektoru	Pasivní infračervený (PIR)
Záruka	3 roky

Často kladené otázky - L 240 S STEINEL

Jak nainstalovat svítidlo Steinel L 240 S?

Před jakýmkoli zásahem vypněte elektrické napájení. Připevněte nástěnný držák na zeď, připojte kabely (L, N, PE) do svorkovnice, nasaďte těleso svítidla na držák a zajistěte šrouby. Znovu zapněte napájení a proveďte nastavení detektoru.

Jak nastavit citlivost detektoru?

Prahová hodnota sepnutí se plynule nastavuje od 2 do 2000 lx pomocí určeného tlačítka. Otáčejte jím směrem k symbolu 'slunce' pro denní provoz (cca 2000 lx) nebo k 'měsíci' pro noční provoz (cca 2 lx).

Jaký je dosah detektoru?

Maximální dosah je 10 m při tangenciálním pohybu. Lze jej upravit vertikálním nakloněním detektoru o 0 až 90°, čímž se dosah mění mezi 2 a 10 m.

Co dělat, když se svítidlo nerozsvítí?

Zkontrolujte, zda je napájení vypnuté (pojistka, vypínač). Ujistěte se, že prahová hodnota sepnutí odpovídá okolnímu osvětlení (u variant S). Pokud problém přetrvává, zkontrolujte zapojení pomocí zkoušečky napětí.

Jak čistit svítidlo?

Svítidlo čistěte pouze nasucho mírně navlhčeným hadříkem, bez čisticích prostředků. Nikdy nepoužívejte agresivní přípravky ani vodu pod napětím.

Mohu k tomuto svítidlu použít stmívač?

Ne, svítidlo není vhodné pro připojení ke stmívači. Musí být připojeno přímo k síti.

Jaká je životnost LED?

Střední životnost je >60 000 hodin (L70B50 při 25 °C), což odpovídá přibližně 6,8 letům nepřetržitého provozu.

Jak upravit detekční zónu?

Použijte dodanou clonu k zakrytí segmentů čočky a omezení dosahu. Detektor můžete také vertikálně naklonit a upravit zónu mezi 2 a 10 m.

Co dělat, když se svítidlo nečekaně rozsvěcuje?

Může to být způsobeno nechtěnou detekcí pohybu (auta, zvířata). Upravte detekční zónu natočením detektoru nebo zakrytím segmentů čočky.

Jak vyměnit světelný zdroj?

Výměnu světelného zdroje (LED) může provést pouze výrobce nebo kvalifikovaný technik. Není možné ji provést svépomocí.

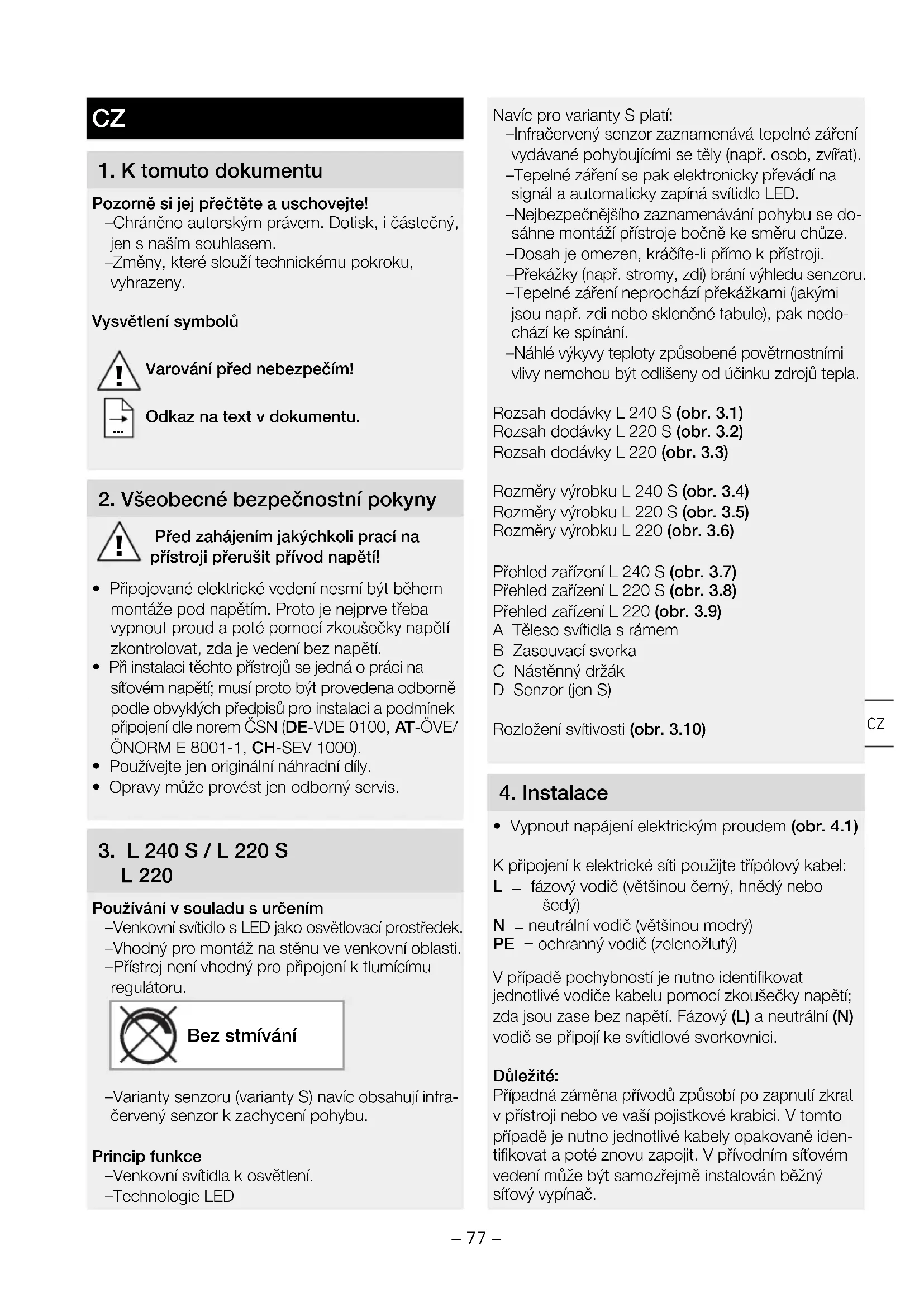

NÁVOD K OBSLUZE L 240 S STEINEL

1. K tomuto dokumentu

Pozorné si jej préctête auschovejte!

-Chroneno autorskym pravem. Dotisk, i castechny, jens naśim souhlasem.

-Změny, které slouží technickémuPokroku, vyhrazeny.

Vysvětlení symbolú

Varováni préd nebezpečím!

Odkaz na text v dokumentu.

2. Vseobecné bezpečnostní poukyny

Před zahájením jakychkoli prací na pristroji prerusit privod napěti!

• Pripojované elektrické vedení nesmí byt během montáže pod napětím. Proto je nejprve třeba vypnout proudly poté pomoci zkousečky napěti zkontrolovat, zda je vedení bez napěti.
• Pri instalaci těchto prístrojů se jejá o práci na sǐtovém napěti; musi proto být provedena odborne podle obvkylích predpisù pro instalaci a podminek pripojeni dlne norem CSN (DE-VDE 0100, AT-OVE/ÖNORM E 8001-1, CH-SEV 1000).
• Používejte Jen originální nahradní díly.
• Opravy mûze provéstjen odborny servis.

3. L 240 S / L 220 S L 220

Použiváni v souladu s určením

-Venkovní svítidlo s LED jako osvětlovací prostředek.
-Vhodný pro montáž na stěnu ve venkovní oblasti.
-Pristroj není vchodné pro pripojéní k tlumicímu regulatoru.

Bez stmivani

-Variantty senzoru (variarty S) navic obsahuji infra-cerveny senzor k zachycení pohybu.

Princip fungke

-Venkovnfsvtidla k osvětlení.
-Technologie LED

Navic pro varianty S plati:

-Infračerveny senzor zaznamenáva tepelné zárení yvdávané pohybujicimi se těly (např. osob, zviřat).
-Tepelné zárení se pak elektronicky previdí na signál a automaticky zapíná svítidlo LED.
-Nejbezpečnéjsího zaznamenávání pohybu se dosáhne montáží prístroje bočné ke směru chúze.
-Dosah je omezen, kráčite-li prímo k pristroji.
-Prakazky (napr. stromy, zdi) brani vyhledu senzoru.
-Tepelné zárení neprochází prěkážkami (jakymi jsou např. zdi nebo sklené tabule), pak nedochází ke spinání.
-Náhlé vykyvy teploty zpúsobene povětrnostními vlyvy nemohou byt odlišeny od učinku zdrojú tepla.

RozsahtodávkyL240S (obr.3.1)

Rozsa h dodavky L 220 S (obr. 3.2)

Rozsa hodavky L 220 (obr.3.3)

Rozměry vyrobku L 240 S (obr. 3.4)

Rozměry vyrobku L 220 S (obr. 3.5)

Rozměry vyrobku L 220 (obr. 3.6)

Preehled zaifzeni L 240 S (obr. 3.7)

Preehled zafrzeni L 220 S (obr. 3.8)

Preehled zaifzeni L 220 (obr. 3.9)

A Teleso svitidla s ramem
B Zasouvaci svorka
C Nastenny drzak
D Senzor (jen S)

Rozlozeni svitivosti (obr. 3.10)

4. Instalace

Vypnout napajeni elektrickym proudem (obr. 4.1)

K pripojen'kelektrickesiti pouzijte tripolyk'y kabel:

L = fázovy vodič (většinou Černý, hnédý nebo Šedý)

N = neutralí vodič (většinou modrý)

PE = ochranny vodič (zelenožlutý)

V pripadé pochybností je nutno identifikovat
jednotlivé vodičé kabelu pomoci zkousečky napěti;
zda jsou zase bez napěti. Fázový (L) aneutralí (N)
vodič se pripojí ke svitidlove svorkovnici.

Duležite:

Připadná záměna privodů zpúsobí po zapnutí zkrat v pristroji nebo ve vaši pojistkové krabici. V tomto pripadě je nutno Jednotlivé kabely opakovaně identifikovat a poté znovu zapojit. V privodním sítovém vedení může byt samozřejné instalován bežný sítový vypínač.

Upozornéni:

Svetelny zdroj tohoto svitidla muze byt nahrazen Jen vyrobcem nebo jim poverenym servisinm technikem ci srovnatelné kvalifikovanou osobou.

Pripojenik elektrické sít i (obr. 5.6)

Scheme pripojenl L 240 S, L 220 S (obr. 4.2)

Scheme pripojenl L 240 S, L 220 S (obr. 4.3)

5. Montáž

Zkontrolovat poškození u všech konstrukčnich dlù.
- Pri poškození vyrobek nepoužívat.
Vhodné montážnímistrovbrat pri zohlednéni dosahu a montážný výšky (obr. 5.1).

Postup pri montázi

(Na príkladu L 220)

Vypnout napajeni elektrickym proudem (obr. 4.1).
- Teleso svitidla sejmout z nastenného držáku, pritom davat pozor na polohu senzoru (obr. 5.2).
Vyznacit otvory k vrtani (obr. 5.3).
- Vyvrtat olvory a vlozit hmozdinky (vedeni instalované pod omitku obr. 5.4).
- Vyvrat otvory a vložit hmoždinky (s distancnimi držáky u vedení instalovaného na omítku obr. 5.5).
- Pripojit pripojovací kabel (obr. 5.6).
- Pripojit zásuvná spojení (obr. 5.7).
- Teleso svitidla (A) nasunout na nastenny drzak (C). Dbat na nasauvna spojeni i polohu senzoru (obr. 5.8).
- Teleso svítidla upevniš srouby (obr.5.9).
Zapnout napajeni elektrickym proudem (obr. 5.10).
- Provést nastavení (jen S) → „6. Funkce".

6. Funkce

Po provedení montáze têlesa svítidla a pripojení k siti je senzorové svítidlo:no uvest do provozu.

Nastavení z vyroby (jen S)

Soumrakové nastavení:
provoz za denniho světla, 2 000 lx
Časové nastavení: 8 s

Soumradové nastavení/prahová reakční hodnota (jen S) (obr. 6.1)

-Požadovaný práh citlivosti senzoru můze byt plynule nastaven na 2-2 000 lx.
-Otočny regulator nastavený na = provoz za Denninho světla, asi 2000 lx.
-Otočný regulátor nastavený na = provoz za soumråku, asi 2 lx.

Casové nastavení (jen S) (obr. 6.1)

-Plynule nastavitelná doba svicení 8 s - 35 min.
-Pri nastavovani oblasti zachytu se doporučuje zvolit nejkratsícas.
-Otočný regulátor, nejkratsí Čas = asi 8 s.
-Otočný regulátor, nejdelší ācas = asi 35 min.

Serízení oblasti záchytu / nastavení dosahu (jen S)

-V závislosti na montázní vysce muze byt oblast záchytu optimálne prizpúsobena konkrétné potrebe. Krycí folie sloužík zakrytí segmentú Čočky, a tí m i k individuálímu vymezení dosahu, napr. k vymezení chodniků nebo sousedních pozemku (obr. 6.2).
Dosah mûze byt serízen natočením senzoru (D) ve svislém směru až o 90° v Rozmezi 2-10 m (obr. 6.3).

Domovni Čísla

• Domovni cisla umistit s prilozenymi nalepkami (obr. 6.4).

7. Udržba/osetrováni

Varováni préd ohrožením elektrickým proudem!

Kontakt vody s vodivymi dily muze vest k urazu elektrickym proudem, popaleninam nebo smrti.

• Pristroj Čistěte pouze, když je suchý.

Nebezpečí věcnych škod!

Použitím nesprávného Čisticího prostředku muže
být pristroj poskozen.

• Prístroj vycistete mirne navlhcenou uterkou bez Čiastich prostředku.

Dulezite: Provozní prístroj nelze vyměnit.

8. Likvidace

Elektrická zařazení, príslušenstvá a obaly by měly byt odvezeny k ekologickému opětovnému zhodnoceni.

Newyhazujte elektrická zařizení do domovního odpadu!

Jen pro země EU:

V souladu s platnou evropskou smernici o odpad-nich elektrickych a elektronickych zairzenich a jejim prveedeni do narochniho prava musi byt nepouzitelna elektricka zairzeni separovana a odevzdana k ekologickemu opetovnému zhodnocenii.

9. Záruka vyrobce

Tento vyrobek firmy Steinel je vyraběn s maximálí pozmorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platnych predpísu, prčemž se vyrobek rovněž podrobil namátkové vystupné kontrole. Firma Steinel prebirá záruku za bezvadné provedeni a funkčnost. Záruka se poskýtuje v delce 36 měsíčů a začiná dém prodeje vyrobku spotřebiteli. Odstraněny vám budou vyrobní vady a závady zapřiciněné vadnym materialem, prčemž záruka spočíva v oprave nebo vyměné chybného dinu dlé našeho vybru. Záruka se ne-vztahuje na škody na dilech podlehajćich opotření, na škody a vady zapřiciněné nesprávním zacházeníne nebo udrábou. Uplatnévání dalíších nároků nasledných skod na cizích věcech je yvloučěno. Záruka bude uznána Jen tehyd, bude-li nedemontovány pristroj dobre zabalen, prilóžen krátý popis závady,Pokladné stvrzenka nebo faktura (datum prodeje a razítko prodejny), poslán na adresu príslúšného servisu.

Servisni opravny:

Po uplynuti zaručni doby nebo v pripadě závad bez nároku na záruku se ve vašemnejblížsím servisu zeptejte na možnost opravy.

10. Technické parametry

Rozměry (š×v×h)	L 240 S: 165×305×81 mm L 220 S: 246×251×84 mm L 220: 246×250×57 mm
Sifové napěti 220-240 V, 50/60 Hz
Světelný tok/jas L 240 S: 946 lm / 101 lm/W L 220 S: 869 lm / 93 lm/W L 220: 869 lm / 93 lm/W
Příkon (Pon) L 240 S: 9,3 W L 220 S: 9,3 W L 220: 9,3 W
Standby senzor (Psd) L 240 S, L 220 S: 0,5 W
Barevná teplota 3 000 K (teplá bīlá)
Index reprodukce barev L 240 S: R	a=82 L 220 S: Ra=83 L 220: Ra=83
Prüměrná jmenovitáživotnost L70B50 pri 25 °C: >60 000 hod.
Konzistence barev SDCM počátečné hodnota: 3
Rozložení svítivosti
Senzorová technologie (jen S)	pasivné-infračervéná
Uhel záchytu (jen S)	180°
Dosah záchytu (jen S)	max. 10 m
Časové nastavení (jen S)	8 s - 35 min
Soumrakové nastavení (jen S)	2-2 000 lx
Krytí	IP 44
Tríd a ochrany	II
Rázuvzdornost	IK 07
Teplota prostředi	-20 až +50 °C
Technická dokumentace na adrese www.steinel.de
Tyto vyrobky obsahuji světelné zdroj trédy energetické učinnosti „D".
11. Provozní poruchy
Porucha Prćťina Náprava
Svitidlo bez napětí	■ Vadné pojistka, svítidlo není zapnuté, prěrušné vedení	■ Nová pojistka, zapnout sítový vypínač; zkontrolovat vedení pomoci zkousečky napětí
Svitidlo nezapíná	■ V okolí je jestě prělíš světla (jen S)	■ Počkejte, až bude dosaženo prahu citlivosti nebo nastavte novou hodnotu
	■ Sítový vypínač v poloze VYPNUTO	■ Zapnout
	■ Vadné pojistka	■ Nová pojistka, popř. zkontrolovat prípojení
	■ Oblast záchytu není prěsně nastavena (jen S)	■ Znovu seřidit
Svitidlo nevypíná	■ Trvalý pohyb v oblasti záchytu (jen S)	■ Zkontrolovat oblast a prípadné znovu seřidit
Svitidlo zapíná v nevhodnou dobu	■ Zaznamenávání např. pohyb urot na ulici (jen S)	■ Zkontrolovat oblast a prípadné znovu seřidit
Změna dosahu	■ Změny okolní teploty (jen S)	■ Prí nižsích teplotách zkrátit dosah senzoru vysiláće sklopením, pri vyšsích teplotách nastavit delsí dosah

SK

1. O tomto dokunte

Pozorne si ho prečitajte a uschovajte!

Odkaz na textové pasáze v dokunte.

2. Vseobecné bezpečnostné poukyny

Pred vsetkymi pracami na pristroji preruste privod napatia!

-Varianty senzora (varianty S) obsahuju navyse infračerveny senzor na snímanie pohybu.

Princip fungovania

-Exteriérove svietidla na osvetlenie
-LED technología

7. Starostlivost/údržba

Varovanie pred nebezpečenstvom v dösledku zásahu elektrickým prudom!

Pri kontakte vody a dielov, ktore vedu elektricky prud, moze dojst'k elektrickemu šoku, popaleni-nám alebo smrti.
- Vyrobok Čistite iba v suchom stave.

Nebezpečenstvo materiałychnych škôd!

Vyrobok sa moze poskodit' pouzivanim nevhodnych iustiacich prostriedkov.

• Vyrobok Čistite mierne navlhčenou handrou bez Čistiaceho prostriedku.

11. Prevádkové poruchy
