BRUKSANVISNING L 240 S STEINEL

Oversikt over enhet L 240 S (bild 3.7)

Oversikt over enhet L 220 S (bild 3.8)

Oversikt over enhet L 220 (bild 3.9)

A Lampkupa med chassi
B Inkopplingsplint
C Vaggfaste
D Sensor (endast S)

Kontakta nasta servicestalle for reparationer after garantitidens utgang ell er vid bristfalligheter som inte omfattas av garantin.

Lysstyrkeforderding (fig. 3.10)

4. Installation

• Slå stromforsyningen fra (fig. 4.1)

(med L 220 som eksempel)

Hvis vandkommen i kontakt med stromforende dele, kan det medfore elektrisk stod, forbrandinger erler ddo.

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

-Med opphavsrett. Ettertrykk, ogsa i utdrag, kun med var tillatelse.
-Det tas forbehold om endringer som tjener tekniske fremskritt.

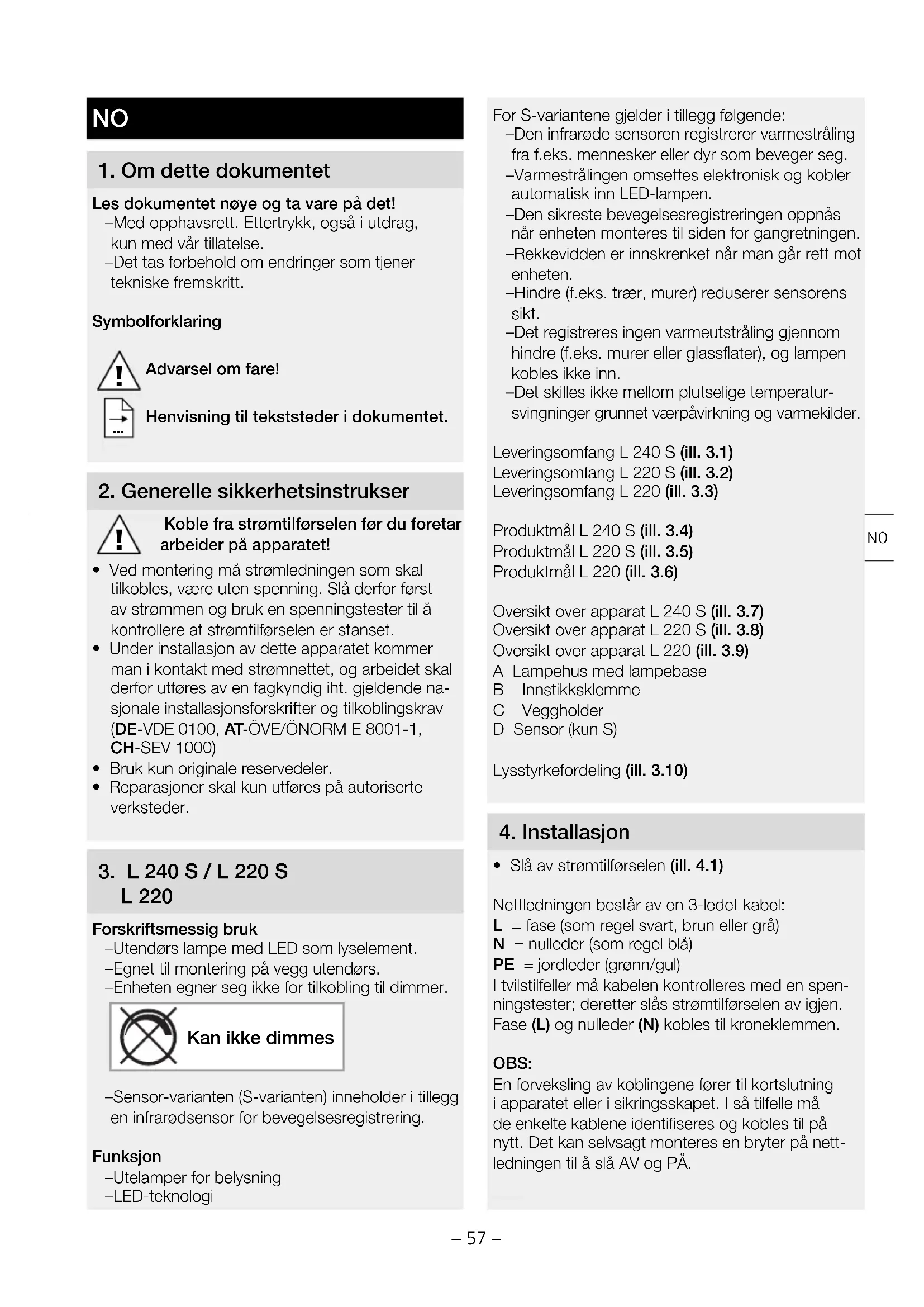

Symbolforklaring

Advarsel om fare!

Koble fra strømtilførsselen før du foretar arbeider på apparatet!

• Ved montering ma strømledningen som skal tilkobles, ære uten spenning. Slå derfor først av strømmen og bruk en spenningstester til Å kontrollere at strømtilførselen er stanset.
  Under installationsj on av dette apparatet kommer man i kontakt med strømnettet, og arbeidet skal derfor utfores av en fagkyndig iht. gjeldende nasjonale installationsjonsforskrifter og tilkoblingskrav (DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000)
• Bruk kun originale reserverdeler.
• Reparasjoner skal kun utfores på autoriserte verksteder.

3. L 240 S / L 220 S L 220

Forskriftsmessig bruk

-Utendors lampe med LED som lyselement.
-Egnet til montering paa vegg utendors.
-Enheten egner seg-ilke for tilkobling til dimmer.

Kan ikke dimmes

-Sensor-varianten (S-varianten) inneholder i tillegg en infrarodsensor for bevegelsesregistering.

Funksjon

-Utelamper for belysning
-LED-teknologi

For S-variantene gjelder i tillegg fologende:

• Den infrarode sensoren registrarer varmestråling fra f.eks. messnesker eller dyr som beveger seg.
  -Varmestrålingen onsets elektronisk og kobler automatisk inn LED-lampen.
• Den sikreste bevegelsesregisteringen oppnas nár encheten monteres til sider for gangretningen.
  -Rekkevidden er innskrenket när man gar rett mot encheten.
  -Hindre (f.eks. traer, murer) reduserer sensorens sikt.
  -Det registrareres ingen varmeutstråling gjennom\ hindre (f.eks. murer eller glassflater), og lampen\ kobles ikke inn.
  -Det skilles ikke mellom plutselige temperatur-svingninger grunnet vaerpavirkning og varmekilder.

Leveringsomfang L 240 S (ill. 3.1)

Leveringsomfang L 220 S (ill. 3.2)

Leveringsomfang L 220 (ill. 3.3)

Produktmal L 240 S (ill. 3.4)

Produktmal L 220 S (ill. 3.5)

Produktmal L 220 (ill. 3.6)

Oversikt over apparat L 240 S (ill. 3.7)

Oversikt over apparat L 220 S (ill. 3.8)

Oversikt over apparat L 220 (ill. 3.9)

A Lampehus med lampebase
B Innstikksklemme
C Veggholder
D Sensor (kun S)

Lysstyrkefordeling (ill. 3.10)

4. Installasjon

• Slå av strømtilforselen (ill. 4.1)

L = fase (som regel svart, brun eller gra)

N = nulleder (som regel blå)

PE = jordleder (groenn/gul)

I tvilstilfeller ma kabelen kontrolleres med en spenningstester; deretter slas stromtilforselen av igjen.

Fase (L) og nulleder (N) kobles til kroneklemmen.

OBS:

En forveksling av koblingene forer til kortslutning i apparatet erer i sikringsskapet. I sa tilfelle ma de enkelte kablene identiferes og kobles til pa nytt. Det kan selvsagt monteres en bryter pa nettledningen til a sla AV og PÅ.

NB:

Lyskilden iienne lampen skal kun skiftes ut av produsenten aller av en servicetekniker aller entilsvarende kvalifisert person som er autorisert av produsenten.

Tilkobling av nettledningen (ill. 5.6)

Koblingsskjema L 240 S, L 220 S (ill. 4.2)

Koblingsskjema L 240 S, L 220 S (ill. 4.3)

5. Montering

• Kontroller alle komponenter for skader.
• Ikke ta produktet i bruk dersom det er skadet.
• Ta hensyn til rekkevidde og bevegelsesregistering när du velger egnet monteringssted (ill. 5.1).

Fremgang ved montering:

(EksempeL L 220)

• Slå av strømtilførselen (ill. 4.1).
• Ta lampehuset av veggbraketten, vaer obs pa sensorens posisjon (ill. 5.2).
• Tegn borehull (ill. 5.3).
• Bor hull og sett inn plugger (skjult ledningsføring ill. 5.4).
• Bor hull og sett inn plugg (med avstandsholderere for apen ledningsfaring ill. 5.5).
  Koble til ledningen (ill. 5.6).
  Koble til pluggforbindelser (ill 5.7).
• Sett lampehuset (A) på veggbraketten (C). Vær oppmerksom på pluggforbindelser og sensorens posisjon (ill. 5.8).
• Fest lampehuset med skruer (ill. 5.9).
• Sla pa stromforsyningen (ill. 5.10).
• Still inn (kun S) «6. Funksjoner».

6. Funksjoner

-Avhengig av monteringshoyde kan dekningsomraret innstilles optimalt ved behov. Dekkfolienbrukes til a trekke til sa mange linsesegmentersom onsket, sik at rekkevdden kan innskrenkesindividualt.f.eks.for a utelukke gangveier ellernabotomter (ill.6.2).
-Rekkevidden kan justeres ved a svinge sensoren (D) 90^ fra 2-10 m (ill. 6.3).

Husnumre

• Fest husnumrene med de vedlagte klistremerkene (ill. 6.4).

7. Vedlikehold/stell

Advarsel om fare pa grunn av strom!

Kommen strømforende deler i kontakt med vann, kan dette fore til elektrisk sjokk, forbrenninger aller død.

• Enheten skal kun rengjores nár den er torr.

Fare for materielle skader!

• Rengjør enhances med enlett fuktig klut uten rengjöringsmiddel.

Viktig: Funksjonsenheten kan/DDke skiftes ut.

8. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje ma resirkuleres på en miljøvennlig mæte.

Ikke kast elektriske apparater i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke longer kan benyttes, samles opp atskilt fra annet soppel og gjenvinnes på en miljovennlig mæt.

9. Produsentgaranti

Dette Steinel-productet er fremstilt med størstenoyaktighet. Det er testet mht. funksjon og sikkerhet i henhold til gjeldende forskritter og deretter underkastet en stikkprovekontroll. Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjor 36 maneder, regnet fraragen apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan fores tilbake til fabrikasjonsfelller feil ved materia-lene. Garantien ytes ved reparasjon eller ved at deler med feil byttes ut. Garantien bortfaller ved skader på slitasjedeler, eller ved skader eller mangler som er oppstatt som folge av ukyndig bruk eller vedlikehold. Folgeskader ved bruk (skader på andre gjenstander) dekker eske av garantien.

Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importoren. Legg ved en kort beskrivelse av feilen samt kvittering aller regning (kjopsdato og forhandlers stempel).

Reparasjonsservice:

Etter garantitidens utlop, eller ved mangler som ikke dekker av garantien, kan du spørre forhandleren om muligheter for reparasjon.

10. Tekniske spesifikasjoner

Mäl (b × h × d)	L 240 S: 165×305×81 mm L 220 S: 246×251×84 mm L 220: 246×250×57 mm
Spenning 220-240 V, 50/60 Hz
Lysstrøm/lysstyrke L 240 S: 946 lm / 101 lm/W L 220 S: 869 lm / 93 lm/W L 220: 869 lm / 93 lm/W
Effektopptak (Pon) L 240 S: 9,3 W L 220 S: 9,3 W L 220: 9,3 W
Standby sensor (Psb) L 240 S, L 220 S: 0,5 W
Fargetemperatur 3000 K (varmhvit)
Fargegjengivelseindeks L 240 S: R a = 82 L 220 S: Ra = 83 L 220: Ra = 83
Middels levetid	L70B50 ved 25 °C: >60 000 t.
Fargekonsistens SDCM Startverdi: 3
Lysstyrkeforderding
Sensortechnologi (kun S) Passiv-infrarod
Dekningsvinkel (kun S)	180°
Dekningsrekkevidde (kun S)	maks. 10 m
Tidsinnstilling (kun S)	8 s - 35 min
Skumringsinnstilling (kun S)	2-2 000 lux
Kapslingsgrad	IP 44
Kapslingsklasse	II
Slagstyrke	IK 07
Omgivelsestemperatur	-20 til +50 °C
Teknisk dokumentasjon fines på www.steinel.de
Dette produitet ineholder en lyskilde med energieffektivitetskasse «D».
11. Driftsfeil
Feil Årsak Tiltak
Lampen har ikke speffenning	defekt sikring, ikke slätt på, ledningsbrudd	ny sikring,/slå på strømbryeren, kontROLLER ledningen med speningstester
Lampen tennesøyke	for mye lys i omgivelsene,enne(kun S)Nettbryter er AVdefekt sikringdekningsområdet er ikke nøyaktiginnistilt (kun S)	vent til reaksjonsnivæt er næddeller still inn ny verdi.slå påny sikring, kontROLLER ev.koblingenjuster på nytt
Lampen slukkesøyke	permanente bevegelseri dekningsområdet (kun S)	kontROLLER området og stillev. inn på nytt
Lampen tennes+når den ikke skal	biler på veien registereres (kun S) kontROLLER området og stillev. inn på nytt
Rekkevidden er forandret	andre omgivelsestemperaturer(kun S)	ved kulde: reduser sensorrekveiden ved á svinge sensoren,ved varme: still sensoren høyere
