KULLANIM KILAVUZU L 240 S STEINEL

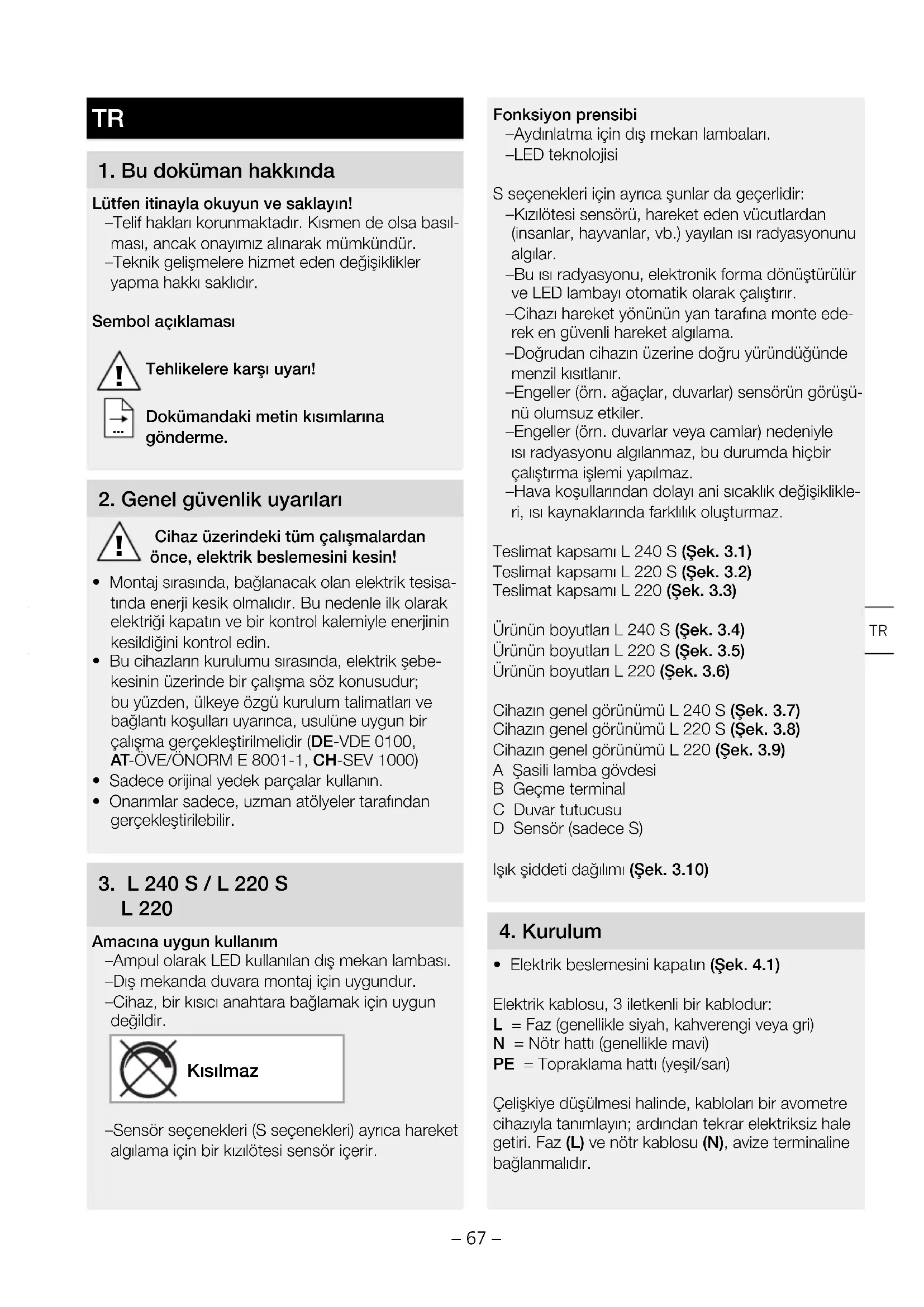

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın! – Telif hakları korunmaktadır. Kısmen de olsa basıl- ması, ancak onayımız alınarak mümkündür. – Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır. Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Montaj sırasında, bağlanacak olan elektrik tesisa- tında enerji kesik olmalıdır. Bu nedenle ilk olarak elektriği kapatın ve bir kontrol kalemiyle enerjinin kesildiğini kontrol edin.

• Bu cihazların kurulumu sırasında, elektrik şebe- kesinin üzerinde bir çalışma söz konusudur; bu yüzden, ülkeye özgü kurulum talimatları ve bağlantı koşulları uyarınca, usulüne uygun bir çalışma gerçekleştirilmelidir (DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000)

• Sadece orijinal yedek parçalar kullanın.

• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.

3. L 240 S / L 220 S

L 220 Amacına uygun kullanım – Ampul olarak LED kullanılan dış mekan lambası. – Dış mekanda duvara montaj için uygundur. – Cihaz, bir kısıcı anahtara bağlamak için uygun değildir. Kısılmaz – Sensör seçenekleri (S seçenekleri) ayrıca hareket algılama için bir kızılötesi sensör içerir. Fonksiyon prensibi – Aydınlatma için dış mekan lambaları. – LED teknolojisi S seçenekleri için ayrıca şunlar da geçerlidir: – Kızılötesi sensörü, hareket eden vücutlardan (insanlar, hayvanlar, vb.) yayılan ısı radyasyonunu algılar. – Bu ısı radyasyonu, elektronik forma dönüştürülür ve LED lambayı otomatik olarak çalıştırır. – Cihazı hareket yönünün yan tarafına monte ede- rek en güvenli hareket algılama. – Doğrudan cihazın üzerine doğru yüründüğünde menzil kısıtlanır. – Engeller (örn. ağaçlar, duvarlar) sensörün görüşü- nü olumsuz etkiler. – Engeller (örn. duvarlar veya camlar) nedeniyle ısı radyasyonu algılanmaz, bu durumda hiçbir çalıştırma işlemi yapılmaz. – Hava koşullarından dolayı ani sıcaklık değişiklikle- ri, ısı kaynaklarında farklılık oluşturmaz. Teslimat kapsamı L 240 S (Şek. 3.1) Teslimat kapsamı L 220 S (Şek. 3.2) Teslimat kapsamı L 220 (Şek. 3.3) Ürünün boyutları L 240 S (Şek. 3.4) Ürünün boyutları L 220 S (Şek. 3.5) Ürünün boyutları L 220 (Şek. 3.6) Cihazın genel görünümü L 240 S (Şek. 3.7) Cihazın genel görünümü L 220 S (Şek. 3.8) Cihazın genel görünümü L 220 (Şek. 3.9) A Şasili lamba gövdesi B Geçme terminal C Duvar tutucusu D Sensör (sadece S) Işık şiddeti dağılımı (Şek. 3.10)

• Elektrik beslemesini kapatın (Şek. 4.1) Elektrik kablosu, 3 iletkenli bir kablodur: L = Faz (genellikle siyah, kahverengi veya gri) N = Nötr hattı (genellikle mavi) PE = Topraklama hattı (yeşil/sarı) Çelişkiye düşülmesi halinde, kabloları bir avometre cihazıyla tanımlayın; ardından tekrar elektriksiz hale getiri. Faz (L) ve nötr kablosu (N), avize terminaline bağlanmalıdır. TR– 68 – Önemli: Bağlantıların karıştırılması, daha sonra cihazda veya sigorta kutunuzda kısa devreye neden olur. Bu durumda, kabloların hepsini tekrar tanımlamak ve yeniden birleştirmek zorundasınız. Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı tesis edilebilir. Not: Bu lambanın ışık kaynağı sadece, üretici veya onun yetki verdiği bir servis teknikeri ya da benzer nitelikli bir kişi tarafından değiştirilebilir. Elektrik kablosu bağlantısı (Şek. 5.6) Bağlantı şeması L 240 S, L 220 S (Şek. 4.2) Bağlantı şeması L 240 S, L 220 S (Şek. 4.3)

• Bütün yapı parçalarında hasar kontrolü yapın.

• Hasarlar olduğunda, ürünü işletime almayın.

• Erişim menzilini ve montaj yüksekliğini göz önüne alarak, uygun montaj yerini seçin (Şek. 5.1). Montaj adımları (Örnek olarak L 220)

• Elektrik beslemesini kapatın (Şek. 4.1).

• Lamba gövdesini duvar tutucusundan ayırın, bu sırada sensörün pozisyonuna dikkat edin (Şek.

• Delik yerlerini işaretleyin (Şek. 5.3).

• Delikleri delin ve dübelleri yerleştirin (Sıva altı besleme tesisatı Şek. 5.4).

• Delikleri delin ve dübelleri yerleştirin (Sıva üstü besleme tesisatında ara parçalarla Şek. 5.5).

• Bağlantı kablosunu bağlayın (Şek. 5.6).

• Geçme bağlantıları bağlayın (Şek. 5.7).

• Lamba gövdesini (A) duvar tutucusunun (C) üzerine takın. Geçme bağlantılara ve sensörün pozisyonuna dikkat edin (Şek. 5.8).

• Lamba gövdesini vidalarla sabitleyin (Şek.

• Ayarları yapın (sadece S) ➔ "6. Fonksiyonlar".

Lamba gövdesi monte edildikten ve elektrik şebe- kesine bağlantısı yapıldıktan sonra, sensörlü lamba işletime alınabilir. Fabrika ayarları (sadece S) Alaca karanlık ayarı: Gün ışığı işletimi 2000 lux Zaman ayarı: 8 sn Alaca karanlık ayarı/Tepkime eşiği (sadece S) (Şek. 6.1) – Sensörün tepkime eşiği, 2-2000 lux arasında kademesiz ayarlanabilir. – Ayar düğmesi konumunda = Gün ışığı işletimi, yak. 2000 Lux. – Ayar düğmesi konumunda = Alaca karanlık işletimi, yak. 2 Lux. Zaman ayarı (sadece S) (Şek. 6.1) – 8 sn - 35 dak arasında kademesiz ayarlı aydınlatma süresi – Algılama alanının ayarı sırasında, en kısa sürenin ayarlanması önerilmektedir. – Ayar düğmesi en kısa süre = yak. 8 sn – Ayar düğmesi en uzun süre = yak. 35 dak Algılama alanının hassas ayarı / Erişim menzili ayarı (sadece S) – Montaj yüksekliğine bağlı olarak kapsama alanı, gerektiğinde isteğe uygun biçimde ayarlanabilir. Örtücü folyo, belirli sayıda mercek segmentinin üzerini kapamaya ve böylece erişim menzilini bireysel olarak kısıtlamaya yarar, örn. kaldırımlar veya komşu araziler algılanmaz (Şek. 6.2). – Erişim menzili, sensörün (D) dikey konumda 90° döndürülmesiyle 2-10 m hassas olarak ayarlana- bilir (Şek. 6.3). Kapı numaraları

• Kapı numaralarını ekteki çıkartmalarla yapıştırın (Şek. 6.4).

Elektrikten kaynaklanan tehlikelere karşı uyarı! Elektrik ileten parçalara suyun teması, elektrik çarp- masına, yanıklara veya ölüme yol açabilir.

• Cihazı yalnızca kuru haldeyken temizleyin. Maddi hasar tehlikesi! Yanlış temizlik maddeleri nedeniyle, cihaz zarar görebilir.

• Cihazı, deterjan kullanmadan hafif nemli bir bezle temizleyin.– 69 –Önemli: İşletim cihazı değiştirilemez.

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir. Elektrikli cihazları evsel atıkların içine atmayın!Sadece AB ülkeleri için:Atık Elektrikli ve Elektronik Cihazlar Avrupa yönerge-sine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilme-si zorunludur.

9. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontro- lüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süre-si 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizme-ti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana ge-len hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolaylı zararlar, garanti kapsamı dışındadır.Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlan-mış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.Onarım servisi:Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusun-da lütfen en yakın servis istasyonuna danışınız. ÜRETİCİ

10. Teknik özellikler

) L 240 S, L 220 S: 0,5 W Renk sıcaklığı 3.000 K (sıcak beyaz) Renk yansıtma indeksi L 240 S: R

=83 Ortalama nominal hizmet ömrü L70B50 25°C sıcaklıkta: >60.000 saat Renk tutarlılığıSDCM Başlangıç değeri: 3 Işık şiddeti dağılımı

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Sensör teknolojisi (sadece S) Pasif kızılötesi Kapsama açısı (sadece S) 180° Algılama menzili (sadece S) maks. 10 m Zaman ayarı (sadece S) 8 sn - 35 dak Alacakaranlık ayarı (sadece S) 2-2.000 Lux Koruma türü IP 44 Koruma sınıfı II Darbe mukavemeti IK 07 Ortam sıcaklığı -20 ila +50 °C Teknik dokümantasyon www.steinel.de web adresindedir Bu ürünler, enerji verimliliği sınıfı "D" olan bir ışık kaynağı içerir.– 71 –

11. İşletim arızaları

Arıza Nedeni Giderilmesi Lambada elektrik yok ■ Sigorta arızalı, çalıştırılmamış, kablo kopuk ■ Yeni sigorta takın, elektrik şalterini çalıştırın, kabloyu voltmetre ile kontrol edin Lamba çalışmıyor ■ Ortam henüz çok aydınlık (sadece S) ■ Elektrik anahtarı KAPALI ■ Sigorta arızalı ■ Kapsama alanı, hedefe yönelik ayarlanmamış (sadece S) ■ Tepkime eşiğine erişilene kadar bekleyin veya değeri yeniden ayarlayın ■ Çalıştırın ■ Yeni sigorta takın, gerekt. bağlantıyı kontrol edin ■ Yeniden ayarlayın Lamba kapanmıyor ■ Kapsama alanında sürekli hareket var (sadece S) ■ Alanı kontrol edin ve gerektiğinde yeniden ayarlayın Lamba istenmeden devreye giriyor ■ Yoldan geçen araçlar algılanıyor (sadece S) ■ Alanı kontrol edin ve gerektiğinde yeniden ayarlayın Erişim menzilinde değişim ■ Farklı ortam sıcaklıkları (sadece S) ■ Soğukta sensör menzilini aşağı çevirerek kısaltın, sıcakta yukarı doğru ayarlayın TR– 72 –
