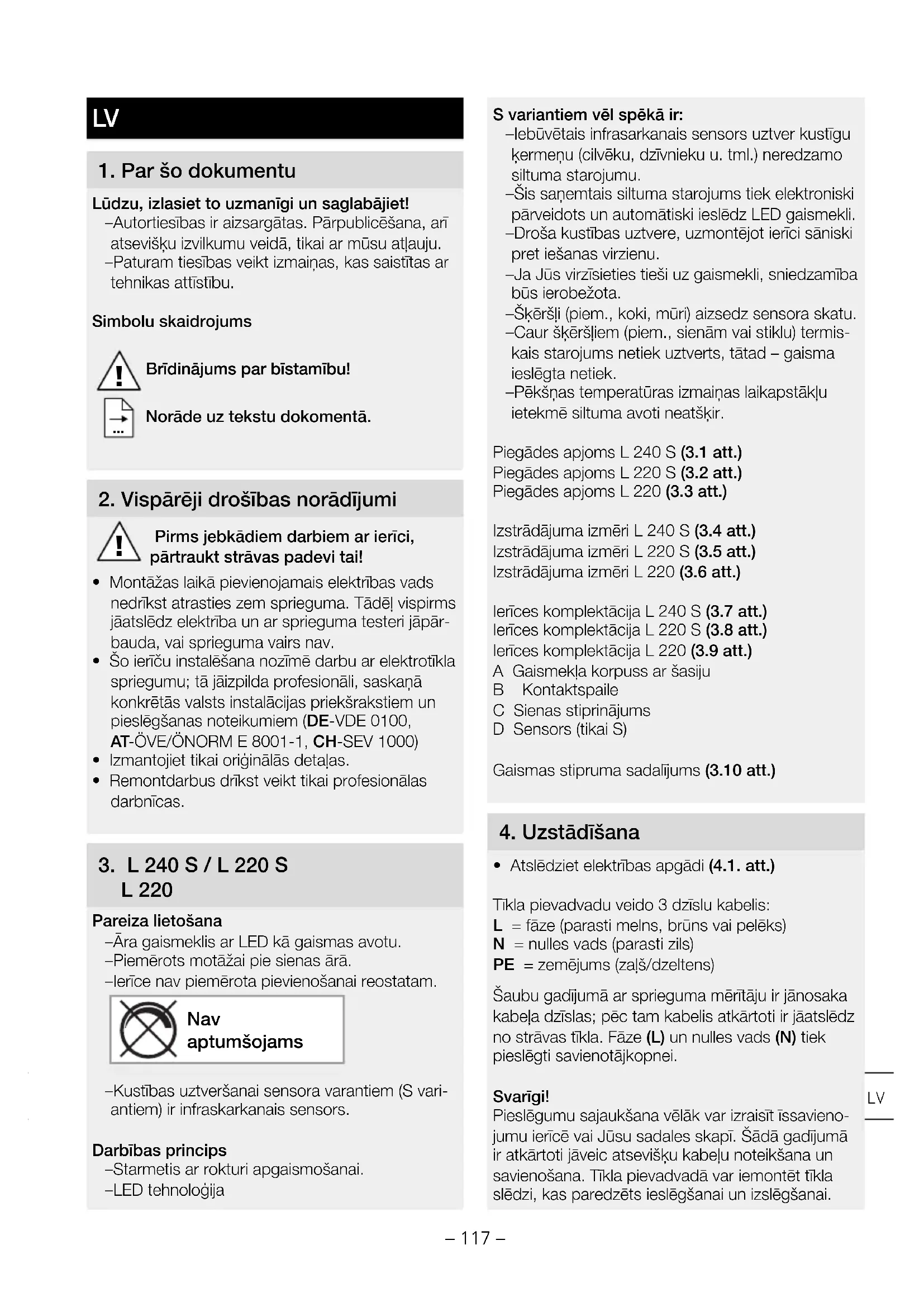

LIETOŠANAS INSTRUKCIJA L 240 S STEINEL

Lūdzu, izlasiet to uzmanīgi un saglabājiet! – Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Simbolu skaidrojums

Brīdinājums par bīstamību!

Norāde uz tekstu dokomentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci, pārtraukt strāvas padevi tai!

• Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elektrība un ar sprieguma testeri jāpār- bauda, vai sprieguma vairs nav.

• Šo ierīču instalēšana nozīmē darbu ar elektrotīkla spriegumu; tā jāizpilda profesionāli, saskaņā konkrētās valsts instalācijas priekšrakstiem un pieslēgšanas noteikumiem (DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000)

• Izmantojiet tikai oriģinālās detaļas.

• Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

3. L 240 S / L 220 S

L 220 Pareiza lietošana – Āra gaismeklis ar LED kā gaismas avotu. – Piemērots motāžai pie sienas ārā. – Ierīce nav piemērota pievienošanai reostatam. Nav aptumšojams – Kustības uztveršanai sensora varantiem (S vari- antiem) ir infraskarkanais sensors. Darbības princips – Starmetis ar rokturi apgaismošanai. – LED tehnoloģija S variantiem vēl spēkā ir: – Iebūvētais infrasarkanais sensors uztver kustīgu ķermeņu (cilvēku, dzīvnieku u. tml.) neredzamo siltuma starojumu. – Šis saņemtais siltuma starojums tiek elektroniski pārveidots un automātiski ieslēdz LED gaismekli. – Droša kustības uztvere, uzmontējot ierīci sāniski pret iešanas virzienu. – Ja Jūs virzīsieties tieši uz gaismekli, sniedzamība būs ierobežota. – Šķēršļi (piem., koki, mūri) aizsedz sensora skatu. – Caur šķēršļiem (piem., sienām vai stiklu) termis- kais starojums netiek uztverts, tātad – gaisma ieslēgta netiek. – Pēkšņas temperatūras izmaiņas laikapstākļu ietekmē siltuma avoti neatšķir. Piegādes apjoms L 240 S (3.1 att.) Piegādes apjoms L 220 S (3.2 att.) Piegādes apjoms L 220 (3.3 att.) Izstrādājuma izmēri L 240 S (3.4 att.) Izstrādājuma izmēri L 220 S (3.5 att.) Izstrādājuma izmēri L 220 (3.6 att.) Ierīces komplektācija L 240 S (3.7 att.) Ierīces komplektācija L 220 S (3.8 att.) Ierīces komplektācija L 220 (3.9 att.) A Gaismekļa korpuss ar šasiju B Kontaktspaile C Sienas stiprinājums D Sensors (tikai S) Gaismas stipruma sadalījums (3.10 att.)

• Atslēdziet elektrības apgādi (4.1. att.) Tīkla pievadvadu veido 3 dzīslu kabelis: L = fāze (parasti melns, brūns vai pelēks) N = nulles vads (parasti zils) PE = zemējums (zaļš/dzeltens) Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabeļa dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze (L) un nulles vads (N) tiek pieslēgti savienotājkopnei. Svarīgi! Pieslēgumu sajaukšana vēlāk var izraisīt īssavieno- jumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišķu kabeļu noteikšana un savienošana. Tīkla pievadvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēgšanai un izslēgšanai. LV– 118 – Norāde: Šī gaismekļa gaismas avotu drīkst mainīt tikai ražotājs vai kāds viņa pilnvarots servisa tehniķis, vai arī līdzīgi kvalificēta persona. Elektrotīkla pievadvada pieslēgums(5.6 att.) Pieslēguma plāns L 240 S, L 220 S (4.2 att.) Pieslēguma plāns L 240 S, L 220 S (4.3 att.)

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Bojājumu gadījumā nelietojiet produktu.

• izvēlieties montāžai piemērotu vietu, ņemot vērā sniedzamību un montāžas augstumu (5.1. att.) Montāžas soļi (Uz L 220 piemēra)

• Atslēdziet elektrības apgādi (4.1. att.)

• Atvienojiet gaismekļa korpusu no sienas stipri- nājumu, pievēršot uzmanību sensora pozīcijai

• Atzīmējiet urbuma vietas (5.3. att.)

• Pievienojiet savienotājus (5.7. att.)

• Uzspraudiet gaismekļa korpusu (A) uz sienas stiprinājuma (C). Pievērsiet uzmanību uzspra- žamajiem savienotājiem, kā arī sensora pozīcijai (5.8. att.)

• Nofiksējiet gaismekļa korpusu ar skrūvēm (

• Veiciet iestatīšanu (tikai S) ➔ "6. Funkcijas"

Pēc tam, kad gaismekļa korpuss ir uzmontēts un elektrotīklas ir pievienots, sensorgaismekli var sākt lietot. Rūpnīcas iestatījumi (tikai S) Krēslas sensora iestatīšana: dienasgaismas režīms 2000 luksi Laika iestatīšana: 8 s Krēslas sliekšņa iestatīšana/reakcijas slieksnis (tikai S) (6.1. att.) – Bez pakāpēm iestatāms sensora reakcijas slieksnis no 2 līdz 2000 luksiem. – Iestatījumu regulators uz = dienasgaismas režīms, apm. 2000 luksi. – Iestatīšanas slēdzis uz = krēslas režīms, apm. 2 luksi. Laika iestatīšana (tikai S) (6.1. att.) – Bez pakāpēm iestatāms apgaismošanas ilgums no 8 s līdz 35 min. – Iestatot uztveres lauku, ieteicams izvēlēties īsāko laiku. – Iestatījumu regulators uz īsāko laiku = apm. 8 s – Iestatījumu regulators uz ilgāko laiku = apm. 35 min Uztveres lauka justēšana / sniedzamības iestatīšana (tikai S) – Atkarībā no montāžas augstuma uztveres zonu var optimāli iestatīt pēc vajadzības. Komplektā- cijā ietilpstošā nosegfolija kalpo lēcas segmentu nosegšanai, tātad individuālai sniedzamības samazināšanai, piemēram, lai norobežotu gājēju celiņus vai kaimiņu teritorijas (6.2. att.). – Vertikāli grozot sensoru (D), varat samazināt tā darbības rādiusu par 90° un sniedzamību par 2-10 m (6.3. att.). Mājas numuri

• Uzmontējiet māja numurus ar pievienotajām uzlimēm (6.4 att.)

Brīdinājums par bīstamību elektrības dēļ! Ūdens kontakts ar strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Tīriet tikai sausu ierīci. Bojājumu risks! Ierīci var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

• Tīriet ierīci ar viegli mitru lupatiņu bez tīrīšanas līdzekļa. Svarīgi! Bateriju ierīce nav nomaināma.– 119 –

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei. Nemetiet elektroierīces parastajos atkritumos!Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroie-rīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pa-kļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garan-tijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūku-mus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neat-tiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies neliet-pratīgas lietošanas vai apkopes, kā arī kritiena rezul-tātā. Garantijas saistības neattiecas uz citiem objek-tiem, kas varētu tikt bojāti ierīces darbības rezultātā.Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai.Remonta serviss:Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

) L 240 S, L 220 S: 0,5 W Krāsas temperatūra 3 000 K (silti balta gaisma) Krāsas attēlošanas indekss L 240 S: R

=83 Vidējs dzīves ilgums L70B50 pie 25°C: > 60 000 h Krāsas konstistence SDCM Sākuma vērtība: 3 Gaismas stipruma sadalījums

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Sensoru tehnoloģija (tikai S) Pasīvs-infrasarkans Uztveres leņķis (tikai S) 180° Uztveres sniedzamība (tikai S) maks. 10 m Laika iestatīšana (tikai S) 8 s - 35 min Krēslas sliekšņa iestatījums (tikai S) 2-2 000 luksi Aizsardzības veids IP 44 Aizsargklase II Triecienstiprība IK 07 Apkārtējā temperatūra -20 līdz +50 °C Tehniskā dokumentācija: www.steinel.de Gaismas avota enerģijas efektivitātes klase "D".– 121 –

11. Darbības traucējumi

Traucējumi Cēlonis Risinājums Gaismeklis bez sprieguma ■ bojāts drošinātājs, nav ieslēgts, bojāts vads ■ jauns drošinātājs, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma mērītāju Gaismeklis neieslēdzas ■ apkārtne ir vēl pārāk gaiša (tikai S) ■ IZSLĒGTS tīkla slēdzis ■ bojāts drošinātājs ■ nav mērķtiecīgi iestatīts uztveres lauks (tikai S) ■ jāsagaida, kamēr tiek sasniegts reakcijas slieksnis, vai arī vērtība ir jāiestata no jauna ■ jāieslēdz ■ jauns drošinātājs, pēc vajadzības pārbaudiet pieslēgumu ■ justējiet atkārtoti Gaismeklis neizslēdzas ■ nepārtraukta kustība uztveres laukā (tikai S) ■ pārbaudiet lauku un pēc nepieciešamības atkārtoti justējiet Gaismeklis ieslēdzas patvaļīgi ■ piem., uz ielas esošo automašīnu uztveršana (tikai S) ■ pārbaudiet lauku un pēc nepieciešamības atkārtoti justējiet Sniedzamības izmaiņas ■ citas apkārtējās vides temperatūras (tikai S) ■ aukstuma gadījumā samaziniet sensora sniedzamību, pagriežot lampu, karstuma gadījumā - iestatiet to augstāk LV– 122 –
