Produkto tipas	LED lauko šviestuvas su judesio detektoriumi
Prekės ženklas	Steinel
Modelis	L 240 S
Matmenys (I × A × G)	165 × 305 × 81 mm
Maitinimo įtampa	220-240 V, 50/60 Hz
Sunaudojama galia	9,3 W
Šviesos srautas	946 lm
Šviesos efektyvumas	101 lm/W
Spalvos temperatūra	3000 K (šilta balta)
Spalvų perteikimo indeksas (SPI)	82
Vidutinis tarnavimo laikas	>60 000 h (L70B50 esant 25 °C)
Apsaugos lygis	IP44
Apsaugos klasė	II
Atsparumas smūgiams	IK07
Darbinė aplinkos temperatūra	-20 °C iki +50 °C
Detekcijos kampas	180°
Detektoriaus nuotolis	maks. 10 m
Reguliuojamas vėlinimas	8 s iki 35 min
Reguliuojamas įsijungimo slenkstis	2 iki 2000 lx
Budėjimo režimo sąnaudos (detektorius)	0,5 W
Šviesos šaltinio energijos vartojimo efektyvumo klasė	D
Montavimas	Išorinis sieninis montavimas
Detektoriaus tipas	Pasyvus infraraudonasis (PIR)
Garantija	3 metai

Dažnai užduodami klausimai - L 240 S STEINEL

Kaip sumontuoti Steinel L 240 S šviestuvą?

Prieš bet kokius veiksmus, atjunkite elektros tiekimą. Pritvirtinkite sieninį laikiklį prie sienos, prijunkite laidus (L, N, PE) prie jungties, uždėkite šviestuvo korpusą ant laikiklio ir pritvirtinkite varžtais. Vėl įjunkite maitinimą ir atlikite detektoriaus nustatymus.

Kaip nustatyti detektoriaus jautrumą?

Įsijungimo slenkstis reguliuojamas palaipsniui nuo 2 iki 2000 lx naudojant tam skirtą mygtuką. Pasukite jį link 'saulės' simbolio dienos režimui (apie 2000 lx) arba link 'mėnulio' simbolio nakties režimui (apie 2 lx).

Koks yra detektoriaus nuotolis?

Maksimalus nuotolis yra 10 m tangentiniu judėjimu. Jį galima reguliuoti nukreipiant detektorių vertikaliai nuo 0 iki 90°, suteikiant nuotolį nuo 2 iki 10 m.

Ką daryti, jei šviestuvas neįsijungia?

Patikrinkite, ar maitinimas išjungtas (saugiklis, jungiklis). Įsitikinkite, kad įsijungimo slenkstis atitinka aplinkos šviesumą (S variantams). Jei problema išlieka, patikrinkite laidų sujungimą įtampos testeriu.

Kaip išvalyti šviestuvą?

Valykite šviestuvą tik sausai šiek tiek drėgna šluoste, be ploviklių. Niekada nenaudokite agresyvių priemonių ar vandens, kai yra įtampa.

Ar galiu naudoti reguliatorių su šiuo šviestuvu?

Ne, šviestuvas netinka prijungti prie šviesos reguliatoriaus. Jį reikia prijungti tiesiai prie tinklo.

Koks yra LED tarnavimo laikas?

Vidutinis tarnavimo laikas yra >60 000 valandų (L70B50 esant 25 °C), o tai atitinka maždaug 6,8 metų nuolatinio veikimo.

Kaip sureguliuoti detekcijos zoną?

Naudokite pateiktą dangtelį uždengti lęšio segmentus ir apriboti nuotolį. Taip pat galite nukreipti detektorių vertikaliai, kad sureguliuotumėte zoną nuo 2 iki 10 m.

Ką daryti, jei šviestuvas įsijungia netinkamu metu?

Tai gali lemti nepageidaujamų judesių (automobilių, gyvūnų) aptikimas. Sureguliuokite detekcijos zoną nukreipdami detektorių arba uždengdami lęšio segmentus.

Kaip pakeisti šviesos šaltinį?

Šviesos šaltinio (LED) keitimą gali atlikti tik gamintojas arba kvalifikuotas specialistas. To neįmanoma padaryti pačiam.

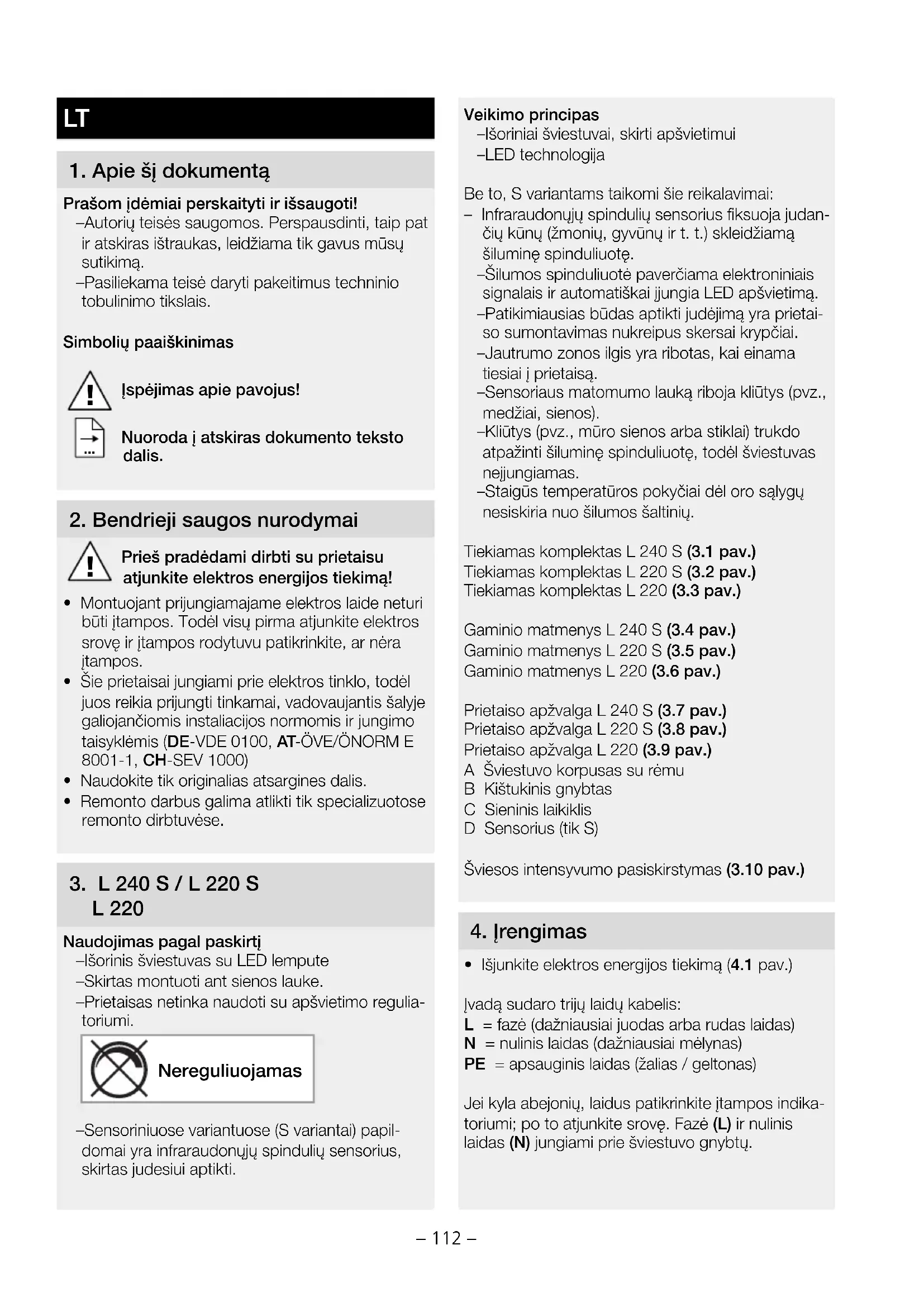

NAUDOJIMO INSTRUKCIJA L 240 S STEINEL

Praśomjdémiai perskaityti ir issaugot!

-Autoriu teisès saugomos. Perspausdinti, taip pat ir atskiras istraukas, leidziama tik gavus musuy sutikima.
-Pasiliekama teise daryti pakeitimus techninio tubulinimo tikslais.

Simboliu paaiskinimas

Ispejimas apipe pavojus!

Nuoroda j atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Pries pradedami dirbti su prietaisu atjunkite elektros energijos tiekima!

• Montuojant prijungiamajame elektros laide neturi buti jtampos. Todél visu pirma atjunkite elektros srove ir jtampos rodytuvu patikrinkite, ar nera jtampos.
• Siie prietaisai jungiami prie elektros tinklo, todél juos reikia prijungti tinkamai, vadovaujantis salyje galiojanciomis instalaciños normomis ir jungimo taisyklemis (DE-VDE 0100, AT-OVE/ONORM E 8001-1, CH-SEV 1000)
• Naudokite tik originalias atsargines dalis.
• Remonto darbus galima atlikti tik specializuotose remonto dirbtuvese.

3. L 240 S / L 220 S L 220

Naudojimas pagal paskirtj

-Išorinis Šviestuvas su LED lempute
-Skirtas montuoti ant sienos lauke.
-Prietaisas netinka naudoti su apšviétrimo regula-toriumi.

Nereguliuojamas

-Sensoriniuose variantuose (S variantai) papidomai yra infraraudonju spinduliu sensorius, skirtas judesiui aptikti.

Veikimo principales

-lsorinai sviestuvai, skirti apsvietimui
-LED technologija

Be to, S variantams taikomi šie reikalavimali:

• Infraraudonju spinduliu sensorius fiksuoja judan-ciu kunu (zmoniu, gyvunu ir t. t.) sklearndziama silumine spinduliuote.

-Silumos spinduliuoté paverciama elektroniniais signalais ir automatiskai jjungia LED apsvietima.
-Patikmiausias budas aptiki judejima yra prieta-so sumontavimas nukreipus skersai krypciai.
Jautrumo zonos ilgis yra ribotas, kai einamaitiesiaj prietaisa.
-Sensoriaus matomumo lauka riboja kliutys (pvz., medziai, sienos).
-Kliutys (pvz., muro sienos arba stiklai) trukdo atpažinti silumine spinduliuote, todél šviestuvas nejjungiamas.

-Staigus temperaturos Pokyciai del oro salgyu nesiskiria nuo silumos saltiniu.

Tiekiamas komplektas L 240 S (3.1 pav.)

Tiekiamas komplektas L 220 S (3.2 pav.)

Tiekiamas komplektas L 220 (3.3 pav.)

Gaminio matmenys L 240 S (3.4 pav.)

Gaminio matmenys L 220 S (3.5 pav.)

Gaminio matmenys L 220 (3.6 pav.)

Prietaiso apzvalga L 240 S (3.7 pav.)

Prietaiso apzvalga L 220 S (3.8 pav.)

Prietaiso apzvalga L 220 (3.9 pav.)

A Šviestuvo korpusas su rému
B Kistukinis gnybtas
C Sieninis laikiklis
D Sensorius (tik S)

Šviesos intensyvumo pasiskirstymas (3.10 pav.)

4. Irengimas

• Išjunkite elektrós energijos tiekima (4.1 pav.)

Jvada sudaro triju laidu kabelis:

L = fazé (dažniausiai juodas arba rudas laidas)

N = nulinis laidas (dažniausiai melynas)

PE = apsauginis laidas (žalias / geltonas)

Jei kyla abejoniu, laidus patikrinkite jtampos indikatoriumi; po to atjunkite srove. Faze (L) ir nulinis laidas (N) jungiami prie šviestuvo gnybtu.

Svarbu!

Neteisingai sujungti laidai sukelia trumpaji jungim prietaise arba paskirstymo dezuteje. Tokiu atveju reikia dar karta identifikuoti atskirus kabelius ir pri-jungti is naujo. Tinklo ivade galima jrengti jungimo ir isjungimo jungiklius.

Pastaba

Sio sviestuvo sviesos saltinj gali keisti tik gamintojas ar jo igalioti aptarnaujantys techniniai darbuotojai arba atitinkamai kvalifikuoti asmenys.

Tinklo jvado prijungimas (5.6 pav.)

Sujungimo schema L 240 S, L 220 S (4.2 pav.)

Sujungimo schema L 240 S, L 220 S (4.3 pav.)

5. Montavimas

• Patikrinkite visas dalis, ar néra pažeidimu.
• Esant pažeidimams gaminio nenaudokite.
• Pasirinkite tinkama montavimo vieta atsižvelg-dami j jautrumo zonos ilgi ir montavimo aukstj (5.1 pav.)

Montavimo eiga

(Pavyzdyn - L 220)

• Išjunkite elektrós energijos tiekima (4.1 pav.)
• Atskirkite šviestuvo korpusa nuo sieninio laikiklio, atsižvelgdami j sensoriaus padetj (5.2 pav.)
• Pazymekite grežimo skies (5.3 pav.)
• Isgrezkite skies ir jkiškite kaišcius, potinkinis montavimas (5.4 pav.)
• Isgrezkite skies ir jiskite kaiscius (potinkinio montavimo atveju naudokites distancinias laikikliais (5.5 pav.)
• Prijunkite jungiamuosius laidus (5.6 pav.)
• Prijunkite kistukines jungtis (5.7 pav.)
• Uždékite šviestuvo korpusa (A) ant sieninio laikiklio (C). Atsižvelkite j kišukines jungtis bei sensoriaus padétj (5.8 pav.)
• Priveržkite Šviestuvo korpusa varžtais (5.9 pav.)
• Junkite elektros energijos tiekima (5.10 pav.)
• Atlikite nustatymus (tik S) "6. Funkcijos"

6. Funkcjisos

Surinkus šviestuvo korpusa ir prijungus prie tinklo, sensorinji šviestuva galima naudoti.

Gamyklos nustatymas (tik S)

Prieblandos nustatymas:

dienos" rezimas 2000 liuksu

Laiko nustatymas: 8 s

Prieblandos lygio nustatymas

(suveikimo slenkstis) (tik S) (6.1 pav.)

-Tolygia nustatomas sensoriaus suveikimo slenkstis nuo 2 iki 2000 liuksu.
-Nustatymo regulatorius ties dienos šviesos režimu = maždaug 2000 liuksu.
-Nustatymo regulatorius ties prieblandes rezimu = maždaug 2 liuksai.

Šviétrimo trukmês nustatymas (tik S) (6.1 pav.)

Tolygiai nustatoma švietimo trukmè nuo 8 sek. iki 35 min.
-Nustatant jautrumo zona rekomenduojama pasilinkti trumpiausia svietimo trukme.
-Nustatymo regulatorius, trumpiausiais laikas = maždaug 8 s
-Nustatymo regulatorius, ilgiausias laikas = maždaug 35 min.

Jautrumo zonos nustatymas /

jautrumo zonos ilgio nustatymas (tik S)

-Priklausomai nuo montavimo aukšćio esant poreikiui jautrumo zona galima nustatyti optimalai. Užsklanda skirta uždengti linzès segmentus ir individuaiai sumazinti jautrumo zonos ilgi, pvz., siekiant atriboti takelius arba kaimynu sklypus (6.2 pav.).

Jautrumo zonos ilgi galima nustatyti 2-10 m ribose pasukant sensoriu (D) 90^ (6.3 pav.).

Namo numeraliai

• Prikliguokite namo numerius pridètais lipdukais (6.4 pav.).

7. Technine priežiūra / kita priežiūra

Ispejimas apie elektros pavoju!

Ant daliu, kuriomis teka srove, patekus vandens galima patirti elektros smugj, nudegimus arbaŽuti.
Prietaisa valykiti tik sausos buklis.

Turtini nuostoliu pavojus!

Naudodami netinkama valymo priemone galite sugadinti prietaisa.

• Prietaisa valykite siek tiek sudrekintu skudureliu be valymo priemoniu.

Svarbu: valdymo prietaisas nekeičiamas.

8. Šalinimas

Elektros prietaisai, priedai ir pakuotés turi buti perdirbami aplinkai nekenksmingu budu.

Neišmeskite elektros prietajsu kartu subuitinemis atliekomis!

Tik ES šalims

Remiantis galiojanica Europos Sajungos Direktyva del elektros ir elektronikos jrangos atlieku ir jos Perkinsimo nacionaline teise, nebetinkami naudoti elektros prietaaisai turi buti renkami atskirai ir perdirbami aplinkai nekensmingu budu.

9. Gamintojo garantija

Šis „Steinel“ Produktas pagamuntas itin kruopsčiaj, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktu prietašu patikra. „Steinel“ suteikia prietaisui garantija. Garantinis laikotarpis - 36 mènesiai. Jis skačiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medziagù arba gamybos broku; garantiniu laikotarpiu, mūsu nuozīūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidévinčioms dalims, taip pat jei prietaisas sugenda del netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta Žala neatlyginama.

Garantija taikoma tik tuo atveju, jei neisardytas pri-taisas kartu su trumpu gedimo aprasymu, kasos Čekiu arba saskaita (pirkimo data ir pardavejo antspaudu), tinkamai supakuotas atsiunciamas j atitinkama technines prieziūros tarnybos vieta.

Remontas

Pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantine prieziura negalioja, del remonto galmybiu teiraukites artimiaia-me aptarnavimo centre.

3 METU GAMINTOJO GARANTIJA

10. Techninai duomenys

Matmenys (PxAxS) L 240 S: 165×305×81 mm L 220 S: 246×251×84 mm L 220 : 246×250×57 mm

Tinklo jtampa 220-240 V, 50/60 Hz

Šviesos srautas / šviesumas L 240 S: 946 lm / 101 lm/W L 220 S: 869 lm / 93 lm/W L 220: 869 lm / 93 lm/W

Galios suvartojimas (Pon) L 240 S: 9,3 W L 220 S: 9,3 W L 220: 9,3 W

Budéjimo režimas (sensorius) (Psb) L 240 S, L 220 S: 0,5 W

Spalviné temperatūra 3000 K (siltai balta spalva)

Spalvos atkūrimo indeksas L 240 S: R a=82 L 220 S: Ra=83 L 220: Ra=83

Vidutinis projektinis tarnavimo laikas L70B50 esant 25 °C: > 60 000 val.

Spalvu nuoseklumas SDCM Pradinè reiksmè: 3

Šviesos intensyvumo pasiskirstymas

Sensorinè technika (tik S) Pasyväus infraraudonieji spindulai

Apimties kampas (tik S) 180°

Jautrumo zona (tik S) Maks. 10 m

Laiko nustatymas (tik S) 8 s - 35 min.

Prieblandos lygio nustatymas (tik S) 2-2000 liuksu

Saugos klase IP 44

Apsaugas klase II

Atsparumas smūgians IK 07

Aplinkos temperatūra Nuo -20 iki +50 °C

Techninius dokumentus rasite www.steinel.de

Šiouse gaminiuose yra „E" energijos vartojimo efektyvumo klasës šviesos šaltinis.

11. Veikimo sutrikimai

Sutrikimas Priežastis Istaisymas

Šviestuva nera jtampos	■ Sugedçes,nejungtas saugiklis,nutrūkusi elektros srové	■ Pakeiskite saugiklj, junkite tinklojungiklj, jtampos indikatorium pati-krinkite elektros laidus
Šviestuvas nejsijungia	■ Dar per šviesu (tik S)	■ Palaukite,kol bus pasiektas suveikimo slenkstis arba iš naujo nustatykite nauja reikšme
	■ Tinklo jungiklis ISJUNGTS	■ Junkite
	■ Perdegë saugiklis	■ Reikia naujo saugiklio arba patikrinkite prijungimä
	■ Fiksavimo diapazonas nustatyas netikslingai (tik S)	■ Sureguliuokite iš naujo
Šviestuvas neišijungia	■ Jautrumo zonoje fiksuojamas nuolatinis judesys (tik S)	■ Patikrinkite jautrumo zona ir,jiel reikia,iš naujo ja nustatykite
Šviestuvas jsijungia tada,kai nereikia	■ Pviz.,aptinkami gatte važiuojantys automobiliiai (tik S)	■ Patikrinkite jautrumo zona ir,jiel reikia,iš naujo ja nustatykite
Jautrumo zonos ilgio keitimas	■ Pakito aplinkos temperatūra (tik S)	■ Esant šalčuii sensoriaus jautrumo zonos ilgi sumažinkite pasukdami sensoriü,karstu oru - padidinkite
