PT Instruções para montagem e utilização

El led 1 permanecerá encendido durante aprox. 2" antes de

montadas en su sede.33

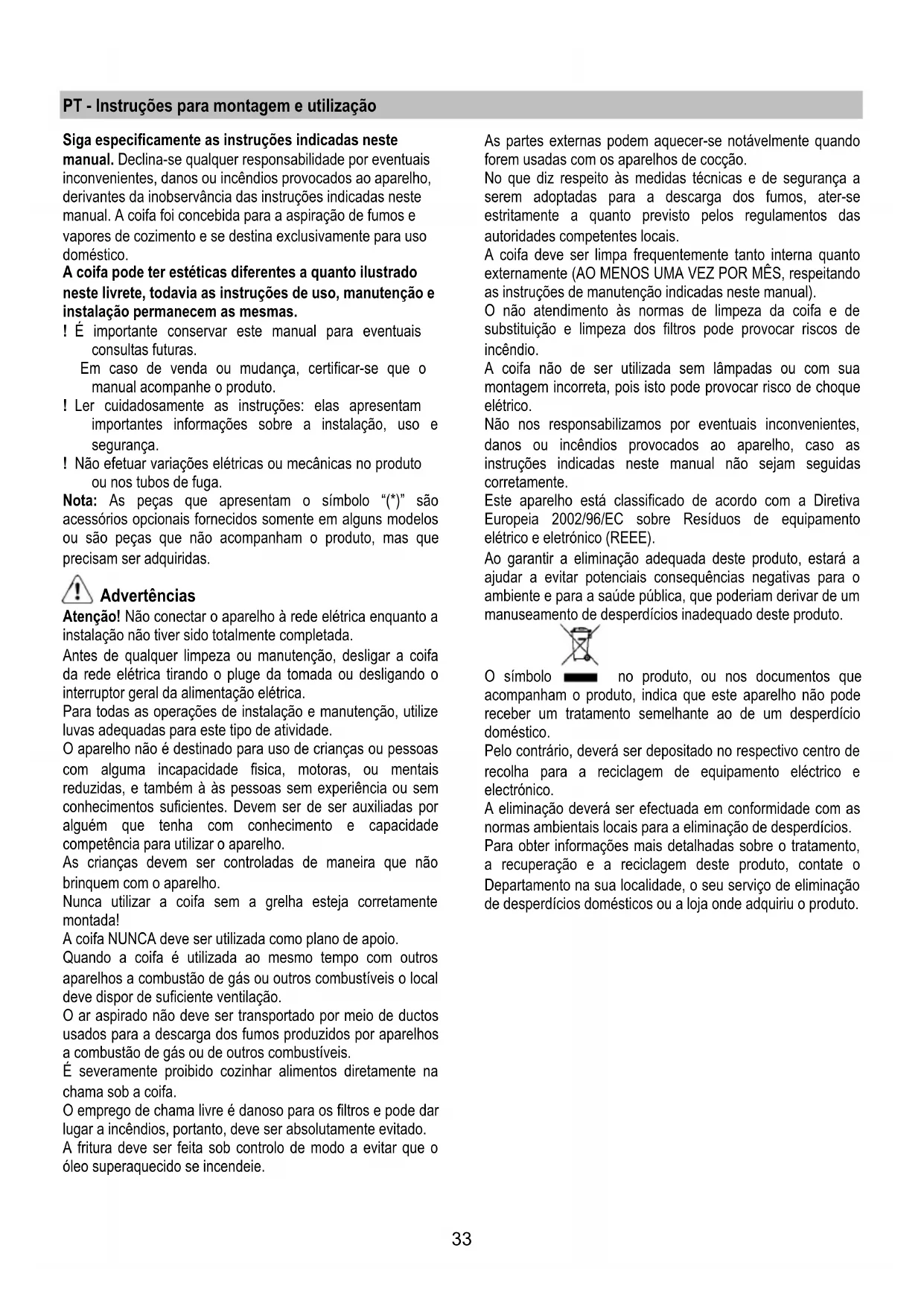

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste

manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,

derivantes da inobservância das instruções indicadas neste

manual. A coifa foi concebida para a aspiração de fumos e

vapores de cozimento e se destina exclusivamente para uso

A coifa pode ter estéticas diferentes a quanto ilustrado

neste livrete, todavia as instruções de uso, manutenção e

instalação permanecem as mesmas.

! É importante conservar este manual para eventuais

Em caso de venda ou mudança, certificar-se que o

manual acompanhe o produto.

! Ler cuidadosamente as instruções: elas apresentam

importantes informações sobre a instalação, uso e

! Não efetuar variações elétricas ou mecânicas no produto

ou nos tubos de fuga.

Nota: As peças que apresentam o símbolo “(*)” são

acessórios opcionais fornecidos somente em alguns modelos

ou são peças que não acompanham o produto, mas que

precisam ser adquiridas.

Atenção! Não conectar o aparelho à rede elétrica enquanto a

instalação não tiver sido totalmente completada.

Antes de qualquer limpeza ou manutenção, desligar a coifa

da rede elétrica tirando o pluge da tomada ou desligando o

interruptor geral da alimentação elétrica.

Para todas as operações de instalação e manutenção, utilize

luvas adequadas para este tipo de atividade.

O aparelho não é destinado para uso de crianças ou pessoas

com alguma incapacidade fisica, motoras, ou mentais

reduzidas, e também à às pessoas sem experiência ou sem

conhecimentos suficientes. Devem ser de ser auxiliadas por

alguém que tenha com conhecimento e capacidade

competência para utilizar o aparelho.

As crianças devem ser controladas de maneira que não

brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha esteja corretamente

A coifa NUNCA deve ser utilizada como plano de apoio.

Quando a coifa é utilizada ao mesmo tempo com outros

aparelhos a combustão de gás ou outros combustíveis o local

deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos

usados para a descarga dos fumos produzidos por aparelhos

a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos diretamente na

O emprego de chama livre é danoso para os filtros e pode dar

lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o

óleo superaquecido se incendeie.

As partes externas podem aquecer-se notávelmente quando

forem usadas com os aparelhos de cocção.

No que diz respeito às medidas técnicas e de segurança a

serem adoptadas para a descarga dos fumos, ater-se

estritamente a quanto previsto pelos regulamentos das

autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto

externamente (AO MENOS UMA VEZ POR MÊS, respeitando

as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de

substituição e limpeza dos filtros pode provocar riscos de

A coifa não de ser utilizada sem lâmpadas ou com sua

montagem incorreta, pois isto pode provocar risco de choque

Não nos responsabilizamos por eventuais inconvenientes,

danos ou incêndios provocados ao aparelho, caso as

instruções indicadas neste manual não sejam seguidas

Este aparelho está classificado de acordo com a Diretiva

Europeia 2002/96/EC sobre Resíduos de equipamento

elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a

ajudar a evitar potenciais consequências negativas para o

ambiente e para a saúde pública, que poderiam derivar de um

manuseamento de desperdícios inadequado deste produto.

no produto, ou nos documentos que

acompanham o produto, indica que este aparelho não pode

receber um tratamento semelhante ao de um desperdício

Pelo contrário, deverá ser depositado no respectivo centro de

recolha para a reciclagem de equipamento eléctrico e

A eliminação deverá ser efectuada em conformidade com as

normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento,

a recuperação e a reciclagem deste produto, contate o

Departamento na sua localidade, o seu serviço de eliminação

de desperdícios domésticos ou a loja onde adquiriu o produto.34

A coifa foi concebida para a aspiração de fumos e vapores de

cozimento e se destina exclusivamente para uso doméstico.

A coifa é fabricada para ser utilizada na versão aspirante,

com exaustão externa do ar, ou filtrante, com recirculação

Os vapores são evacuados para o exterior por meio de um

tubo de descarga fixado á flange de conexão que se encontra

O diâmetro do tubo de descarga deve ser equivalente ao

diâmetro do anel de conexão.

Na parte horizontal o tubo deve ter uma leve inclinação para

cima (cerca de 10°) de modo a poder transportar o ar para

fora mais facilmente.

Se o exaustor for dotada de filtros de carvão ativo, estes

deverão ser tirados.

Conectar a coifa ao tubos e orifícios de descarga de parede

com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com

diâmetro inferior pode provocar a diminuição da performance

de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com o comprimento não inferior

! Utilizar um tubo condutor com o menor número possível

de curvas (ângulo máximo da curva: 90ºC 90°).

! Evitar alterações drásticas da seção do tubo (diâmetro).

! Usar um tubo condutor com o interior mais liso possível.

! O material do tubo condutor deve ser aprovado e estar

em conformidade com a lei.

Deve ser utilizado um filtro de carvão ativo, disponível junto

ao seu revendedor. O ar aspirado será desengordurado e

desodorizado antes de ser reintroduzido no ambiente através

A distância mínima entre a superfície de suporte dos

recipientes sobre o fogão e a parte mais baixa da coifa não

deve ser inferior a 45cm no caso de fogões elétricos e 65cm

no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem

uma distância maior, deve-se levar em conta esta indicação.

A voltagem da rede elétrica deve corresponder à voltagem

indicada na etiqueta das características situada no interior da

coifa. Se dotada de ficha, conectar a coifa a uma tomada em

conformidade com as normas vigentes posta em zona

acessível,mesmo depois da instalação. Se não dotada de

ficha (conexão direta à rede) ou a tomada não se encontra

em zona acessível,mesmo depois da instalação, aplicar um

interruptor bipolar em conformidade com a norma que

assegure a desconexão completa da rede nas condições da

categoria de sobretensão III, conformemente às regras de

Atenção! Antes de conectar novamente o circuito da coifa

com a alimentação elétrica, verificar seu funcionamento,

atentar sempre para que o cabo de rede esteja montado

O exaustor está equipado com um cabo de alimentação

especial; no caso do cabo ficar danificado, efectuar um

pedido ao serviço de assistência técnica.

Antes de iniciar a instalação:

• Verificar que o produto adquirido tenha dimensões

adequadas para a área escolhida de instalação.

• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver

também o parágrafo relativo). Este/s deve/m ser

remontado/s somente caso se deseje utilizar a coifa na

• Verificar que dentro da coifa não haja (por motivos de

parafusos (*), garantias (*) etc.), eventualmente tirar e

• Se possível desconectar e deslocar a instalação solta ou

fazer correr o vidro abrindo-o de modo a acessar mais

facilmente a parede na parte traseira. Caso contrário,

colocar uma cobertura espessa e protetiva sobre a

bancada e o plano de cozimento para protegê-los contra

danos ou entulho. Selecionar uma superfície plana para

montar a unidade. Cobrir tal superfície com uma

cobertura de proteção e colocar em seu interior todas as

partes da coifa e as ferramentas.

• Além disso, verificar que nas proximidades da área de

instalação da coifa (em área acessível também com a

coifa montada) uma tomada elétrica se encontre a

disposição e seja possível conectar-se a um dispositivo

de descarga fumos para o externo (somente Versão

• Executar todos os trabalhos de alvenaria necessários

(por ex: instalação de uma tomada elétrica e/ou tubo

para a passagem do tubo de descarga).

A coifa é dotada de buchas de fixação adequadas à maior

parte das paredes/tetos.No entanto é necessário que um

técnico qualificado faça sua instalação. A parede/teto deve

ser suficientemente robusta para suportar o peso da coifa.35

No caso de presença de painéis e/ou paredes e/ou pênseis

laterais, verificar que haja espaço suficiente para instalar a

coifa e que o acesso ao painel de comandos seja fácil.

Somente para alguns modelos

Uma chaminé estética pode ser adquirida como acessório

opcional, verificar com o revendedor autorizado se o seu

modelo prevê esta possibilidade.

Aconselha-se instalar a coifa após ter adquirido a chaminé

para verificar com segurança a instalação mais idónea.

Usar a potência de aspiração no caso de uma maior

concentração de vapor de cozimento. Aconselhamos ligar a

aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la

em funcionamento por aproximadamente 15 minutos após o

término do cozimento.

T2. Decremento velocidade

Ao pressionar o botão “T2” obtém-se o decremento da

velocidade, da velocidade 4 (intensiva) à velocidade 1.

Ao pressionar o botão” T2” durante o funcionamento na

velocidade 1,o exaustor passa ao estado OFF.

T3. Aumento velocidade

Ao pressionar o botão T3, o exaustor passa do estado

Ao pressionar o botão (exaustor no estado ON) é

aumentada a velocidade do motor da velocidade 1 à

velocidade 4 (intensiva).

A cada velocidade corresponde a ligação do respectivo

Velocidade intensiva led 4 (a piscar)

A velocidade intensa é temporizada. A temporização

padrão é de 5', no final da qual o exaustor posiciona-se

Para desactivar a função antes de acabar o tempo

pressionar a tecla T2, o exaustor se posicionará na

T4 Temporização velocidade

A temporização das velocidades habilita-se ao

pressionar o botão T4, quando a temporização termina o

exaustor desliga-se.

A temporização é dividida da seguinte maneira:

Velocidade 1 20 minutos (led 1 a piscar)

T2 o exaustor saí da modalidade temporizada e diminui a

Pressionando a tecla T3 o exaustor sai da modalidade

temporizada e aumenta a velocidade.

Pressionando a tecla T4 o exaustor sai da modalidade

temporizada e mantendo a velocidade programada.

Sinalização do filtro das gorduras

Após 40 horas de funcionamento o led 1 pisca

Quando aparece esta sinalização o filtro das gorduras

instalado necessita de ser lavado.

Para reiniciar a sinalização mantenha pressionado o botão T4

O exaustor emiterá um “BIP” e o led ! pára de piscar.

Sinalização do filtro carvões

Após 160 horas de funcionamento o led 2 pisca

Quando aparece esta sinalização o filtro carvões instalado

deve ser substituído.

Para reiniciar a sinalização mantenha pressionado o botão T4

O exaustor emiterá um “BIP” e o led 2 pára de piscar.

No caso de sinalização contemporanea de ambos os filtros,

os led 1 e 2 piscam alternativamente.

Para reiniciar deve-se efectuar 2 vezes o processo acima

A primeira vez reinicia a sinalização do filtro de carvões, a

segunda reinicia a sinalização do fltro de gorduras.

Na modalidade padrão a sinalização filtro carvões não está

Caso se utilize o exaustor na versão filtrante é necessário

habilitar a sinalização do filtro carvões.

Activação da sinalização do filtro carvões:

Posicione o exaustor em OFF e mantenha pressionada a

Basta pressionar a tecla e se iluminarão os LED referentes à

sinalização de filtros atualmente ativos.

O exaustor emiterá um “BIP” e o led 2 piscará por 2’’.

Os led 1 e 2 ficam acesos por cerca 2’’ antes que o exaustor

volte ao estado OFF.

Desactivação da sinalização do filtro carvões:

Posicione o exaustor em OFF e mantenha pressionada a

Basta pressionar a tecla e se iluminarão os LED referentes à

sinalização de filtros atualmente ativos.

O exaustor emiterá um “BIP” e o led 2 desliga-se.

O led 1 fica aceso por cerca 2’’ antes que o exaustor volte ao

Atenção! Antes de qualquer operação de limpeza ou

manutenção, desconectar a coifa da rede elétrica tirando

o pluge da tomada ou desligando o interruptor geral da

alimentação elétrica.

O exaustor deve ser limpo frequentemente, interna e

externamente (pelo menos com a mesma frequência com a

qual se efectua a manutenção dos filtros antigorduras).

Para a limpeza use um pano umedecido com detergentes

líquidos neutros. Evite o uso de produtos contendo abrasivos.

Atenção: O não cumprimento das instruções fornecidas para

a limpeza do aparelho e para a limpeza ou substituição do

filtro pode provocar riscos de incêndio.

O fabricante não se responsabiliza por danos causados ao

motor ou decorrentes de incêndio, provocados por uma

manutenção inadequada ou pelo não cumprimento das

indicações de segurança citadas neste manual.

Manutenção do painel

- Desengatar o painel, pressionando a parte inferior das duas

guias de fixação (LADO INTERNO);

- Deslize o painel para cima (numa distância de cerca

- Puxe o painel contra voce

O painel deve ser limpo com a mesma frequência do filtro

gorduras, usar um pano humedecido com detergentes

Evitar o uso de produtos que contenham abrasivos. NÃO UTILIZAR ÁLCOOL!

proceder em sentido inverso à desmontagem.

Atenção! Verificar sempre que o painel esteja bem fixado em

Capta as partículas de gordura derivantes do cozimento.

O Filtro de gordura deve ser limpo uma vez por mês (ou

quando o sistema de indicação da saturação dos filtros - se

previsto no modelo adquirido – indicar esta necessidade) com

detergentes não agressivos. O filtro pode ser lavado

manualmente ou em máquina de lavar louça a baixas

temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as

lavagens na máquina da louça, mas suas características de

filtração não se alteram.

Para desmontar o filtro anti gordura puxe o puxador de

libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

A saturação do filtro de carvão activado se verifica após um

uso mais ou menos prolongado em função do tipo de cozinha

e da regularidade da limpeza do filtro de gorduras. Em todo

caso, é necessário substituir o cartucho no máximo cada 4

meses (ou quando o sistema de indicação da saturação dos

filtros - se previsto no modelo que se possui – indicar esta

NÃO pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um por cada lado a cobertura de ambas as grelhas de

protecção do impulsor do motor, depois disso vire a pega em

Para a desmontagem vire em sentido anti horário.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que

1. Extraia a proteção usando uma pequena chave de

parafuso ou ferramenta semelhante como alavanca.

2. Substitua a lâmpada queimada.

Utilize exclusivamente lâmpadas de halogéneo de 12V -

20W max - G4, tomar cuidado para não as tocar com as

3. Feche a cobertura (fixação por encaixe).

Se a iluminação não funcionar, verifique se as lâmpadas

foram instaladas corretamente no seu devido lugar antes de

chamar a assistência técnica.37

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
