BRUKSANVISNING BELT BLF55 ELICA

NO Instrukser for montering og bruk

Avaktivering av kolfiltrets signal:

paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.50

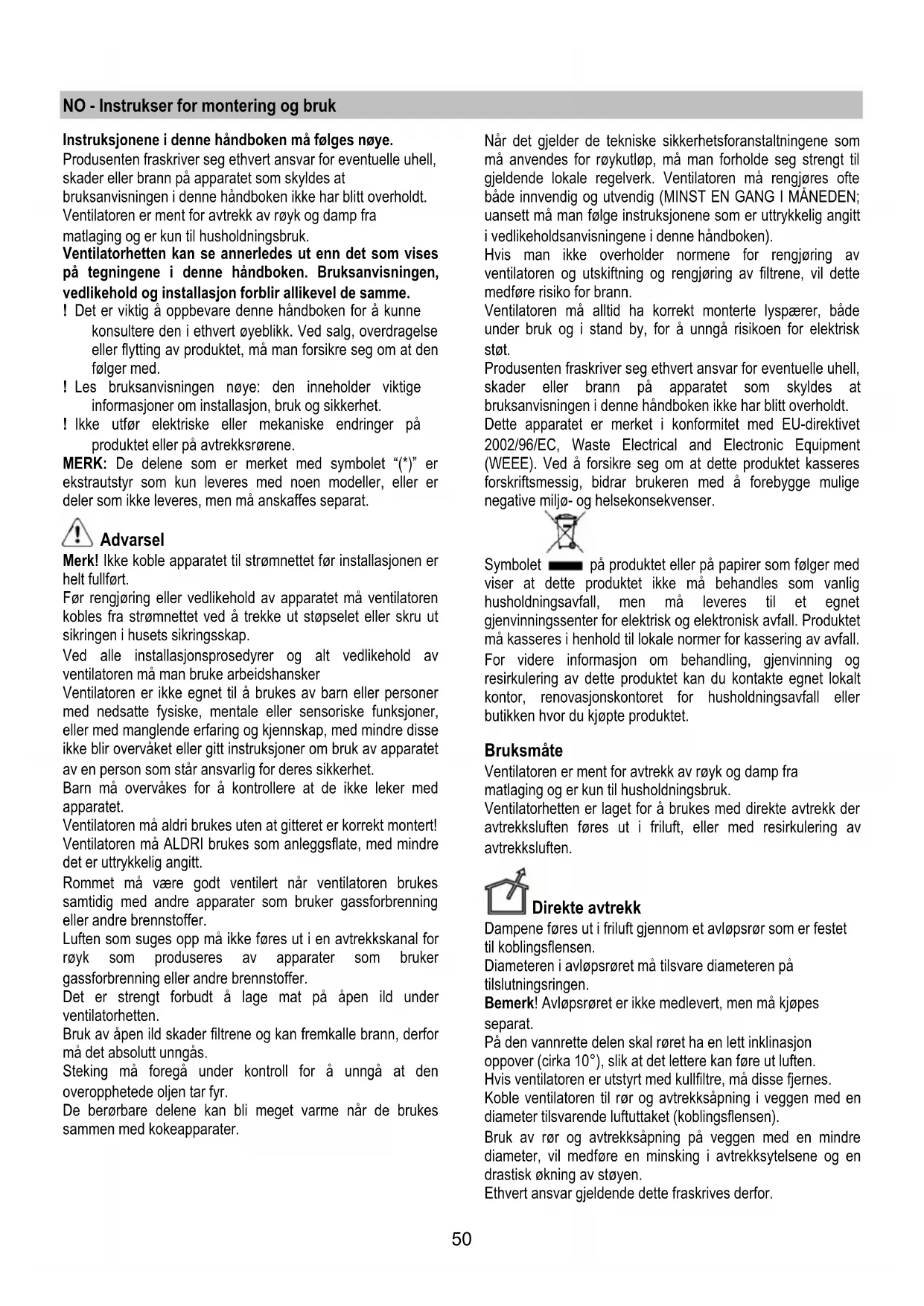

NO - Instrukser for montering og bruk

Instruksjonene i denne håndboken må følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,

skader eller brann på apparatet som skyldes at

Ventilatoren er ment for avtrekk av røyk og damp fra

Ventilatorhetten kan se annerledes ut enn det som vises

på tegningene i denne håndboken. Bruksanvisningen,

vedlikehold og installasjon forblir allikevel de samme.

! Det er viktig å oppbevare denne håndboken for å kunne

konsultere den i ethvert øyeblikk. Ved salg, overdragelse

eller flytting av produktet, må man forsikre seg om at den

! Les bruksanvisningen nøye: den inneholder viktige

informasjoner om installasjon, bruk og sikkerhet.

! Ikke utfør elektriske eller mekaniske endringer på

produktet eller på avtrekksrørene.

MERK: De delene som er merket med symbolet “(*)” er

ekstrautstyr som kun leveres med noen modeller, eller er

deler som ikke leveres, men må anskaffes separat.

Merk! Ikke koble apparatet til strømnettet før installasjonen er

Før rengjøring eller vedlikehold av apparatet må ventilatoren

kobles fra strømnettet ved å trekke ut støpselet eller skru ut

sikringen i husets sikringsskap.

Ved alle installasjonsprosedyrer og alt vedlikehold av

ventilatoren må man bruke arbeidshansker

Ventilatoren er ikke egnet til å brukes av barn eller personer

med nedsatte fysiske, mentale eller sensoriske funksjoner,

eller med manglende erfaring og kjennskap, med mindre disse

ikke blir overvåket eller gitt instruksjoner om bruk av apparatet

av en person som står ansvarlig for deres sikkerhet.

Barn må overvåkes for å kontrollere at de ikke leker med

Ventilatoren må aldri brukes uten at gitteret er korrekt montert!

Ventilatoren må ALDRI brukes som anleggsflate, med mindre

det er uttrykkelig angitt.

Rommet må være godt ventilert når ventilatoren brukes

samtidig med andre apparater som bruker gassforbrenning

eller andre brennstoffer.

Luften som suges opp må ikke føres ut i en avtrekkskanal for

røyk som produseres av apparater som bruker

gassforbrenning eller andre brennstoffer.

Det er strengt forbudt å lage mat på åpen ild under

Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor

må det absolutt unngås.

Steking må foregå under kontroll for å unngå at den

overopphetede oljen tar fyr.

De berørbare delene kan bli meget varme når de brukes

sammen med kokeapparater.

Når det gjelder de tekniske sikkerhetsforanstaltningene som

må anvendes for røykutløp, må man forholde seg strengt til

gjeldende lokale regelverk. Ventilatoren må rengjøres ofte

både innvendig og utvendig (MINST EN GANG I MÅNEDEN;

uansett må man følge instruksjonene som er uttrykkelig angitt

i vedlikeholdsanvisningene i denne håndboken).

Hvis man ikke overholder normene for rengjøring av

ventilatoren og utskiftning og rengjøring av filtrene, vil dette

medføre risiko for brann.

Ventilatoren må alltid ha korrekt monterte lyspærer, både

under bruk og i stand by, for å unngå risikoen for elektrisk

2002/96/EC, Waste Electrical and Electronic Equipment

(WEEE). Ved å forsikre seg om at dette produktet kasseres

forskriftsmessig, bidrar brukeren med å forebygge mulige

negative miljø- og helsekonsekvenser.

viser at dette produktet ikke må behandles som vanlig

husholdningsavfall, men må leveres til et egnet

gjenvinningssenter for elektrisk og elektronisk avfall. Produktet

må kasseres i henhold til lokale normer for kassering av avfall.

For videre informasjon om behandling, gjenvinning og

resirkulering av dette produktet kan du kontakte egnet lokalt

kontor, renovasjonskontoret for husholdningsavfall eller

butikken hvor du kjøpte produktet.

Ventilatoren er ment for avtrekk av røyk og damp fra

matlaging og er kun til husholdningsbruk.

Ventilatorhetten er laget for å brukes med direkte avtrekk der

avtrekksluften føres ut i friluft, eller med resirkulering av

Dampene føres ut i friluft gjennom et avløpsrør som er festet

Diameteren i avløpsrøret må tilsvare diameteren på

Bemerk! Avløpsrøret er ikke medlevert, men må kjøpes

På den vannrette delen skal røret ha en lett inklinasjon

oppover (cirka 10°), slik at det lettere kan føre ut luften.

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Koble ventilatoren til rør og avtrekksåpning i veggen med en

diameter tilsvarende luftuttaket (koblingsflensen).

Bruk av rør og avtrekksåpning på veggen med en mindre

diameter, vil medføre en minsking i avtrekksytelsene og en

drastisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.51

! Bruk et så kort rør som mulig.

! Bruk et rør som er så glatt som mulig på innsiden.

! Rørmaterialet må være godkjent etter gjeldende normer.

Resirkulering av luften

Luften som suges opp blir renset, og fett og lukter fjernes før

den føres tilbake i rommet. Hvis man vil bruke ventilatoren i

denne versjonen, er det nødvendig å installere et ekstra

filtersystem basert på aktivt kull.

Minimumsavstanden mellom koketoppen og undersiden av

kjøkkenventilatoren må ikke være på mindre enn 45cm når

det gjelder elektriske kokeplater og 65cm når det gjelder

gassbluss og kombinerte koketopper.

det følger med støpsel, kobles ventilatoren til en lett

tilgjengelig stikkontakt som er godkjent i henhold til gjeldende

normer. Stikkontakten må være lett tilgjengelig også etter

installasjonen. Hvis det ikke følger med støpsel (direkte

kobling til strømnettet), eller stikkontakten selv etter

installasjonen ikke er lett tilgjengelig, må man sette på en

godkjent topolet bryter som garanterer fullstendig frakobling

fra strømnettet i situasjonene som oppstår i kategorien

overspenning III, i henhold til installasjonsreglene.

Merk! Før man kobler ventilatorens strømkrets til strømnettet

og fastslår at alt fungerer korrekt, må man alltid kontrollere at

strømledningen er korrekt montert.

skades, skal man henvende seg til kundeassistansen for kjøp

plassen du har valgt å installere det på.

• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom

ventilatoren er utstyrt med dette/disse. (se også

tilhørende paragraf). Dette/disse gjenmonteres bare om

man vil bruke ventilatoren med resirkulering av luften.

• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks.

poser med skruer, garantipapir, o.s.v.) inne i

ventilatorhetten etter transporten. Ta det i så fall ut og ta

• Dersom det er mulig, er det best å demontere og ta vekk

møblene under og rundt ventilatorhettens

installasjonsområde for å ha bedre tilgjengelighet til

taket/veggen hvor ventilatorhetten skal installeres. Ellers

må man så langt det er mulig beskytte møblene rundt og

alle delene som berøres av installasjonen. Velg en flat

overflate og dekk den med en beskyttelse som du kan

sette ventilatorhetten og tilbehørsutstyret på.

• Kontroller dessuten at det er en tilgjengelig stikkontakt i

nærheten av ventilatorhettens installasjonsområde

(tilgjengelig også etter at ventilatorhetten er montert) og

at det er mulig å koble seg til en innretning for

røykavtrekk som går ut i friluft (kun for Sugefunksjon).

• Gjør alle nødvendige murarbeider (f.eks.: installasjon av

en stikkontakt og/eller boring av hull for avtrekksrør).

Ventilatorhetten er utstyrt med festeplugger som passer til de

fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert

tekniker kontrollere for å forsikre deg om at disse materialene

egner seg til din vegg/ditt tak. Veggen/taket må være sterkt

nok til å tåle ventilatorhettens vekt.

Dersom man har paneler, vegger eller hengeskap på sidene,

må man kontrollere at det er nok plass til å installere

ventilatoren, og at man alltid har lett tilgang til kontrollpanelet.

Kun på noen modeller

Det er mulig å kjøpe en pynteskorstein som ekstrautstyr.

Kontroller med autorisert forhandler om denne muligheten er

forutsett for din modell.

Vi anbefaler å installere ventilatoren etter å ha kjøpt

skorsteinen, for å kunne fastslå med sikkerhet den mest

egnede installasjonen.

Bruk største hastighet ved høy dampkonsentrasjon på

kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du

begynner å lage mat, og la den fortsette å virke i enda cirka

15 minutter etter du er ferdig med matlagingen.

T1. Lys ON/OFF T2. Senking av hastighet

Når man trykker på knapp "T2", senker man hastigheten

fra hastighet 4 (intensiv) til hastighet 1.

Når man trykker på knapp "T2" mens ventilatoren står på

hastighet 1, går den over i avslått tilstand (OFF).52

T3 Øking av hastighet

Når man trykker på knapp T3, går ventilatoren over fra

avslått tilstand (OFF) til hastighet 1.

Når man trykker på denne knappen mens ventilatoren er

påslått (ON), øker motorhastigheten fra hastighet 1 til

hastighet 4 (intensiv).

For hver hastighet vil det tilsvarende led-lyset slå seg på.

Den intensive hastigheten er tidsinnstilt. Standard

tidsinnstilling er på 5 minutter. Når tiden er ute, stiller

ventilatoren seg i hastighet 2.

For å deaktivere funksjonen før tiden er ute, skal man

trykke på knapp T2; da stiller ventilatoren seg i hastighet

T4 Tidsinnstilling av hastighet

Man kan tidsinnstille hastighetene ved å trykke på knapp

T4. Når tiden er ute, vil ventilatoren slå seg av.

Tidsinnstillingen er oppdelt som følger:

Hastighet 1 - 20 minutter (led-lys 1 blinker)

Ved å trykke på knapp T3, vil tidsinnstillingen avbrytes og

Ved å trykke på knapp T4, vil tidsinnstillingen avbrytes, mens

Signal for skittent fettfilter

Når dette signalet slås på, trenger det installerte fettfilteret å

Hold knapp T4 inntrykt i 5 sekunder for å tilbakestille signalet.

Ventilatoren avgir et ”BIP”, og led-lys 2 slutter å blinke.

Dersom det skulle gis signal for begge filtrene samtidig, vil

led-lysene 1 og 2 blinke vekselvis.

Man tilbakestiller signalene ved å utføre den ovenfor

beskrevne prosedyren 2 ganger.

Første gang tilbakestilles signalet for kullfilteret, og andre

gang tilbakestilles signalet for fettfilteret.

I standard modus er ikke signalet for kullfilteret aktivert.

Dersom man bruker ventilatoren med resirkulering av luften,

er det nødvendig å aktivere signalet for skittent kullfilter.

Aktivering av signalet for skittent kullfilter:

Sett ventilatoren på OFF og hold knappen T4 inntrykt i 5

Med det samme man trykker på knappen, vil led-lysene som

signalerer de aktive filtrene slå seg på.

Ventilatoren avgir et BIP, og led-lys 2 blinker i 2 sekunder.

Led-lysene 1 og 2 forblir påslått i cirka 2 sekunder før

ventilatoren går tilbake til avslått tilstand (OFF).

Deaktivering av signalet for skittent kullfilter:

Sett ventilatoren på OFF og hold knappen T4 inntrykt i 5

Med det samme man trykker på knappen, vil led-lysene som

signalerer de aktive filtrene slå seg på.

Ventilatoren avgir et BIP, og led-lys 2 slår seg av.

Led-lys 1 forblir påslått i cirka 2 sekunder før ventilatoren går

tilbake til avslått tilstand (OFF).

Advarsel! Før enhver form for rengjøring eller vedlikehold

må ventilatorhetten frakobles strømnettet ved å dra ut

ledningen eller slå av husets hovedstrømbryter.

Ventilatoren må rengjøres jevnlig, både innvendig og utvendig

(minst så ofte som man utfører vedlikehold av fettfiltrene). Til

rengjøring benyttes en klut fuktet med et nøytralt

Unngå bruk av slipende eller etsende produkter.

Advarsel: Hvis ikke reglene for rengjøring og utskifting av

filtrene følges, kan det føre til brann. Det er derfor meget viktig

å følge denne bruksanvisningen nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle

skader på motoren, brann som skyldes manglende

vedlikehold eller andre skader som skyldes at instruksene

over ikke er blitt fulgt.

Vedlikehold av panelet

- Hekt av panelet ved å presse på nedersiden av de to

festesporene (INNERSIDEN);

- La panelet gli cirka 20 mm oppover;

- Trekk panelet mot deg

panelet skal rengjøres med samme hyppighet som fettfilteret.

Bruk en klut fuktet med nøytralt, flytende rengjøringsmiddel.

Unngå bruk av slipende rengjøringsmidler. IKKE BRUK ALKOHOL!

gå frem i motsatt rekkefølge i forhold til demonteringen.

Fanger kokefettpartikler.

Dette må rengjøres en gang i måneden (eller når det

elektroniske systemet viser at filteret er skittent – hvis din

modell har denne funksjonen), med milde (ikke aggressive)

rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen,

For å demontere fettfilteret må man dra i fjærhåndtaket.

avhengig av typen matlaging og hvor regelmessig filteret

I alle tilfeller er det nødvendig å skifte ut patronen minst hver

4. måned (eller når indikatoren for metning av filteret viser at

det er nødvendig, hvis det er en slik indikator på modellen).

Det kan IKKE vaskes eller benyttes om igjen

Sirkulært kullfilter

Sett et på hver side som skal dekke begge

beskyttelsesgitrene til motorens rotor, og drei med urviseren.

Drei mot urviseren for å demontere.

Utskifting av lyspærer

2. Skift ut den ødelagte lyspæren.

Bruk bare halogene lyspærer på maks 12V -20W - G4, og

pass på å ikke røre dem med hendene.

3. Lukk beskyttelsesdekselet igjen (fjærfeste).

Dersom belysningen ikke skulle virke, kontroller at lyspærene

vedligeholdelse, skal emhætten afbrydes fra elnettet ved at

sammen med apparater til madlavning.

kan fås hos kommunens tekniske forvaltning.

ved gasblus eller komfurer med både gasblus og elektriske

dimensioner til det valgte installeringssted.

Signalering fra fedtfilter

Signalering fra kulfilter

at fjerne stikket fra stikkontakten, eller ved at afbryde

indersiden (mindst med samme frekvens som for

hvert fjerde måned (eller når indikatoren for mætning af filteret
