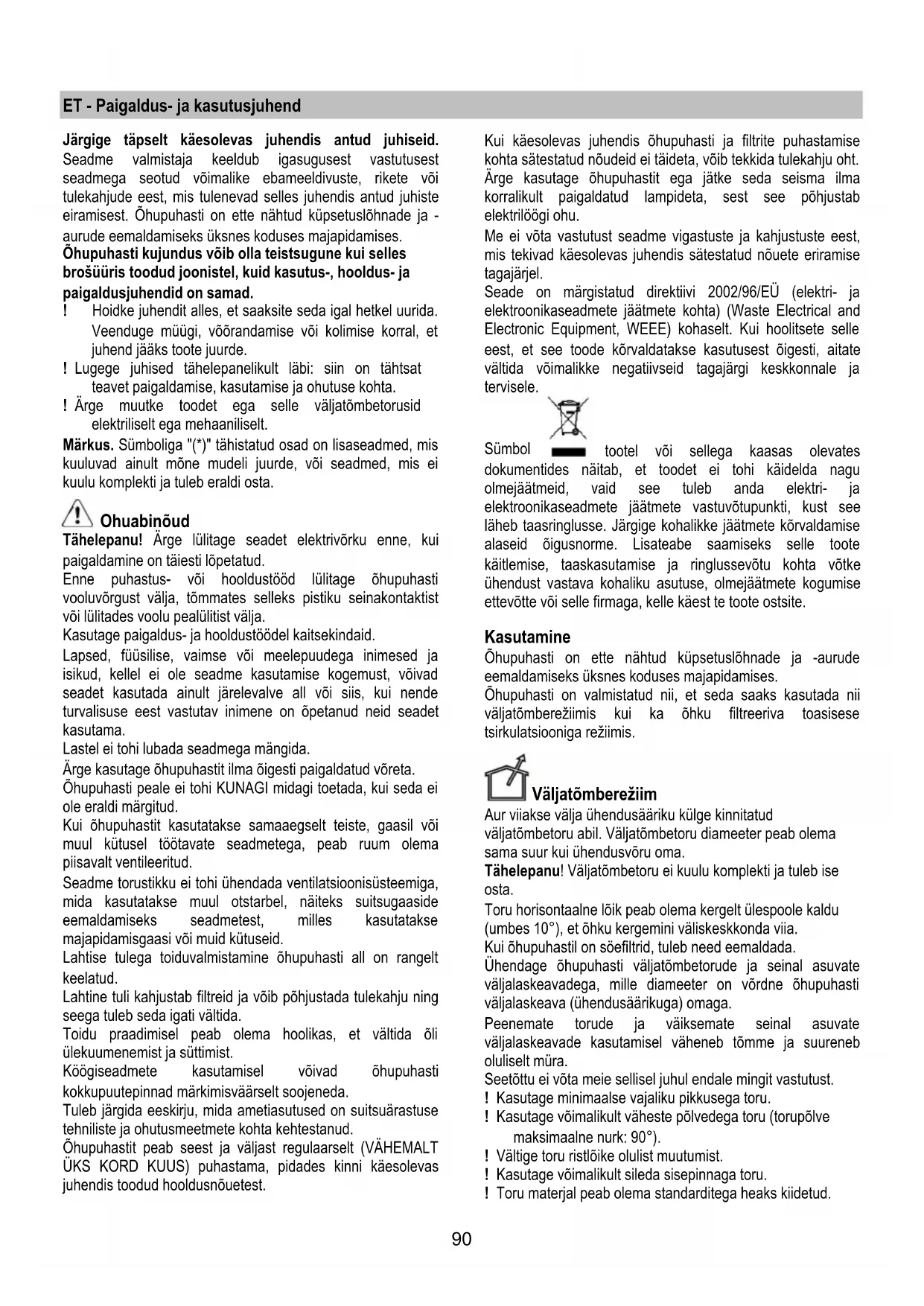

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid.

Seadme valmistaja keeldub igasugusest vastutusest

seadmega seotud võimalike ebameeldivuste, rikete või

tulekahjude eest, mis tulenevad selles juhendis antud juhiste

eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -

aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti kujundus võib olla teistsugune kui selles

brošüüris toodud joonistel, kuid kasutus-, hooldus- ja

paigaldusjuhendid on samad.

! Hoidke juhendit alles, et saaksite seda igal hetkel uurida.

Veenduge müügi, võõrandamise või kolimise korral, et

juhend jääks toote juurde.

! Lugege juhised tähelepanelikult läbi: siin on tähtsat

teavet paigaldamise, kasutamise ja ohutuse kohta.

! Ärge muutke toodet ega selle väljatõmbetorusid

elektriliselt ega mehaaniliselt.

Märkus. Sümboliga "(*)" tähistatud osad on lisaseadmed, mis

kuuluvad ainult mõne mudeli juurde, või seadmed, mis ei

kuulu komplekti ja tuleb eraldi osta.

Tähelepanu! Ärge lülitage seadet elektrivõrku enne, kui

paigaldamine on täiesti lõpetatud.

Enne puhastus- või hooldustööd lülitage õhupuhasti

vooluvõrgust välja, tõmmates selleks pistiku seinakontaktist

või lülitades voolu pealülitist välja.

Kasutage paigaldus- ja hooldustöödel kaitsekindaid.

Lapsed, füüsilise, vaimse või meelepuudega inimesed ja

isikud, kellel ei ole seadme kasutamise kogemust, võivad

seadet kasutada ainult järelevalve all või siis, kui nende

turvalisuse eest vastutav inimene on õpetanud neid seadet

Lastel ei tohi lubada seadmega mängida.

Ärge kasutage õhupuhastit ilma õigesti paigaldatud võreta.

Õhupuhasti peale ei tohi KUNAGI midagi toetada, kui seda ei

ole eraldi märgitud.

Kui õhupuhastit kasutatakse samaaegselt teiste, gaasil või

muul kütusel töötavate seadmetega, peab ruum olema

piisavalt ventileeritud.

Seadme torustikku ei tohi ühendada ventilatsioonisüsteemiga,

mida kasutatakse muul otstarbel, näiteks suitsugaaside

eemaldamiseks seadmetest, milles kasutatakse

majapidamisgaasi või muid kütuseid.

Lahtise tulega toiduvalmistamine õhupuhasti all on rangelt

Lahtine tuli kahjustab filtreid ja võib põhjustada tulekahju ning

seega tuleb seda igati vältida.

Toidu praadimisel peab olema hoolikas, et vältida õli

ülekuumenemist ja süttimist.

Köögiseadmete kasutamisel võivad õhupuhasti

kokkupuutepinnad märkimisväärselt soojeneda.

Tuleb järgida eeskirju, mida ametiasutused on suitsuärastuse

tehniliste ja ohutusmeetmete kohta kehtestanud.

Õhupuhastit peab seest ja väljast regulaarselt (VÄHEMALT

ÜKS KORD KUUS) puhastama, pidades kinni käesolevas

juhendis toodud hooldusnõuetest.

Kui käesolevas juhendis õhupuhasti ja filtrite puhastamise

kohta sätestatud nõudeid ei täideta, võib tekkida tulekahju oht.

Ärge kasutage õhupuhastit ega jätke seda seisma ilma

korralikult paigaldatud lampideta, sest see põhjustab

Me ei võta vastutust seadme vigastuste ja kahjustuste eest,

mis tekivad käesolevas juhendis sätestatud nõuete eriramise

Seade on märgistatud direktiivi 2002/96/EÜ (elektri- ja

elektroonikaseadmete jäätmete kohta) (Waste Electrical and

Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle

eest, et see toode kõrvaldatakse kasutusest õigesti, aitate

vältida võimalikke negatiivseid tagajärgi keskkonnale ja

tootel või sellega kaasas olevates

dokumentides näitab, et toodet ei tohi käidelda nagu

olmejäätmeid, vaid see tuleb anda elektri- ja

elektroonikaseadmete jäätmete vastuvõtupunkti, kust see

läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise

alaseid õigusnorme. Lisateabe saamiseks selle toote

käitlemise, taaskasutamise ja ringlussevõtu kohta võtke

ühendust vastava kohaliku asutuse, olmejäätmete kogumise

ettevõtte või selle firmaga, kelle käest te toote ostsite.

Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude

eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii

väljatõmberežiimis kui ka õhku filtreeriva toasisese

tsirkulatsiooniga režiimis.

Aur viiakse välja ühendusääriku külge kinnitatud

väljatõmbetoru abil. Väljatõmbetoru diameeter peab olema

sama suur kui ühendusvõru oma.

Tähelepanu! Väljatõmbetoru ei kuulu komplekti ja tuleb ise

Toru horisontaalne lõik peab olema kergelt ülespoole kaldu

(umbes 10°), et õhku kergemini väliskeskkonda viia.

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Ühendage õhupuhasti väljatõmbetorude ja seinal asuvate

väljalaskeavadega, mille diameeter on võrdne õhupuhasti

väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate

väljalaskeavade kasutamisel väheneb tõmme ja suureneb

Seetõttu ei võta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru.

! Kasutage võimalikult väheste põlvedega toru (torupõlve

maksimaalne nurk: 90°).

! Vältige toru ristlõike olulist muutumist.

! Kasutage võimalikult sileda sisepinnaga toru.

! Toru materjal peab olema standarditega heaks kiidetud.91

Välja tõmmatud õhk puhastatakse rasvast ja lõhnatustatakse,

enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil

kasutamiseks tuleb paigaldada täiendav aktiivsöega

filtreerimissüsteem.

Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti

alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui

45cm ning gaasi- või kombineeritud pliidi puhul väiksem kui

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat

vahekaugust, tuleb seda arvesse võtta.

Võrgupinge peab vastama õhupuhasti sees asuval

andmesildil toodud pingele. Kui õhupuhastil on pistik,

ühendage see kehtivatele eeskirjadele vastavasse

pistikupessa, mis asub ka pärast õhupuhasti paigaldamist

ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti

on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks

ka pärast õhupuhasti paigaldamist ligipääsetavaks,

paigaldage nõuetekohane kahepooluseline lüliti, mis

kindlustaks vastavalt paigalduseeskirjadele III kategooria

liigpinge korral täieliku eraldamise vooluvõrgust.

Tähelepanu! Enne kui lülitate õhupuhasti uuesti elektrivõrku

ja kontrollite, kas see töötab korralikult, kontrollige alati, kas

võrgukaabel on korralikult monteeritud.

Õhupuhastil on spetsiaalne toitekaabel; kui kaabel on

kannatada saanud, pöörduge tehnoabi poole.

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem

väljavalitud paigalduspiirkonna mõõtudega.

• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega

varustatud (vt ka vastavat punkti). See/need pannakse

tagasi ainult siis, kui õhupuhastit tahetakse kasutada

filtreerival režiimil.

• Kontrollige, ega õhupuhasti sees ei ole (transportimise

ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt

kruvidega ümbrikke, garantiidokumente jms). Kui on, siis

võtke need välja ja hoidke alles.

• Kui võimalik, ühendage õhupuhasti paigaldamispiirkonna

alla ja ümbrusse jäävad mööbliesemed lahti ning viige

eemale, et laele/seinale, kuhu puhasti paigaldatakse,

oleks kergem ligi pääseda. Kui see ei ole võimalik, katke

kõik paigaldamispiirkonna lähedusse jäävad

mööbliesemed ja muud esemed võimalikult hästi kinni.

Valige üks tasane pind, kuhu õhupuhastit ja selle juurde

kuuluvaid detaile saaks toetada.

• Lisaks sellele kontrollige, kas õhupuhasti

paigaldamispiirkonnas (ja kohas, kuhu pääseks ligi ka

pärast õhupuhasti paigaldamist) saab kasutada

pistikupesa ning kas õhupuhastit saab ühendada

väljatõmbeseadmega, mis juhib suitsu väliskeskkonda

(ainult väljatõmberežiimi korral).

• Tehke kõik vajalikud müüritisetööd (nt paigaldage

pistikupesa ja/või puurike auk väljatõmbetoru jaoks).

Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule

seintele/lagedele. Kui tahate kindel olla, et need seinte/lae

materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud

tehniku poole. Sein/lagi peab olema küllalt tugev, et

õhupuhasti raskust kanda.

Kui õhupuhasti ümber jääb seinatahvleid ja/või -paneele ja/või

seinakappe, siis kontrollige, et õhupuhasti paigaldamiseks

oleks piisavalt ruumi ning et juhtpaneelile pääseks alati

hõlpsasti ligi.Ainult mõnel mudelil

Lisatarvikuna võib osta ka ilulõõri: kontrollige volitatud

edasimüüjalt, kas Teie mudelil see võimalus on.

Soovitame paigaldada õhupuhasti alles pärast lõõri ostmist, et

teha ohutult kindlaks, milline paigaldusviis on kõige sobivam.

Joonis 5-14-15-16-17

Kui auru kontsentratsioon köögis on eriti suur, kasutage kõige

suuremat kiirust. Soovitame väljatõmbe sisse lülitada 5 minutit

enne söögitegemise algust ning jätta see pärast

söögivalmistamise lõppu veel umbes 15 minutiks tööle.

T1. ON/OFF-märgutuled (sisse-/väljalülitamine)

T2. Kiiruse vähendamine

Vajutades nuppu T2, saab vähendada kiirust skaalal 4-lt (suur

Kui vajutate nuppu T2 sel ajal, kui seade töötab kiirusel 1,

lülitub õhupuhasti välja.

T3. Kiiruse suurendamine

Vajutades nuppu T3, käivitub õhupuhasti ja lülitub kiirusele 1.

Kui vajutate seda nuppu (ja seejuures õhupuhasti on sisse

lülitatud, tõuseb mootori kiirus skaalal 1-lt 4-le (suur kiirus).

Vastavalt kiirusele sütib üks LED-märgutuledest:

Suur kiirus – LED 4 (vilgub)92

Suur kiirus töötab aegseadistusel. Standardseadistus on 5

min, selle möödumisel lülitub õhupuhasti kiirusele 2.

Kui soovite lõpetada selle funktsiooni enne ettenähtud aja

möödumist, vajutage nuppu T2; õhupuhasti lülitub kiirusele 3.

T4 . Kiiruse aegseadistus

Kiiruse aegseadistamiseks vajutage nuppu T4; seadistatud

perioodi möödudes lülitub õhupuhasti välja.

Aegseadistuse viisid on järgmised:

Kiirus 1 – 20 minutit (LED-märgutuli 1 vilgub)

Kiirus 4 – 5 minutit (LED-märgutuli 4 vilgub)

Kui vajutate aegseadistusega tsükli kestel nuppu T2, väljub

õhupuhasti aegseadistusest ja vähendab kiirust.

Kui vajutate nuppu T3, väljub õhupuhasti aegseadistusest ja

Kui vajutate nuppu T4, väljub õhupuhasti aegseadistusest,

säilitades seadistatud kiiruse.

Rasvafiltri märgusüsteem

Pärast 40 töötundi hakkab vilkuma LED-märgutuli 1.

Sellise märguande ilmumisel vajab paigaldatud rasvafilter

Märguande taaskäivitamiseks vajutage 5 sekundiks alla nupp

Õhupuhastist kostab piiks, LED-märgutuli 1 lõpetab vilkumise.

Aktiivsöefiltri märgusüsteem

Pärast 160 töötundi hakkab vilkuma LED-märgutuli 2.

Selle märguande ilmumisel tuleb söefilter vahetada.

Märguande taaskäivitamiseks vajutage 5 sekundiks alla nupp

Õhupuhastist kostab piiks ja LED-märgutuli 2 lõpetab

Kui samaaegselt annavad märku mõlemad filtrid, vilguvad

vaheldumisi LED-märgutuled 1 ja 2.

Taaskäivitamiseks sooritage ülalkirjeldatud protseduuri kaks

Esimesel korral taaskäivitub aktiivsöefiltri märgusüsteem,

teisel korral rasvafiltri oma.

Standardseadistuse korral ei ole aktiivsöefiltri märgusüsteem

Kui kasutate õhupuhastit filtreerivana, peate aktiveerima

söefiltri märgusüsteemi.

Söefiltri märgusüsteemi aktiveerimine:

Lülitage õhupuhasti välja (s.t vajutage OFF) ja vajutage 5

sekundiks alla nupp T4.

Kohe pärast selle nupu vajutamist sütivad hetkel aktiivsetele

filtritele vastavad LED-märgutuled.

Õhupuhastist kostab piiks, LED-märgutuli 2 vilgub 2 sekundit.

LED-märgutuled 1 ja 2 jäävad põlema umbes 2 sekundiks, siis

lülitub õhupuhasti välja

Söefiltri märgusüsteemi väljalülitamine:

Lülitage õhupuhasti välja (OFF) ja vajutage 5 sek nuppu T4.

Kohe pärast nupule vajutamist süttivad hetkel aktiivsetele

filtritele vastavad LED-märgutuled.

Õhupuhastist kostab piiks, LED-märgutuli 2 kustub.

LED-märgutuli 1 põleb veel umbes 2 sek, siis lülitub

Enne hooldustöid võtke õhupuhasti vooluvõrgust välja.

Õhupuhastit tuleb sageli (vähemalt sama tihti, kui hooldatakse

rasvafiltreid) nii seest kui ka väljast puhastada.

Puhastamiseks kasutage neutraalse vedela

puhastusvahendiga niisutatud lappi.

Vältige abrasiivseid aineid sisaldavaid vahendeid.

ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Tähelepanu! Seadme puhastamise ja filtrite vahetamise

eeskirjade mittejärgimisega kaasneb tulekahju oht. Seepärast

on soovitatav järgida antud juhiseid.

Me ei võta endale mingit vastutust ebaõigest käsitsemisest või

eespool toodud ettevaatusabinõude eiramisest tingitud

võimalike mootorikahjustuste ja tulekahjude eest.

-libistage paneel ülespoole (umbes 20 mm);

-tõmmake paneeli enda poole.

Paneeli puhastage sama tihti kui ka rasvafiltrit, kasutage

neutraalse vedela puhastusvahendiga niisutatud lappi.

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE ALKOHOLI!

Toimige vastupidises järjekorras kui mahavõtmisel.

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega

puhastada kas käsitsi või nõudepesumasinas madala

temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi

muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi

Rasvafiltri eemaldamiseks tõmmake hooba.93

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Söefilter küllastub kas lühema või pikema kasutamise järel:

olenevalt pliidist ja sellest, kui regulaarselt rasvafiltrit

puhastatakse. Igal juhul tuleb kassetti vahetada vähemalt iga

nelja kuu tagant (või kui filtrite küllastumise indikaatorsüsteem

(olemasolu korral) näitab, et seda tuleb teha).

Seda EI TOHI pesta ega taasaktiveerida.

mootori tööratta mõlemad kaitsevõred, seejärel pöörake

Nende mahavõtmiseks pöörake vastupäeva.

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need

1. Eemaldage kaitsekate väiksema kruvikeeraja või muu

sarnase tööriista abil.

2. Vahetage kahjustunud pirn välja.

Kasutage üksnes 20-vatise võimsusega (12 V) G4-pirne

ning ärge neid käega puudutage.

3. Sulgege kaitsekate (klõpsatusega) uuesti.

Kui valgustus ei hakka tööle, kontrollige enne tehnoabi

kutsumist, kas pirn on korralikult pesas.94
