KÄYTTÖOHJE BELT BLF55 ELICA

FI Asennus- ja käyttöohjeet

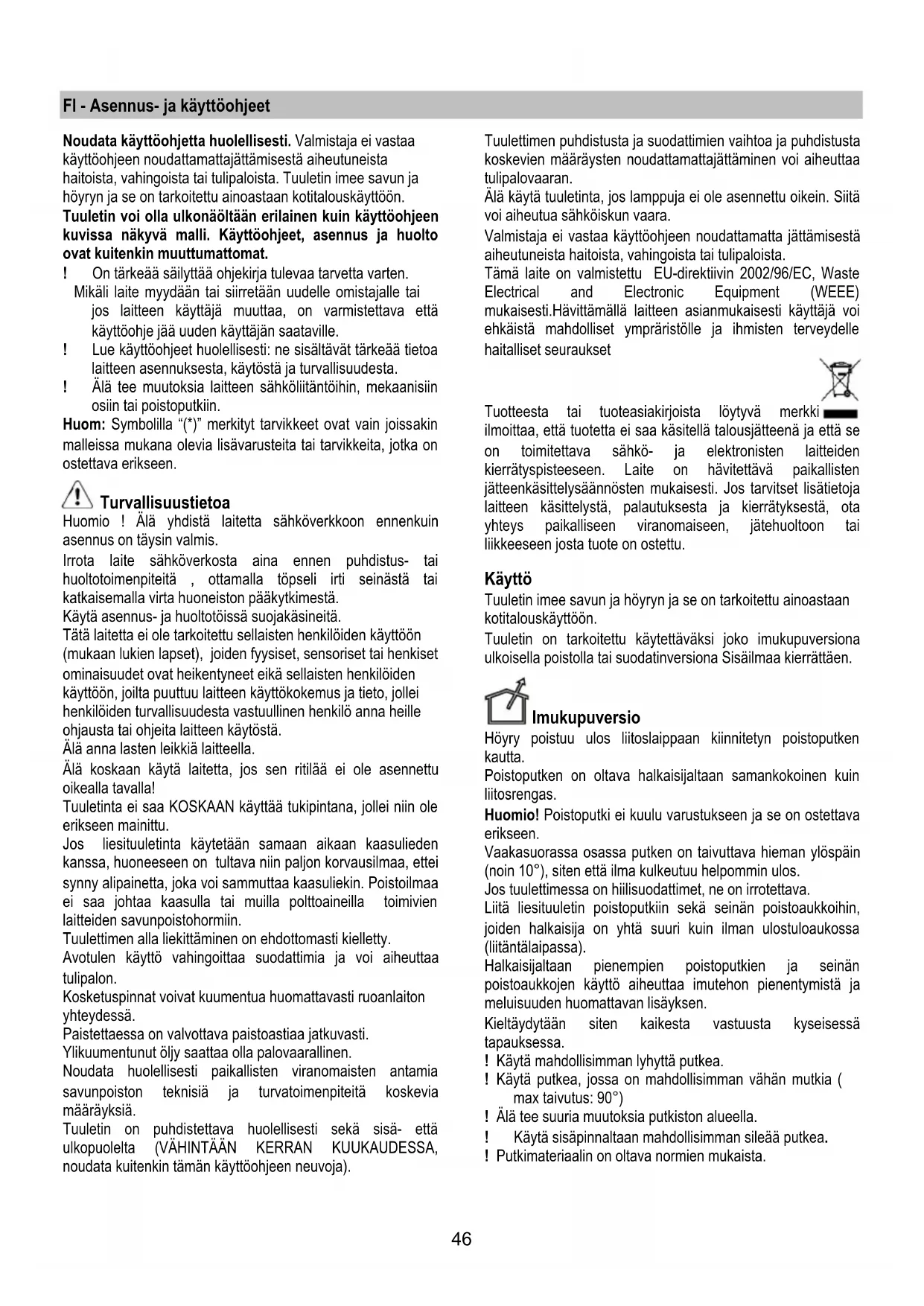

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa

käyttöohjeen noudattamattajättämisestä aiheutuneista

haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja

höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen

kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto

ovat kuitenkin muuttumattomat.

! On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.

Mikäli laite myydään tai siirretään uudelle omistajalle tai

jos laitteen käyttäjä muuttaa, on varmistettava että

käyttöohje jää uuden käyttäjän saataville.

! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa

laitteen asennuksesta, käytöstä ja turvallisuudesta.

! Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin

osiin tai poistoputkiin.

Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin

malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on

Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin

asennus on täysin valmis.

Irrota laite sähköverkosta aina ennen puhdistus- tai

huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai

katkaisemalla virta huoneiston pääkytkimestä.

Käytä asennus- ja huoltotöissä suojakäsineitä.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön

(mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset

ominaisuudet ovat heikentyneet eikä sellaisten henkilöiden

käyttöön, joilta puuttuu laitteen käyttökokemus ja tieto, jollei

henkilöiden turvallisuudesta vastuullinen henkilö anna heille

ohjausta tai ohjeita laitteen käytöstä.

Älä anna lasten leikkiä laitteella.

Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu

Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole

Jos liesituuletinta käytetään samaan aikaan kaasulieden

kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei

synny alipainetta, joka voi sammuttaa kaasuliekin. Poistoilmaa

ei saa johtaa kaasulla tai muilla polttoaineilla toimivien

laitteiden savunpoistohormiin.

Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa

Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton

Paistettaessa on valvottava paistoastiaa jatkuvasti.

Ylikuumentunut öljy saattaa olla palovaarallinen.

Noudata huolellisesti paikallisten viranomaisten antamia

savunpoiston teknisiä ja turvatoimenpiteitä koskevia

Tuuletin on puhdistettava huolellisesti sekä sisä- että

ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA,

noudata kuitenkin tämän käyttöohjeen neuvoja).

Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta

koskevien määräysten noudattamattajättäminen voi aiheuttaa

Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä

voi aiheutua sähköiskun vaara.

Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä

aiheutuneista haitoista, vahingoista tai tulipaloista.

Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Waste

Electrical and Electronic Equipment (WEEE)

mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi

ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle

haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki

ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se

on toimitettava sähkö- ja elektronisten laitteiden

kierrätyspisteeseen. Laite on hävitettävä paikallisten

jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja

laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota

yhteys paikalliseen viranomaiseen, jätehuoltoon tai

liikkeeseen josta tuote on ostettu.

Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona

ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen.

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken

Poistoputken on oltava halkaisijaltaan samankokoinen kuin

Huomio! Poistoputki ei kuulu varustukseen ja se on ostettava

Vaakasuorassa osassa putken on taivuttava hieman ylöspäin

(noin 10°), siten että ilma kulkeutuu helpommin ulos.

Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.

Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin,

joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa

Halkaisijaltaan pienempien poistoputkien ja seinän

poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja

meluisuuden huomattavan lisäyksen.

Kieltäydytään siten kaikesta vastuusta kyseisessä

! Käytä mahdollisimman lyhyttä putkea.

! Käytä putkea, jossa on mahdollisimman vähän mutkia (

! Älä tee suuria muutoksia putkiston alueella.

! Käytä sisäpinnaltaan mahdollisimman sileää putkea.

! Putkimateriaalin on oltava normien mukaista.47

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin

se palautuu takaisin huoneistoon. Kun tuuletinta käytetään

tässä toimintamallissa, siihen on asennettava aktiivihiili

lisäsuodatinjärjestelmä.

Lieden keittotason tukipinnan ja keittiötuulettimen alimman

osan välinen minimietäisyys on oltava vähintään 45cm

sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys,

on se otettava huomioon.

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella

olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on

pistoke, liitä tuuletin voimassaolevien normien mukaiseen

pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen

pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole

pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa

paikassa että siihen pääsee käsiksi myös asennuksen

jälkeen, käytä normien mukaista kaksinapaista katkaisijaa,

jolla varmistetaan että laite saadaan kokonaan irti

sähköverkosta, jos ylijännite kategoria on III,

asennussääntöjen mukaisesti.

Huomio! Tarkista aina, että verkkokaapeli on asennettu

oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon

ja tarkistat että se toimii oikein.

Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu,

pyydä uusi johto tekniseltä tuelta.

Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun

• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne

kuuluvat varustukseen (katso myös niitä koskeva

kappale). Se/ne asennetaan vain jos tuuletinta halutaan

käyttää suodatinversiona.

• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta

johtuen) pakkausmateriaalia (esimerkiksi ruuveja,

takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia

on, ota ne pois ja säilytä ne.

• Jos mahdollista, irrota ja siirrä tuulettimen alla ja sen

asennusalueen ympärillä olevat huonekalut, jotta pääset

helpommin käsiksi kattoon/seinään, johon tuuletin

asennetaan. Muussa tapauksessa suojaa huonekalut ja

muut asennusalueella olevat kohteet mahdollisimman

hyvin. Valitse tasainen alusta ja peitä se suojalevyllä,

jonka päälle voit laittaa tuulettimen ja sen varusteet.

• Tarkista lisäksi, että tuulettimen asennusalueen lähellä

(siten että siihen pääsee käsiksi myös kun tuuletin on

asennettu) on pistorasia ja että tuuletin voidaan yhdistää

ulkoiseen savunpoistolaitteeseen (ainoastaan

• Tee kaikki tarpeelliset muuraustyöt (esim: pistorasian

asennus ja/tai poistoputkea varten tarvittava aukko).

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat

kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija

tarkistamaan materiaalien sopivuus seinä- ja kattomalliin.

Seinän/katon on oltava riittävän tukeva kestääkseen

Jos laitteen lähellä on sivupaneeleita ja/tai seiniä ja/tai

kaappeja, tarkista että tuulettimen asennukselle on riittävästi

tilaa ja että ohjaustauluun pääsee aina helposti käsiksi.

Vain joihinkin malleihin

Lisävarusteena voi ostaa peitehormin. Tarkista valtuutetulta

jälleenmyyjältä onko laitteeseenne mahdollista asentaa

On suositeltavaa asentaa tuuletin vasta hormin hankkimisen

jälkeen, turvallisen asennuksen varmistamiseksi.

Käytä maksiminopeutta jos keittiössä on erityisen paljon

höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia

ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15

minuuttia ruoanlaiton lopettamisesta.

T1. Valojen ON/OFF T2. Nopeuden lasku

Painamalla näppäintä “T2” nopeus laskee nopeudesta 4

(intensiivinen) nopeuteen 1.

Painamalla näppäintä “T2” tuulettimen toimiessa

nopeudella 1, tuuletin siirtyy OFF tilaan.

Painamalla painiketta T3 tuuletin siirtyy OFF tilasta

Tätä painiketta painamalla (tuuletin ON tilassa) moottorin

nopeus nousee nopeudelta 1 nopeudelle 4

Jokaisella nopeudelle syttyy oma led valo.

Intensiivinen nopeus led 4 (vilkkuva)

Intensiivinen nopeus on ajastettu. Standardiajastus on 5’,

minkä jälkeen tuuletin siirtyy nopeudelle 2.

Jos toiminto halutaan disaktivoida ennen ajastuksen

päättymistä, paina näppäintä T2, tuuletin siirtyy

Nopeuksien ajastus käynnistetään painamalla näppäintä

T4, ajastuksen päätyttyä tuuletin sammuu.

Ajastus jakautuu seuraavasti:

Nopeus 1 – 20 minuuttia (vilkkuva led 1)

Nopeus 2 – 15 minuuttia (vilkkuva led 2)

Nopeus 3 – 10 minuuttia (vilkkuva led 3)

Nopeus 4– 5 minuuttia (vilkkuva led 4)

Jos ajastuksen aikana painetaan näppäintä T2, tuuletin siirtyy

ajastin toiminnolta nopeuden laskuun.

Painamalla näppäintä T3 tuuletin siirtyy pois ajastin

toiminnolta ja nostaa nopeutta

Painamalla näppäintä T4 tuuletin siirtyy pois ajastin

toiminnolta ja säilyttää säädetyn nopeuden.

Rasvasuodattimen merkkivalo

40 käyttötunnin jälkeen led 1 vilkkuu.

Kun merkkivalo syttyy, asennettu rasvasuodatin on

Merkkivalo resetoidaan pitämällä alaspainettuna näppäintä T4

Tuulettimesta kuuluu äänimerkki “PIIP” ja led 1 lakkaa

Hiilisuodattimen merkkivalo

160 käyttötunnin jälkeen led 2 vilkkuu.

Kun merkkivalo syttyy, asennettu hiilisuodatin on vaihdettava.

Merkkivalo resetoidaan pitämällä alaspainettuna näppäintä T4

Tuulettimesta kuuluu äänimerkki “PIIP” ja led 2 lakkaa

Jos molempien suodattimien merkkivalot vilkkuvat yhtäaikaa,

led 1 ja 2 vilkkuvat vuorotellen.

Resetointi tapahtuu toistamalla 2 kertaa edellämainitut

Ensimmäisellä kerralla resetoituu hiilisuodattimen merkkvalo,

toisella kerralla rasvasuodattimen merkkivalo.

Standardimallissa hiilisuodattimen merkkivalo ei ole aktivoitu.

Jos tuuletinta käytetään suodatinversiona, hiilisuodattimen

merkkivalo on aktivoitava.

Hiilisuodattimen merkkivalon aktivointi:

Säädä tuuletin OFF asentoon ja pidä näppäintä T4

Heti kun näppäintä on painettu, aktivoitujen suodattimien

merkkivalojen led valot syttyvät.

Tuulettimesta kuuluu äänimerkki “PIIP” ja led 2 vilkkuu 2’.

Led 1 ja 2 palavat noin 2’ ennen kuin tuuletin palaa OFF

Hiilisuodattimen merkkivalon disaktivointi:

Säädä tuuletin OFF asentoon ja pidä näppäintä T4

Heti kun näppäintä on painettu, aktivoitujen suodattimien

merkkivalojen led valot syttyvät.

Tuulettimesta kuuluu äänimerkki “PIIP” ja led 2 sammuu.

Led 1 palaaa noin 2’ ennen kuin tuuletin palaa OFF tilaan.

Huomio! Irroita laite aina virtalähteestä ennen puhdistus-

tai huoltotoimenpiteitä, irrota virtajohdon pistoke

verkkovirtapistorasiasta tai katkaise virta kodin

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta

(vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä

puhdistukseen neutraalissa nestemäisessä pesuaineessa

kostutettua kangasta.

Vältä hankaavia pesuaineita.

ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!

Huomio: Laitteen puhdistusta ja suodattimien vaihtoa

koskevien määräysten noudattamattajättäminen voi aiheuttaa

tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.

Valmistaja ei vastaa mahdollisista vääristä

huoltotoimenpiteistä tai yllämainittujen normien

noudattamattajättämisestä aiheutuvista moottorivioista tai

- Irrota paneeli painamalla kahden kiinnitysohjaimen alaosasta

- Liu’uta paneelia ylöspäin (noin 20mm);

- Vedä paneelia itseäsi kohti

paneeli puhdistetaan yhtä usein kuin rasvasuodatin, käytä

neutraaliin pesunesteeseen kostutettua kangasta.

Älä käytä hankaavia pesuaineita. ÄLÄ KÄYTÄ

ALKOHOLIPITOISIA AINEITA!

asennus tapahtuu päinvastaisessa järjestyksessä kuin

Huomio! tarkista aina, että paneeli on kiinnitetty hyvin

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun

suodattimien kyllästyksen merkkijärjestelmä ilmoittaa

puhdistuksen tarpeesta – jos laitteessa on tämä järjestelmä),

miedolla pesuaineella, käsin tai astianpesukoneessa

alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa,

mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Rasvasuodatin irrotetaan vetämällä jousikahvasta.49

Hiilisuodatin (ainoastaan suodatinversiossa)

Hiilisuodatin kyllästyy ajanjaksossa, jonka pituus riippuu

keittotason käyttötavoista ja rasvasuodattimen puhdistuksen

säännöllisyydestä. Joka tapauksessa kasetti tulee vaihtaa

joka neljäs kuukausi (tai kun suodattimien kyllästymistä

osoittava järjestelmä – mikäli olemassa omistettavassa

mallissa – osoittaa vaihdon tarpeellisuuden)

Sitä EI voi pestä eikä käyttää uudestaan

Pyöreä hiilisuodatin

Laita suodattimia yksi molemmille puolille molempien

moottorin suojaverkkojen päälle, kierrä sen jälkeen

Suodattimet irrotetaan kiertämällä vastapäivään.

Irrota laite sähköverkosta.

Huomio! Tarkista että lamput eivät ole kuumia ennen kuin

1. Irrota suojus nostamalla sitä pienen pienellä

ruuvimeisselillä tai vastaavalla työkalulla.

2. Vaihda vioittunut lamppu.

Käytä ainoastaan max 12V -20W – G4 halogeenilamppuja

ja varo koskemasta niitä käsin.

3. Sulje kansi (iskukiinnitys).

Jos valaistus ei toimi, tarkista että lamput on asennettu oikein

paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.50

NO - Instrukser for montering og bruk

kuulu komplekti ja tuleb eraldi osta.
