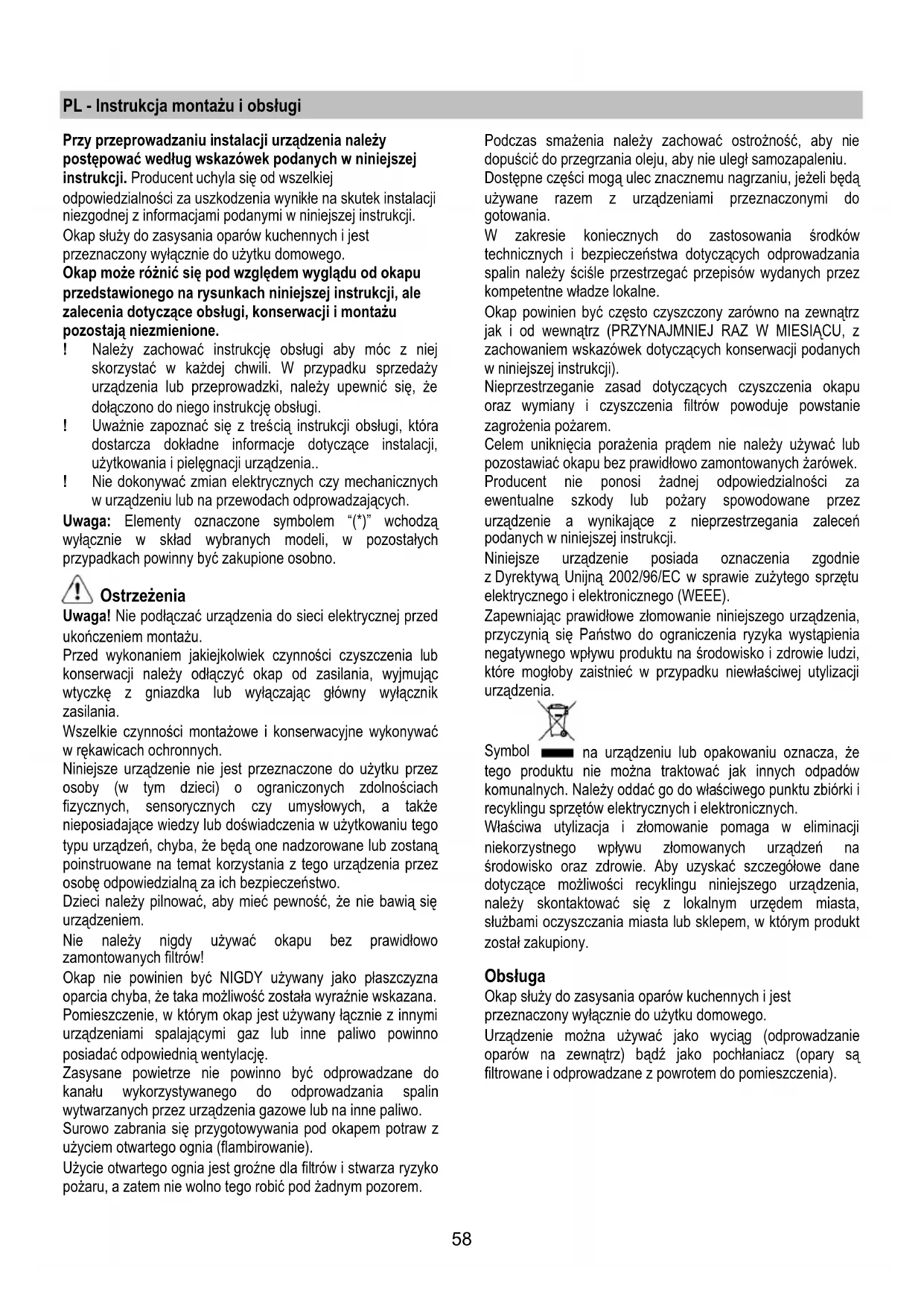

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy

postępować według wskazówek podanych w niniejszej

instrukcji. Producent uchyla się od wszelkiej

odpowiedzialności za uszkodzenia wynikłe na skutek instalacji

niezgodnej z informacjami podanymi w niniejszej instrukcji.

Okap służy do zasysania oparów kuchennych i jest

przeznaczony wyłącznie do użytku domowego.

Okap może różnić się pod względem wyglądu od okapu

przedstawionego na rysunkach niniejszej instrukcji, ale

zalecenia dotyczące obsługi, konserwacji i montażu

pozostają niezmienione.

! Należy zachować instrukcję obsługi aby móc z niej

skorzystać w każdej chwili. W przypadku sprzedaży

urządzenia lub przeprowadzki, należy upewnić się, że

dołączono do niego instrukcję obsługi.

! Uważnie zapoznać się z treś

cią instrukcji obsługi, która

dostarcza dokładne informacje dotyczące instalacji,

użytkowania i pielęgnacji urządzenia..

! Nie dokonywać zmian elektrycznych czy mechanicznych

w urządzeniu lub na przewodach odprowadzających.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzą

wyłącznie w skład wybranych modeli, w pozostałych

przypadkach powinny być zakupione osobno.

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed

ukończeniem montażu.

Przed wykonaniem jakiejkolwiek czynności czyszczenia lub

konserwacji należy odłączyć okap od zasilania, wyjmując

wtyczkę z gniazdka lub wyłączając główny wyłącznik

Wszelkie czynności montażowe i konserwacyjne wykonywać

w rękawicach ochronnych.

Niniejsze urządzenie nie jest przeznaczone do użytku przez

osoby (w tym dzieci) o ograniczonych zdolnościach

fizycznych, sensorycznych czy umysłowych, a także

nieposiadające wiedzy lub doświadczenia w użytkowaniu tego

typu urządzeń, chyba, że będą one nadzorowane lub zostaną

poinstruowane na temat korzystania z tego urządzenia przez

osobę odpowiedzialną za ich bezpieczeństwo.

Dzieci należy pilnować, aby mieć pewność, że nie bawią

Nie należy nigdy używać okapu bez prawidłowo

zamontowanych filtrów!

Okap nie powinien być NIGDY używany jako płaszczyzna

oparcia chyba, że taka możliwość została wyraźnie wskazana.

Pomieszczenie, w którym okap jest używany łącznie z innymi

urządzeniami spalającymi gaz lub inne paliwo powinno

posiadać odpowiednią wentylację.

Zasysane powietrze nie powinno być odprowadzane do

kanału wykorzystywanego do odprowadzania spalin

wytwarzanych przez urządzenia gazowe lub na inne paliwo.

Surowo zabrania się przygotowywania pod okapem potraw z

użyciem otwartego ognia (flambirowanie).

Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko

pożaru, a zatem nie wolno tego robić pod żadnym pozorem.

Podczas smażenia należy zachować ostrożność, aby nie

dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.

ą ulec znacznemu nagrzaniu, jeżeli będą

używane razem z urządzeniami przeznaczonymi do

W zakresie koniecznych do zastosowania środków

technicznych i bezpieczeństwa dotyczących odprowadzania

spalin należy ściśle przestrzegać przepisów wydanych przez

kompetentne władze lokalne.

Okap powinien być często czyszczony zarówno na zewnątrz

jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z

zachowaniem wskazówek dotyczących konserwacji podanych

w niniejszej instrukcji).

Nieprzestrzeganie zasad dotyczących czyszczenia okapu

oraz wymiany i czyszczenia filtrów powoduje powstanie

Celem uniknięcia porażenia prądem nie należy używać lub

pozostawiać okapu bez prawidłowo zamontowanych żarówek.

Producent nie ponosi żadnej odpowiedzialności za

ewentualne szkody lub pożary spowodowane przez

urządzenie a wynikające z nieprzestrzegania zaleceń

podanych w niniejszej instrukcji.

Niniejsze urządzenie posiada oznaczenia zgodnie

z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprz

elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia,

przyczynią się Państwo do ograniczenia ryzyka wystąpienia

negatywnego wpływu produktu na środowisko i zdrowie ludzi,

które mogłoby zaistnieć w przypadku niewłaściwej utylizacji

na urządzeniu lub opakowaniu oznacza, że

tego produktu nie można traktować jak innych odpadów

komunalnych. Należy oddać go do właściwego punktu zbiórki i

recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji

niekorzystnego wpływu złomowanych urządzeń na

środowisko oraz zdrowie. Aby uzyskać szczegółowe dane

dotyczące możliwości recyklingu niniejszego urządzenia,

należy skontaktować się z lokalnym urzędem miasta,

służbami oczyszczania miasta lub sklepem, w którym produkt

Okap służy do zasysania oparów kuchennych i jest

przeznaczony wyłącznie do użytku domowego.

Urządzenie można używać jako wyciąg (odprowadzanie

oparów na zewnątrz) bądź jako pochłaniacz (opary są

filtrowane i odprowadzane z powrotem do pomieszczenia).59

Okap pracujący jako wyciąg

Opary są usuwane na zewnątrz rurą odprowadzającą

zamocowaną do kołnierza łączeniowego.

Średnica rury odprowadzającej musi być równa średnicy

kołnierza łączeniowego.

Uwaga! Rura odprowadzająca nie jest dostarczona w

komplecie z urządzeniem i należy ją zakupić.

W części poziomej, rura musi mieć lekką inklinację do góry

(około 10°), tak aby ułatwić przepływ powietrza na zewnątrz.

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one

Podłączyć okap do przewodu wentylacyjnego rurą

odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu

z okapu (kołnierz łączeniowy).

Użycie przewodów o mniejszym przekroju powoduje

zmniejszenie zdolności zasysania oraz drastyczne

zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten

! Używać jak najkrótszego przewodu.

! Używać przewodu o jak najmniejszej liczbie zagięć

(maksymalny kąt zagięcia: 90°).

! Unikać radykalnych zmian przekroju przewodu.

! Używać przewodu o jak najgładszej powierzchni

! Materiał przewodu musi być zgodny z obowiązującymi

Okap pracujący jako pochłaniacz

Aby używać okapu w tej wersji należy zainstalować filtr

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów

zanim zostanie zwrócone do pomieszczenia przez kratki w

górnej osłonie komina.

Minimalna odległość między powierzchnią, na której znajdują

się naczynia na urządzeniu grzejnym a najniższą częścią

okapu kuchennego powinna wynosić nie mniej niż 45cm w

przypadku kuchenek elektrycznych i nie mniej niż 65cm w

przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest

większa odległość, należy dostosować się do takich wskazań.

Podłączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na

tabliczce umieszczonej w wewnętrznej części okapu. Jeśli

okap jest wyposażony we wtyczkę, należy ją podłączyć do

gniazdka zgodnego z obowiązującymi normami i

umieszczonego w łatwo dostępnym miejscu, również po

zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie

podłączenie do sieci) lub wtyczka nie znajduje się w łatwo

dostępnym miejscu, również po zakończonej instalacji, należy

zastosować znormalizowany wyłącznik dwubiegunowy, który

umożliwi całkowite odcięcie od sieci elektrycznej w warunkach

nadprądowych kategorii III, zgodnie z zasadami instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do

zasilania i sprawdzeniem poprawności jego działania należy

się zawsze upewnić, czy przewód zasilający jest prawidł

Okap jest wyposażony w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go zamówić w

biurze obsługi serwisowej.

Przed przystąpieniem do instalacji:

• Sprawdzić, czy wymiary zakupionego produktu są

stosowne do wybranego miejsca montażu.

• Zdemontować filtr węglowy (*), jeżeli znajduje się na

wyposażeniu (patrz odpowiedni rozdział). Filtr należy

ponownie zamontować tylko wtedy, gdy okap będzie

używany w wersji filtrującej.

• Sprawdzić, czy wewnątrz okapu nie pozostawiono

(z powodów związanych z transportem) dodatkowego

materiału dostarczanego wraz z urządzeniem (na

przykład woreczków z wkrętami (*), karty gwarancyjnej

(*) itp), ewentualnie wyjąć je i zachować.

• Jeżeli to możliwe, należy odłączyć i usunąć meble,

znajdujące się w obszarze instalacji okapu, po to aby

uzyskać łatwy dostęp do sufitu/ściany, na której ma być

zamontowany okap. W przeciwnym wypadku należy jak

najlepiej zabezpieczyć meble oraz wszystkie części

przed przypadkowym uszkodzeniem. Wybrać pł

powierzchnię, na której będzie oparty okap i elementy

wposażenia i przykryć ją folią ochronną.

• Ponadto należy sprawdzić, czy w pobliżu strefy montażu

okapu (w miejscu dostępnym również po zamontowaniu

okapu) jest dostępne gniazdko wtykowe i czy można

podłączyć okap do urządzenia odprowadzającego na

zewnątrz opary (tylko w wersji filtrującej).

Wykonać wszystkie niezbędne prace murarskie (np.:

montaż gniazdka wtykowego i/lub otwór do przejścia

przewodu odprowadzającego opary).

Okap jest zaopatrzony w kołki mocujące odpowiednie do

większości ścian i sufitów. Konieczne jest jednak zasięgnięcie

porady wykwalifikowanego technika, aby upewnić się co do

odpowiedniości materiałów w zależności od typu ściany lub

sufitu. Ściana lub sufit muszą

być odpowiednio mocne, aby

utrzymać ciężar okapu.60

W przypadku zastosowania paneli i/lub ścian i/lub wiszących

przedziałów bocznych, należy sprawdzić czy jest

wystarczająco dużo miejsca do zainstalowania okapu, oraz

czy istnieje łatwy dostęp do panelu sterowania.

Tylko dla niektórych modeli okapu

Istnieje również możliwość zakupienia dodatkowo i

zainstalowania komina ozdobnego. W takim wypadku należy

zasięgnąć informacji w autoryzowanym punkcie sprzedaży,

czy model okapu, który posiadamy jest przystosowany do

zastosowania takiej możliwości.

W celu wykonania prawidłowej instalacji urządzenia, zalecamy

najpierw zaopatrzyć się w komin, a następnie instalować

W przypadku, gdy powietrze w pomieszczeniu kuchennym

jest szczególnie zanieczyszczone, należy używać okapu

ustawionego na najwyższą prędkość. Zaleca się uruchomienie

okapu 5 minut przed przystąpieniem do gotowania

jakichkolwiek potraw i pozostawienie go włączonym jeszcze

przez ok. 15 minut po zakończeniu gotowania.

T2. Zmniejszenie prędkości

Wciskając przycisk "T2" otrzymuje się zmniejszenie

prędkości, z prędkości 4 (intensywnej) do prędkości 1.

Wciskając przycisk "T2" podczas działania prędkości 1,

okap przechodzi na stan OFF.

T3 Zwiększenie prędkości

Wciskając przycisk T3 okap przechodzi ze stanu OFF na

Wciskając przycisk (okap w stanie ON) dochodzi do

zwiększenia prędkości silnika z prędkości 1 do prędkości

Każdej prędkości odpowiada włączenie się odnośnego

Prędkość intensywna LED 4 (migocząca)

Prędkość intensywna ma ustawienie czasowe. Czas

standardowy wynosi 5 sekund po upływie, których okap

ustawia się na prędkości 2.

Aby dezaktywować funkcję przed upływem czasu należy

wcisnąć przyciskT2, okap ustawi się na prędkości 3.

T4 Ustawienie czasowe prędkości

Ustawienie czasowe włącza się wciskając przycisk T4,

po upływie ustawionego czasu okap wyłącza się.

Ustawianie czasu jest następująco podzielone:

Prędkość 1 - 20 minut (LED 1 migoczący)

Prędkość 2 - 15 minut (LED 2 migoczą

Prędkość 3 - 10 minut (LED 3 migoczący)

Prędkość 4 - 5 minut (LED 4 migoczący)

Podczas działania z ustawieniem czasowym wciskając

przycisk T2 okap wychodzi z działania z ustawieniem

czasowym i zmniejsza prędkość.

Wciskając przycisk T3 okap wychodzi z działania z

ustawieniem czasowym i zwiększa prędkość.

Wciskając przycisk T4 okap wychodzi z działania z

ustawieniem czasowym utrzymując ustawioną prędkość.

Sygnalizacja filtra tłuszczowego

Po 40 godzinach działania LED 1 migocze.

Kiedy pojawia się taka sygnalizacja zainstalowany filtr

tłuszczowy wymaga czyszczenia.

Aby zresetować sygnalizację należy wcisnąć przycisk T4

Okap wyemituje sygnał "BEEP" a LED 1 zaprzestanie

Sygnalizacja filtra węglowego

Po 160 godzinach dzia

łania LED 2 rozpoczyna migotanie.

Kiedy pojawia się ta sygnalizacja zainstalowany filtr węglowy

musi być wymieniony.

Aby zresetować sygnalizację wcisnąć przycisk T4 przez 5

Okap wyemituje sygnał "BEEP" a LED 2 zaprzestanie

W przypadku jednoczesnej sygnalizacji obydwu filtrów, LED 1

i 2 będą migotać naprzemiennie.

Reset odbywa się poprzez dwukrotne wykonanie wyżej pisane

Za pierwszym razem resetuje sygnalizację filtra węglowego,

za drugim sygnalizację filtra tłuszczowego.

W sposobie działania standard sygnalizacja filtra węglowego

W przypadku użytkowania okapu w wersji filtrującej

koniecznym jest włączenie sygnalizacji filtra węglowego.

Aktywacja sygnalizacji filtra węglowego:

Ustawić okap w pozycji OFF i wcisnąć przycisk T4 przez 5

Natychmiast po wciśnięciu przycisku zaświecą się diody

sygnalizujące aktywne filtry.

Okap wyemituje sygnał "BEEP" a LED 2 bę

LED 1 i 2 pozostaną włączone przez około 2 sekundy zanim

okap powróci do stanu OFF.61

Dezaktywacja sygnalizacji filtra węglowego:

Ustawić okap w pozycji OFF i wcisnąć przycisk T4 przez 5

Natychmiast po wciśnięciu przycisku zaświecą się diody

sygnalizujące aktywne filtry.

Okap wyemituje sygnał "BEEP" a LED 2 wyłączy się.

LED 1 pozostanie włączony przez około 2 sekundy zanim

okap powróci do stanu OFF.

Uwaga! Przed wykonaniem jakiejkolwiek czynności

czyszczenia lub konserwacji należy odłączyć okap od

zasilania wyjmując wtyczkę z gniazdka lub wyłączając

główny wyłącznik zasilania.

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz

(przynajmniej z tą samą częstotliwością, z którą wykonuje się

czyszczenie filtrów tłuszczowych) przy użyciu szmatki

nawilżonej łagodnymi środkami. Nie należy używać środków

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie przepisów dotyczących

czyszczenia urządzenia i wymiany filtrów powoduje powstanie

zagrożenia pożarem. Zaleca się zatem przestrzeganie

Producent nie ponosi żadnej odpowiedzialności za

ewentualne uszkodzenia silnika lub pożary wynikające z

nieprzestrzegania zasad konserwacji oraz wzmiankowanych

- Odłączyć panel, naciskając na dolną część dwóch prowadnic

mocowania (WEWNĘTRZNA STRONA);

- Przesunąć panel w kierunku do góry (na odcinku około

- Wyciągnąć panel w kierunku do siebie.

panel powinien być czyszczony z tą samą częstotliwością co

filtr przeciwtłuszczowy, użyć wilgotnej szmatki i łagodnego

Unikać używana ściernych środków czyszczących. NIE UŻYWAĆ SPIRYTUSU!

W trakcie montażu wykonać czynności w odwrotnym kierunku.

Uwaga! Należy zawsze kontrolować czy panel jest

prawidłowo umocowany.

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy

wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu

posiada wskaźnik – informuje o konieczności jego wymiany),

za pomocą nieagresywnego środka czyszczącego, ręcznie lub

w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce metalowy filtr tłuszczowy może

się odbarwić, ale nie zmienią się jego charakterystyczne

Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę

Filtr na węgiel ( tylko dla wersji filtrującej)

Nasycenie filtra następuje po mniej lub bardziej długim

okresie użytkowania w zależności od rodzaju kuchenki i

od regularności z jaką jest wykonywane czyszczenie filtra

przeciwtłuszczowego. Wkład filtra powinien być w ka

żdym razie wymieniony po upływie nie więcej niż czterech

miesięcy (lub, gdy wskaźnik nasycenia filtra sygnalizuje

konieczność wymiany filtra – jeżeli posiadany model jest

wyposażony w taki wskaźnik).

NIE wolno myć lub regenerować filtra.

Filtr węglowy okrągły

Założyć po jednym filtrze z każdego boku tak, aby zakryć

ochronną kratkę wirnika silnika, po czym obrócić w kierunku

zgodnym z ruchem wskazówek zegara.

Aby zdemontować, obrócić w kierunku przeciwnym do ruchu

Przed przystąpieniem do jakichkolwiek operacji związanych z

konserwacją urządzenia, należy odłączyć okap od zasilania

energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

1. Posługując się małym śrubokrętem, podważyć ochronę

2. Wymienić spaloną żarówkę. Należy stosować wyłącznie

żarówki halogenowe o maksymalnej mocy 20 W - 12 V -

G4. Nie należy dotykać żarówek rękami.

3. Umieścić oprawę przysufitową (oprawa musi zazębić się).

wietlenie nie działa należy najpierw

sprawdzić, czy lampki zostały prawidłowo zamontowane.

Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie

działa, należy zwrócić się do serwisu.62

CS - Návod na montáž a používání
