INSTRUKCJA OBSŁUGI FREE SPOT H6 LX IX A120 ELICA

PL Instrukcja montażu i obsługi

U modelů jako na obr. 1B-1C-1D-1G-1H:

ověřte, zda jste správně nasadili žárovky do uložení.55

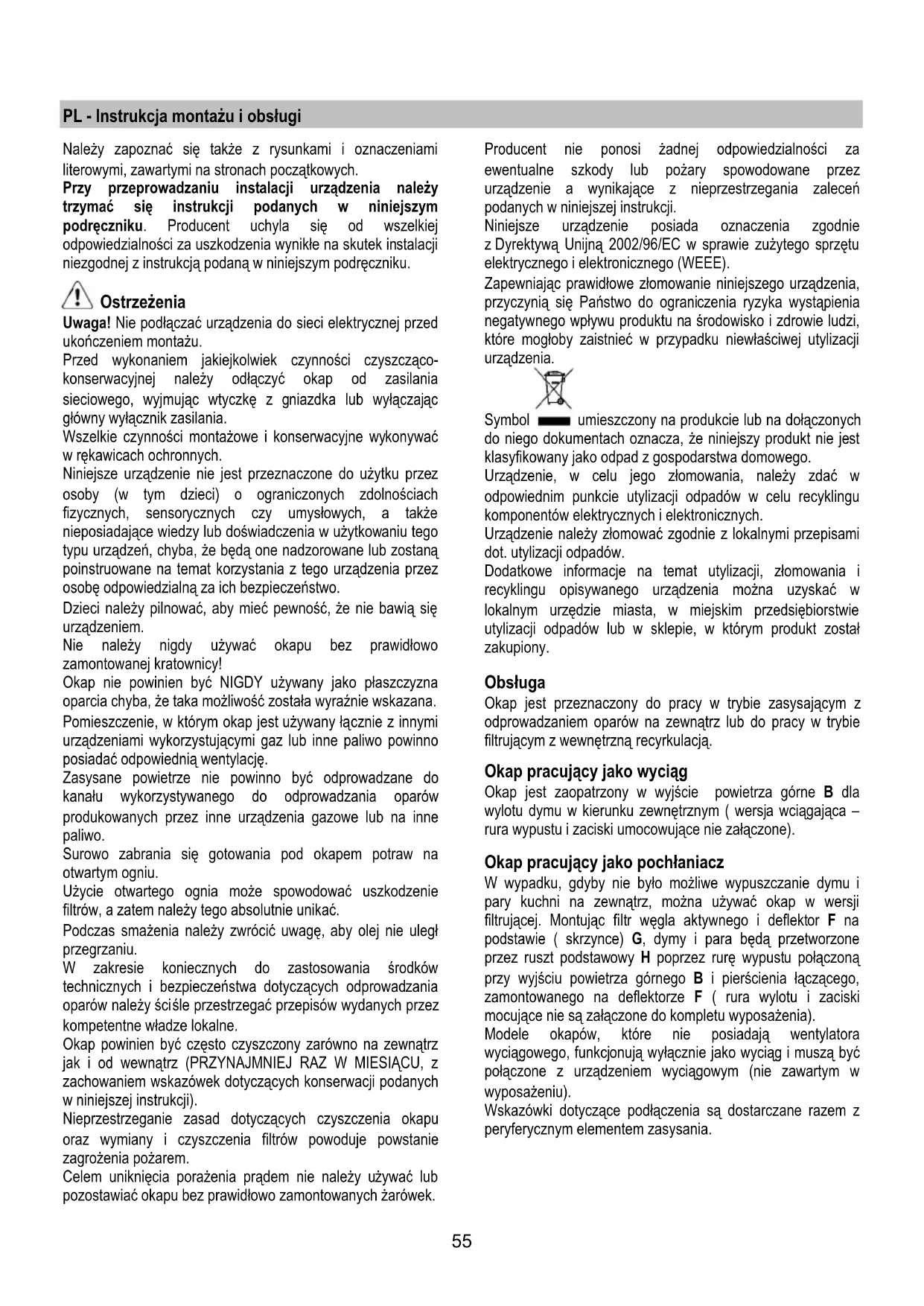

PL - Instrukcja montażu i obsługi

Należy zapoznać się także z rysunkami i oznaczeniami

literowymi, zawartymi na stronach początkowych.

Przy przeprowadzaniu instalacji urządzenia należy

trzymać się instrukcji podanych w niniejszym

podręczniku. Producent uchyla się od wszelkiej

odpowiedzialności za uszkodzenia wynikłe na skutek instalacji

niezgodnej z instrukcją podaną w niniejszym podręczniku.

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed

ukończeniem montażu.

Przed wykonaniem jakiejkolwiek czynności czyszcząco-

konserwacyjnej należy odłączyć okap od zasilania

sieciowego, wyjmując wtyczkę z gniazdka lub wyłączając

główny wyłącznik zasilania.

Wszelkie czynności montażowe i konserwacyjne wykonywać

w rękawicach ochronnych.

Niniejsze urządzenie nie jest przeznaczone do użytku przez

osoby (w tym dzieci) o ograniczonych zdolnościach

fizycznych, sensorycznych czy umysłowych, a także

nieposiadające wiedzy lub doświadczenia w użytkowaniu tego

typu urządzeń, chyba, że będą one nadzorowane lub zostaną

poinstruowane na temat korzystania z tego urządzenia przez

osobę odpowiedzialną za ich bezpieczeństwo.

Dzieci należy pilnować, aby mieć pewność,

Nie należy nigdy używać okapu bez prawidłowo

zamontowanej kratownicy!

Okap nie powinien być NIGDY używany jako płaszczyzna

oparcia chyba, że taka możliwość została wyraźnie wskazana.

Pomieszczenie, w którym okap jest używany łącznie z innymi

urządzeniami wykorzystującymi gaz lub inne paliwo powinno

posiadać odpowiednią wentylację.

Zasysane powietrze nie powinno być odprowadzane do

kanału wykorzystywanego do odprowadzania oparów

produkowanych przez inne urządzenia gazowe lub na inne

Surowo zabrania się gotowania pod okapem potraw na

Użycie otwartego ognia może spowodować uszkodzenie

filtrów, a zatem należy tego absolutnie unikać.

Podczas smażenia należy zwrócić uwagę, aby olej nie uległ

W zakresie koniecznych do zastosowania środków

technicznych i bezpieczeństwa dotyczących odprowadzania

śle przestrzegać przepisów wydanych przez

kompetentne władze lokalne.

Okap powinien być często czyszczony zarówno na zewnątrz

jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z

zachowaniem wskazówek dotyczących konserwacji podanych

w niniejszej instrukcji).

Nieprzestrzeganie zasad dotyczących czyszczenia okapu

oraz wymiany i czyszczenia filtrów powoduje powstanie

Celem uniknięcia porażenia prądem nie należy używać lub

pozostawiać okapu bez prawidłowo zamontowanych żarówek.

Producent nie ponosi żadnej odpowiedzialności za

ewentualne szkody lub pożary spowodowane przez

urządzenie a wynikające z nieprzestrzegania zaleceń

podanych w niniejszej instrukcji.

Niniejsze urządzenie posiada oznaczenia zgodnie

z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprzętu

elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia,

przyczynią się Państwo do ograniczenia ryzyka wystąpienia

negatywnego wpływu produktu na środowisko i zdrowie ludzi,

które mogłoby zaistnieć w przypadku niewłaściwej utylizacji

umieszczony na produkcie lub na dołączonych

do niego dokumentach oznacza, że niniejszy produkt nie jest

klasyfikowany jako odpad z gospodarstwa domowego.

Urządzenie, w celu jego złomowania, należy zdać w

odpowiednim punkcie utylizacji odpadów w celu recyklingu

komponentów elektrycznych i elektronicznych.

Urządzenie należy złomować zgodnie z lokalnymi przepisami

dot. utylizacji odpadów.

Dodatkowe informacje na temat utylizacji, złomowania i

recyklingu opisywanego urządzenia można uzyskać w

lokalnym urzędzie miasta, w miejskim przedsiębiorstwie

utylizacji odpadów lub w sklepie, w którym produkt został

Okap jest przeznaczony do pracy w trybie zasysającym z

odprowadzaniem oparów na zewnątrz lub do pracy w trybie

filtrującym z wewnętrzną recyrkulacją.

Okap pracujący jako wyciąg

Okap jest zaopatrzony w wyjście powietrza górne B dla

wylotu dymu w kierunku zewnętrznym ( wersja wciągająca –

rura wypustu i zaciski umocowujące nie załączone).

Okap pracujący jako pochłaniacz

W wypadku, gdyby nie było możliwe wypuszczanie dymu i

pary kuchni na zewnątrz, można używać okap w wersji

filtrującej. Montując filtr węgla aktywnego i deflektor F na

podstawie ( skrzynce) G, dymy i para będą przetworzone

przez ruszt podstawowy H poprzez rurę wypustu połączoną

przy wyjściu powietrza górnego B i pierścienia łączącego,

zamontowanego na deflektorze F ( rura wylotu i zaciski

mocujące nie są załączone do kompletu wyposażenia).

Modele okapów, które nie posiadają wentylatora

wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być

połączone z urządzeniem wyciągowym (nie zawartym w

Wskazówki dotyczące podłączenia są dostarczane razem z

peryferycznym elementem zasysania.56

Minimalna odległość między powierzchnią, na której znajdują

się naczynia na urządzeniu grzejnym a najniższą częścią

okapu kuchennego powinna wynosić nie mniej niż 50cm w

przypadku kuchenek elektrycznych i nie mniej niż 75cm w

przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest

większa odległość, należy dostosować się do do takich

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na

tabliczce umieszczonej w wewnętrznej części okapu. Jeśli

okap jest wyposażony we wtyczkę, należy ją podłączyć do

gniazdka zgodnego z obowiązującymi normami i

umieszczonego w łatwo dostępnym miejscu. Jeśli okap nie

jest wyposażony we wtyczkę (bezpośrednie podłączenie do

sieci) lub wtyczka nie znajduje się w łatwo dostępnym

miejscu, należy zastosować znormalizowany wyłącznik

dwubiegunowy, który umożliwi całkowite odcięcie od sieci

elektrycznej w warunkach nadprądowych kategorii III, zgodnie

z zasadami instalacji.

Uwaga: przed podłączeniem okapu do zasilania sieciowego i

sprawdzeniem jego prawidłowego działania należy zawsze

skontrolować czy kabel zasilania został prawidłowo

Okap jest zaopatrzony w kołki mocujące odpowiednie do

większości ścian i sufitów. Konieczne jest jednak zasięgnięcie

porady wykwalifikowanego technika, aby upewnić się co do

odpowiedniości materiałów w zależności od typu ściany lub

sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby

wytrzymać ciężar okapu.

Montaż wstępny deflektora ( Fig 6 – trzy części – tylko dla

wersji filtrującej )

Zamontować wstępnie trzy części deflektora za pomocą

dwóch śrub, szerokość deflektora musi być identyczna z

szerokością skrzynki podtrzymującej kominy.

Odłączyć sieć elektryczną od sieci głównej domowej w fazie

połączenia elektrycznego.

1. Wyregulować rozciągłość

struktury podtrzymującej okap,

od tej regulacji zależeć będzie wysokość końcowa okapu,

należy pamiętać, że okap na końcu instalacji musi być

odległy od powierzchni palników conajmniej 50 cm w

przypadku palników elektrycznych i 75 cm w przypadku

palników gazowych lub mieszanych.

2. a) Umocować dwie części struktury za pomocą ośmiu

b) Jeśli zaopatrzona jest ona w rozciąganie struktury

powyżej minimum, montować skrzynkę umacniającą S

do m kraty z czterema śrubami.

3. Na pion powierzchni palników nałożyć schemat wiercenia

w suficie ( centrum schematu musi odpowiadać centrum

powierzchni kuchenki i boki muszą być równoległe do

boków powierzchni gotowania – bok schematu z napisem

FRONT zgodny jest z bokiem płyty kontrolnej).

Przygotować połączenie elektryczne.

4. Wiercić według wskazówek ( sześć dziur dla sześciu

łków do muru – cztery kołki do zawieszeni ), wkręcić

cztery śruby do dziur zewnętrznych zostawiając

przestrzeń pomiędzy główką śrubki a sufitem około 1 cm.

5. Włożyć rurę wylotu do wewnątrz kraty i połączyć z

pierścieniem łączącym z wnęką silnika ( rura wylotu i

zaciski montowania nie załączone do wyposażenia).

6. Zawiesić kratę na czterech śrubach ( zobacz czynność 4

) UWAGA! Bok kraty ze skrzynką połączenia jest zgodny

z bokiem płyty kontrolnej okapu montowanego.

7. Zakręcić silnie cztery śruby.

8. Włożyć i zakręcić silnie następne dwie ś

montażu bezpieczeństwa, które zostały wolne.

9. Wykonać połączenie elektryczne do sieci domowej, sieć

elektryczna może zostać włączona po całkowitym

zakończeniu montażu.

10. Założyć okap na kratę kontrolując prawidłowe i

perfekcyjne założenie – aby zamontować okap na kratą

zakręcić częściowo cztery śruby ( patrz czynność nr 12).

11. Umocować okap do kraty za pomocą dwóch śrub, służyć

będą również do centrowania dwóch części.

12. Zakręcić silnie cztery śruby, które mocują kratę do okapu.

13. W przypadku funkcji ss

ącej ( 13 A ) połączyć końcówkę

rury wylotowej do urządzenia wylotowego mieszkania. W

przypadku funkcji filtrującej ( 13 F ) zamontować deflektor

F na kratę i przymocować za pomocą czterech śrub do

odpowiedniej skrzynki, połączyć na końcu rurę wypustu

do pierścienia łączącego miejsce na deflektorze.

14. Zamontować załączone nakrętki haków mocujących do

wewnątrz części kominów górnych i dolnych, w

korespondencji z otworami prostokątnymi, w sumie musi

być zamontownych 14 nakrętek.

15. Połączyć dwie części górne kominów do przykrywy kratki

w taki sposób, że szczeliny obecne w odpowiednich

częściach będą położone jedna na jednym boku

sterowania i druga na boku przeciwnym.

Połączyć obydwie struktury posługując się 8 wkrę

z każdej strony – zob. także schemat połączeń struktur).

16. Umocować do kraty komin górny w pobliżu sufitu za

pomocą dwóch śrub ( jedna na bok ).

17. Wykonać połączenie elektryczne do tablicy przyrządów i

18. Połączyć dwie struktury dolne komina tak, aby zakrywały

kratę, posługując się 6 wkrętami (3 z każdej strony – zob.

także schemat połączeń struktur).

19. Włożyć część dolną komina do odpowiedniej części

przykrycia całkowitego otworu silnika i skrzynki

połączenia elektrycznego umocować dwoma śrubami na

20. Zamontować dwie nakrętki ( załączone do wyposażenia )

do przykrycia punktów zamocowania części komina

dolnego.( UWAGA ! NAK

ŁADKI DO KOMINA DOLNEGO SĄ ROZPOZNAWALNE GDYŻ SĄ WĄSKIE I MNIEJ GŁĘBOKIE). Nakrętki szersze i głębsze są używane do

komina górnego i mogą być przycinane według rozmiaru.57

Modele opisane na rysunku 1H: są wyposażone w

taśmę klejącą dwustronną, która powinna być pocięta na 8 odcinków i użyta do umocowania przykrywek. 21. Załączyć sieć elektryczną i skontrolować prawidłowe funkcjonowanie okapu.

Opis okapu Rys. 1 1. Panel sterowniczy 2. Filtr przeciwtłuszczowy 3. Uchwyt osłony filtra przeciwtłuszczowego 4. Żarówka halogenowa 5. Osłona przeciw parze 6. komin teleskopowy 7. wylot powietrza ( tylko w wersji filtrującej)

Działanie okapu W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu

ustawionego na najwyższą prędkość. Zaleca się uruchomienie

wyciągu 5 minut przed przystąpieniem do gotowania

jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania. Model ze sterowaniem elektronicznym

1. Przycisk OFF silnika 2. Przycisk ON i przycisk wyboru szybkości silnika 1 – 2 – 3 – 1 – 2... 3. LED wskazówka szybkości 1

4. LED wskazówka szybkości 2 i nasycenia filtra przeciwtłuszczowego ( w tym ostatnim przypadku Led wysyła sygnał przerywany – zobacz instrukcje czyszczenia filtrów tłuszczowych) . Po tym jak został umyty filtr przeciwtłuszczowy,

przycisnąć przycisk 1 ( zobacz na stronie poprzedniej)

przez około trzy sekundy, aż do wydania przez system

sygnału akustycznego ( bip), Led 4 przestanie migać.

5. LED wskazówka szybkości 3 i nasycenia węgla aktywnego ( w tym ostatnim przypadku Led wysyła sygnały przerywane – zobacz instrukcja wymiany filtra i węgla aktywnego) UWAGA! Urządzenie sygnalizujące nasycenie filtra i węgla aktywnego jest nieaktywne. W przypadku, jeśli chce się zainstalować filtr z węglem

aktywnym należy włączyć działalność urządzenia

sygnalizującego nasycenie filtra węgla aktywnego. W

związku z tym należy przycisnąć jednocześnie przycisk 2 i 7 przez 3 sekundy, na początku tej czynności migać będzie tylko LED 4, po 3 sekundach rozpocznie miganie również LED 5, aby wskazać, że urządzenie kontroli

nasycenia filtra węgla aktywnego jest włączone.

Aby przerwać działanie przycisnąć ponownie dwa przyciski: po trzech sekundach LED5 przestanie migać, urządzenie jest wyłączone. Po umyciu i wymienieniu filtra z węglem aktywnym, przycisnąć przycisk 1 ( zobacz strona poprzednia) przez

około 3 sekundy, aż do momentu gdy system wyda

dźwięk akustyczny ( bip ). Led 5 przestanie migać.

6. LED wskazówka mocnej szybkości.

7. Przycisk włączenia mocnej szybkości. Tą szybkość

zaleca się używać jak skoncetrowanie dymów i

zapachów jest szczególnie duże ( np jak gotuje się ryby

lub smaży się). Włączona szybkość intensywna będzie funkcjonować przez oko ło pięć minut, po czym okap

wróci do poprzednio wybranej szybkości ( od 1 do 3 ) lub

zgasi się jeśli wcześniej nie została zaprogramowana

żadna szybkość. Aby ponownie włączyć intensywność

przed upływem pięciu minut przycisnąć ponownie przycisk 1 lub 2. 8. Przycisk zgaszenia świateł.

9. Przycisk zapalenia świateł.

W przypadku ewentualnych niezgodności w funkcjonowaniu przed zwróceniem sią do punktu napraw odłączyć przez

conajmniej pięć sekund urządzenie od zasilania elektrycznego

wyciągając wtyczkę z gniazdka i połączyć ponownie.

W przypadku gdy nieprawidłowości w działaniu powtórzą się

zwrócić sią do punktu napraw. Funkcjonowanie – Model wyposażony w pulpit przyciskowy Opis panelu sterowniczego i funkcjonowania okapu

a. ON/OFF oświetlenie b. OFF silniki c. - d. - e. Moc zasysania minimalna (c.), średnia (d.), maksymalna (e.). f. Lampka kontrolna funkcjonowania okapu, (jeżeli przewidziana). Funkcjonowanie okapu

ABCD FEG A. Przycisk OFF – wyłączony (wyświetlacz wyłączony) /

Stand by – w gotowości (dioda na wyświetlaczu zapalona)

– przytrzymać przycisk, aby wybrać żądaną funkcję.58

B. Przycisk ON/OFF - włączający / wyłączająca oświetlenie

C. Regulator czasowy (podaje wybraną prędkość przy czym

w dolnej części wyświetlacza pojawi się migający).

Regulator czasowy służy do uruchomienia okapu przez

określony okres czasu:

20 minut jeżeli została wybrana prędkość 1

15 minut jeżeli została wybrana prędkość 2

10 minut jeżeli została wybrana prędkość 3

5 minut jeżeli została wybrana prędkość intensywna P D. wyświetlacz – podaje informacje dotyczące:

• Prędkości (1-2-3-P),

• konieczności czyszczenia filtrów przeciwtłuszczowych

(wskaźnik zanieczyszczenia filtrów

przeciwtłuszczowych – na wyświetlaczu pojawi się

Po umyciu filtru przeciwt

łuszczowego, należy trzymać

nacisnięty przycisk A przez ok. 3 sekundy.

Litera F zniknie z wyświetlacza

• Jeżeli trzeba wymienić filtr węglowy (wskaźnik

zanieczyszczenia filtru węglowego – na wyświetlaczu

pojawi się litera C).

Po dokonaniu wymiany filtru węglowego należy

trzymać naciśnięty przycisk A przez ok. 3 sekundy.

Litera C zniknie z wyświetlacza.

• Jeżeli led, znajdujący się na dole po prawej stronie

jest zapalony lecz nie miga, wtedy informuje o

gotowości do funkcjonowania okapu (pozycja

”gotowości/stand by”), Led migający informuje, że przy

wybranej prędkości został włączony regulator

Uwaga! Wskażnik zanieczyszczenia filtru węglowego

zwykle jest nieaktywny. Aby aktywować wskażnik należy:

ustawić okap na OFF (wyświetlacz wyłączony), nacisnąć

jednocześnie przez 3 sekundy przyciski C i G.

wietlaczu najpierw pojawi się litera F (wskaźnik

zanieczyszczenia filtru metalowego przeciwtłuszczowego)

a następnie po upływie ok. 3 sekund pojawi się także litera

C (wskaźnik zanieczyszczenia filtru węglowego). Oznacza

to, że wskaźnik zanieczyszczenia filtru jest aktywny.

Aby dezaktywować wskaźnik zanieczyszczenia filtru

należy powtórzyć operację aż do chwili zniknięcia litery C

(wskaźnik zanieczyszczenia filtru węglowego.

E. Takim przyciskiem można zmniejszyć prędkość.

F. Takim przyciskiem można zwiększyć prędkość.

G. Przycisk włączający stopień intensywny mocy, regulowany

czasowo. Okap będzie funkcjonował w takim trybie przez

5 minut, po czym wróci do poprzedniego stanu.

Na wyświetlaczu pojawi się litera P i mały punkt migający.

Naciskając przycisk A można anulować taką

W przywadku nieprawidłowego funkcjonowania okapu, należy

wyłączyć urządzenie z zasilania elektrycznego przez

przynajmniej 5 sekund, po czym ponownie podłączyć. Jeżeli

nieprawidłowości nie ustąpią, należy zwrócić się do serwisu

Uwaga! Przed wyłączeniem okapu z zasilania elektrycznego,

należy nacisnąć przycisk A.

Uwaga! Przed wykonaniem jakiejkolwiek czynności

czyszcząco-konserwacyjnej należy odłączyć okap od

zasilania sieciowego wyjmując wtyczkę z gniazdka lub

wyłączając główny wyłącznik zasilania.

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz

(przynajmniej z tą samą częstotliwością, z którą wykonuje się

czyszczenie filtrów przeciwtłuszczowych) przy użyciu szmatki

nawilżonej łagodnymi środkami. Nie należy używać środków

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie przepisów dotyczących

czyszczenia urządzenia i wymiany filtrów powoduje powstanie

zagrożenia pożarem. Zaleca się zatem przestrzeganie

Producent nie ponosi żadnej odpowiedzialności za

ewentualne szkody powstałe w odniesieniu do silnika lub

pożary wynikające z nieprzestrzegania zasad konserwacji

oraz wzmiankowanych wyżej instrukcji.

Filtr przeciwtłuszczowy

Musi być czyszczony co najmniej raz w miesiącu (lub gdy

wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu

posiada wskaźnik – informuje o konieczności jego wymiany),

za pomocą nieżrącego środka czyszczącego, ręcznie lub

w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce filtr przeciwtłuszczowy metaliczny

może się odbarwić, ale nie zmienią się jego charakterystyczne

Aby rozmontować filtr tłuszczowy pociągnąć rączkę otwarcia

Filtr na węgiel ( tylko dla wersji filtrującej)

Zatrzymuje przykre zapachy pochodzące z gotowania.

Filtr węglowy może być myty co dwa miesiące (lub jeżeli

wskażnik zanieczyszczenia filtrów – jeżeli wasz model okapu

posiada wskażnik – informuje o konieczności wymiany filtrów)

w ciepłej wodzie i środkami odpowiednimi lub w zmywarce w

temperaturze 65°( w wypadku mycia w zmywarce zastosować

cykl pełny bez innych przedmiotów w zmywarce ).

Usunąć nadmiar wody bez niszczenia filtra, potem zdjąć

materacyk znajdujący się wewnątrz ochrony plastikowej i

włożyć go do piekarnika na dziesięć minut w temperaturze

100° aby osuszyć go całkowicie.

Wymienić materacyk co trzy lata i za każdym razem jak

materiał jest uszkodzony.

Zdjąć ramkę podtrzymującą filtr obracając o 90° uchwyt (g)

który umocowuje go do okapu.

Włożyć materacyk (i) węglowy do wnętrza ramki (h) i

wszystko na właściwym miejscu. (j).

Można stosować filtr węglowy tradycyjny, który nie należy

czyścić ani regenerować, lecz należy wymieniać co 3 – 4

Rama spawana jest z materacem filtru węglowego i dlatego59

nie należy stosowć ramy, która ewentualnie zawarta jest w

Umieścić filtr w przeznaczonym do tego miejscu, po czym

umocować go za pomocą urządzeń blokujących.

Przed przystąpieniem do jakichkolwiek operacji związanych z

konserwacją urządzenia, należy wyłączyć okap z sieci

zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Przy modelach jak podano na rys. 1A, postępować

1. Nacisnąć oprawę przysufitową, a następnie usunąć ją

2. Wymienić spaloną żarówkę. Należy stosować wyłącznie

żarówki halogenowe o maksymalnej mocy 20 W (G4). Nie

należy dotykać żarówek rękami.

3. Umieścić oprawę przysufitową (oprawa musi zazębić się).

Przy modelach jak podano na rys. 1B-1C-1D-1G-1H,

1. Posługując się małym śrubokrętem, podważyć ochronę

lampy i usunąć ją (rys. 4B).

2. Wymienić spaloną żarówkę. Należy stosować wyłącznie

żarówki halogenowe o maksymalnej mocy 20 W (G4). Nie

należy dotykać żarówek rękami.

3. Umieścić oprawę przysufitową (oprawa musi zazębić się).

Przy modelach jak podano na rys. 1E, postępować

1. Posługując się małym śrubokrętem, podważyć ochron

lampy i usunąć ją (rys. 4C).

2. Wymienić spaloną żarówkę. Należy stosować wyłącznie

żarówki halogenowe PHILIPS STANDARD LINE kod

425409 o mocy 12V 20W 30ş Ř35 12V GU4.

W przypadku, gdy oświetlenie nie działa należy najpierw

sprawdzić, czy lampki zostały wkręcone prawidłowo. Jeżeli po

przeprowadzeniu takiej kontroli oświetlenie nadal nie działa,

należy zwrócić się do serwisu.60

HU - Felszerelési és használati utasítás
