PL Instrukcja montau i obsugi

henvendelse til et servicecenter.63

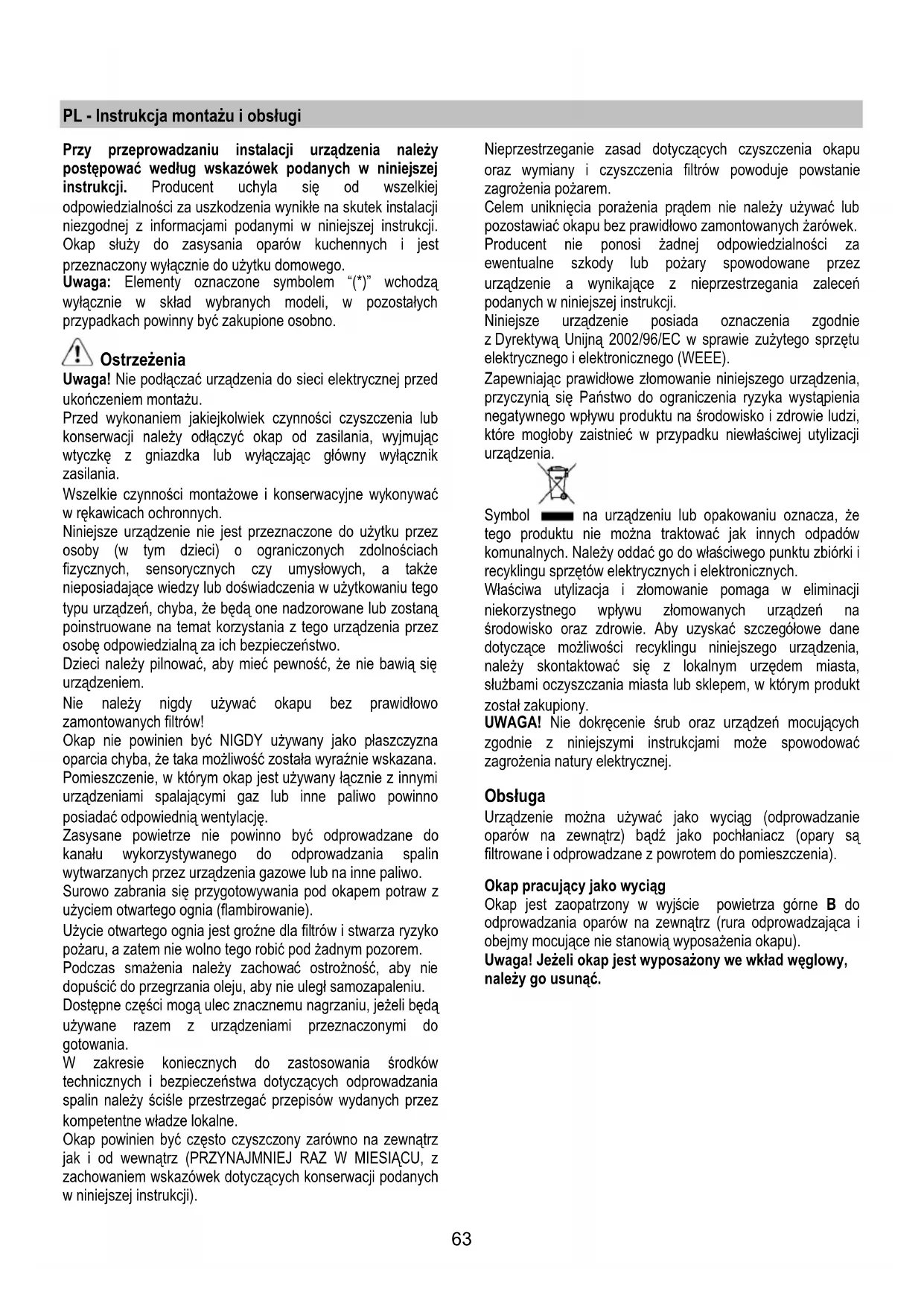

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy

postępować według wskazówek podanych w niniejszej

instrukcji. Producent uchyla się od wszelkiej

odpowiedzialności za uszkodzenia wynikłe na skutek instalacji

niezgodnej z informacjami podanymi w niniejszej instrukcji.

Okap służy do zasysania oparów kuchennych i jest

przeznaczony wyłącznie do użytku domowego.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzą

wyłącznie w skład wybranych modeli, w pozostałych

przypadkach powinny być zakupione osobno.

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed

ukończeniem montażu.

Przed wykonaniem jakiejkolwiek czynności czyszczenia lub

konserwacji należy odłączyć okap od zasilania, wyjmując

wtyczkę z gniazdka lub wyłączając główny wyłącznik

Wszelkie czynności montażowe i konserwacyjne wykonywać

w rękawicach ochronnych.

Niniejsze urządzenie nie jest przeznaczone do użytku przez

osoby (w tym dzieci) o ograniczonych zdolnościach

fizycznych, sensorycznych czy umysłowych, a także

nieposiadające wiedzy lub doświadczenia w użytkowaniu tego

typu urządzeń, chyba, że będą one nadzorowane lub zostaną

poinstruowane na temat korzystania z tego urządzenia przez

osobę odpowiedzialną za ich bezpieczeństwo.

Dzieci należy pilnować, aby mieć pewność, że nie bawią

Nie należy nigdy używać okapu bez prawidłowo

zamontowanych filtrów!

Okap nie powinien być NIGDY używany jako płaszczyzna

oparcia chyba, że taka możliwość została wyraźnie wskazana.

Pomieszczenie, w którym okap jest używany łącznie z innymi

urządzeniami spalającymi gaz lub inne paliwo powinno

posiadać odpowiednią wentylację.

Zasysane powietrze nie powinno być odprowadzane do

kanału wykorzystywanego do odprowadzania spalin

wytwarzanych przez urządzenia gazowe lub na inne paliwo.

Surowo zabrania się przygotowywania pod okapem potraw z

użyciem otwartego ognia (flambirowanie).

Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko

pożaru, a zatem nie wolno tego robić pod żadnym pozorem.

Podczas smażenia należy zachować ostrożność, aby nie

dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.

ą ulec znacznemu nagrzaniu, jeżeli będą

używane razem z urządzeniami przeznaczonymi do

W zakresie koniecznych do zastosowania środków

technicznych i bezpieczeństwa dotyczących odprowadzania

spalin należy ściśle przestrzegać przepisów wydanych przez

kompetentne władze lokalne.

Okap powinien być często czyszczony zarówno na zewnątrz

jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z

zachowaniem wskazówek dotyczących konserwacji podanych

w niniejszej instrukcji).

Nieprzestrzeganie zasad dotyczących czyszczenia okapu

oraz wymiany i czyszczenia filtrów powoduje powstanie

Celem uniknięcia porażenia prądem nie należy używać lub

pozostawiać okapu bez prawidłowo zamontowanych żarówek.

Producent nie ponosi żadnej odpowiedzialności za

ewentualne szkody lub pożary spowodowane przez

urządzenie a wynikające z nieprzestrzegania zaleceń

podanych w niniejszej instrukcji.

Niniejsze urządzenie posiada oznaczenia zgodnie

z Dyrektywą Unijną 2002/96/EC w sprawie zuż

elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia,

przyczynią się Państwo do ograniczenia ryzyka wystąpienia

negatywnego wpływu produktu na środowisko i zdrowie ludzi,

które mogłoby zaistnieć w przypadku niewłaściwej utylizacji

na urządzeniu lub opakowaniu oznacza, że

tego produktu nie można traktować jak innych odpadów

komunalnych. Należy oddać go do właściwego punktu zbiórki i

recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji

niekorzystnego wpływu złomowanych urządzeń na

środowisko oraz zdrowie. Aby uzyskać szczegółowe dane

dotyczące możliwości recyklingu niniejszego urządzenia,

należy skontaktować się z lokalnym urzędem miasta,

służbami oczyszczania miasta lub sklepem, w którym produkt

UWAGA! Nie dokręcenie śrub oraz urządzeń mocujących

zgodnie z niniejszymi instrukcjami może spowodować

zagrożenia natury elektrycznej.

Urządzenie można używać jako wyciąg (odprowadzanie

oparów na zewnątrz) bądź jako pochłaniacz (opary są

filtrowane i odprowadzane z powrotem do pomieszczenia).

Okap pracujący jako wyciąg

Okap jest zaopatrzony w wyjście powietrza górne B do

odprowadzania oparów na zewnątrz (rura odprowadzająca i

obejmy mocujące nie stanowią wyposażenia okapu).

Uwaga! Jeżeli okap jest wyposażony we wkład węglowy,

Okap pracujący jako pochłaniacz

W wypadku, gdyby nie było możliwe wypuszczanie dymu i

pary kuchni na zewnątrz, można używać okap w wersji

filtrującej. Montując filtr węgla aktywnego i deflektor F na

podstawie ( skrzynce) G, dymy i para będą przetworzone

przez ruszt podstawowy H poprzez rurę wypustu połączoną

przy wyjściu powietrza górnego B i pierścienia łączącego,

zamontowanego na deflektorze F ( rura wylotu i zaciski

mocujące nie są załączone do kompletu wyposażenia).

Uwaga! Jeżeli okap nie jest wyposażony we wkład

węglowy, należy go zamówić i zamontować przed

przystąpieniem do używania okapu.

Modele okapów, które nie posiadają wentylatora

wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być

czone z urządzeniem wyciągowym (nie zawartym w

Wskazówki dotyczące podłączenia są dostarczane razem z

zewnętrznym urządzeniem wyciągowym.

Minimalna odległość między powierzchnią, na której znajdują

się naczynia na urządzeniu grzejnym a najniższą częścią

okapu kuchennego powinna wynosić nie mniej niż 50cm w

przypadku kuchenek elektrycznych i nie mniej niż 65cm w

przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest

większa odległość, należy dostosować się do takich wskazań.

Podłączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na

tabliczce umieszczonej w wewnętrznej części okapu. Jeśli

okap jest wyposażony we wtyczkę, należy ją podłączyć do

gniazdka zgodnego z obowiązującymi normami i

umieszczonego w łatwo dostępnym miejscu, również po

zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie

podłączenie do sieci) lub wtyczka nie znajduje się w łatwo

dostępnym miejscu, również po zakończonej instalacji, należy

zastosować znormalizowany wyłącznik dwubiegunowy, który

umożliwi całkowite odcięcie od sieci elektrycznej w warunkach

nadprądowych kategorii III, zgodnie z zasadami instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do

zasilania i sprawdzeniem poprawności jego działania należy

się zawsze upewnić, czy przewód zasilający jest prawidł

Okap jest wyposażony w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go zamówić w

biurze obsługi serwisowej.

Uwaga: okap można zainstalować zarówno z kominem, jak i

Przed przystąpieniem do instalacji:

• Sprawdzić czy wymiary zakupionego produktu są

stosowne do wybranego miejsca montażu.

• W celu ułatwienia montażu zaleca się chwilowe usunięcie

filtrów przeciwtłuszczowych i innych demontowalnych

części, których opis montażu i demontażu jest podany w

niniejszej instrukcji.

Po zakończeniu montażu wszystkie tymczasowo

zdemontowane części należy ponownie prawidłowo

Odnośnie demontażu należy skonsultować stosowne

• Zdemontować filtr węglowy (*), jeżeli znajduje się na

wyposażeniu (patrz stosowny rozdział). Filtr należy

ponownie zamontować tylko, jeżeli okap będzie używany

w wersji filtrującej.

• Sprawdzić czy wewnątrz okapu nie pozostawiono (z

powodów transportowych) dodatkowego materiału

dostarczanego wraz z urządzeniem (na przykład

woreczków z wkrętami (*), karty gwarancyjnej (*) itp),

ewentualnie je wyjąć i przechować.

• Jeżeli możliwe należy odłączyć i wyjąć wystające lub

przesuwane części korpusu tak, by uzyskać łatwiejszy

dostęp do tylnej ściany/muru. W innym przypadku należy

zabezpieczyć tylną część, płytę kuchenną lub inne części

przed przypadkowym uszkodzeniem. Ułożyć części do

zamontowania na płaskiej powierzchni i połączyć je ze

• W trakcie wykonywania elektrycznego podłączenia okapu

należy go odłączyć od zasilania wyłączając zasilanie

elektryczne z głównej rozdzielnicy domowej.

• Ponadto, należy sprawdzić czy w pobliżu strefy montaż

okapu (w miejscu dostępnym również po zamontowaniu

okapu) jest dostępne gniazdko wtykowe i czy można

podłączyć okap do urządzenia odprowadzającego na

zewnątrz opary (tylko w wersji filtrującej).

Wykonać wszystkie niezbędne prace murarskie (np.:

montaż gniazdka wtykowego i/lub otwór do przejścia

przewodu odprowadzającego opary).

Okap jest zaopatrzony w kołki mocujące odpowiednie do

większości ścian i sufitów. Konieczne jest jednak zasięgnięcie

porady wykwalifikowanego technika, aby upewnić się co do

odpowiedniości materiałów w zależności od typu ściany lub

sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby

utrzymać ciężar okapu.

Instalacja bez komina

1. Ołówkiem narysować na ścianie, aż do sufitu, linię

odpowiadającą linii osiowej, która ułatwi wykonanie

2. Przyłożyć schemat wiercenia do ściany: pionowa linia

osiowa na schemacie wiercenia powinna się pokrywać z

linią osiową narysowaną na ścianie, poza tym dolna

krawędź schematu wiercenia odpowiada dolnej krawędzi

3. Przyłożyć dolny wspornik do schematu wiercenia, tak aby

pokrywał się z narysowanym prostokątem, następnie

zaznaczyć i wywiercić dwa otwory zewnętrzne.

Uwaga: Należy wykonać wszystkie otwory wskazane na

szablonie montażowym: 2 górne są potrzebne do

zaczepienia okapu, natomiast dolne (zwykle 1 środkowy

lub większa ilość bocznych) służą do jego ostatecznego

zamocowania i zabezpieczenia.

Zdjąć schemat wiercenia, włożyć do ściany kołki i za

pomocą dwóch wkrętów 5x45mm zamocować wspornik

4. Zawiesić okap na dolnym wsporniku.

5. Wyregulować odległość okapu od ściany.

6. Wyregulować ustawienie okapu w poziomie.

7. Ostatecznie przymocować okap do ściany

Wykonać podłączenie przewodu odprowadzania dymu

(przewód oraz zaciski montażowe nie znajdują się w

wyposażeniu, należy je dokupić) do pierścienia

łączącego, umieszczonego nad zespołem silnika

Drugi koniec przewodu należy podłączyć do systemu

wyciągu dymu na zewnątrz, o ile okap jest użytkowany w

Okap pracujący jako pochłaniacz.

Zdemontować złączkę wylotu powietrza i założyć kratkę

Uwaga! Jeżeli okap nie jest wyposażony we wkład

węglowy, należy go zamówić i zamontować przed

przystąpieniem do używania okapu.

żyć przedni panel i wykonać podłączenie elektryczne

10. Przykręcić przedni panel za pomocą 6 wkrętów (3 po

11. Założyć i zablokować panele boczne, opuszczając je w

12. Założyć górny wspornik blokujący i zamocować go przy

13. Wykonać podłączenie elektryczne.

Załączyć sieć elektryczną i skontrolować prawidłowe

funkcjonowanie okapu.Połączenie elektryczne.

Instalacja z kominem

1. Ołówkiem narysować na ścianie, aż do sufitu, linię

odpowiadającą linii osiowej, która ułatwi wykonanie

żyć schemat wiercenia do ściany: pionowa linia

osiowa na schemacie wiercenia powinna się pokrywać z

linią osiową narysowaną na ścianie, poza tym dolna

krawędź schematu wiercenia odpowiada dolnej krawędzi

3. Przyłożyć dolny wspornik do schematu wiercenia, tak aby

pokrywał się z narysowanym prostokątem, następnie

zaznaczyć i wywiercić dwa otwory zewnętrzne.

Uwaga: Należy wykonać wszystkie otwory wskazane na

szablonie montażowym: 2 górne są potrzebne do

zaczepienia okapu, natomiast dolne (zwykle 1 środkowy

lub większa ilość bocznych) służą do jego ostatecznego

zamocowania i zabezpieczenia.

Zdjąć schemat wiercenia, włożyć do ściany kołki i za

pomocą dwóch wkrętów 5x45mm zamocować wspornik

łożyć wspornik przewodów kominowych „G” do

ściany przylegającej do sufitu, wykorzystać wspornik

przewodów kominowych jako schemat wiercenia

(czasami na wsporniku umieszczony jest mały otwór,

który powinien się pokrywać z wcześniej narysowaną na

ścianie linią) i zaznaczyć ołówkiem miejsca 2 otworów,

wywiercić je (Ø8mm), włożyć 2 kołki.

5. Przymocować wspornik przewodów kominowych do

ściany za pomocą 2 wkrętów 5x45mm.

6. Zawiesić okap na dolnym wsporniku.

7. Wyregulować odległość okapu od ściany.

8. Wyregulować ustawienie okapu w poziomie.

9. Ostatecznie przymocować okap do ściany

10. Wykonać podłączenie przewodu odprowadzania dymu

(przewód oraz zaciski montażowe nie znajdują się w

y je dokupić) do pierścienia

łączącego, umieszczonego nad zespołem silnika

Drugi koniec przewodu należy podłączyć do systemu

wyciągu dymu na zewnątrz, o ile okap jest użytkowany w

wersji zasysającej. W przypadku zamiaru użytkowania

okapu w wersji z filtrem należy przymocować do

wspornika przewodów kominowych G deflektor F i

podłączyć drugi koniec przewodu do pierścienia

łączącego, znajdującego się na deflektorze F.

11. Wykonać podłączenie elektryczne.

13. Za pomocą dwóch wkrętów przymocować komin do

wspornika przewodów kominowych G.

14. Założyć przedni panel i wykonać podłączenie elektryczne

przedni panel za pomocą 6 wkrętów (3 po

16. Założyć i zablokować panele boczne, opuszczając je w

17. Założyć górny wspornik blokujący i zamocować go przy

Załączyć sieć elektryczną i skontrolować prawidłowe

funkcjonowanie okapu.Połączenie elektryczne.66

1. Panel sterowniczy

2. Filtr przeciwtłuszczowy

3. Uchwyt osłony filtra przeciwtłuszczowego

4. Żarówka halogenowa

5. Osłona przeciw parze

6. komin teleskopowy

7. wylot powietrza ( tylko w wersji filtrującej)

W przypadku, gdy powietrze w pomieszczeniu kuchennym

jest szczególnie zanieczyszczone, należy używać okapu

ustawionego na najwyższą prędkość. Zaleca się uruchomienie

okapu 5 minut przed przystąpieniem do gotowania

jakichkolwiek potraw i pozostawienie go włączonym jeszcze

przez ok. 15 minut po zakończeniu gotowania.

1. Przycisk ON/OFF Oświetlenia: nacisnąć i zwolnić w

celu włączenia i wyłączenia oświetlenia o wcześniej

ustawionej intensywności, przytrzymać wciśnięty w celu

regulacji intensywności oświetlenia.

2. Przycisk ON(Stand by)/OFF zasysania

- ON (Stand by) - przycisk jest włączony.

- OFF - przycisk jest wyłączony: wszystkie

komendy z wyjątkiem przycisku 1 są nieaktywne.

Aby ustawić okap w pozycji ON (stand by) lub OFF,

należy nacisnąć przycisk i poczekać, aż się zaświeci lub

zgaśnie, w zależności od żądanego ustawienia.

3. Przycisk wyboru prędkości (mocy) zasysania 1:

1 raz w celu wyboru prędkości (mocy)

zasysania, nacisnąć ponownie i przytrzymać wciśnięty,

aby ustawić czas działania na 20 minut (przycisk

pulsuje), po których upływie okap wyłączy się (Stand by)

4. Przycisk wyboru prędkości (mocy) zasysania 2:

nacisnąć 1 raz w celu wyboru prędkości (mocy)

zasysania, nacisnąć ponownie i przytrzymać wciśnięty,

aby ustawić czas działania na 15 minut (przycisk

pulsuje), po których upływie okap wyłączy się (Stand by)

5. Przycisk wyboru prędkości (mocy) zasysania 3:

nacisnąć 1 raz w celu wyboru prędkości (mocy)

zasysania, nacisnąć ponownie i przytrzymać wciśnięty,

aby ustawić czas działania na 10 minut (przycisk

pulsuje), po których upływie okap wyłączy się (Stand by)

6. Przycisk ON/OFF wyboru intensywnej prędkości

(mocy) zasysania (z wyłącznikiem czasowym) :

ąć w celu wyboru prędkości (mocy) zasysania,

czas działania wynosi 5 minut, po których upływie

zasysanie wyłącza się lub powraca do wcześniej

wybranej prędkości (mocy) zasysania.

7. Przycisk KOMFORT: Okap włącza “pracę cykliczną” do

wymiany powietrza, która przewiduje pracę silnika do

prędkości 1 do 5 minut i 30 minut OFF silnika. Taki tryb

pracy pozostaje aż do momentu przyciśnięcia przycisku

OFF lub jakiegokolwiek przycisku prędkości, który

przerwie funkcję KOMFORT i włączy wybraną prędkość.

8. Przycisk resetu nasycenia filtrów: poprzez sygnał

świetlny tego przycisku okap informuje użytkownika o

konieczności dokonania wymiany filtra tłuszczowego i

Przycisk świecący na zielono: wymienić filtr

tłuszczowy, następnie nacisnąć przycisk na około 3

sekundy, po upływie tego czasu przycisk wyłączy się.

Przycisk świecący na czerwono: wymienić filtr

węglowy, następnie nacisnąć przycisk na około 3

sekundy, po upływie tego czasu przycisk wyłączy się.

Uwaga! filtr jest przystosowany tylko do sygnalizacji

nasycenia filtra tłuszczowego.

Aby uaktywnić sygnalizację nasycenia filtra

węglowego, należy: Ustawić okap w pozycji OFF,

nacisnąć przycisk 8 na 3 sekundy (przycisk zaświeci się

na czerwono, sygnalizując, że ustawienie zostało

dokonane). Aby dezaktywować sygnalizację nasycenia

filtra węglowego, należy ponownie wykonać tę czynność

(Przycisk zaświeci się na zielono).

Uwaga: Podczas wykonywania operacji przy użyciu tego

klawisza emitowany jest każdorazowo sygnał dźwi

Uwaga! Przed wykonaniem jakiejkolwiek czynności

czyszczenia lub konserwacji należy odłączyć okap od

zasilania wyjmując wtyczkę z gniazdka lub wyłączając

główny wyłącznik zasilania.

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz

(przynajmniej z tą samą częstotliwością, z którą wykonuje się

czyszczenie filtrów tłuszczowych) przy użyciu szmatki

nawilżonej łagodnymi środkami. Nie należy używać środków

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie przepisów dotyczących

czyszczenia urządzenia i wymiany filtrów powoduje powstanie

zagrożenia pożarem. Zaleca się zatem przestrzeganie

Producent nie ponosi żadnej odpowiedzialności za

ewentualne uszkodzenia silnika lub pożary wynikające z

nieprzestrzegania zasad konserwacji oraz wzmiankowanych

Filtr przeciwtłuszczowy

Musi być czyszczony co najmniej raz w miesiącu (lub gdy

wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu

posiada wskaźnik – informuje o konieczności jego wymiany),

za pomocą nieagresywnego środka czyszczącego, ręcznie lub

w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce metalowy filtr tłuszczowy może

się odbarwić, ale nie zmienią się jego charakterystyczne

Zdjąć ramkę podtrzymującą filtr obracając o 90° uchwyt (g)

który umocowuje go do okapu.

Filtr na węgiel ( tylko dla wersji filtrującej)

Zatrzymuje przykre zapachy pochodzące z gotowania.

Filtr węglowy może być myty co dwa miesiące (lub, gdy

system odczytujący nasycenie filtra wskaże taką konieczność

– jeżeli taki system wchodzi w stan wyposażenia posiadanego

okapu) ciepłą wodą z dodatkiem odpowiednich detergentów

lub w zmywarce w temperaturze 65°C (w przypadku mycia

w zmywarce wykonać pełny cykl mycia zmywarki bez naczyń

Usunąć nadmiar wody, zwracając uwagę, aby nie uszkodzić

filtra, a następnie umieścić filtr w piekarniku na 10 minut w

temperaturze 100°C celem całkowitego wysuszenia.

Filtr należy wymieniać co 3 lata lub w przypadku stwierdzenia

uszkodzenia materiału.

Umiejscowić matę wokół filtra tłuszczowego i zamocować ją

za pomocą odpowiednich blokad.

Założyć górną zaślepk

ę i zamocować ją za pomocą sprężyny

W celu demontażu wykonać opisane czynności w odwrotnej

Przed przystąpieniem do jakichkolwiek operacji związanych z

konserwacją urządzenia, należy odłączyć okap od zasilania

energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Wymienić uszkodzoną żarówkę na inną tego samego typu

zgodnie ze specyfikacją znajdującą się na etykiecie

charakterystyki lub w pobliżu samej żarówki na okapie.

• Za pomocą małego płaskiego śrubokrętu podważyć

brzegi żarówki w celu jej wyjęcia.

• Wyjąć żarówkę do wymiany i zastąpić ją nową 12V 20W

• Zamontować nową lampę, wykonując opisane czynno

w odwrotnej kolejności.

W przypadku, gdy oświetlenie nie działa należy najpierw

sprawdzić, czy lampki zostały prawidłowo zamontowane.

Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie

działa, należy zwrócić się do serwisu.68

CS - Návod na montáž a používání
