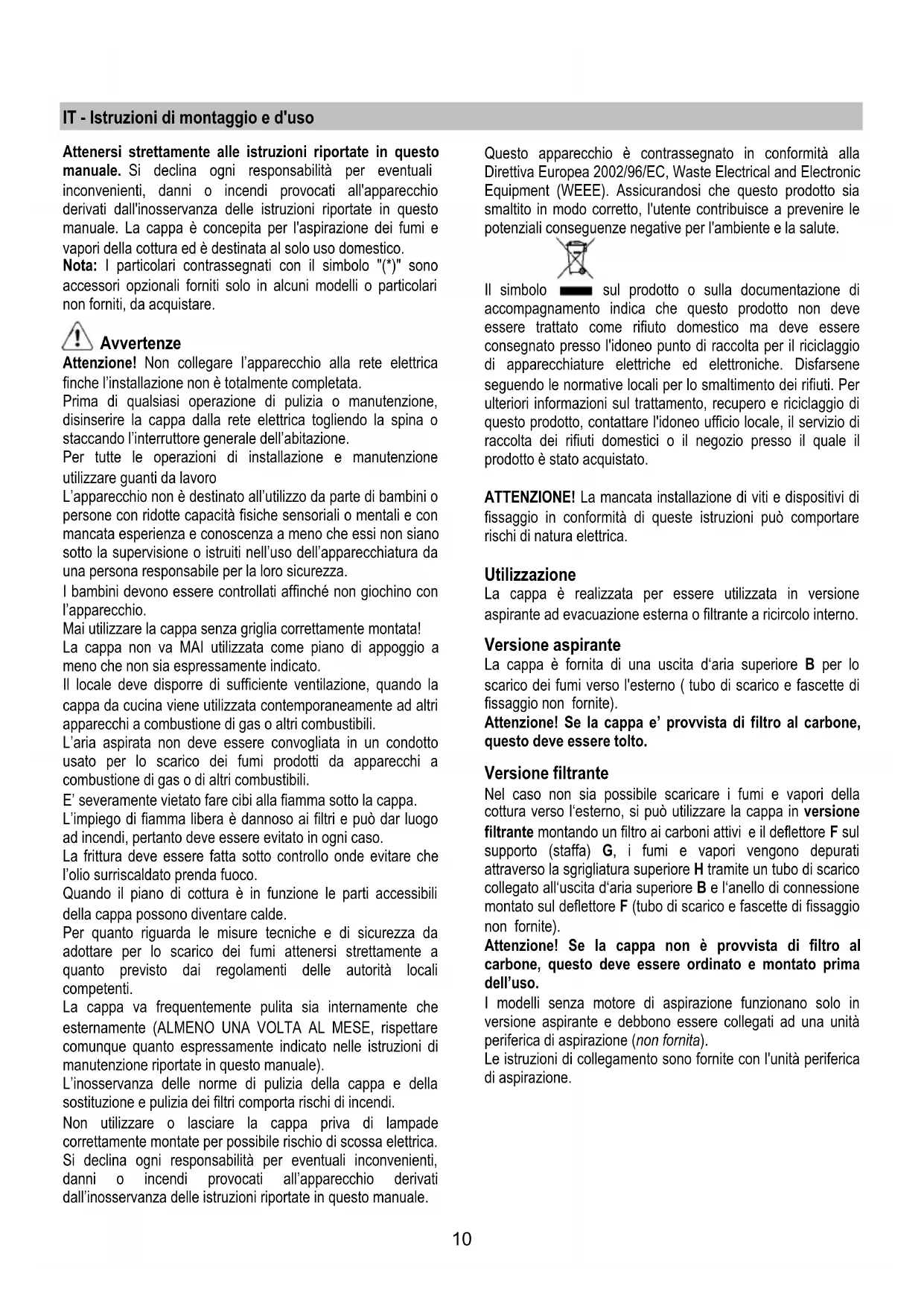

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo

manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio

derivati dall'inosservanza delle istruzioni riportate in questo

manuale. La cappa è concepita per l'aspirazione dei fumi e

vapori della cottura ed è destinata al solo uso domestico.

Nota: I particolari contrassegnati con il simbolo "(*)" sono

accessori opzionali forniti solo in alcuni modelli o particolari

non forniti, da acquistare.

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione,

disinserire la cappa dalla rete elettrica togliendo la spina o

staccando l’interruttore generale dell’abitazione.

Per tutte le operazioni di installazione e manutenzione

utilizzare guanti da lavoro

L’apparecchio non è destinato all’utilizzo da parte di bambini o

persone con ridotte capacità fisiche sensoriali o mentali e con

mancata esperienza e conoscenza a meno che essi non siano

sotto la supervisione o istruiti nell’uso dell’apparecchiatura da

una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a

meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la

cappa da cucina viene utilizzata contemporaneamente ad altri

apparecchi a combustione di gas o altri combustibili.

L’aria aspirata non deve essere convogliata in un condotto

usato per lo scarico dei fumi prodotti da apparecchi a

combustione di gas o di altri combustibili.

E’ severamente vietato fare cibi alla fiamma sotto la cappa.

L’impiego di fiamma libera è dannoso ai filtri e può dar luogo

ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che

l’olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili

della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da

adottare per lo scarico dei fumi attenersi strettamente a

quanto previsto dai regolamenti delle autorità locali

La cappa va frequentemente pulita sia internamente che

esternamente (ALMENO UNA VOLTA AL MESE, rispettare

comunque quanto espressamente indicato nelle istruzioni di

manutenzione riportate in questo manuale).

L’inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade

correttamente montate per possibile rischio di scossa elettrica.

Si declina ogni responsabilità per eventuali inconvenienti,

danni o incendi provocati all’apparecchio derivati

dall’inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l'utente contribuisce a prevenire le

potenziali conseguenze negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere

consegnato presso l'idoneo punto di raccolta per il riciclaggio

di apparecchiature elettriche ed elettroniche. Disfarsene

seguendo le normative locali per lo smaltimento dei rifiuti. Per

ulteriori informazioni sul trattamento, recupero e riciclaggio di

questo prodotto, contattare l'idoneo ufficio locale, il servizio di

raccolta dei rifiuti domestici o il negozio presso il quale il

prodotto è stato acquistato.

ATTENZIONE! La mancata installazione di viti e dispositivi di

fissaggio in conformità di queste istruzioni può comportare

rischi di natura elettrica.

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo interno.

La cappa è fornita di una uscita d‘aria superiore B per lo

scarico dei fumi verso l'esterno ( tubo di scarico e fascette di

fissaggio non fornite).

Attenzione! Se la cappa e’ provvista di filtro al carbone,

questo deve essere tolto.

Nel caso non sia possibile scaricare i fumi e vapori della

cottura verso l‘esterno, si può utilizzare la cappa in versione

filtrante montando un filtro ai carboni attivi e il deflettore F sul

supporto (staffa) G, i fumi e vapori vengono depurati

attraverso la sgrigliatura superiore H tramite un tubo di scarico

collegato all‘uscita d‘aria superiore B e l‘anello di connessione

montato sul deflettore F (tubo di scarico e fascette di fissaggio

Attenzione! Se la cappa non è provvista di filtro al

carbone, questo deve essere ordinato e montato prima

I modelli senza motore di aspirazione funzionano solo in

versione aspirante e debbono essere collegati ad una unità

periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica

La distanza minima fra la superficie di supporto dei recipienti

sul dispositivo di cottura e la parte più bassa della cappa da

cucina deve essere non inferiore a 50cm in caso di cucine

elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas

specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata

sull’etichetta caratteristiche situata all’interno della cappa. Se

provvista di spina allacciare la cappa ad una presa conforme

alle norme vigenti posta in zona accessibile anche dopo

l’installazione. Se sprovvista di spina (collegamento diretto

alla rete) o la spina non è posta in zona accessibile, anche

dopo installazione, applicare un interruttore bipolare a norma

che assicuri la disconnessione completa della rete nelle

condizioni della categoria di sovratensione III, conformemente

alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa

all’alimentazione di rete e di verificarne il corretto

funzionamento, controllare sempre che il cavo di rete sia stato

montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in

caso di danneggiamento del cavo, richiederlo al servizio

Nota: la cappa può essere installata sia con camino che

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni

idonee alla zona di installazione prescelta.

• Per agevolare l'installazione, si consiglia di rimuovere

temporaneamente i filtri grassi e gli altri componenti

smontabili come descritto nei paragrafi relativi.

Questi vanno rimontati ad installazione ultimata.

• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche

paragrafo relativo). Questo/i va/nno rimontato/i solo se si

vuole utilizzare la cappa in versione filtrante.

• Verificare che all'interno della cappa non vi sia (per motivi

di trasporto) materiale di corredo (ad esempio buste con

viti, garanzie etc) , eventualmente toglierle e conservarle.

• Se possibile scollegare e rimuovere i mobili sottostanti ed

intorno l’area di installazione della cappa in modo da

avere una migliore accessibilità al/alla soffitto/parete

dove la cappa verrà installata. Altrimenti proteggere per

quanto possibile i mobili e tutte le parti interessate

all'installazione. Scegliere una superficie piatta e coprirla

con una protezione dove poi appoggiare la cappa e i

particolari a corredo.

• Scollegare la cappa agendo sul quadro generale

domestico nelle fasi del collegamento elettrico.

• Verificare inoltre che in prossimità della zona di

installazione della cappa (in zona accessibile anche con

cappa montata) sia disponibile una presa elettrica e sia

possibile collegarsi ad un dispositivo di scarico fumi

verso l'esterno (solo Versione aspirante).

• Eseguire tutti i lavori di muratura necessari (ad es.:

installazione di una presa elettrica e/o foro per il

passaggio del tubo di scarico).

La cappa è dotata di tasselli di fissaggio adatti alla maggior

parte di pareti/soffitti. E’ tuttavia necessario interpellare un

tecnico qualificato per accertarVi sull’idoneità dei materiali a

seconda del tipo di parete/soffitto. La/il parete/soffitto deve

essere sufficientemente robusto da sostenere il peso della

Installazione senza camino

1. Con una matita, eseguire una linea sulla parete, sino al

soffitto, corrispondente alla linea di mezzeria, faciliterà le

operazioni di installazione.

2. Applicare lo schema di foratura al muro: la linea verticale

di mezzeria stampata sullo schema di foratura dovrà

corrispondere alla linea di mezzeria disegnata sul muro,

inoltre il bordo inferiore dello schema di foratura

corrisponde al bordo inferiore della cappa.

3. Appoggiare la staffa di supporto inferiore sullo schema di

foratura facendolo coincidere con il rettangolo

tratteggiato, segnare i due fori esterni e forare.

Nota: Eseguire sempre tutti i fori indicati sulla dima: i 2

superiori servono per agganciare la cappa mentre i fori

inferiori (generalmente 1 centrale o più laterali) servono

per il fissaggio definitivo e di sicurezza.

Togliere lo schema di foratura, inserire i tasselli a muro e

fissare con 2 viti 5x45mm la staffa di supporto della

4. Appendere la cappa alla staffa inferiore.

5. Regolare la distanza della cappa dalla parete.

6. Regolare l’assetto orizzontale della cappa.

7. Fissare definitivamente la cappa alla parete

8. Versione aspirante

Eseguire la connessione di un tubo (tubo e fascette per il

fissaggio non fornite, da acquistare) per lo scarico dei

fumi all’anello di connessione posto sopra l’unità motore

L’altra estremità del tubo dovrà essere collegata ad un

dispositivo di espulsione fumi verso l’esterno in caso di

utilizzo della cappa in versione aspirante.

Smontare il raccordo uscita aria ed applicare la griglia

Attenzione! Se la cappa non è provvista di filtro al

carbone, questo deve essere ordinato e montato

9. Inserire il pannello frontale ed eseguire la connessione

elettrica del cruscotto comandi.

10. Serrare il pannello frontale con 6 viti (3 per lato).12

11. Inserire i pannelli laterali e bloccarli facendoli scivolare

12. Inserire la staffa di bloccaggio superiore e fissarla con 2

13. Eseguire la connessione elettrica.

Rimontare il telaio del filtro al carbone e il/i filtro/i grassi,

rialimentare la rete elettrica agendo sul pannello elettrico

centrale e controllare il corretto funzionamento della cappa.

Installazione con camino

1. Con una matita, eseguire una linea sulla parete, sino al

soffitto, corrispondente alla linea di mezzeria, faciliterà le

operazioni di installazione.

2. Applicare lo schema di foratura al muro: la linea verticale

di mezzeria stampata sullo schema di foratura dovrà

corrispondere alla linea di mezzeria disegnata sul muro,

inoltre il bordo inferiore dello schema di foratura

corrisponde al bordo inferiore della cappa.

3. Appoggiare la staffa di supporto inferiore sullo schema di

foratura facendolo coincidere con il rettangolo

tratteggiato, segnare i due fori esterni e forare.

Nota: Eseguire sempre tutti i fori indicati sulla dima: i 2

superiori servono per agganciare la cappa mentre i fori

inferiori (generalmente 1 centrale o più laterali) servono

per il fissaggio definitivo e di sicurezza.

Togliere lo schema di foratura, inserire i tasselli a muro e

fissare con 2 viti 5x45mm la staffa di supporto della

4. Applicare la staffa di supporto camini „G“ alla parete

aderente al soffitto, utilizzare la staffa di supporto camini

come schema di foratura (se presente, la piccola asola

ricavata sul supporto deve coincidere con la linea

precedentemente tracciata sul muro) e segnare con la

matita 2 fori, eseguire i fori (Ø8mm), inserire 2 tasselli.

5. Fissare la staffa di supporto camini alla parete con 2 viti

6. Appendere la cappa alla staffa inferiore.

7. Regolare la distanza della cappa dalla parete.

8. Regolare l’assetto orizzontale della cappa.

9. Fissare definitivamente la cappa alla parete

10. Eseguire la connessione di un tubo (tubo e fascette per il

fissaggio non fornite, da acquistare) per lo scarico dei

fumi all’anello di connessione posto sopra l’unità motore

L’altra estremità del tubo dovrà essere collegata ad un

dispositivo di espulsione fumi verso l’esterno in caso di

utilizzo della cappa in versione aspirante. Nel caso si

voglia utilizzare la cappa in versione filtrante, allora

fissare alla staffa di supporto camini G il deflettore F e

collegare l’altra estremità del tubo all’anello di

connessione posto sul deflettore F.

11. Eseguire la connessione elettrica.

12. Applicare il camino.

13. Fissare il camino con 2 viti alla staffa di supporto camini

14. Inserire il pannello frontale ed eseguire la connessione

elettrica del cruscotto comandi.

15. Serrare il pannello frontale con 6 viti (3 per lato).

16. Inserire i pannelli laterali e bloccarli facendoli scivolare

17. Inserire la staffa di bloccaggio superiore e fissarla con 2

Rimontare il telaio del filtro al carbone e il/i filtro/i grassi e

controllare il perfetto funzionamento della cappa.

Descrizione della cappa

1. Pannello di controllo

2. Filtro antigrasso

3. Maniglia di sgancio del filtro antigrasso

7. Uscita aria (solo per utilizzo in versione filtrante)

Usare la velocità maggiore in caso di particolare

concentrazione di vapori di cucina. Consigliamo di accendere

l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla

in funzione a cottura terminata per altri 15 minuti circa.

Pannello di controllo

1. Tasto ON/OFFLuci: premere e rilasciare per accendere

e spegnere le luci alla intensità pre-impostata, mantenere

premuto per regolare l'intensità della luce.

2. Tasto ON(Stand by)/OFF aspirazione

-ON (Stand by) -il Tasto è acceso.

-OFF - il tasto è spento: tutti i comandi ad eccezione del

tasto 1 sono disabilitati.

Per impostare la cappa su ON (stand by) o OFF

premere il tasto ed attendere che il tasto si accenda o si

spenga in base all’impostazione desiderata.

3. Tasto di selezione velocità (potenza) di aspirazione 1:

premere 1 volta per selezionare la velocità (potenza) di

aspirazione, premere ancora e mantenere premuto per

attivare il tempo di funzionamento a 20 minuti (tasto

lampeggiante) dopodichè la cappa si spegne (Stand by)

4. Tasto di selezione velocità (potenza) di aspirazione 2:

premere 1 volta per selezionare la velocità (potenza) di

aspirazione, premere ancora e mantenere premuto per

attivare il tempo di funzionamento a 15 minuti (tasto

lampeggiante) dopodichè la cappa si spegne (Stand by)

5. Tasto di selezione velocità (potenza) di aspirazione 3:

premere 1 volta per selezionare la velocità (potenza) di

aspirazione, premere ancora e mantenere premuto per

attivare il tempo di funzionamento a 10 minuti (tasto

lampeggiante) dopodichè la cappa si spegne (Stand by)13

6. Tasto ON/OFF di selezione velocità (potenza) di

aspirazione Intensiva (temporizzata): premere per

selezionare la velocità (potenza) di aspirazione, il tempo

di funzionamento è di 5 minuti dopodichè la aspirazione

si spegne o ritorna alla velocità (potenza) di aspirazione

precedentemente selezionata.

7. Tasto COMFORT: la cappa avvia un “funzionamento

ciclico” per il ricambio dell’aria, che prevede

l’azionamento del motore alla velocità 1 per 5 minuti e 30

minuti di OFF motore. Tale funzionamento rimane

impostato fino alla pressione del tasto OFF oppure di uno

qualunque dei tasti velocità, il quale interromperà la

funzione COMFORT ed azionerà la velocità selezionata.

8. Tasto reset saturazione filtri: la cappa tramite la

segnalazione luminosa di questo tasto avverte l'utente

quando è necessario eseguire la manutenzione del filtro

grassi e del filtro al carbone.

Tasto illuminato in verde: eseguire la manutenzione del

filtro grassi, dopodichè premere il tasto per 3 secondi

circa, il tasto si spegne.

Tasto illuminato in rosso: eseguire la manutenzione

del filtro al carbone, dopodichè premere il tasto per 3

secondi circa, il tasto si spegne.

Attenzione: la cappa è predisposta per la sola

segnalazione del filtro grassi.

Per abilitare la segnalazione del filtro al carbone:

Impostare la cappa su OFF, premere il tasto 8 per 3

secondi (II tasto si accende in rosso per segnalare

l‘avvenuta impostazione). Per disabilitare la segnalazione

del filtro al carbone ripetere nuovamente questa

operazione (Il tasto si accende in verde).

Nota: Un beep segnala ogni volta le operazioni eseguite

Attenzione! Prima di qualsiasi operazione di pulizia o

manutenzione, disinserire la cappa dalla rete elettrica

togliendo la spina o staccando l’interruttore generale

La cappa va frequentemente pulita (almeno con la stessa

frequenza con cui si esegue la manutenzione dei filtri grassi),

sia internamente che esternamente. Per la pulizia usare un

panno inumidito con detersivi liquidi neutri.

Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L’inosservanza delle norme di pulizia

dell’apparecchio e della sostituzione dei filtri comporta rischi di

incendi. Si raccomanda quindi di attenersi alle istruzioni

Si declina ogni responsabilità per eventuali danni al motore,

incendi provocati da un’impropria manutenzione o

dall’inosservanza delle suddette avvertenze.

Deve essere pulito una volta al mese (o quando il sistema di

indicazione di saturazione dei filtri - se previsto sul modello in

possesso- indica questa necessità), con detergenti non

aggressivi, manualmente oppure in lavastoviglie a basse

temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può

scolorirsi ma le sue caratteristiche di filtraggio non cambiano

Rimuovere il telaio reggi filtro girando di 90° i pomelli (g) che

lo fissano alla cappa.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro al carbone può essere lavato ogni due mesi (o quando

il sistema di indicazione di saturazione dei filtri - se previsto

sul modello in possesso- indica questa necessità) in acqua

calda e detergenti idonei o in lavastoviglie a 65°C (in caso di

lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo

senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché

riporlo nel forno per 10 minuti a 100°C per asciugarlo

Sostituire il materassino ogni 3 anni e ogni volta che il panno

risulta danneggiato.

Posizionare il materassino intorno al filtro grassi e fissarlo con

gli appositi dispositivi di bloccaggio.

Applicare il tappo superiore e fissarlo con la molla di

Per lo smontaggio procedere nel senso inverso.

Sostituzione Lampade

Disinserire l’apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano

Sostituire la lampada danneggiata con una dello stesso tipo

così come specificato nell'etichetta caratteristica o vicino alla

lampada stessa sulla cappa.

• Con un piccolo cacciavite a taglio, far leva sui bordi della

lampadina per estrarla.

• Sfilare la lampadina da sostituire e sostituirla con una

nuova da 12V 20W MAX 30° Ø35 12V GU4.

• Eseguire il montaggio della nuova lampada procedendo

Se l'illuminazione non dovesse funzionare, controllate il

corretto inserimento delle lampade nella sede prima di

chiamare l'assistenza tecnica.14

EN - Instruction on mounting and use

• Sfilare la lampadina da sostituire e sostituirla con una nuova
