MANUAL DE UTILIZADOR SPACE EDS DIGITAL R BLA78 ELICA

PT Instruções para montagem e utilização

6. Chimenea telescópica

montadas en su sede.37

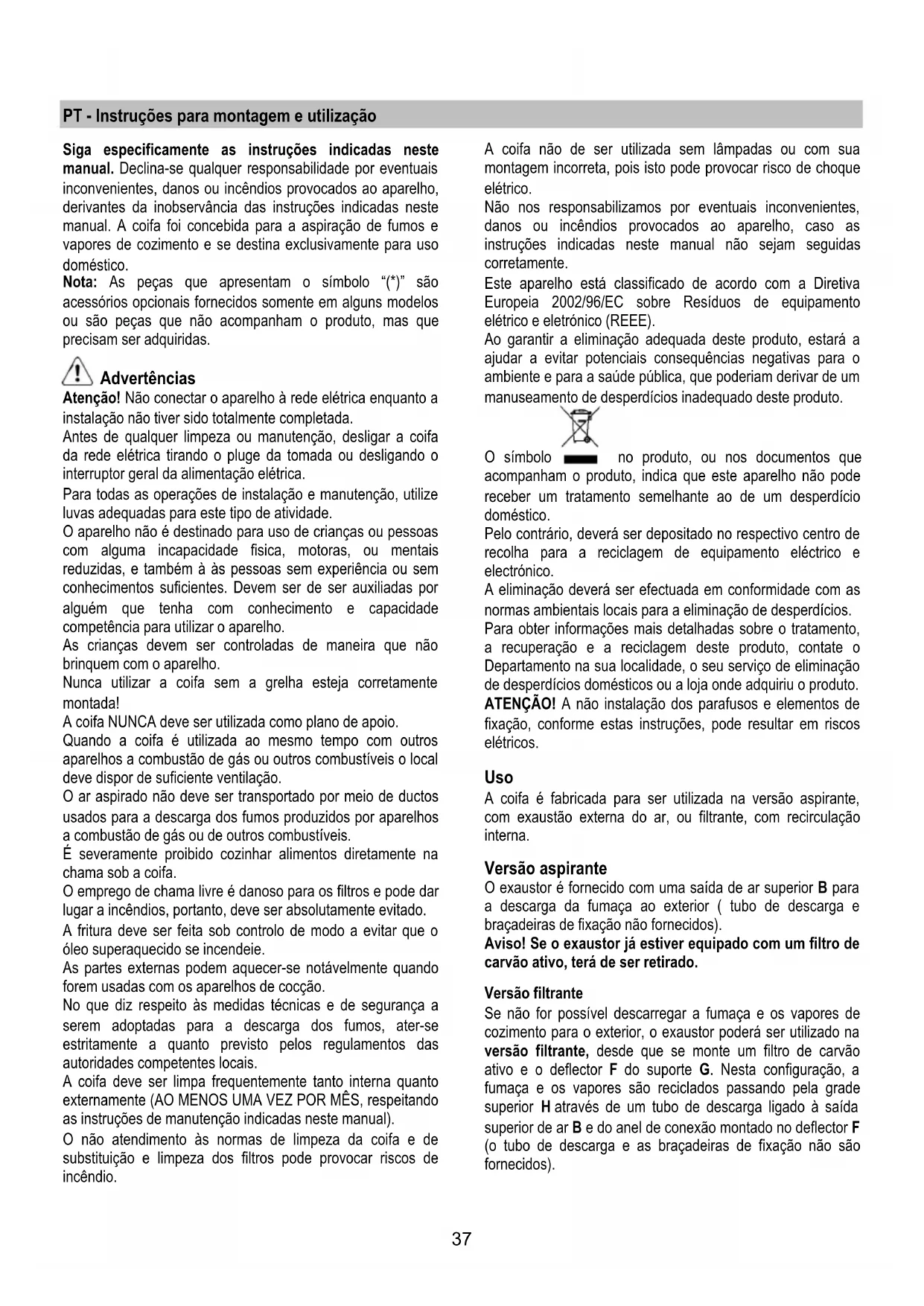

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste

manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,

derivantes da inobservância das instruções indicadas neste

manual. A coifa foi concebida para a aspiração de fumos e

vapores de cozimento e se destina exclusivamente para uso

Nota: As peças que apresentam o símbolo “(*)” são

acessórios opcionais fornecidos somente em alguns modelos

ou são peças que não acompanham o produto, mas que

precisam ser adquiridas.

Atenção! Não conectar o aparelho à rede elétrica enquanto a

instalação não tiver sido totalmente completada.

Antes de qualquer limpeza ou manutenção, desligar a coifa

da rede elétrica tirando o pluge da tomada ou desligando o

interruptor geral da alimentação elétrica.

Para todas as operações de instalação e manutenção, utilize

luvas adequadas para este tipo de atividade.

O aparelho não é destinado para uso de crianças ou pessoas

com alguma incapacidade fisica, motoras, ou mentais

reduzidas, e também à às pessoas sem experiência ou sem

conhecimentos suficientes. Devem ser de ser auxiliadas por

alguém que tenha com conhecimento e capacidade

competência para utilizar o aparelho.

As crianças devem ser controladas de maneira que não

brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha esteja corretamente

A coifa NUNCA deve ser utilizada como plano de apoio.

Quando a coifa é utilizada ao mesmo tempo com outros

aparelhos a combustão de gás ou outros combustíveis o local

deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos

usados para a descarga dos fumos produzidos por aparelhos

a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos diretamente na

O emprego de chama livre é danoso para os filtros e pode dar

lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o

óleo superaquecido se incendeie.

As partes externas podem aquecer-se notávelmente quando

forem usadas com os aparelhos de cocção.

No que diz respeito às medidas técnicas e de segurança a

serem adoptadas para a descarga dos fumos, ater-se

estritamente a quanto previsto pelos regulamentos das

autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto

externamente (AO MENOS UMA VEZ POR MÊS, respeitando

as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de

substituição e limpeza dos filtros pode provocar riscos de

A coifa não de ser utilizada sem lâmpadas ou com sua

montagem incorreta, pois isto pode provocar risco de choque

Não nos responsabilizamos por eventuais inconvenientes,

danos ou incêndios provocados ao aparelho, caso as

instruções indicadas neste manual não sejam seguidas

Este aparelho está classificado de acordo com a Diretiva

Europeia 2002/96/EC sobre Resíduos de equipamento

elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a

ajudar a evitar potenciais consequências negativas para o

ambiente e para a saúde pública, que poderiam derivar de um

manuseamento de desperdícios inadequado deste produto.

no produto, ou nos documentos que

acompanham o produto, indica que este aparelho não pode

receber um tratamento semelhante ao de um desperdício

Pelo contrário, deverá ser depositado no respectivo centro de

recolha para a reciclagem de equipamento eléctrico e

A eliminação deverá ser efectuada em conformidade com as

normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento,

a recuperação e a reciclagem deste produto, contate o

Departamento na sua localidade, o seu serviço de eliminação

de desperdícios domésticos ou a loja onde adquiriu o produto.

ATENÇÃO! A não instalação dos parafusos e elementos de

fixação, conforme estas instruções, pode resultar em riscos

A coifa é fabricada para ser utilizada na versão aspirante,

com exaustão externa do ar, ou filtrante, com recirculação

O exaustor é fornecido com uma saída de ar superior B para

a descarga da fumaça ao exterior ( tubo de descarga e

braçadeiras de fixação não fornecidos).

Aviso! Se o exaustor já estiver equipado com um filtro de

carvão ativo, terá de ser retirado.

Se não for possível descarregar a fumaça e os vapores de

cozimento para o exterior, o exaustor poderá ser utilizado na

versão filtrante, desde que se monte um filtro de carvão

ativo e o deflector F do suporte G. Nesta configuração, a

fumaça e os vapores são reciclados passando pela grade

superior H através de um tubo de descarga ligado à saída

superior de ar B e do anel de conexão montado no deflector F

(o tubo de descarga e as braçadeiras de fixação não são

Aviso! Se o exaustor não estiver equipado com um filtro

de carvão, terá de ser encomendado e colocado.

Os modelos sem motor de aspiração funcionam

exclusivamente na versão aspirante e devem ser ligados a

uma unidade periférica de aspiração (não fornecida).

As instruções da ligação são fornecidas com a unidade

periférica de aspiração.

A distância mínima entre a superfície de suporte dos

recipientes sobre o fogão e a parte mais baixa da coifa não

deve ser inferior a 50cm no caso de fogões elétricos e 65cm

no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem

uma distância maior, deve-se levar em conta esta indicação.

A voltagem da rede elétrica deve corresponder à voltagem

indicada na etiqueta das características situada no interior da

coifa. Se dotada de ficha, conectar a coifa a uma tomada em

conformidade com as normas vigentes posta em zona

acessível,mesmo depois da instalação. Se não dotada de

ficha (conexão direta à rede) ou a tomada não se encontra

em zona acessível,mesmo depois da instalação, aplicar um

interruptor bipolar em conformidade com a norma que

assegure a desconexão completa da rede nas condições da

categoria de sobretensão III, conformemente às regras de

Atenção! Antes de conectar novamente o circuito da coifa

com a alimentação elétrica, verificar seu funcionamento,

atentar sempre para que o cabo de rede esteja montado

O exaustor está equipado com um cabo de alimentação

especial; no caso do cabo ficar danificado, efectuar um

pedido ao serviço de assistência técnica.

Nota: o exaustor pode ser instalado com ou sem chaminé.

Antes de iniciar com a instalação:

• Verificar que o produto adquirido tenha dimensões

adequadas para a zona escolhida de instalação.

• Para facilitar a instalação, aconselha-se remover

temporariamente os filtros gorduras e as demais partes

permitidas, e efectuar como aqui descrito, a

desmontagem e a montagem.

Este/s deve/m ser remontado/s no fim da instalação.

Para a desmontagem ver parágrafos relativos.

• Tirar o/s filtro/s de carvão activado (*) se fornecidos (ver

também o parágrafo relativo). Este/s deve/m ser

remontado/s somente caso se deseje utilizar a coifa na

• Verificar que dentro da coifa não haja (por motivos de

transporte) material de dotação (por exemplo envelopes

com parafusos (*), garantias (*) etc.), eventualmente tirar

• Se possível desconectar e deslocar a instalação solta ou

fazer correr o vidro abrindo-o de modo a acessar mais

facilmente a parede na parte traseira. Caso contrário,

colocar uma cobertura espessa e protectiva sobre a

bancada e o plano de cozimento para protegê-los contra

danos ou entulho. Seleccionar uma superfície plana para

montar a unidade. Cobrir tal superfície com uma

cobertura de protecção e colocar em seu interior todas

as partes da coifa e as ferramentas.

• Desconectar a coifa agindo no quadro geral doméstico

nas fases da conexão eléctrica.

• Além disso, verificar que nas proximidades da zona de

instalação da coifa (em zona acessível também com a

coifa montada) uma tomada eléctrica se encontre a

disposição e seja possível conectar-se a um dispositivo

de descarga fumos para o externo (somente Versão

• Executar todos os trabalhos de alvenaria necessários

(por ex: instalação de uma tomada eléctrica e/ou tubo

para a passagem do tubo de descarga).

A coifa é dotada de buchas de fixação adequadas à maior

parte das paredes/tetos.No entanto é necessário que um

técnico qualificado faça sua instalação. A parede/teto deve

ser suficientemente robusta para suportar o peso da coifa.

Instalação sem chaminé

1. Com um lápis, desenhe uma linha na parede, até o tecto,

correspondente à linha mediana, para facilitar as

operações de instalação.

2. Aplique o esquema de furação no muro: a linha vertical

mediana impressa no esquema de furação deverá

corresponder à linha mediana desenhada no muro, além

disso, a margem inferior do esquema de furação

corresponde à margem inferior do exaustor.

3. Apoie o estribo de suporte inferior sobre o esquema de

furação fazendo-o coincidir com um rectângulo traçado,

marcar os dois furos externos e furar.

Nota: Efectue sempre todos os furos indicados no

gabarito: os 2 superiores servem para enganchar o

exaustor, enquanto os furos inferiores (geralmente 1

central ou vários laterais) servem para a fixação

definitiva e de segurança.

Remova o esquema de furação, insira as buchas no

muro e fixe com 2 parafusos de 5 x 45 mm o estribo de

suporte do exaustor.

5. Regule a distância do exaustor à parede.

7. Fixe definitivamente o exaustor à parede

8. Versão aspirante.

Efectue a conexão de um tubo (o tubo e as faixas não

são fornecidos com o produto, comprar separadamente)

para a descarga dos fumos ao anel de conexão colocado

acima da unidade motor aspirante.

A outra extremidade do tubo deverá ser ligada a um

dispositivo de expulsão dos fumos para o lado exterior

no caso de uso de um exaustor versão aspirante.39

Desmonte a conexão de saída do ar e aplique a grelha

Aviso! Se o exaustor não estiver equipado com um

filtro de carbono, este tem de ser encomendado e

9. Introduza o painel frontal e efectue a ligação eléctrica do

10. Aperte o painel frontal com 6 parafusos (3 por lado).

11. Introduza os painéis laterais e bloqueie-os fazendo-os

escorregar para baixo.

12. Introduza o estribo de bloqueio superior e fixe-o com 2

13. Efectue a ligação eléctrica.

Remontar o chassis do filtro de carvão activado e o/s filtro/s

gorduras e controlar o perfeito funcionamento da coifa.

Instalação com chaminé

1. Com um lápis, desenhe uma linha na parede, até o tecto,

correspondente à linha mediana, para facilitar as

operações de instalação.

2. Aplique o esquema de furação no muro: a linha vertical

mediana impressa no esquema de furação deverá

corresponder à linha mediana desenhada no muro, além

disso, a margem inferior do esquema de furação

corresponde à margem inferior do exaustor.

3. Apoie o estribo de suporte inferior sobre o esquema de

furação fazendo-o coincidir com um rectângulo traçado,

marcar os dois furos externos e furar.

Nota: Efectue sempre todos os furos indicados no

gabarito: os 2 superiores servem para enganchar o

exaustor, enquanto os furos inferiores (geralmente 1

central ou vários laterais) servem para a fixação

definitiva e de segurança.

Remova o esquema de furação, insira as buchas no

muro e fixe com 2 parafusos de 5 x 45 mm o estribo de

chaminés como esquema de furação (se presente, a

pequena aba obtida no suporte deverá coincidir com a

linha traçada em precedência no muro), e marque com

um lápis 2 furos, efectue os furos (Ø8mm), insira as duas

7. Regule a distância do exaustor à parede.

9. Fixe definitivamente o exaustor à parede

10. Efectue a conexão de um tubo (o tubo e as faixas não

são fornecidos com o produto, comprar separadamente)

para a descarga dos fumos ao anel de conexão colocado

acima da unidade motor aspirante.

A outra extremidade do tubo deverá ser ligada a um

dispositivo de expulsão dos fumos para o lado exterior

no caso de uso de um exaustor versão aspirante. Caso

se queira utilizar o exaustor versão filtrante, abaixar o

estribo de suporte das chaminés “G”, o deflector “F” e

ligar a outra extremidade do tubo ao anel de conexão

situado no deflector “F”.

11. Efectue a ligação eléctrica.

13. Fixe a chaminé com 2 parafusos ao estribo de suporte

14. Introduza o painel frontal e efectue a ligação eléctrica do

15. Aperte o painel frontal com 6 parafusos (3 por lado).

16. Introduza os painéis laterais e bloqueie-os fazendo-os

escorregar para baixo.

17. Introduza o estribo de bloqueio superior e fixe-o com 2

Remontar o chassis do filtro de carvão activado e o/s filtro/s

gorduras e controlar o perfeito funcionamento da coifa.

Descrição do exaustor

1. Painel de controle

3. Puxador para libertar o filtro antigordura

4. Lâmpada de halogéneos

5. Proteção contra os vapores

6. Chaminé telescópica

7. Saída do ar (só para a utilização na versão filtrante)

Usar a potência de aspiração no caso de uma maior

concentração de vapor de cozimento. Aconselhamos ligar a

aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la

em funcionamento por aproximadamente 15 minutos após o

término do cozimento.

1. Tecla ON/OFFLuzes: pressionar e soltar para acender e

apagar as luzes na intensidade pré-ajustada, manter

pressionado para regular a intensidade da luz.

2. Tecla ON(Stand by)/OFF aspiração

-ON (Stand by) -a Tecla está acesa.

-OFF - a tecla está apagada: todos os comandos,

excepto a tecla 1, estão desabilitados.

Para programar a coifa em ON (stand by) ou OFF

pressionar a tecla e aguardar que a tecla acenda ou

apague com base na programação desejada.40

3. Tecla de selecção velocidade (potência) de aspiração

1: pressionar 1 vez para seleccionar a velocidade

(potência) de aspiração, pressionar novamente e manter

pressionado para activar o tempo de funcionamento em

20 minutos (tecla lampejante) após os quais a coifa

desligará (Stand by)

4. Tecla de selecção velocidade (potência) de aspiração

2: pressionar 1 vez para seleccionar a velocidade

(potência) de aspiração, pressionar novamente e manter

pressionado para activar o tempo de funcionamento em

15 minutos (tecla lampejante) após os quais a coifa

desligará (Stand by)

5. Tecla de selecção velocidade (potência) de aspiração

3: pressionar 1 vez para seleccionar a velocidade

(potência) de aspiração, pressionar novamente e manter

pressionado para activar o tempo de funcionamento em

10 minutos (tecla lampejante) após os quais a coifa

desligará (Stand by)

6. Tecla ON/OFF de selecção velocidade (potência) de

aspiração Intensiva (temporizada): pressionar para

seleccionar a velocidade (potência) de aspiração, o

tempo de funcionamento é de 5 minutos após os quais a

aspiração desliga ou volta para a velocidade (potência)

de aspiração anteriormente seleccionada.

7. Tecla COMFORT: o exaustor inicia um “funcionamento

cíclico” para a troca do ar, que prevê o accionamento do

motor na 1ª velocidade por 5 minutos e de 30 minutos de

motor OFF. Este funcionamento continua programado

até a pressão da tecla OFF ou de qualquer tecla de

velocidade, a qual interromperá a função COMFORT e

irá accionar a velocidade seleccionada.

8. Tecla reset saturação filtros: a coifa, por meio da

sinalização luminosa desta tecla, adverte o usuário

quando é necessário executar a manutenção do filtro

gorduras e do filtro de carvão activado.

Tecla iluminada de verde: executar a manutenção do

filtro gorduras e, em seguida, pressionar a tecla por

cerca de 3 segundos, a tecla apaga.

Tecla iluminada de vermelho: executar a manutenção

do filtro de carvão activado e, em seguida, pressionar a

tecla por cerca de 3 segundos, a tecla apaga.

Atenção: a coifa está predisposta somente para a

sinalização do filtro gorduras.

Para habilitar a sinalização do filtro de carvão

activado: programar a coifa em OFF, pressionar a tecla

8 por 3 segundos (a tecla acende na cor vermelha para

sinalizar a programação ocorrida). Para desabilitar a

sinalização do filtro de carvão activado, repetir

novamente esta operação (a tecla acende na cor verde).

Nota: Um sinal acústico sempre sinaliza as operações

executadas com esta tecla.

Atenção! Antes de qualquer operação de limpeza ou

manutenção, desconectar a coifa da rede elétrica tirando

o pluge da tomada ou desligando o interruptor geral da

alimentação elétrica.

O exaustor deve ser limpo frequentemente, interna e

externamente (pelo menos com a mesma frequência com a

qual se efectua a manutenção dos filtros antigorduras).

Para a limpeza use um pano umedecido com detergentes

líquidos neutros. Evite o uso de produtos contendo abrasivos.

Atenção: O não cumprimento das instruções fornecidas para

a limpeza do aparelho e para a limpeza ou substituição do

filtro pode provocar riscos de incêndio.

O fabricante não se responsabiliza por danos causados ao

motor ou decorrentes de incêndio, provocados por uma

manutenção inadequada ou pelo não cumprimento das

indicações de segurança citadas neste manual.

O Filtro de gordura deve ser limpo uma vez por mês (ou

quando o sistema de indicação da saturação dos filtros - se

previsto no modelo adquirido – indicar esta necessidade) com

detergentes não agressivos. O filtro pode ser lavado

manualmente ou em máquina de lavar louça a baixas

temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as

lavagens na máquina da louça, mas suas características de

filtração não se alteram.

Remover o chassis de suporte do filtro girando as manoplas

(g) que o fixam à coifa de 90°.

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a

preparação de alimentos.

O filtro de carvão pode ser lavado de dois em dois meses (ou

quando o sistema de indicação da saturação dos filtros - se

previsto no modelo adquirido – indicar esta necessidade) em

água quente e detergentes adequados ou em máquina de

lavar louça a 65 °C (para a lavagem em máquina, utilize o

ciclo completo sem colocar outra louça na máquina).

Tire a água em excesso tomando cuidado para não estragar o

filtro. Em seguida deixe-o secar definitivamente no forno

durante 10 minutos a 100 °C.

Posicionar o revestimento ao redor do filtro de gorduras e

fixá-lo com os específicos dispositivos de bloqueio.

Aplicar a tampa superior e fixá-la com a mola de bloqueio.

Para desmontar, efectue as operações na ordem inversa.41

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que

Substituir a lâmpada queimada com outra do mesmo tipo,

conforme especificado na etiqueta de caracteristicas ou perto

da própria lâmpada no exaustor.

• Com uma pequena chave de fenda, fazer alavanca nos

bordos da lâmpada para extraí-la.

• Puxar a lâmpada a ser substituída e substituí-la com

uma nova lâmpada de 12V 20W MAX 30º Ø35 12V GU4.

• Executar a substituição e a montagem da nova lâmpada

procedendo em sentido contrário.

Se a iluminação não funcionar, verifique se as lâmpadas

foram instaladas corretamente no seu devido lugar antes de

chamar a assistência técnica.42

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
