FR Prescriptions de montage et mode d’emploi

an den Kundendienst wendet.23

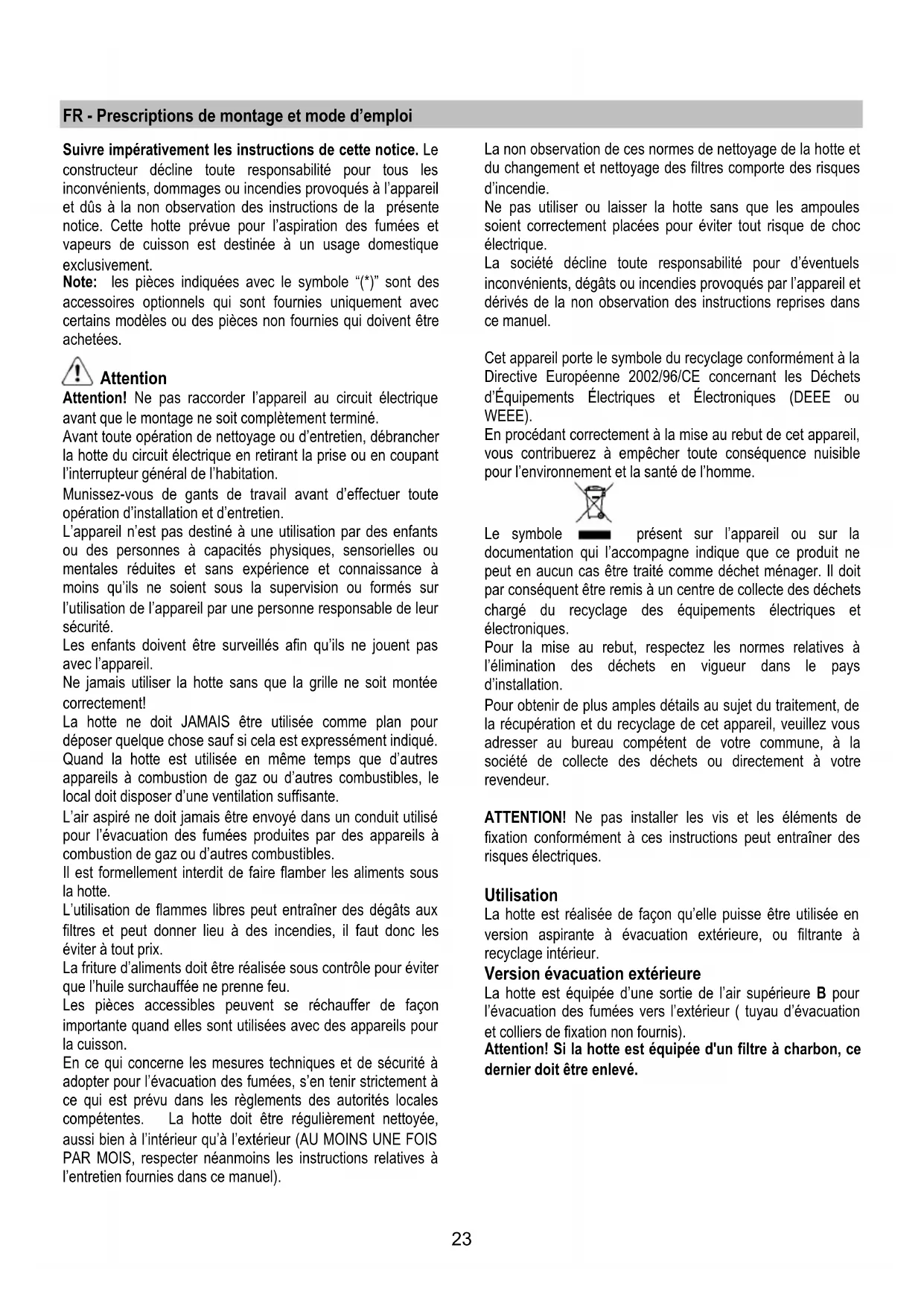

FR - Prescriptions de montage et mode d’emploi

Suivre impérativement les instructions de cette notice. Le

constructeur décline toute responsabilité pour tous les

inconvénients, dommages ou incendies provoqués à l’appareil

et dûs à la non observation des instructions de la présente

notice. Cette hotte prévue pour l’aspiration des fumées et

vapeurs de cuisson est destinée à un usage domestique

Note: les pièces indiquées avec le symbole “(*)” sont des

accessoires optionnels qui sont fournies uniquement avec

certains modèles ou des pièces non fournies qui doivent être

Attention! Ne pas raccorder l’appareil au circuit électrique

avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d’entretien, débrancher

la hotte du circuit électrique en retirant la prise ou en coupant

l’interrupteur général de l’habitation.

Munissez-vous de gants de travail avant d’effectuer toute

opération d’installation et d’entretien.

L’appareil n’est pas destiné à une utilisation par des enfants

ou des personnes à capacités physiques, sensorielles ou

mentales réduites et sans expérience et connaissance à

moins qu’ils ne soient sous la supervision ou formés sur

l’utilisation de l’appareil par une personne responsable de leur

Les enfants doivent être surveillés afin qu’ils ne jouent pas

Ne jamais utiliser la hotte sans que la grille ne soit montée

La hotte ne doit JAMAIS être utilisée comme plan pour

déposer quelque chose sauf si cela est expressément indiqué.

Quand la hotte est utilisée en même temps que d’autres

appareils à combustion de gaz ou d’autres combustibles, le

local doit disposer d’une ventilation suffisante.

L’air aspiré ne doit jamais être envoyé dans un conduit utilisé

pour l’évacuation des fumées produites par des appareils à

combustion de gaz ou d’autres combustibles.

Il est formellement interdit de faire flamber les aliments sous

L’utilisation de flammes libres peut entraîner des dégâts aux

filtres et peut donner lieu à des incendies, il faut donc les

La friture d’aliments doit être réalisée sous contrôle pour éviter

que l’huile surchauffée ne prenne feu.

Les pièces accessibles peuvent se réchauffer de façon

importante quand elles sont utilisées avec des appareils pour

En ce qui concerne les mesures techniques et de sécurité à

adopter pour l’évacuation des fumées, s’en tenir strictement à

ce qui est prévu dans les règlements des autorités locales

compétentes. La hotte doit être régulièrement nettoyée,

aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à

l’entretien fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et

du changement et nettoyage des filtres comporte des risques

Ne pas utiliser ou laisser la hotte sans que les ampoules

soient correctement placées pour éviter tout risque de choc

La société décline toute responsabilité pour d’éventuels

inconvénients, dégâts ou incendies provoqués par l’appareil et

dérivés de la non observation des instructions reprises dans

Cet appareil porte le symbole du recyclage conformément à la

Directive Européenne 2002/96/CE concernant les Déchets

d’Équipements Électriques et Électroniques (DEEE ou

En procédant correctement à la mise au rebut de cet appareil,

vous contribuerez à empêcher toute conséquence nuisible

pour l’environnement et la santé de l’homme.

présent sur l’appareil ou sur la

documentation qui l’accompagne indique que ce produit ne

peut en aucun cas être traité comme déchet ménager. Il doit

par conséquent être remis à un centre de collecte des déchets

chargé du recyclage des équipements électriques et

Pour la mise au rebut, respectez les normes relatives à

l’élimination des déchets en vigueur dans le pays

Pour obtenir de plus amples détails au sujet du traitement, de

la récupération et du recyclage de cet appareil, veuillez vous

adresser au bureau compétent de votre commune, à la

société de collecte des déchets ou directement à votre

ATTENTION! Ne pas installer les vis et les éléments de

fixation conformément à ces instructions peut entraîner des

risques électriques.

La hotte est réalisée de façon qu’elle puisse être utilisée en

version aspirante à évacuation extérieure, ou filtrante à

recyclage intérieur.

Version évacuation extérieure

La hotte est équipée d’une sortie de l’air supérieure B pour

l’évacuation des fumées vers l’extérieur ( tuyau d’évacuation

et colliers de fixation non fournis).

Attention! Si la hotte est équipée d'un filtre à charbon, ce

dernier doit être enlevé.24

Dans l’éventualité où il ne serait pas possible d’évacuer les

fumées et les vapeurs de cuisson vers l’extérieur, il est

possible d’utiliser la hotte dans la version recylcage, en

effectuant le montage d’un filtre à charbon actif et d’un

déflecteur F sur le support (bride) G. Les fumées et les

vapeurs sont recyclées à travers le grillage supérieur H, au

moyen d’un tuyau d’évacuation connecté à la sortie d’air

supérieure B et à la bague de connexion montée sur le

déflecteur F (tuyau d’évacuation et colliers de fixation non

Attention! Si la hotte est livrée sans filtre à charbon, celui-

ci doit être commandé et monté avant la mise en service.

Les modèles sans moteur d’aspiration fonctionnent

uniquement dans la version aspirante et ils doivent être

connectés à une unité périphérique d’aspiration (non fournie).

Les instructions de raccordement sont fournies avec l’unité

périphérique d’aspiration.

La distance minimum entre la superficie de support des

récipients sur le dispositif de cuisson et la partie la plus basse

de la hotte de cuisine ne doit pas être inférieure à 50cm dans

le cas de cuisinières électriques et de 65cm dans le cas de

cuisinières à gaz ou mixtes.

Si les instructions d’installation du dispositif de cuisson au gaz

spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée

sur la plaque signalétique située à l’intérieur de la hotte. Si

une prise est présente, branchez la hotte dans une prise

murale conforme aux normes en vigueur et placée dans une

zone accessible également après l’installation. Si aucune

prise n’est présente (raccordement direct au circuit

électrique), ou si la prise ne se trouve pas dans une zone

accessible également après l’installation, appliquez un

disjoncteur normalisé pour assurer de débrancher

complètement la hotte du circuit électrique en conditions de

catégorie surtension III, conformément aux règlementations

Attention! Avant de rebrancher le circuit de la hotte à

l’alimentation électrique et d’en vérifier le fonctionnement

correct, contrôlez toujours que le câble d’alimentation soit

La hotte est pourvue d'un câble d'alimentation spécial; en cas

de détérioration du câble, en demander un neuf au service

d'assistance technique.

Note: la hotte peut être installée avec ou sans cheminée.

Avant de commencer l’installation:

• Vérifier que le produit acheté soit de dimensions

adéquates pour la zone d’installation choisie.

• Pour faciliter l’installation, il est conseillé d’enlever

temporairement les filtres à graisse et les autres parties

dont il prévu le démontage dans les présentes instruction

• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont

fournis (voir également le paragraphe concerné). Celui-

ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut

utiliser la hotte en version filtrante.

• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des

raisons de transport) d’autre matériel fourni avec

l’équipement (par exemple: vis (*), garanties (*) etc.,

dans ce cas, enlevez-les et conservez-les.

• Si c’est possible, débrancher et déplacer la hotte du

meuble pour avoir un accès plus aisé au fond de ce

dernier ou au mur. Autrement, protéger la cuisinière et la

hotte contre d’éventuels débris et dégâts en utilisant une

toile de protection. Préférer une surface plane pour

l’assemblage. Couvrir cette surface d’une protection et

placer tous les éléments de la hotte et de la cheminée

• Débrancher la hotte, en intervenant sur le tableau

électrique général domestique, pendant les phases de

branchement électrique.

• Vérifiez en outre qu’à proximité de la zone d’installation

de la hotte (dans une zone également accessible avec la

hotte déjà montée), il y a une prise électrique et qu’il est

possible de se raccorder à un dispositif d’évacuation de

fumées vers l’extérieur (uniquement Version aspirante).

• Effectuer tous les travaux de maçonnerie nécessaires

(par exemple: installation d’une prise électrique et/ou trou

pour le passage des tubes d’évacuation).

La hotte est équipée de chevilles de fixation convenant à la

plupart des parois/plafonds. Il est cependant nécessaire de

s’adresser à un technicien qualifié afin de s’assurer que le

matériel est approprié au type de paroi/plafond. La

paroi/plafond doit être suffisamment solide pour supporter le

Installation sans cheminée

1. Tracer au crayon une ligne sur le mur jusqu’au plafond,

correspondant à la ligne médiane, ceci simplifiera les

opérations d’installation.

2. Appliquer le gabarit de perçage au mur : la ligne verticale

médiane qui y est tracée doit se superposer à la ligne

tracée précédemment sur le mur de sorte que le bord

inférieur du gabarit de perçage corresponde bien au bas

3. Poser la patte support inférieure sur le gabarit de

perçage en la faisant correspondre au rectangle tracé,

marquer les deux trous extérieurs et percer.

Remarque : Attention à bien percer tous les trous

indiqués sur le gabarit : les 2 trous supérieurs servent à

accrocher la hotte tandis que les trous inférieurs (en

principe 1 central ou plusieurs latéraux) servent à la

fixation définitive et à la sécurité.

Retirer le gabarit de perçage, introduire les chevilles

murales et fixer à l’aide de 2 vis 5x45mm la patte support

4. Accrocher la hotte à la patte inférieure.

5. Régler la distance entre la hotte et le mur.

6. Régler l’horizontalité de la hotte.

7. Fixer définitivement la hotte au mur (OBLIGATOIRE!!).

8. Version aspirante.

Raccorder un tuyau d’évacuation des fumées (le tuyau et

les colliers de fixation ne sont pas fournis, les acheter à

part) au collier de raccordement situé au-dessus de

l’unité moteur aspirante.

Raccorder l’autre extrémité du tuyau à un dispositif

d’évacuation des fumées vers l’extérieur en cas

d’utilisation de la hotte en version à évacuation.

Démonter le raccord de sortie de l’air et monter la grille

Attention! Si la hotte est livrée sans filtre à charbon, celui-

ci doit être commandé et monté avant la mise en service.

9. Monter le panneau en façade et procéder à la connexion

électrique du tableau de bord.

10. Fixer le panneau en façade à l’aide de 6 vis (3 par côté).

11. Assembler les panneau latéraux et les fixer en les faisant

glisser vers le bas.

12. Installer la patte de fixation supérieure et la fixer à l’aide

13. Procéder à la connexion électrique.

Remonter le châssis du filtre à charbon et le/les filtre(s) à

graisse et contrôler le fonctionnement parfait de la hotte.

Installation avec cheminée

1. Tracer au crayon une ligne sur le mur jusqu’au plafond,

correspondant à la ligne médiane, ceci simplifiera les

opérations d’installation.

2. Appliquer le gabarit de perçage au mur : la ligne verticale

médiane qui y est tracée doit se superposer à la ligne

tracée précédemment sur le mur de sorte que le bord

inférieur du gabarit de perçage corresponde bien au bas

3. Poser la patte support inférieure sur le gabarit de

perçage en la faisant correspondre au rectangle tracé,

marquer les deux trous extérieurs et percer.

Remarque : Attention à bien percer tous les trous

indiqués sur le gabarit : les 2 trous supérieurs servent à

accrocher la hotte tandis que les trous inférieurs (en

principe 1 central ou plusieurs latéraux) servent à la

fixation définitive et à la sécurité.

Retirer le gabarit de perçage, introduire les chevilles

murales et fixer à l’aide de 2 vis 5x45mm la patte support

4. Placer la patte support des cheminées „G“ contre le mur

et le plafond, utiliser la patte support des cheminées

comme gabarit de perçage (la petite fente sur la bride

support doit correspondre à la ligne précédemment

tracée au mur) et marquer 2 trous au crayon, percer les

trous (Ø8mm), introduire les 2 chevilles.

5. Fixer au mur la patte support des cheminées à l’aide de 2

6. Accrocher la hotte à la patte inférieure.

7. Régler la distance entre la hotte et le mur.

8. Régler l’horizontalité de la hotte.

9. Fixer définitivement la hotte au mur (OBLIGATOIRE!!).

10. Raccorder un tuyau d’évacuation des fumées (le tuyau et

les colliers de fixation ne sont pas fournis, les acheter à

part) au collier de raccordement situé au-dessus de

l’unité moteur aspirante.

Raccorder l’autre extrémité du tuyau à un dispositif

d’évacuation des fumées vers l’extérieur en cas

d’utilisation de la hotte en version à évacuation. En cas

d’utilisation de la hotte en version à recyclage, fixer la

bride support des cheminées G, le déflecteur F et

raccorder l’autre extrémité du tuyau au collier de

raccordement placé sur le déflecteur F.

11. Procéder à la connexion électrique.

12. Installer la cheminée.

13. Fixer la cheminée à la patte support des cheminées G à

14. Monter le panneau en façade et procéder à la connexion

électrique du tableau de bord.

15. Fixer le panneau en façade à l’aide de 6 vis (3 par côté).

16. Assembler les panneau latéraux et les fixer en les faisant

glisser vers le bas.

17. Installer la patte de fixation supérieure et la fixer à l’aide

Remonter le châssis du filtre à charbon et le/les filtre(s) à

graisse et contrôler le fonctionnement parfait de la hotte.

Description de la hotte

1. Panneau de contrôle

2. Filtre anti-graisse

3. Poignée de décrochage du filtre anti-graisse

6. Cheminée télescopique

7. Sortie de l’air (uniquement pour emploi dans la version

Utiliser la puissance d’aspiration maximum en cas de

concentration très importante des vapeurs de cuisson. Nous

conseillons d’allumer la hotte 5 minutes avant de commencer

la cuisson et de la faire fonctionner encore pendant 15

minutes environ après avoir terminé la cuisson.26

1. Touche ON/OFF Lumières: appuyer et relâcher pour

allumer ou éteindre les lampes à l’intensité

préprogrammée, maintenir appuyé pour régler l’intensité

2. Touche ON (Stand by)/OFF aspiration

-ON (Stand by) -la touche est allumée.

-OFF - la touche est éteinte: toutes les commandes à

l’exception de la touche 1 sont déshabilitées.

Pour mettre la hotte en position ON (Stand by) ou OFF,

appuyer sur la touche et attendre que la touche s’allume

ou s’éteigne sur base de l’option choisie.

3. Bouton de sélection de la vitesse (puissance)

d’aspiration 1: appuyer une fois pour sélectionner la

vitesse (puissance d’aspiration, appuyer à nouveau et

maintenir appuyé pour activer le temps de

fonctionnement de 20 minutes (touche clignotante) après

lequel la hotte s’éteint (Stand by)

4. Bouton de sélection de la vitesse (puissance)

d’aspiration 2: appuyer une fois pour sélectionner la

vitesse (puissance d’aspiration, appuyer à nouveau et

maintenir appuyé pour activer le temps de

fonctionnement de 15 minutes (touche clignotante) après

lequel la hotte s’éteint (Stand by).

5. Bouton de sélection de la vitesse (puissance)

d’aspiration 3: appuyer une fois pour sélectionner la

vitesse (puissance d’aspiration, appuyer à nouveau et

maintenir appuyé pour activer le temps de

fonctionnement de 10 minutes (touche clignotante) après

lequel la hotte s’éteint (Stand by).

6. Touche ON/OFF de sélection de la vitesse

(puissance) d’aspiration intensive (temporisée) :

appuyer pour sélectionner la vitesse (puissance)

d’aspiration, le temps de fonctionnement est de 5

minutes après lequel la hotte s’éteint ou retourne à la

vitesse (puissance) d’aspiration précédemment

7. Touche CONFORT : la hotte lance un “fonctionnement

cyclique” pour échanger l’air, qui prévoit une mise en

marche du moteur à la vitesse 1 pendant 15 minutes et

30 minutes de OFF moteur. Ce fonctionnement reste

sélectionné jusqu’à pression de la touche OFF ou de

toute autre touche de vitesse qui stoppera la fonction

CONFORT et activera la vitesse sélectionnée.

8. Touche reset saturation des filtres: à travers le signal

lumineux de cette touche, la hotte avertit l’utilisateur

lorsqu’il est temps d’effectuer l’entretien des filtres à

graisse et au charbon

Touche illuminée en vert: effectuer l’entretien du filtre à

graisse, ensuite appuyer sur la touche pendant 3

secondes environ, la touche s’éteint.

Touche illuminée en rouge : effectuer l’entretien du

filtre au charbon, ensuite appuyer sur la touche pendant

3 secondes environ, la touche s’éteint.

Attention: la hotte est programmée pour le seul signal

du filtre à graisses.

Pour habiliter le signal pour le filtre au charbon:

mettre la hotte sur OFF, appuyer sur la touche 8 pendant

3 secondes (la touche s’allume en rouge pour confirmer

la programmation). Pour déshabiliter le signal pour le

filtre au charbon, répéter à nouveau l’opération (la touche

Note: Un beep signale chaque fois les opérations

effectuées avec cette touche.

Attention! Avant toute opération de nettoyage ou

d’entretien, débrancher la hotte du circuit électrique en

enlevant la prise ou en coupant l’interrupteur général de

La hotte doit être régulièrement nettoyée à l’intérieur et à

l’extérieur (au moins à la même fréquence que pour l’entretien

des filtres à graisse). Pour le nettoyage, utiliser un chiffon

humidifié avec un détergent liquide neutre. Ne pas utiliser de

produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d’incendie si vous ne respectez pas

les instructions concernant le nettoyage de l’appareil et le

remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être

engagée dans le cas d’un endommagement du moteur ou

d’incendie liés à un entretien négligé ou au non respect des

consignes de sécurité précédemment mentionnées.

Le filtre doit être nettoyé une fois par mois (ou lorsque le

système d’indication de saturation des filtres – si prévu sur le

modèle possédé – indique cette nécessité) avec des

détergents non agressifs, à la main ou dans le lave-vaisselle à

faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle

peut en provoquer la décoloration. Toutefois, les

caractéristiques de filtrage ne seront en aucun cas modifiées.

Enlever le châssis de support filtre en tournant de 90° les

boutons (g) qui le fixent à la hotte.27

Filtre à charbon actif (uniquement pour version

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois (ou

lorsque le système d’indication de saturation des filtres – si

prévu sur le modèle possédé – indique cette nécessité) avec

de l’eau chaude et au moyen de détergents appropriés ou

dans le lave-vaisselle à 65°C (dans le cas de lavage dans le

lave-vaisselle suivre un cycle de lavage complet sans

vaisselle à l’intérieur).

Enlever l’eau qui excède en faisant attention de ne pas

abîmer le filtre, ensuite le mettre dans le four pendant 10

minutes à 100°C pour le sécher définitivement. Remplacer le

coussinet tous les 3 ans et chaque fois que le filtre sera

Placer le rembourrage autour du filtre à graisse et le fixer à

l’aide des dispositifs de blocage prévus.

Appliquer le couvercle supérieur et le fixer à l’aide du ressort

Pour l’opération de démontage procéder en sens inverse.

Remplacement des lampes

Débrancher l’appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous

qu’elles soient froides.

Remplacez la vieille ampoule avec le même type tel que

spécifié par l'étiquette des caractéristiques ou à proximité de

l’ampoule même sur le capot.

• A l’aide d’un petit tournevis plat, faire levier sur le bord de

l’ampoule et l’extraire.

• Retirer l’ampoule grillée et remplacez la par une ampoule

de 12V 20W MAX 30° Ø35 GU4.

• Remonter alors la nouvelle ampoule en procédant dans

le sens inverse du démontage.

Dans l’éventualité où l’éclairage ne devait pas fonctionner,

vérifier si les lampes ont été introduites correctement dans

leur logement, avant de contacter le service après-vente.28

NL - Montagevoorschriften en gebruiksaanwijzing

12. Aplique a chaminé.

(g) que o fixam à coifa de 90°.
