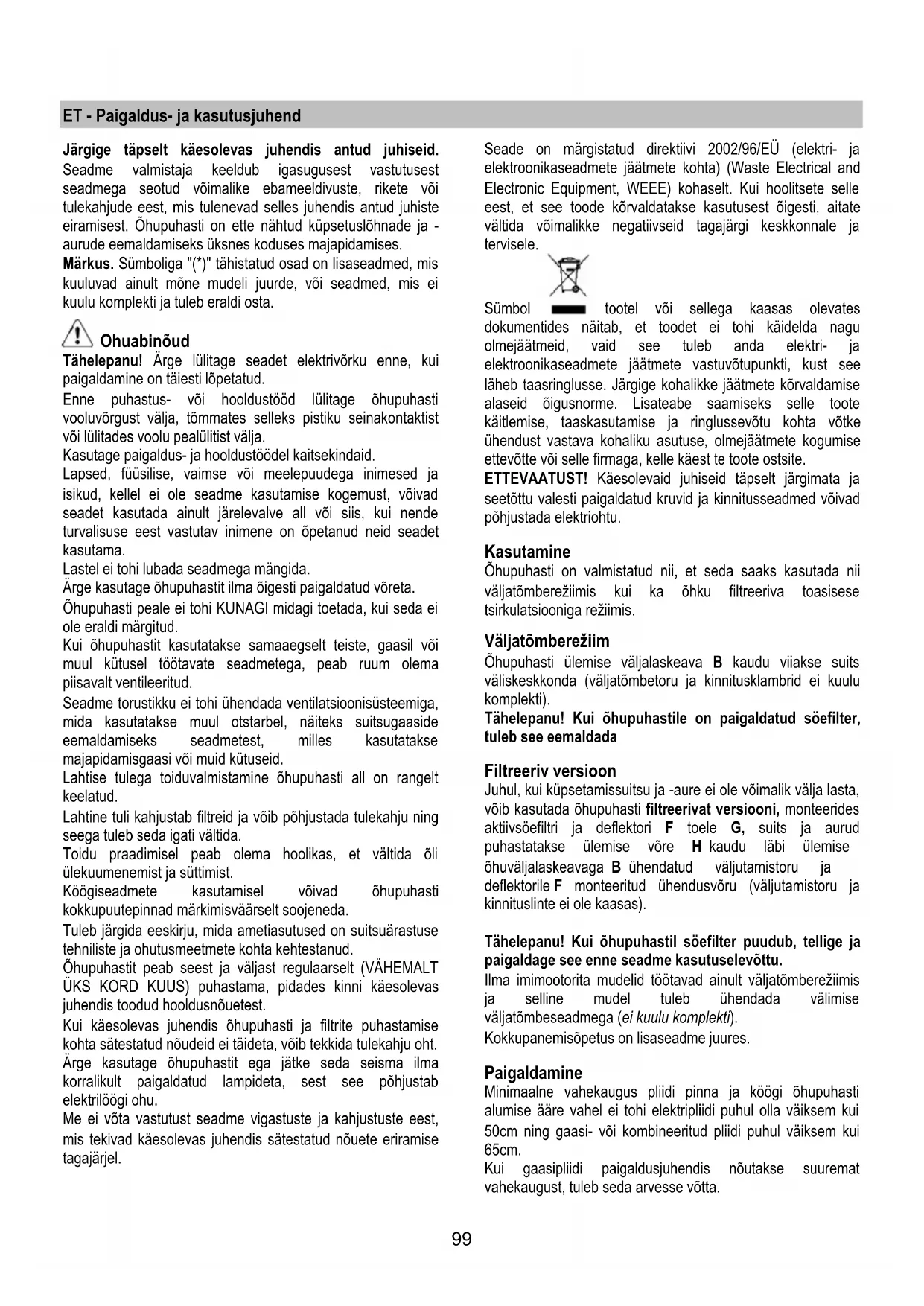

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid.

Seadme valmistaja keeldub igasugusest vastutusest

seadmega seotud võimalike ebameeldivuste, rikete või

tulekahjude eest, mis tulenevad selles juhendis antud juhiste

eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -

aurude eemaldamiseks üksnes koduses majapidamises.

Märkus. Sümboliga "(*)" tähistatud osad on lisaseadmed, mis

kuuluvad ainult mõne mudeli juurde, või seadmed, mis ei

kuulu komplekti ja tuleb eraldi osta.

Tähelepanu! Ärge lülitage seadet elektrivõrku enne, kui

paigaldamine on täiesti lõpetatud.

Enne puhastus- või hooldustööd lülitage õhupuhasti

vooluvõrgust välja, tõmmates selleks pistiku seinakontaktist

või lülitades voolu pealülitist välja.

Kasutage paigaldus- ja hooldustöödel kaitsekindaid.

Lapsed, füüsilise, vaimse või meelepuudega inimesed ja

isikud, kellel ei ole seadme kasutamise kogemust, võivad

seadet kasutada ainult järelevalve all või siis, kui nende

turvalisuse eest vastutav inimene on õpetanud neid seadet

Lastel ei tohi lubada seadmega mängida.

Ärge kasutage õhupuhastit ilma õigesti paigaldatud võreta.

Õhupuhasti peale ei tohi KUNAGI midagi toetada, kui seda ei

ole eraldi märgitud.

Kui õhupuhastit kasutatakse samaaegselt teiste, gaasil või

muul kütusel töötavate seadmetega, peab ruum olema

piisavalt ventileeritud.

Seadme torustikku ei tohi ühendada ventilatsioonisüsteemiga,

mida kasutatakse muul otstarbel, näiteks suitsugaaside

eemaldamiseks seadmetest, milles kasutatakse

majapidamisgaasi või muid kütuseid.

Lahtise tulega toiduvalmistamine õhupuhasti all on rangelt

Lahtine tuli kahjustab filtreid ja võib põhjustada tulekahju ning

seega tuleb seda igati vältida.

Toidu praadimisel peab olema hoolikas, et vältida õli

ülekuumenemist ja süttimist.

Köögiseadmete kasutamisel võivad õhupuhasti

kokkupuutepinnad märkimisväärselt soojeneda.

Tuleb järgida eeskirju, mida ametiasutused on suitsuärastuse

tehniliste ja ohutusmeetmete kohta kehtestanud.

Õhupuhastit peab seest ja väljast regulaarselt (VÄHEMALT

ÜKS KORD KUUS) puhastama, pidades kinni käesolevas

juhendis toodud hooldusnõuetest.

Kui käesolevas juhendis õhupuhasti ja filtrite puhastamise

kohta sätestatud nõudeid ei täideta, võib tekkida tulekahju oht.

Ärge kasutage õhupuhastit ega jätke seda seisma ilma

korralikult paigaldatud lampideta, sest see põhjustab

Me ei võta vastutust seadme vigastuste ja kahjustuste eest,

mis tekivad käesolevas juhendis sätestatud nõuete eriramise

Seade on märgistatud direktiivi 2002/96/EÜ (elektri- ja

elektroonikaseadmete jäätmete kohta) (Waste Electrical and

Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle

eest, et see toode kõrvaldatakse kasutusest õigesti, aitate

vältida võimalikke negatiivseid tagajärgi keskkonnale ja

tootel või sellega kaasas olevates

dokumentides näitab, et toodet ei tohi käidelda nagu

olmejäätmeid, vaid see tuleb anda elektri- ja

elektroonikaseadmete jäätmete vastuvõtupunkti, kust see

läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise

alaseid õigusnorme. Lisateabe saamiseks selle toote

käitlemise, taaskasutamise ja ringlussevõtu kohta võtke

ühendust vastava kohaliku asutuse, olmejäätmete kogumise

ettevõtte või selle firmaga, kelle käest te toote ostsite.

ETTEVAATUST! Käesolevaid juhiseid täpselt järgimata ja

seetõttu valesti paigaldatud kruvid ja kinnitusseadmed võivad

põhjustada elektriohtu.

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii

väljatõmberežiimis kui ka õhku filtreeriva toasisese

tsirkulatsiooniga režiimis.

Õhupuhasti ülemise väljalaskeava B kaudu viiakse suits

väliskeskkonda (väljatõmbetoru ja kinnitusklambrid ei kuulu

Tähelepanu! Kui õhupuhastile on paigaldatud söefilter,

Juhul, kui küpsetamissuitsu ja -aure ei ole võimalik välja lasta,

võib kasutada õhupuhasti filtreerivat versiooni, monteerides

aktiivsöefiltri ja deflektori F toele G, suits ja aurud

puhastatakse ülemise võre H kaudu läbi ülemise

õhuväljalaskeavaga B ühendatud väljutamistoru ja

deflektorile F monteeritud ühendusvõru (väljutamistoru ja

kinnituslinte ei ole kaasas).

Tähelepanu! Kui õhupuhastil söefilter puudub, tellige ja

paigaldage see enne seadme kasutuselevõttu.

Ilma imimootorita mudelid töötavad ainult väljatõmberežiimis

ja selline mudel tuleb ühendada välimise

väljatõmbeseadmega (ei kuulu komplekti).

Kokkupanemisõpetus on lisaseadme juures.

Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti

alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui

50cm ning gaasi- või kombineeritud pliidi puhul väiksem kui

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat

vahekaugust, tuleb seda arvesse võtta.100

Võrgupinge peab vastama õhupuhasti sees asuval

andmesildil toodud pingele. Kui õhupuhastil on pistik,

ühendage see kehtivatele eeskirjadele vastavasse

pistikupessa, mis asub ka pärast õhupuhasti paigaldamist

ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti

on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks

ka pärast õhupuhasti paigaldamist ligipääsetavaks,

paigaldage nõuetekohane kahepooluseline lüliti, mis

kindlustaks vastavalt paigalduseeskirjadele III kategooria

liigpinge korral täieliku eraldamise vooluvõrgust.

Tähelepanu! Enne kui lülitate õhupuhasti uuesti elektrivõrku

ja kontrollite, kas see töötab korralikult, kontrollige alati, kas

võrgukaabel on korralikult monteeritud.

Õhupuhastil on spetsiaalne toitekaabel; kui kaabel on

kannatada saanud, pöörduge tehnoabi poole.

Märkus: õhupuhasti saab paigaldada nii lõõriga kui ka ilma.

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem

väljavalitud paigalduspiirkonna mõõtudega.

• Paigaldamise hõlbustamiseks on soovitatav ajutiselt

eemaldada rasvafiltrid ja teised osad, mille eemaldamine

ja uuesti paigaldamine on lubatud ning kui neid tegevusi

on käesolevas juhendis kirjeldatud.

See osa / need osad pannakse külge tagasi, kui

õhupuhasti on juba paigaldatud.

Osade lahtivõtmise kohta vt vastavaid punkte.

• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega

varustatud (vt ka vastavat punkti). See/need pannakse

tagasi ainult siis, kui õhupuhastit tahetakse kasutada

filtreerival režiimil.

• Kontrollige, ega õhupuhasti sees ei ole (transportimise

ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt

kruvidega ümbrikke, garantiidokumente jms). Kui on, siis

võtke need välja ja hoidke alles.

• Kui võimalik, ühendage õhupuhasti paigaldamispiirkonna

alla ja ümbrusse jäävad mööbliesemed lahti ning viige

eemale, et laele/seinale, kuhu puhasti paigaldatakse,

oleks kergem ligi pääseda. Kui see ei ole võimalik, katke

kõik paigaldamispiirkonna lähedusse jäävad

mööbliesemed ja muud esemed võimalikult hästi kinni.

Valige üks tasane pind, kuhu õhupuhastit ja selle juurde

kuuluvaid detaile saaks toetada.

• Elektrivõrku ühendamise ajaks lülitage õhupuhasti vool

vastava majapidamise peakilbist välja.

• Lisaks sellele kontrollige, kas õhupuhasti

paigaldamispiirkonnas (ja kohas, kuhu pääseks ligi ka

pärast õhupuhasti paigaldamist) saab kasutada

pistikupesa ning kas õhupuhastit saab ühendada

väljatõmbeseadmega, mis juhib suitsu väliskeskkonda

(ainult väljatõmberežiimi korral).

• Tehke kõik vajalikud müüritisetööd (nt paigaldage

pistikupesa ja/või puurike auk väljatõmbetoru jaoks).

Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule

seintele/lagedele. Kui tahate kindel olla, et need seinte/lae

materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud

tehniku poole. Sein/lagi peab olema küllalt tugev, et

õhupuhasti raskust kanda.

Paigaldamine ilma lõõrita

1. Tõmmake pliiatsiga seinale laeni joon, mis märgiks

keskjoont, see hõlbustab paigaldamist.

2. Pange puurimisskeem seinale: puurimisskeemile trükitud

vertikaalne keskjoon peab langema kokku seinale

tõmmatud keskjoonega, lisaks peab puurimisskeemi

alumine serv langema kokku õhupuhasti alumise

3. Asetage alumine kinnitusklamber puurimisskeemile, nii et

ta jääks punktiiriga märgitud nelinurgaga kohakuti,

märkige seinale kahe otsmise augu asukoht ja puurige

Märkus: puurige igal juhul kõik šabloonil näidatud augud:

kaks ülemist auku on mõeldud õhupuhasti

paigalekinnitamiseks, samas kui alumised augud

(tavaliselt üks keskne auk või mitu külgmist) on lõplikuks

fikseerimiseks ja ohutuse huvides.

Võtke puurimisskeem ära, paigaldage seina sisse tüüblid

ja kinnitage õhupuhasti kinnitusklamber kahe 5 x 45 mm

4. Riputage õhupuhasti alumise kinnitusklambri külge.

5. Seadke paika õhupuhasti kaugus seinast.

6. Loodige õhupuhasti asend horisontaalselt.

7. Kinnitage õhupuhasti lõplikult seina külge

8. Väljatõmberežiim.

Ühendage suitsu väljatõmbetoru (toru ja selle

kinnitusklambrid ei kuulu komplekti ja tuleb osta eraldi)

väljatõmbemootori kohal asuva ühendusvõru külge.

Kui õhupuhastit kasutatakse väljatõmberežiimil, tuleb toru

teine ots ühendada suitsu välja juhtiva

Võtke õhu väljalaskeliitmik maha ja paigaldage

Tähelepanu! Kui õhupuhastil söefilter puudub, tellige

ja paigaldage see enne seadme kasutuselevõttu.

9. Pange esipaneel oma kohale ja ühendage juhtpuldi

10. Kinnitage esipaneel 6 kruviga (3 kummagi külje jaoks).

11. Pange külgpaneelid oma kohale ja fikseerige, lastes neil

12. Pange ülemine kinnitusliist kohale ja kinnitage kahe

13. Ühendage juhtmed.

Paigaldage uuesti söefiltri- ja rasvafiltri(te)hoidja, lülitage vool

peakilbist uuesti sisse ja kontrollige, kas õhupuhasti töötab

Paigaldamine lõõriga

1. Tõmmake pliiatsiga seinale laeni joon, mis märgiks

keskjoont, see hõlbustab paigaldamist.

2. Pange puurimisskeem seinale: puurimisskeemile trükitud

vertikaalne keskjoon peab langema kokku seinale

tõmmatud keskjoonega, lisaks peab puurimisskeemi

alumine serv langema kokku õhupuhasti alumise

3. Asetage alumine kinnitusklamber puurimisskeemile, nii et

ta jääks punktiiriga märgitud nelinurgaga kohakuti,

märkige seinale kahe otsmise augu asukoht ja puurige

Märkus: puurige igal juhul kõik šabloonil näidatud augud:

kaks ülemist auku on mõeldud õhupuhasti

paigalekinnitamiseks, samas kui alumised augud

(tavaliselt üks keskne auk või mitu külgmist) on lõplikuks

fikseerimiseks ja ohutuse huvides.

Võtke puurimisskeem ära, paigaldage seina sisse tüüblid

ja kinnitage kahe 5 x 45 mm kruviga õhupuhasti

4. Pange lõõride tugiklamber G seinale vastu lage,

kasutage lõõride tugiklambrit puurimisskeemina (kui

selles on väike pilu, peab see kokku langema eelnevalt

seinale tõmmatud joonega) ja märkige pliiatsiga kahe

augu asukohad, puurige augud (Ø 8 mm), paigaldage 2

5. Kinnitage lõõride tugiklamber kahe 5 x 45 mm kruviga

6. Riputage õhupuhasti alumise kinnitusklambri külge.

7. Seadke paika õhupuhasti kaugus seinast.

8. Loodige õhupuhasti asend horisontaalselt.

9. Kinnitage õhupuhasti lõplikult seina külge

10. Ühendage suitsu väljatõmbetoru (toru ja selle

kinnitusklambrid ei kuulu komplekti ja tuleb osta eraldi)

väljatõmbemootori kohal asuva ühendusvõru külge.

Kui õhupuhastit kasutatakse väljatõmberežiimil, tuleb toru

teine ots ühendada suitsu välja juhtiva

äratõmbeseadmega. Kui õhupuhastit soovitakse

kasutada filtreerival režiimil, tuleb lõõride tugiklambri G

külge kinnitada deflektor F ja ühendada toru teine ots

deflektoril F asuva ühendusvõruga.

11. Ühendage juhtmed.

12. Pange lõõr oma kohale.

13. Kinnitage lõõr 2 kruviga lõõride tugiklambri G külge.

14. Pange esipaneel oma kohale ja ühendage juhtpuldi

15. Kinnitage esipaneel 6 kruviga (3 kummagi külje jaoks).

16. Pange külgpaneelid oma kohale ja fikseerige, lastes neil

17. Pange ülemine kinnitusliist kohale ja kinnitage kahe

Monteerige söefiltri korpus ja rasvafilter või -filtrid ning

kontrollige, kas õhupuhasti töötab korralikult.

Õhupuhasti kirjeldus

3. Rasvafiltri eemaldamise käepide

7. Õhu väljalaskeava (filtriga mudelite puhul kasutamiseks)

Kui auru kontsentratsioon köögis on eriti suur, kasutage kõige

suuremat kiirust. Soovitame väljatõmbe sisse lülitada 5 minutit

enne söögitegemise algust ning jätta see pärast

söögivalmistamise lõppu veel umbes 15 minutiks tööle.

1. Valguse ON/OFF lüliti: valguse eelnevalt seadistatud

tugevusel sisse- või väljalülitamiseks vajutage nuppu või

vabastage see, valguse tugevuse reguleerimiseks hoidke

2. Äratõmbe lüliti: ON(Stand by)/OFF

-ON (Stand by) ("sisse lülitatud" (ooterežiimil)) – nupp

-OFF – nupp on välja lülitatud: kõik juhtseadmed peale

nupu 1 on desaktiveeritud.

Et õhupuhastit ON (stand by) või OFF peale seada,

vajutage nupule ja oodake, kuni see soovitud seadistuse

kohaselt sisse või välja lülitub.

3. 1. tõmbekiiruse (-võimsuse) nupp: selle tõmbekiiruse

valimiseks vajutage üks kord; kui soovite määrata selle

kiiruse taimeriga 20 minutiks, mille möödudes õhupuhasti

välja lülitub (ooterežiimile jääb), vajutage uuesti ja hoidke

4. 2. tõmbekiiruse (-võimsuse) nupp: selle tõmbekiiruse

valimiseks vajutage üks kord; kui soovite määrata selle

kiiruse taimeriga 15 minutiks, mille möödudes õhupuhasti

välja lülitub (ooterežiimile jääb), vajutage uuesti ja hoidke

5. 3. tõmbekiiruse (-võimsuse) nupp: selle tõmbekiiruse

valimiseks vajutage üks kord; kui soovite määrata selle

kiiruse taimeriga 10 minutiks, mille möödudes õhupuhasti

välja lülitub (ooterežiimile jääb), vajutage uuesti ja hoidke

6. Intensiivse tõmbekiiruse (-võimsuse) sisse-

/väljalülitamise nupp: hoidke selle tõmbekiiruse (-

võimsuse) valimiseks all; sellel kiirusel töötab aparaat 5

minutit, seejärel lülitub kas väljatõmme välja või hakkab

õhupuhasti tööle eelnevalt valitud tõmbekiirusel (-

7. Nupp COMFORT: õhupuhasti käivitab “tsüklilise”

õhuvahetuse, mis tähendab, et mootor töötab 5 minutit 1.

kiirusel (võimsusel) ning on 30 minutit välja lülitatud.

Selle funktsiooni seadistus säilib, kuni vajutatakse nuppu

OFF või mis tahes kiiruse nuppu, mis katkestab

COMFORT-funktsiooni ning käivitab valitud kiiruse.

8. Filtrite küllastumise märguande ja selle lähtestamise

nupp: õhupuhasti hoiatab kasutajat sellel nupul süttinud

tulega, kui rasvafiltrit ja söefiltrit on vaja hooldada.

Nupp helendab roheliselt: hooldage rasvafiltrit, seejärel

hoidke nuppu vähemalt 3 sekundit all, nupp kustub.

Nupp helendab punaselt: hooldage söefiltrit, seejärel

hoidke nuppu vähemalt 3 sekundit all, nupp kustub.

Tähelepanu: õhupuhasti on eelnevalt seatud üksnes

rasvafiltri küllastumise märguande peale.

Söefiltri küllastumise märguande aktiveerimiseks

seadke õhupuhasti OFF peale ning hoidke kolm sekundit

nuppu 8 (nupp hakkab punaselt helendama: see näitab,

et seadistamine õnnestus). Söefiltri küllastumise

märguande väljalülitamiseks korrake seda toimingut

(nupp hakkab rohelise tulega põlema).

Märkus: iga kord, kui selle nupuga on mingeid toiminguid

tehtud, kõlab "piip".

Enne hooldustöid võtke õhupuhasti vooluvõrgust välja.

Õhupuhastit tuleb sageli (vähemalt sama tihti, kui hooldatakse

rasvafiltreid) nii seest kui ka väljast puhastada.

Puhastamiseks kasutage neutraalse vedela

puhastusvahendiga niisutatud lappi.

Vältige abrasiivseid aineid sisaldavaid vahendeid.

ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Tähelepanu! Seadme puhastamise ja filtrite vahetamise

eeskirjade mittejärgimisega kaasneb tulekahju oht. Seepärast

on soovitatav järgida antud juhiseid.

Me ei võta endale mingit vastutust ebaõigest käsitsemisest või

eespool toodud ettevaatusabinõude eiramisest tingitud

võimalike mootorikahjustuste ja tulekahjude eest.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega

puhastada kas käsitsi või nõudepesumasinas madala

temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi

muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi

Eemaldage filtri korpus, pöörates 90°

kinnitusdetaile (g), mis kinnitavad selle õhupuhasti

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad

Söefiltrit võib iga kahe kuu tagant (või kui filtri indikaator (kui

see on Teie mudelile paigaldatud) näitab vajadust filtrit pesta)

pesta kuuma vee ja sobiva pesuainega käsitsi või

nõudepesumasinas 65 °C juures (nõudepesumasinat

kasutades peske filtrit ilma muude nõudeta täispika

Eemaldage liigne vesi ettevaatlikult, et filtrit mitte kahjustada.

Filtri täielikuks kuivatamiseks asetage see 10 minutiks ahju

Vahetage söefilter välja iga kolme aasta tagant või siis, kui

filter on kahjustunud või ummistunud.

Pange filterelement rasvafiltri sisse ja kinnitage

Asetage kohale ülemine punn ja kinnitage see

Lahtimonteerimiseks toimige vastupidi.

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need

Asendage katkine lamp sama tüüpi lambiga, nii nagu on kirjas

märgisel või õhupuhastil lambi kõrval.

• Eemaldage kaitsekate väiksema kruvikeeraja või muu

sarnase tööriista abil.

• Vahetage kahjustunud pirn välja.

Kasutage üksnes 20-vatise võimsusega (12 V) - Ø35mm

GU4 -pirne ning ärge neid käega puudutage.

• Sulgege kaitsekate (klõpsatusega) uuesti.

Kui valgustus ei hakka tööle, kontrollige enne tehnoabi

kutsumist, kas pirn on korralikult pesas.103
