ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SPACE EDS DIGITAL R BLA78 ELICA

chamar a assistência técnica.42

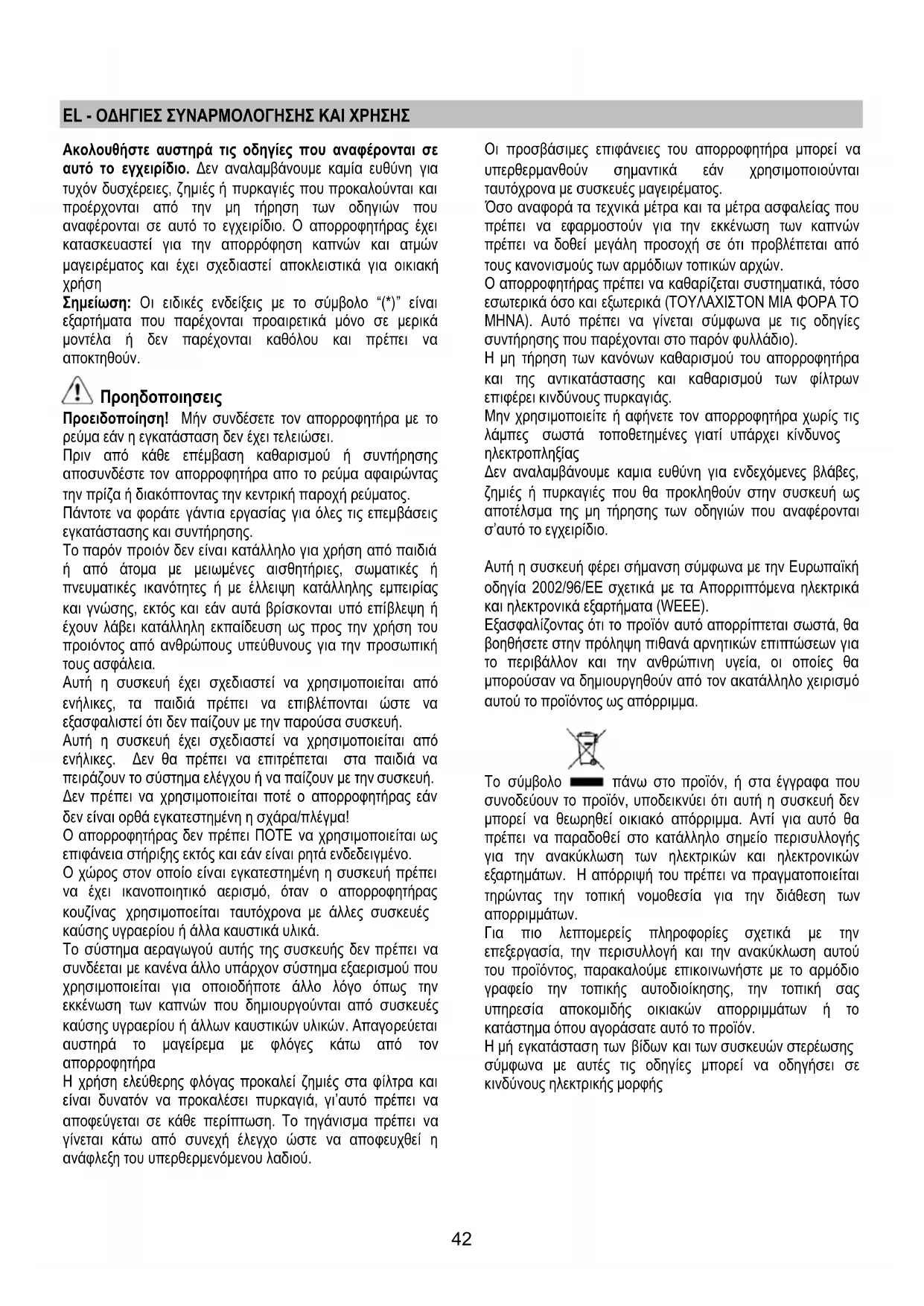

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε

αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για

τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και

προέρχονται από την μη τήρηση των οδηγιών που

αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει

κατασκευαστεί για την απορρόφηση καπνών και ατμών

μαγειρέματος και έχει σχεδιαστεί

αποκλειστικά για οικιακή

Σημείωση: Οι ειδικές ενδείξεις με το σύμβολο “(*)” είναι

εξαρτήματα που παρέχονται προαιρετικά μόνο σε μερικά

μοντέλα ή δεν παρέχονται καθόλου και πρέπει να

Προειδοποίηση! Μήν συνδέσετε τον απορροφητήρα με το

ρεύμα εάν η εγκατάσταση δεν έχει τελειώσει.

Πριν από κάθε επέμβαση καθαρισμού ή συντήρησης

αποσυνδέστε τον απορροφητήρα απο το ρεύμα αφαιρώντας

την πρίζα ή διακόπτοντας την κεντρική παροχή ρεύματος.

Πάντοτε να φοράτε γάντια εργασίας για όλες τις επεμβάσεις

εγκατάστασης και συντήρησης.

προιόν δεν είναι κατάλληλο για χρήση από παιδιά

ή από άτομα με μειωμένες αισθητήριες, σωματικές ή

πνευματικές ικανότητες ή με έλλειψη κατάλληλης εμπειρίας

και γνώσης, εκτός και εάν αυτά βρίσκονται υπό επίβλεψη ή

έχουν λάβει κατάλληλη εκπαίδευση ως προς την χρήση του

προιόντος από ανθρώπους υπεύθυνους για την προσωπική

Αυτή η συσκευή έχει σχεδιαστεί να χρησιμοποιείται από

ενήλικες, τα παιδιά πρέπει να επιβλέπονται ώστε να

εξασφαλιστεί ότι δεν παίζουν με την παρούσα συσκευή.

Αυτή η συσκευή έχει σχεδιαστεί να χρησιμοποιείται από

ενήλικες. Δεν θα πρέπει να επιτρέπεται στα παιδιά να

πειράζουν το σύστημα ελέγχου ή να παίζουν με την

Δεν πρέπει να χρησιμοποιείται ποτέ ο απορροφητήρας εάν

δεν είναι ορθά εγκατεστημένη η σχάρα/πλέγμα!

Ο απορροφητήρας δεν πρέπει ΠΟΤΕ να χρησιμοποιείται ως

επιφάνεια στήριξης εκτός και εάν είναι ρητά ενδεδειγμένο.

Ο χώρος στον οποίο είναι εγκατεστημένη η συσκευή πρέπει

να έχει ικανοποιητικό αερισμό, όταν ο απορροφητήρας

κουζίνας χρησιμοποείται ταυτόχρονα

καύσης υγραερίου ή άλλα καυστικά υλικά.

Το σύστημα αεραγωγού αυτής της συσκευής δεν πρέπει να

συνδέεται με κανένα άλλο υπάρχον σύστημα εξαερισμού που

χρησιμοποιείται για οποιοδήποτε άλλο λόγο όπως την

εκκένωση των καπνών που δημιουργούνται από συσκευές

καύσης υγραερίου ή άλλων καυστικών υλικών. Απαγορεύεται

αυστηρά το μαγείρεμα

με φλόγες κάτω από τον

Η χρήση ελεύθερης φλόγας προκαλεί ζημιές στα φίλτρα και

είναι δυνατόν να προκαλέσει πυρκαγιά, γι’αυτό πρέπει να

αποφεύγεται σε κάθε περίπτωση. Το τηγάνισμα πρέπει να

γίνεται κάτω από συνεχή έλεγχο ώστε να αποφευχθεί η

ανάφλεξη του υπερθερμενόμενου λαδιού.

Οι προσβάσιμες επιφάνειες του απορροφητήρα μπορεί

υπερθερμανθούν σημαντικά εάν χρησιμοποιούνται

ταυτόχρονα με συσκευές μαγειρέματος.

Όσο αναφορά τα τεχνικά μέτρα και τα μέτρα ασφαλείας που

πρέπει να εφαρμοστούν για την εκκένωση των καπνών

πρέπει να δοθεί μεγάλη προσοχή σε ότι προβλέπεται από

τους κανονισμούς των αρμόδιων τοπικών αρχών.

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο

όσο και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ

ΜΗΝΑ). Αυτό πρέπει να γίνεται σύμφωνα με τις οδηγίες

συντήρησης που παρέχονται στο παρόν φυλλάδιο).

Η μη τήρηση των κανόνων καθαρισμού του απορροφητήρα

και της αντικατάστασης και καθαρισμού των φίλτρων

επιφέρει κινδύνους πυρκαγιάς.

Μην χρησιμοποιείτε ή αφήνετε τον απορροφητήρα χωρίς τις

λάμπες σωστά τοποθετημένες

γιατί υπάρχει κίνδυνος

Δεν αναλαμβάνουμε καμια ευθύνη για ενδεχόμενες βλάβες,

ζημιές ή πυρκαγιές που θα προκληθούν στην συσκευή ως

αποτέλσμα της μη τήρησης των οδηγιών που αναφέρονται

σ’αυτό το εγχειρίδιο.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή

οδηγία 2002/96/ΕΕ σχετικά με τα Απορριπτόμενα ηλεκτρικά

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα

βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για

το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα

μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό

αυτού το προϊόντος ως απόρριμμα.

πάνω στο προϊόν, ή στα έγγραφα που

συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν

μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα

πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής

για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών

εξαρτημάτων. Η απόρριψή του πρέπει να πραγματοποιείται

τηρώντας την τοπική νομοθεσία

Για πιο λεπτομερείς πληροφορίες σχετικά με την

επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού

του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο

γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας

υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το

κατάστημα όπου αγοράσατε αυτό το προϊόν.

Η μή εγκατάσταση των βίδων και

των συσκευών στερέωσης

σύμφωνα με αυτές τις οδηγίες μπορεί να οδηγήσει σε

κινδύνους ηλεκτρικής μορφής43

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο

ώστε να μπορεί να χρησιμοποιηθεί είτε ως τύπος

απορρόφησης εξωτερικής εκκένωσης (με αεραγωγό) είτε ως

τύπος φιλτραρίσματος εσωτερικής ανακύκλωσης.

Ο απορροφητήρας φέρει στο πάνω μέρος του την έξοδο Β για

την εκκένωση καπνών στο εξωτερικό περιβάλλον (ο σωλήνας

στηρίγματά του δεν παρέχονται).

Προσοχή! Εάν ο απορροφητήρας είναι εξοπλισμένος με

φίλτρο άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.

Τύπος φιλτραρίσματος

Σε περιπτωση που δεν ειναι δυνατο να εκκενωσουμε τους

καπνους και τους ατμους του ψησιματος προς το εξωτερικο

περιβαλλον ειναι δυνατο να χρησιμοποιησουμε τον

απορροφητηρα τυπου φιλτραρισματος, μονταροντας ενα

o ενεργων ανθρακων και τον εκτροπεα F στo

υποστηριγμα (τυπου αναβολεα) G, οι ατμοι και οι καπνοι

ανακυκλωνονται μεσα απο την σχαρα καθαρισμου ανωτερη

Η δια μεσου ενος σωληνος εκκενωσης συνδεδεμενο στην

ανωτερη εξοδο του αερα Β και το δαχτυλιδι συνδεσης

μονταρισμενο στον εκτροπεα F (σωληνας εκκενωσης και

σφιγκτηρες συνδεσης δεν

Προσοχή! Εάν ο απορροφητήρας δεν παρέχεται με

φίλτρο άνθρακα, τότε πρέπει να παραγγελθεί και να

Τα μοντέλα που δεν έχουν μοτέρ αναρρόφησης λειτουργούν

μόνο ως τύποι αεραγωγού και πρέπει να συνδεθούν με μία

εξωτερική συσκευή αναρρόφησης (δεν παρέχεται).

Οι οδηγίες σύνδεσης παρέχονται με την περιφερειακή

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης

εστιών και του κατώτερου μέρους του απορροφητήρα

κουζίνας δεν πρέπει να είναι μικρότερη των 50εκ. στην

περίπτωση ηλεκτρικών κουζινών και των 65εκ στην

περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για βάση εστιών με αέριο

καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε

αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα,

τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν

παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με παροχή

ρεύματος που, σύμφωνα με τους προβλεπόμενους

κανονισμούς, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη

και μετά την εγκατάσταση.

πρίζα (προβλεπόμενη σύνδεση

απευθείας με το ρεύμα) ή η πρίζα δεν είναι σε προσβάσιμη

ζώνη, ακόμη και μετά την εγκατάσταση, εφαρμόστε έναν

διπολικό διακόπτη ώστε να πληρεί τους κανόνες ασφαλείας

που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του

συστήματος σε περίπτωση υπέρτασης (κατηγορίας ΙΙΙ),

σύμφωνα με τις οδηγίες και τους κανόνες εγκαταστάσεως.

Προειδοποίηση! πριν συνδέσετε το σύστημα του

απορροφητήρα με την ηλεκτρική εγκατάσταση και

βεβαιωθείτε για την σωστή του λειτουργία, να ελέγχετε

πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.

Ο απορροφητήρας έχει ένα ειδικό ηλεκτρικό καλώδιο

τροφοδοσίας. Σε περίπτωση φθοράς του καλωδίου, ζητήστε

το από την υπηρεσία τεχνικής βοήθειας.

Σημείωση: ο απορροφητήρας μπορεί να εγκατασταθεί τόσο

με καμινάδα όσο και χωρίς.

Πρίν να αρχίσετε με την εγκατάσταση:

• Εξακριβώστε ότι το προιόν που αγοράσατε έχει τις

κατάλληλες διαστάσεις για την εφαρμογή του στην

περιοχή που έχετε επιλέξει.

• Για μια ευκολώτερη εγκατάσταση, σας συμβουλεύουμε

να αφαιρέσετε προσωρινά τα φίλτρα λίπους

μέρη που επιτρέπεται η αφαίρεση τους και άρα

περιγράφεται στο εγχειρίδιο ο τρόπος συναρμολόγησης

και αποσυναρμολόγησης.

Tο αφαιρούμενο ή τα αφαιρούμενα μέρη

συναρμολογούνται μόνο όταν έχει τελειώσει η

Για την αποσυναρμολόγηση τους δές τις σχετικές

• Αφαιρέστε το ή τά φίλτρα ενεργού άνθρακα (*) εάν

(δές την σχετική παράγραφο). Αυτό, ή αυτά

επανασυναρμολογούνται αποκλειστικά εάν θέλετε να

χρησιμοποιήσετε τον απορροφητήρα σε τύπο

• Βεβαιωθείτε ότι στο εσωτερικό του απορροφητήρα δεν

βρίσκεται (για λόγους μεταφοράς) βοηθητικό υλικό (πχ

σακούλες με βίδες (*), βιβλιάριο εγγυήσεως (*) κλπ) και

εάν υπάρχει, βγάλτετο και φυλάξτετο.

• Εάν είναι δυνατόν, αποσυνδέστε και

που βρίσκονται κάτω ή γύρω από την περιοχή

εγκατάστασης του απορροφητήρα, έτσι ώστε να έχετε

μια καλύτερη πρόσβαση στον τοίχο/ταβάνι όπου θα

εγκαταστήσετε τον απορροφητήρα. Σε αντίθετη

περίπτωση, καλύψτε όσο το δυνατόν καλύτερα τα

έπιπλα και τα εκτεθημένα κομμάτια προς εγκατάσταση.

Επιλέξτε μια επίπεδη επιφάνεια για την συναρμολόγηση

του απορροφητήρα. Καλύψτε την με ένα προστατευτικό

υλικό και ακουμπήστε μέσα της τον απορροφητήρα και

όλα τα βοηθητικά του εξαρτήματα.

• Αποσυνδέστε τον απορροφητήρα κλείνοντας τον οικιακό

γενικό διακόπτη όταν κάνετε την ηλεκτρική σύνδεση.44

• Βεβαιωθείτε ότι κοντά στην περιοχή εγκατάστασης του

απορροφητήρα (σε περιοχή ευπρόσιτη ακόμα και με τον

απορροφητήρα συναρμολογημένο) βρίσκεται μία

ηλεκτρική παροχή και ότι είναι δυνατόν να συνδεθείτε με

το εξάρτημα εκκένωσης καπνών στο εξωτερικό

περιβάλλον (μόνο για τον Τύπο απορρόφησης).

• Εκτελέστε όλες τις αναγκαίες δομικές εργασίες (π.χ.

ηλεκτρικής πρίζας και/ή της οπής γιά

το πέρασμα του σωλήνα εκκένωσης καπνών).

Ο απορροφητηρας περιέχει βύσματα στερέωσης για να

εξασφαλίζουν τη στήριξη του απορροφητήρα στους

περισσότερους τύπους τοιχωμάτων/οροφών. Είναι όμως

αναγκαίο να συμβουλευτούμε έναν ειδικευμένο τεχνίτη για να

σιγουρευτούμε για την καταλληλότητα των υλικών ανάλογα με

του τοιχώματος/οροφής. Το τοίχωμα/οροφή πρέπει

να ειναι αρκετά ανθεκτικό ώστε να αντέχει το βαρος του

απορροφητήρα. Μην επικολάτε τον απορροφητήρα με

σιλικόνη ή με στόκο στον τοίχο. Η στερέωση πρέπει να

γίνεται μόνο με τα κατάλληλα στηρίγματα.

Εγκατάσταση χωρίς καμινάδα

1. Με ένα μολύβι, χαράξτε μια γραμμή στον τοίχο

οροφή, που αντιστοιχεί στη γραμμή του μέσου, θα

διευκολύνει τις εργασίες εγκατάστασης.

2. Εφαρμόστε το σχέδιο διάτρησης στον τοίχο: Η

κατακόρυφη γραμμή της μέσης που είναι τυπωμένη στο

σχέδιο διάτρησης θα πρέπει να αντιστοιχεί στη γραμμή

μέσης που είναι σχεδιασμένη στον τοίχο, ακόμη το κάτω

διάτρησης αντιστοιχεί στο κάτω άκρο

3. Αποθέστε το κάτω πλαίσιο στήριξης στο σχέδιο

διάτρησης κάνοντάς το να συμπέσει με το σχεδιασμένο

ορθογώνιο, σημειώστε τις δύο εξωτερικές οπές και

Σημείωση: Κάνετε όλες τις οπές που φαίνονται στο

σχέδιο: οι επάνω 2 χρησιμεύουν για να γαντζώνουν τον

κάτω οπές (γενικά 1 κεντρική ή

περισσότερες πλευρικές) χρησιμεύουν για την οριστική

στερέωση και την ασφάλεια.

Βγάλτε το σχέδιο διάτρησης, εισάγετε τα ούπα στον

τοίχο και στερεώστε με 2 βίδες 5x45mm το πλαίσιο

στήριξης του απορροφητήρα.

4. Κρεμάστε τον απορροφητήρα στο κάτω πλαίσιο.

5. Ρυθμίστε την απόσταση του απορροφητήρα από τον

Ρυθμίστε την οριζόντια διευθέτηση του απορροφητήρα.

7. Στερεώστε οριστικά τον απορροφητήρα στο τοίχωμα

8. Τύπος απορρόφησης.

Συνδέστε ένα σωλήνα (σωλήνας και κολάρα για την

στερέωση δεν παρέχονται, πρέπει να αγοραστούν) για

την εκκένωση των καπνών στο δακτύλιο σύνδεσης που

βρίσκεται πάνω από τη μονάδα κινητήρα απορρόφησης.

άκρο του σωλήνα θα πρέπει να συνδεθεί σε μια

διάταξη αποβολής καπνών προς τα έξω σε περίπτωση

χρήσης του απορροφητήρα σε έκδοση απορρόφησης.

Τύπος φιλτραρίσματος.

Ξεμοντάρετε το ρακόρ εξόδου αέρα και εφαρμόστε το

πλέγμα κατά της παρείσφρησης.

Προσοχή! Εάν ο απορροφητήρας δεν είναι

εφοδιασμένος με φίλτρο άνθρακα, αυτό πρέπει

παραγγελθεί και να μονταρισθεί πρίν απο την

9. Εισάγετε το πρόσθιο πάνελ και κάνετε την ηλεκτρική

σύνδεση του ταμπλό χειριστηρίων.

10. Σφίξτε το πρόσθιο πάνελ με 6 βίδες (3 ανά πλευρό).

11. Εισάγετε τα πλευρικά πάνελ και ασφαλίστε τα κάνοντάς

τα να ολισθήσουν προς τα κάτω.

12. Εισάγετε το επάνω πλαίσιο ασφάλισης

13. Κάνετε την ηλεκτρική σύνδεση.

Ξανατροφοδοτησε το ηλεκτρικο δικτυο απο τον κεντρικο

ηλεκτρικο πινακα και ελεγξε την καλη λειτουργια του

Εγκατάσταση με καμινάδα

1. Με ένα μολύβι, χαράξτε μια γραμμή στον τοίχο, μέχρι την

οροφή, που αντιστοιχεί στη γραμμή του μέσου, θα

εργασίες εγκατάστασης.

2. Εφαρμόστε το σχέδιο διάτρησης στον τοίχο: Η

κατακόρυφη γραμμή της μέσης που είναι τυπωμένη στο

σχέδιο διάτρησης θα πρέπει να αντιστοιχεί στη γραμμή

μέσης που είναι σχεδιασμένη στον τοίχο, ακόμη το κάτω

άκρο του σχεδίου διάτρησης αντιστοιχεί στο κάτω άκρο

3. Αποθέστε το κάτω πλαίσιο

διάτρησης κάνοντάς το να συμπέσει με το σχεδιασμένο

ορθογώνιο, σημειώστε τις δύο εξωτερικές οπές και

Σημείωση: Κάνετε όλες τις οπές που φαίνονται στο

σχέδιο: οι επάνω 2 χρησιμεύουν για να γαντζώνουν τον

απορροφητήρα ενώ οι κάτω οπές (γενικά 1 κεντρική ή

περισσότερες πλευρικές) χρησιμεύουν για την οριστική

Βγάλτε το σχέδιο διάτρησης, εισάγετε τα ούπα στον

τοίχο και στερεώστε με 2 βίδες 5x45mm το πλαίσιο

στήριξης του απορροφητήρα.

4. Εφαρμόστε το πλαίσιο στήριξης καμινάδων „G“ στο

τοίχωμα που εφαρμόζει στην οροφή, χρησιμοποιήστε το

πλαίσιο στήριξης καμινάδων όπως στο σχέδιο

διάτρησης (αν υπάρχει, η μικρή εσοχή που υπάρχει

φορέα πρέπει να συμπέσει με τη γραμμή που

σχεδιάστηκε προηγουμένως στον τοίχο) και σημειώστε

με το μολύβι 2 οπές, κάνετε τις οπές (Ø8mm), εισάγετε 2

5. Στερεώστε το πλαίσιο στήριξης στον τοίχο με 2 βίδες

6. Κρεμάστε τον απορροφητήρα στο κάτω πλαίσιο.

7. Ρυθμίστε την απόσταση του απορροφητήρα από τον

Ρυθμίστε την οριζόντια διευθέτηση του απορροφητήρα.

9. Στερεώστε οριστικά τον απορροφητήρα στο τοίχωμα

10. Συνδέστε ένα σωλήνα (σωλήνας και κολάρα για την

στερέωση δεν παρέχονται, πρέπει να αγοραστούν) για

την εκκένωση των καπνών στο δακτύλιο σύνδεσης που

βρίσκεται πάνω από τη μονάδα κινητήρα απορρόφησης.

Το άλλο άκρο του σωλήνα θα πρέπει να συνδεθεί σε μια

διάταξη αποβολής καπνών προς τα έξω σε περίπτωση

του απορροφητήρα σε έκδοση απορρόφησης.

Στην περίπτωση που θέλετε να χρησιμοποιήσετε τον

απορροφητήρα σε έκδοση φιλτραρίσματος, τότε

στερεώστε στο πλαίσιο στερέωσης καμινάδων G τον

εκτροπέα F και συνδέστε το άλλο άκρο του σωλήνα στο

δακτύλιο σύνδεσης που βρίσκεται στον εκτροπέα F.

11. Κάνετε την ηλεκτρική σύνδεση.

12. Εφαρμόστε την καμινάδα.

13. Στερεώστε την καμινάδα με 2 βίδες στο πλαίσιο στήριξης

14. Εισάγετε το πρόσθιο πάνελ και κάνετε την ηλεκτρική

σύνδεση του ταμπλό χειριστηρίων.

15. Σφίξτε το πρόσθιο πάνελ με 6 βίδες (3 ανά πλευρό).

16. Εισάγετε τα πλευρικά πάνελ και ασφαλίστε τα κάνοντάς

τα να ολισθήσουν προς τα κάτω.

17. Εισάγετε το επάνω πλαίσιο ασφάλισης

Ξανατροφοδοτησε το ηλεκτρικο δικτυο απο τον κεντρικο

ηλεκτρικο πινακα και ελεγξε την καλη λειτουργια του

Περιγραφη απορροφητηρα

2. Φιλτρο για τα λιποι

3. Χειρολαβη ξεγαντζωματος φιλτρου για τα λιποι

6. Τηλεσκοπικη καπνοδοχο

7. Εξοδος αερα (μονο για χρηση τυπου φιλτραρισματος)

Χρησιμοποιήσε την μεγαλύτερη ταχύτητα απορρόφησης σε

περιπτώσεις συμπυκνωμένων ατμών της κουζίνας. Σας

συνιστούμε να ανάβετε τον απορροφητήρα 5 λεπτά πριν

αρχίσει το μαγείρεμα και να τον αφήνετε σε λειτουργία κατά

τη διάρκεια του μαγειρέματος και για άλλα περίπου 15 λεπτά

μετά το τέλος του μαγειρέματος.

1. Κουμπί ON/OFF Φώτων: πιέστε και αφήστε για να

ανάψετε και να σβήσετε τα φώτα στην προκαθορισμένη

ένταση, κρατήστε το πατημένο για να ρυθμίσετε την

2. Κουμπί ON(Stand by)/OFF απορρόφησης

- ON (Stand by) - το Κουμπί είναι αναμμένο.

- OFF - το Κουμπί είναι σβηστό. όλα τα χειριστήρια πλην

Για να θέσετε τον απορροφητήρα στο ON (stand by) ή

στο OFF πιέστε το κουμπί και περιμένετε το κουμπί να

ανάψει ή να σβήσει με βάση την επιθυμητή ρύθμιση.

3. Κουμπί επιλογής ταχύτητας (ισχύος) απορρόφησης

1: πατήστε 1 φορά για να επιλέξετε την ταχύτητα (ισχύ)

απορρόφησης, πατήστε πάλι και διατηρήσετε

για να ενεργοποιηθεί ο χρόνος λειτουργίας σε 20 λεπτά

(κουμπί που αναβοσβήνει) με τη λήξη των οποίων ο

απορροφητήρας σβήνει (Stand by)

4. Κουμπί επιλογής ταχύτητας (ισχύος) απορρόφησης

2: πατήστε 1 φορά για να επιλέξετε την ταχύτητα (ισχύ)

απορρόφησης, πατήστε πάλι και διατηρήσετε πατημένο

για να ενεργοποιηθεί ο χρόνος λειτουργίας σε 15 λεπτά

αναβοσβήνει) με τη λήξη των οποίων ο

απορροφητήρας σβήνει (Stand by)

5. Κουμπί επιλογής ταχύτητας (ισχύος) απορρόφησης

3: πατήστε 1 φορά για να επιλέξετε την ταχύτητα (ισχύ)

απορρόφησης, πατήστε πάλι και διατηρήσετε πατημένο

για να ενεργοποιηθεί ο χρόνος λειτουργίας σε 10 λεπτά

(κουμπί που αναβοσβήνει) με τη λήξη των οποίων ο

απορροφητήρας σβήνει (Stand by)

επιλογής ταχύτητας (ισχύος)

απορρόφησης Έντονης (χρονισμένη): πιέστε για να

επιλέξετε την ταχύτητα (ισχύ) απορρόφησης, ο χρόνος

λειτουργίας είναι 5 λεπτά με τη λήξη των οποίων η

απορρόφηση σβήνει ή επιστρέφει στην ταχύτητα (ισχύ)

απορρόφησης που επιλέχθηκε προηγουμένως.

7. Κουμπί COMFORT: ο απορροφητήρας εκκινεί μια

“κυκλική λειτουργία” για την ανταλλαγή του αέρα, που

φροντίζει για την ενεργοποίηση του κινητήρα στην

ταχύτητα 1 για 5 λεπτά και 30 λεπτά OFF κινητήρα. Η

λειτουργία αυτή παραμένει εν ενεργεία μέχρι να πατηθεί

το κουμπί OFF ή οποιοδήποτε από τα κουμπιά

ταχύτητας, το οποίο θα διακόψει τη λειτουργία

COMFORT και θα ενεργοποιήσει την επιλεγμένη

8. Κουμπί reset κορεσμού φίλτρων: ο απορροφητήρας

μέσω της φωτεινής ειδοποίησης του κουμπιού αυτού

ειδοποιεί το χρήστη όταν χρειάζεται να κάνει τη

συντήρηση του φίλτρου συγκράτησης λιπών και του

Κουμπί με πράσινο φως: διενεργήστε τη συντήρηση

του φίλτρου λιπών, και μετά πιέστε το κουμπί για

περίπου 3 δευτερόλεπτα, το κουμπί

Κουμπί με κόκκινο φως: διενεργήστε τη συντήρηση του

φίλτρου άνθρακα, και μετά πιέστε το κουμπί για περίπου

3 δευτερόλεπτα, το κουμπί σβήνει.

Προσοχή: ο απορροφητήρας είναι ρυθμισμένος μόνο

για την επισήμανση του φίλτρου συγκράτησης λιπών.

Για την ενεργοποίηση της επισήμανσης του φίλτρου

άνθρακα: Θέστε τον απορροφητήρα στο OFF, πιέστε

κουμπί 8 για 3 δευτερόλεπτα (Το κουμπί ανάβει κόκκινο

επισημαίνοντας την εκτέλεση της ρύθμισης). Για την

απενεργοποίηση του φίλτρου άνθρακα επαναλάβετε εκ

νέου τη διεργασία αυτή (Το κουμπί ανάβει πράσινο).

Σημείωση: Ένα μπιπ επισημαίνει κάθε φορά τις

εργασίες που εκτελούνται με το κουμπί αυτό.

ΠΡΟΣΟΧΗ ! Πριν από κάθε εργασία συντήρησης,

αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό

ρεύμα κλείνοντας τον διακόπτη του και

απενεργοποιώντας την ασφάλεια στον ηλεκτρικό πίνακα.

Εάν η συσκευή είναι συνδεδεμένη με το ρεύμα μέσω

πρίζας τότε αποσυνδέστε το καλώδιο σύνδεσης από την

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά,

εσωτερικά και εξωτερικά (τουλάχιστο με την ίδια συχνότητα

με την οποία γίνεται η συντήρηση των φίλτρων για τα λίπη).

Για τον καθαρισμό χρησιμοποιήστε ένα υγρό πανί με

ουδέτερα υγρά απορρυπαντικά. Αποφύγετε τη χρήση

λειαντικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η μη συμμόρφωση με τους κανόνες

καθαρισμού του απορροφητήρα και της αντικατάστασης των

φίλτρων μπορεί να προκαλέσει κίνδυνους πυρκαγιάς.

Για αυτό το λόγο σας συνιστούμε να ακολουθείτε πιστά τις

Ο κατασκευαστής αποποιείται κάθε ευθύνη για πιθανές

βλάβες του μοτέρ ή ζημιών από πυρκαγιά που συνδέεται με

λανθασμένη συντήρηση ή στην μη συμμόρφωση στις

Πρέπει να καθαρίζεται μια φορά τον μήνα ( ή όταν το

σύστημα ένδειξης κορεσμού των φίλτρων – εάν προβλέπεται

στο μοντέλο που έχετε αποκτήσει – δείχνει αυτή την

αναγκαιότητα), με απορρυπαντικά που δεν χαραζουν, είτε

στο χέρι ή στο πλυντήριο πιάτων το οποίο πρέπει να

ρυθμιστεί σε χαμηλή θερμοκρασία και σε σύντομο

το πλύσιμο στο πλυντήριο πιάτων το φίλτρο για τα λίπη

μπορεί ελαφρώς να χάσει το χρώμα του αλλά αυτό δεν

μεταβάλλει τς ιδιότητες φιλτραρίσματος.

Μετακινησε το πλαισιο που κρατα το φιλτρο γυριζοντας 90°

τις λαβες (g) που το στερεωνουν στο απορροφητηρα.

Φιλτρο ανθρακα (μονο για τον τυπο

Απορροφά τις δυσάρεστες οσμές που προέρχονται από

Το φίλτρο άνθρακα μπορεί να πλυθεί κάθε δύο μήνες (ή όταν

το σύστημα ένδειξης κορεσμού τών φίλτρων – εάν

προβλέπεται στο μοντέλο που κατέχεται – ενδεικνύει αυτή την

ανάγκη) σε ζεστό νερό και ιδανικά απορρυπαντικά ή στο

πλυντήριο πιάτων σε 65°C (στην περίπτωση

πλυντήριο πιάτων να γίνει ολόκληρος ο κύκλος χωρίς άλλα

Αφαιρέστε το νερό που πλεονάζει χωρής να καταστραφεί το

φίλτρο, μετά βάλτε το στόν φούρνο για 10 λεπτά σε 100°C για

να ξεραθεί οριστικά.

Αντικαταστήστε το στρωματάκι κάθε 3 χρώνια και κάθε φορά

που το πανί έχει υποστεί ζημιά.

το στρωματάκι πέριξ του φίλτρου συγκράτησης

λιπών και στερεώστε το με τις σχετικές διατάξεις ασφάλισης.

Εφαρμόστε το επάνω πώμα και στερεώστε το με το ελατήριο

Για την αποσυναρμολόγηση προχωρήστε με αντίστροφη

Αντικατασταση λαμπες

Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό ρεύμα.

Προειδοποίηση! Πρίν ακουμπήσετε τις λάμπες βεβαιωθείτε

Αντικαταστήστε την καταστραμμένη λάμπα με μία του ίδιου

τύπου όπως υποδεικνύεται στην χαρακτηριστική ετικέτα η

οποία βρίσκεται κοντά στην λάμπα στον απορροφητήρα.

• Με ένα μικρό κατσαβίδι, κρατήστε κόντρα στα άκρα της

• Τραβήξτε τη λυχνία που θα αντικαταστήσετε και

αντικαταστήστε την με μια νέα 12V 20W 30° Ø35 12V GU4.

• Μοντάρετε τη νέα λυχνία προχωρώντας με αντίστροφη

Σε περίπτωση που ο φωτισμός δεν λειτουργήσει, ελέγξτε για

την σωστή τοποθέτηση των λαμπών στις θήκες τους πριν

καλέσετε την τεχνική βοήθεια.47

SV - Monterings- och bruksanvisningar
