EL ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

chamar a assistência técnica.40

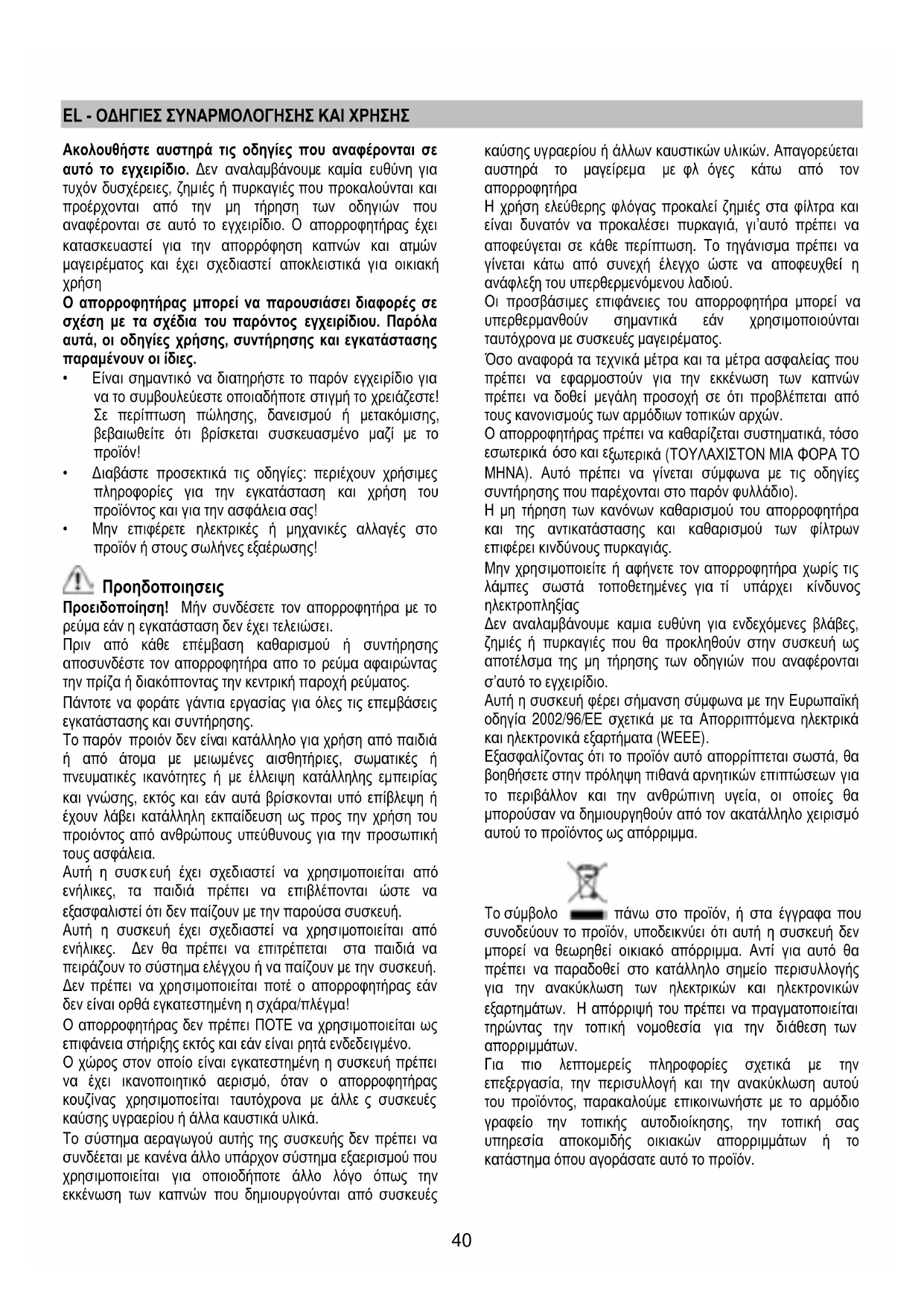

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε

αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για

τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και

προέρχονται από την μη τήρηση των οδηγιών που

αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει

κατασκευαστεί για την απορρόφηση καπνών και ατμών

μαγειρέματος και έχει σχεδιαστεί

Ο απορροφητήρας μπορεί να παρουσιάσει διαφορές σε

σχέση με τα σχέδια του παρόντος εγχειρίδιου. Παρόλα

αυτά, οι οδηγίες χρήσης, συντήρησης και εγκατάστασης

παραμένουν οι ίδιες.

• Είναι σημαντικό να διατηρήστε το παρόν εγχειρίδιο για

να το συμβουλεύεστε οποιαδήποτε στιγμή το χρειάζεστε!

Σε περίπτωση πώλησης, δανεισμού ή μετακόμισης,

σκεται συσκευασμένο μαζί με το

• Διαβάστε προσεκτικά τις οδηγίες: περιέχουν χρήσιμες

πληροφορίες για την εγκατάσταση και χρήση του

προϊόντος και για την ασφάλεια σας!

• Μην επιφέρετε ηλεκτρικές ή μηχανικές αλλαγές στο

προϊόν ή στους σωλήνες εξαέρωσης!

Προειδοποίηση! Μήν συνδέσετε τον απορροφητήρα με το

ρεύμα εάν η εγκατάσταση δεν έχει τελειώσει.

Πριν από κάθε επέμβαση καθαρισμού ή συντήρησης

αποσυνδέστε τον απορροφητήρα απο το ρεύμα αφαιρώντας

την πρίζα ή διακόπτοντας την κεντρική παροχή ρεύματος.

Πάντοτε να φοράτε γάντια εργασίας για όλες τις επεμβάσεις

εγκατάστασης και συντήρησης.

αι κατάλληλο για χρήση από παιδιά

ή από άτομα με μειωμένες αισθητήριες, σωματικές ή

πνευματικές ικανότητες ή με έλλειψη κατάλληλης εμπειρίας

και γνώσης, εκτός και εάν αυτά βρίσκονται υπό επίβλεψη ή

έχουν λάβει κατάλληλη εκπαίδευση ως προς την χρήση του

προιόντος από ανθρώπους υπεύθυνους για την προσωπική

ευή έχει σχεδιαστεί να χρησιμοποιείται από

ενήλικες, τα παιδιά πρέπει να επιβλέπονται ώστε να

εξασφαλιστεί ότι δεν παίζουν με την παρούσα συσκευή.

Αυτή η συσκευή έχει σχεδιαστεί να χρησιμοποιείται από

ενήλικες. Δεν θα πρέπει να επιτρέπεται στα παιδιά να

πειράζουν το σύστημα ελέγχου ή να παίζουν με την

σιμοποιείται ποτέ ο απορροφητήρας εάν

δεν είναι ορθά εγκατεστημένη η σχάρα/πλέγμα!

Ο απορροφητήρας δεν πρέπει ΠΟΤΕ να χρησιμοποιείται ως

επιφάνεια στήριξης εκτός και εάν είναι ρητά ενδεδειγμένο.

Ο χώρος στον οποίο είναι εγκατεστημένη η συσκευή πρέπει

να έχει ικανοποιητικό αερισμό, όταν ο απορροφητήρας

κουζίνας χρησιμοποείται ταυτόχρονα

καύσης υγραερίου ή άλλα καυστικά υλικά.

Το σύστημα αεραγωγού αυτής της συσκευής δεν πρέπει να

συνδέεται με κανένα άλλο υπάρχον σύστημα εξαερισμού που

χρησιμοποιείται για οποιοδήποτε άλλο λόγο όπως την

εκκένωση των καπνών που δημιουργούνται από συσκευές

καύσης υγραερίου ή άλλων καυστικών υλικών. Απαγορεύεται

αυστηρά το μαγείρεμα

Η χρήση ελεύθερης φλόγας προκαλεί ζημιές στα φίλτρα και

είναι δυνατόν να προκαλέσει πυρκαγιά, γι’αυτό πρέπει να

αποφεύγεται σε κάθε περίπτωση. Το τηγάνισμα πρέπει να

γίνεται κάτω από συνεχή έλεγχο ώστε να αποφευχθεί η

ανάφλεξη του υπερθερμενόμενου λαδιού.

Οι προσβάσιμες επιφάνειες του απορροφητήρα μπορεί

ρθερμανθούν σημαντικά εάν χρησιμοποιούνται

ταυτόχρονα με συσκευές μαγειρέματος.

Όσο αναφορά τα τεχνικά μέτρα και τα μέτρα ασφαλείας που

πρέπει να εφαρμοστούν για την εκκένωση των καπνών

πρέπει να δοθεί μεγάλη προσοχή σε ότι προβλέπεται από

τους κανονισμούς των αρμόδιων τοπικών αρχών.

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο

ξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ

ΜΗΝΑ). Αυτό πρέπει να γίνεται σύμφωνα με τις οδηγίες

συντήρησης που παρέχονται στο παρόν φυλλάδιο).

Η μη τήρηση των κανόνων καθαρισμού του απορροφητήρα

και της αντικατάστασης και καθαρισμού των φίλτρων

επιφέρει κινδύνους πυρκαγιάς.

Μην χρησιμοποιείτε ή αφήνετε τον απορροφητήρα χωρίς τις

λάμπες σωστά τοποθετημένες

Δεν αναλαμβάνουμε καμια ευθύνη για ενδεχόμενες βλάβες,

ζημιές ή πυρκαγιές που θα προκληθούν στην συσκευή ως

αποτέλσμα της μη τήρησης των οδηγιών που αναφέρονται

σ’αυτό το εγχειρίδιο.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή

οδηγία 2002/96/ΕΕ σχετικά με τα Απορριπτόμενα ηλεκτρικά

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα

βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για

το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα

μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό

αυτού το προϊόντος ως απόρριμμα.

πάνω στο προϊόν, ή στα έγγραφα που

συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν

μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα

πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής

για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών

εξαρτημάτων. Η απόρριψή του πρέπει να πραγματοποιείται

τηρώντας την τοπική νομοθεσία

Για πιο λεπτομερείς πληροφορίες σχετικά με την

επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού

του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο

γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας

υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το

κατάστημα όπου αγοράσατε αυτό το προϊόν.41

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο

ώστε να μπορεί να χρησιμοποιηθεί είτε ως τύπος

απορρόφησης εξωτερικής εκκένωσης (με αεραγωγό) είτε ως

τύπος φιλτραρίσματος εσωτερικής ανακύκλωσης.

Οι ατμοί εκκενώνονται στο εξωτερικό περιβάλλον με ένα

σωλήνα εξαξωγής στερεωμένο στην φλάντζα σύνδεσης του

συστήματος απορρόφησης (κινητήρας εξ αποστάσεως).

Τύπος φιλτραρίσματος

Ένα φίλτρο ενεργού άνθρακα χρειάζεται για αυτό τον τύπο

και μπορείτε να το αποκτήσετε από το συνηθισμένο

κατάστημα λιανικής πώλησης.

Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον

εξαγώμενο αέρα πριν διοχετευτεί στο εσωτερικό του

δωματίου μέσω της επάνω σχάρας

Για την εγκατάσταση του προιόντος απαιτούνται δύο

Το προιόν είναι χωρίς κινητήρα απορρόφησης, γι’αυτό

πρέπει να συνδυάζεται με ένα σύστημα απορρόφησης (

κινητήρας εξ αποστάσεως) του ίδιου κατασκευαστή.

Για την εγκατάσταση του προιόντος είναi αναγκαία η

κατασκευή μιάς κόντρο οροφής ελαχίστου βάθους

τουλάχιστον 220 χιλ. μέχρι ενός μεγίστου 400χιλ. Για

ει να ζητηθεί το ειδικό κιτ με

υποστηρίγματα εγκατάστασης για κόντρο οροφές βάθους

από 400χιλ. έως 580χιλ.

Είναι δυνατόν να επιλεγεί η πλευρά του απορροφητήρα από

την οποία θα γίνει η εξαγωγή του απορροφούμενου αέρα,

υπάρχουν οπές εξόδου του αέρα ορθογώνιου σχήματος σε

τρείς πλευρές του απορροφητήρα.

ύτερη θέση, προδιαθέστε το δίκτυο

αγωγών, η παροχή εξοπλισμού συμπεριλαμβάνει μία

φλάντζα για την έξοδο του αέρα σχήματος ορθογωνίου

230χ80χιλ. για να εγκατασταθεί στην έξοδο που επιλέχθηκε.

Αφήστε κλειστές τις οπές για την εκκένωση του αέρα που δεν

Ως εξπλισμός παρέχεται και ένα ρακόρ το οποίο επιτρέπει

ων με διάμετρο ίση με 150χιλ.(βλέπε εικ. 1)

στην περίπτωση που σκοπεύετε να χρησιμοποιήστε έναν

κυκλικό αγωγό για την έξοδο του αέρα.

Προσδιορίστε στην στερεά οροφή ένα σημείο αναφοράς σε

σχέση με το ακριβές κέντρο εγκατάστασης του

απορροφητήρα (βλέπε εικ. 2), μετά σημειώστε τα σημεία

αναφοράς για τις οπές που

ει να ανοιχτούν σύμφωνα με

τις τιμές που αναφέρονται στην εικ..2.

Ανοίξτε τις οπές στην στερεά οροφή χρησιμοποιόντας μία

κατάλληλη ελικοειδής ακμή διαμέτρου 8χιλ. και εισάγεται τα

ούπα που παρέχονται ως εξοπλισμός,είναι επαρκές το

άνοιγμα των εξωτερικών οπών που υποδεικνύονται στην εικ.

2, οι εσωτερικές πραγματοποιούνται εν συνεχεία της

στε τα υποστηρίγματα στερέωσης ανάλογα με το βάθος

του κοιλώματος: ελάχ. 220χιλ. μέγ. 400χιλ. όπως στην εικ.3.

Βιδώστε τέλεια τις βίδες σταθεροποίησης των

υποστηριγμάτων στερέωσης τα οποία μόλις έχουν

Τοποθετήστε τον απορροφητήρα στην καθορισμένη θέση και

στερεώστε τον με τις βίδες που παρέχονται, βλέπε εικ.4.

ην οροφή που να αντιστοιχούν στις

κεντρικές οπές των υποστηριγμάτων στερέωσης και

σταθεροποήστε οριστικά το προιόν με τις υπόλοιπες βίδες.

Πραγματοποιήστε την ηλεκτρική σύνδεση (βλέπε εικ.5) και

συνδέστε τον σωλήνα εκκένωσης του αέρα ακολουθόντας τις

υποδείξεις που αναφέρονται στο ειδικό κεφάλαιο

ΣΥΣΤΗΜΑΤΑ ΑΕΡΑΓΩΓΩΝ.

Στην περίπτωση εγκατάστασης UP OPTIONAL MODULE LIGHT

Συνδέστε το δορυφορικό

βύσματα όπως υποδεικνύεται στην εικ.5.

Εγκαταστήστε την πλάκα από γυψόχαρτο με προσοχή κατά

τέτοιο τρόπο ώστε να προσκολλά τέλεια στην μεταλλική

παρυφή του απορροφητήρα όπως στην εικ.6.

Η οπή που πρέπει να ανοιχθεί στην πλάκα από γυψόχαρτου

πρέπει να έχει διαστάσεις ίσες με 502χιλ.χ 502χιλ.

ς γωνίες, χρησιμοποιήστε το πρότυπο

διάτρησης το οποίο παρέχεται ως εξοπλισμός.

Βάλτε τις βίδες οι οποίες παρέχονται ως εξοπλισμός 3.5χ22.

Συμβουλεύουμε να χρησιμοποιηθούν τουλάχιστον 12 βίδες

για να επιτευχθεί μία καλή στερέωση.

Στην περίπτωση που ο απορροφητήρας είναι εφοδιασμένος

με ένα εσωτερικό ταμπλό το οποίο πρέπει να καλυφθεί

όχαρτο, ξύλο ή άλλο υλικό, να κατασκευαστεί μία πλάκα

διάστάσεων: 448χιλ.χ 448χιλ.με R49 να αντιστοιχεί με τις

γωνίες, βλέπε πρότυπο διάτρησης το οποίο παρέχεται ως

Τοποθετήστε την πλάκα στο ταμπλό (εικ.8), χρησιμοποιόντας

τις βίδες οι οποίες παρέχονται ως εξοπλισμός στην

περίπτωση γυψόχαρτου ή, χρησιμοποιόντας κόλλα ανάλογα

κού που πρέπει να στερεωθεί.

Προσοχή: να μην χρησιμοποιηθούν βίδες με μήκος

μεγαλύτερο από το πάχος του ταμπλού, μέγιστο μήκος

Το άνοιγμα του ταμπλού γίνεται τραβόντας το από την

πλευρά που είναι απέναντι από τους μεντεσέδες, σε

αντιστοιχία με το led που δείχνει την ταχύτητα του κινητήρα

απορρόφησης (εικ.9). Συνοδέψτε το ταμπλό με τα χέρια κατά

την διάρκεια του ανοίγματος.

Μετά από το άνοιγμα του ταμπλού είναι δυνατή

α τα λίπη και μετά από την αφαίρεση του

φίλτρου για τα λίπη, δρόντας στην ειδική λαβή, είναι δυνατόν

να φθάσετε στην έδρα του φίλτρου άνθρακα (εικ.10).

Για να κλείστε το ταμπλό αρκεί να το επαναφέρετε οριζόντια

μέχρις ότου να επιτευχθεί το αυτόματο γάντζωμα του

Συστήματα δικτύου αγωγών

Είναι δυνατή η εγκατάσταση ενός απορροφητήρα “UP” με περαιτέρω μία ή δύο προαιρετικές μονάδες σε ένα μοναδικό σύστημα

απορρόφησης, συνδέστε έτσι έναν μόνο κινητήρα απορρόφησης εξ αποστάσεως στο εσωτερικό ή στο εξωτερικό της οικοδομής.

Ενα σύστημα απορρόφησης, σχηματιζόμενο από περισσότερα στοιχεία, διαχειρίζεται από ένα μοναδικό τηλεχειριστήριο καθώς

ένας απορροφητήρας (UP) δι

αθέτει όλα τα ηλεκτρονικά συστατικά αναγκαία για την λειτουργία, ενώ τα υπόλοιπα UP OPTIONAL MODULE, εξαρτούνται από τον κύριο απορροφητήρα UP.

Οι συνδέσεις μεταξύ του κύριου απορροφητήρα (UP) και τα υπόλοιπα UP OPTIONAL MODULE πρέπει να γίνονται κατά τον

Η ηλεκτρική εγκατάσταση του απορροφητήρα πρέπει να

γίνεται από εξειδικευμένο τεχνικό.

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε

αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα,

τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν

παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με παροχή

ρεύματος που, σύμφωνα με τους προβλεπόμενους

κανονισμούς, πρέπει να βρίσκεται σε

και μετά την εγκατάσταση. Εάν δεν παρέχεται η πρίζα

(προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η πρίζα

δεν είναι σε προσβάσιμη ζώνη, ακόμη και μετά την

εγκατάσταση, εφαρμόστε έναν διπολικό διακόπτη ώστε να

πληρεί τους κανόνες ασφαλείας που εξασφαλίζουν την

ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση

ρτασης (κατηγορίας ΙΙΙ), σύμφωνα με τις οδηγίες και τους

κανόνες εγκαταστάσεως.

Προειδοποίηση! πριν συνδέσετε το σύστημα του

απορροφητήρα με την ηλεκτρική εγκατάσταση και

βεβαιωθείτε για την σωστή του λειτουργία, να ελέγχετε

πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.

Προσοχή! Η αντικατάσταση του καλωδίου παροχής πρέπει

να πραγματοποιηθεί από την

ξουσιοδοτημένη τεχνική

υπηρεσιών ώστε να αποτραπεί κάθε κίνδυνος.

Πριν να προχωρήσετε στην εγκατάσταση του απορροφητήρα

ελέγξτε εάν όλα τα μέρη του είναι ακέραια. Σε αυτή την

περίπτωση ενημερώστε τον πωλητή και μην συνεχίσετε με

την εγκατάσταση του απορροφητήρα. Επιπλέον, διαβάστε

προσεκτικά τις οδηγίες χρήσεως που παρέχονται.

Χρησιμοποιήσε την μεγαλύτερη ταχύτητα απορρόφησης σε

περιπτώσεις συμπυκνωμένων ατμών της κουζίνας. Σας

συνιστούμε να ανάβετε τον απορροφητήρα 5 λεπτά πριν

αρχίσει το μαγείρεμα και να τον αφήνετε σε λειτουργία κατά

τη διάρκεια του μαγειρέματος και για άλλα περίπου 15 λεπτά

μετά το τέλος του μαγειρέματος.

Για την χρήση του, διαβάστε προσεκτικά τις παρακάτω

Χρήση του τηλαχειριστηρίου

Το τηλεχειριστήριο είναι σε θάση να ελέγχει όλες τις

λειτουργίες του απορροφητήρα:

Επιλογή των ταχυτήτων (ισχύς) απορρόφησης

Ελεγχος του κεντρικού φωτός

πλήκτρο χωρίς επιλογές

Reset και απεικόνιση του σήματος κορεσμού των

Επιλογή της ταχύτητας (ισχύς) απορρόφησης

Πατήστε το πλήκτρο “◄ “ ή το “ ►“ μέχρι να εμφανιστεί στο

τηλεχειριστήριο το σύμβολο”

Πατήστε το πλήκτρο “+” ή το πλήκτρο “-” ή το πλήκτρο

“■“αντίστοιχα για να αυξηθεί ή να ελαττωθεί ή να σβήσει η

ταχύτητα (ισχύς απορρόφησης.

Η προκαθορισμένη ταχύτητα απορρόφησης

υποδεικνύεται από ένα led που υπάρχει στο περιμετρικό

κανάλι απορρόφησης (Εικ.9).

Σε κάθε χρώμα που παράγεται από το led, αντιστοιχεί μία

καθορισμένη ταχύτητα

Πρώτη ταχύτητα χρώμα ΑΣΠΡΟ

Δεύτερη ταχύτητα χρώμα ΓΑΛΑΖΙΟ

Τρίτη ταχύτητα χρώμα ΜΠΛΕ

Τέταρτη ταχύτητα χρώμα ΚΟΚΚΙΝΟ

Ελεγχος του κεντρικού φωτός:

πιέζοντας το "◄" ή το "►" μέχρι εμφάνισης στο

τηλεχειριστήριο του συμβόλου

Το κεντρικό φως μπορεί να ανάψει και να σβήσει με 2

1. πιέζοντας το “+”ή το “-” για να ανάψει (ON) ή να σβήσει

(OFF) το κεντρικό φως.

2. πιέζοντας το "■" για να περάσετε από (OFF) σε (ON) και

Reset και απεικόνιση του σήματος κορεσμού των

Ενεργοποιήστε τον απορροφητήρα σε μια οποιαδήποτε

ορρόφησης. (δες και παράγραφο “Έλεγχος της

ταχύτητας (ισχύς) απορρόφησης”)

Πιέζοντας το "◄" ή το "►" μέχρι να εμφανιστεί στο

τηλεχειριστήριο το σύμβολο

Πατήστε ταυτόχρονα και για περισσότερα από 3

δευτερόλεπτα τα πλήκτραi “+” και “-”, τα led ταχύτητας

απορρόφησης θα σταματήσουν να αναβοσβήνουν για να

δείξουν ότι το reset του σήματος ένδειξης έχει

Συντήρηση του τηλεχειριστήριου

Καθαρισμός του τηλεχειριστήριου:

Καθαρίστε το τηλεχειριστήριο με ένα μαλακό πανί και με ένα

ουδέτερο διάλυμα απορρυπαντικού χωρίς ουσίες που να

• Ανοίξτε τον χώρο της μπαταρίας κάνοντας μοχλό με ένα

μικρό πλατύ κατσαβίδι.

• Αντικαταστήστε την μπαταρία με μία νέα τών 12V τύπου

Κατά την εισαγωγή της μπαταρίας να διατηρηθεί η

πολικότιτα όπως ενδεικνύεται στον χώρο της μπαταρίας!

• Ξανακλείστε τον χώρο της μπαταρίας.

Καταστροφή των μπαταριών

τροφή των μπαταριών πρέπει να γίνεται πάντοτε

σύμφωνα με τις νόμιμες και προβλεπόμενες διαδικασίες. Μην

πετάτε τις άδειες μπαταρίες μαζί με άλλα κοινά απορρίμματα.44

Οι άδειες μπαταρίες πρέπει να ανακυκλώνονται πάντοτε με

ειδικά προβλεπόμενο και σίγουρο τρόπο.

Για μια καλύτερη ενημέρωση αναφορικά με την

προστασία του περιβάλλοντος, την ανακύκλωση και την

καταστροφή των μπαταριών, παρακαλούμε

επικοινωνήστε με το αρμόδιο γραφείο ανακύκλωσης

Ανωμαλίες λειτουργίας

Ο Απορροφητήρας δεν λειτουργει

• Δεν υπάσχει κάποιο ηλεκτρικό

ετε επιλέξει κάποια ταχύτητα απορρόφησης.

• Το κόκκινο πλήκτρο επαναφοράς (reset) που βρίσκεται

επάνω από τα φίλτρα στο εσωτερικό του

απορροφητήρα, να είναι πατημένο.

Ο απορροφητήρας δεν λειτουργεί κανονικά

• Η ταχύτητα απορρόφησης είναι αρκετή για τον

εξαερισμό των ατμ΄ψν και καπνών μαγειρεύματος

• Η κουζίνα αερίζεται αρκετά έτσι ώστε

εξαερισμού ενώ το φίλτρο άνθρακα δεν είναι φθαρμένο

(Απορροφητήρας μοντέλου φιλτραρίσματος).

• Ο σωλήνας εξαγωγής ατμού δεν εμποδίζεται από κάτι.

Προσοχή! Πρίν από οποιαδήποτε εργασία καθαρισμού ή

συντήρησης, αποσυνδέστε τον απορροφητήρα από το

ηλεκτρικό δίκτυο αφαιρόντας το βύσμα ή διακόπτοντας

τον γενικό διακόπτη της οικοδομής ή πιέζοντας το

κόκκινο πλήκτρο που υπάρχει στο εσωτερικό του

απορροφητήρα, επάνω από τα φίλτρα για τα λίπη.

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά,

εσωτερικά και εξωτερικά (τουλάχιστο με την ίδια συχνότητα

με την οποία γίνεται η συντήρηση των φίλτρων για τα λίπη).

Για τον καθαρισμό χρησιμοποιήστε ένα υγρό πανί με

ουδέτερα υγρά απορρυπαντικά. Αποφύγετε τη χρήση

λειαντικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η μη συμμόρφωση με τους κανόνες

σμού του απορροφητήρα και της αντικατάστασης των

φίλτρων μπορεί να προκαλέσει κίνδυνους πυρκαγιάς.

Για αυτό το λόγο σας συνιστούμε να ακολουθείτε πιστά τις

Ο κατασκευαστής αποποιείται κάθε ευθύνη για πιθανές

βλάβες του μοτέρ ή ζημιών από πυρκαγιά που συνδέεται με

λανθασμένη συντήρηση ή στην μη συμμόρφωση στις

Αντικατάσταση του ταμπλού

Η αντικατάσταση του ταμπλού γίνεται αρχικά ανοιγοντάς το

όπως υποδεικνύεται στο κεφάλαιο άνοιγμα του ταμπλού,

στην περίπτωση του ταμπλού για το φώς πρέπει να διακόψτε

την ηλεκτρική τροφοδοσία στο προιόν και να αποσυνδέστε το

καλώδιο τροφοδοσίας στις λάμπες αφαιρόντας την ηλεκτρική

σύνδεση που βρίσκεται επάνω στο ταμπλό.

Αφαιρέστε τα δύο περικόχλια αυτόμα

του μπλοκαρίσματος της

στερέωσης του ταμπλού (βλέπε εικ.12) και σέρνοντας το

ταμπλό πρός τα δεξιά βγάλτε το από την θέση του.

Για την αποκατάσταση του ταμπλού ακολουθήστε την

διαδικασία που αναφέρεται πιό πάνω κατά τον αντίθετο

Συγκρατεί τα σωματίδια λίπους που προέρχονται από το

Πρέπει να καθαρίζεται μια φορά τον μήνα ( ή όταν το

σύστημα ένδειξης κορεσμού των φίλτρων – εάν προβλέπεται

στο μοντέλο που έχετε αποκτήσει – δείχνει αυτή την

αναγκαιότητα), με απορρυπαντικά που δεν χαραζουν, είτε

στο χέρι ή στο πλυντήριο πιάτων το οποίο πρέπει

στεί σε χαμηλή θερμοκρασία και σε σύντομο κύκλο. Με

το πλύσιμο στο πλυντήριο πιάτων το φίλτρο για τα λίπη

μπορεί ελαφρώς να χάσει το χρώμα του αλλά αυτό δεν

μεταβάλλει τς ιδιότητες φιλτραρίσματος.

Το μοντάρισμα και σμοντάρισμα των φίλτρων για τα λίπη

γίνεται ανοίγοντας το ταμπλό όπως υποδεικνύεται στο

“Ανοιγμα του ταμπλού”.

Φιλτρο ανθρακα (μονο για τον τυπο

Απορροφά τις δυσάρεστες οσμές που προέρχονται από

Ο κορεσμός του ενεργού άνθρακα συντελείται λίγο πολύ από

την παρατεταμένη χρήση ανάλογα με τον τύπο του

μαγειρέματος και την συχνότητα καθαρισμού του φίλτρου για

τα λίπη. Σε κάθε περίπτωση είναι αναγκαία η αντικατάσταση

του φίλτρου τουλάχιστον κάθε τέσσερις μήνες.

θρακα μπορεί να ΜΗΝ πλυθεί ή να ανανεωθεί.

Αντικατασταση λαμπες

Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό ρεύμα.

Προειδοποίηση! Πρίν ακουμπήσετε τις λάμπες βεβαιωθείτε

Για να αντικαταστήστε τις καταστραμμένες λάμπες

φθορισμού πρέπει να αποσυνδέστε το προιόν από το

ηλεκτρικό δίκτυο και μετά, ανοίξτε το ταμπλό ακολουθόντας

τις υποδείξεις που αναφέρονται στο κεφάλαιο “ΑΝΟΙΓΜΑ

ΤΟΥ ΤΑΜΠΛΟΥ”. Αφαιρέστε τις έξι

ταμπλού και ανοίξτε το όπως στην εικόνα 11, προχωρήστε

στην αντικατάσταση της λάμπας φθορισμού

χρησιμοποιόντας μία λάμπα με τα ίδια χαρακτηριστικά.

Επανατοποθετήστε το ταμπλό και τις βίδες που έχουν

αφαιρεθεί προηγουμένως.

Για την αντικατάσταση του ηλεκτρικού τροφοδότη των

λαμπών φθορισμού ενεργήστε ανάλογα με την πιό πάνω

κτρικός τροφοδότης βρίσκεται δίπλα

Σε περίπτωση που ο φωτισμός δεν λειτουργήσει, ελέγξτε για

την σωστή τοποθέτηση των λαμπών στις θήκες τους πριν

καλέσετε την τεχνική βοήθεια.45

SV - Monterings- och bruksanvisningar
