MANUALE UTENTE UP INOXA50 ELICA

IT Istruzioni di montaggio e d'uso

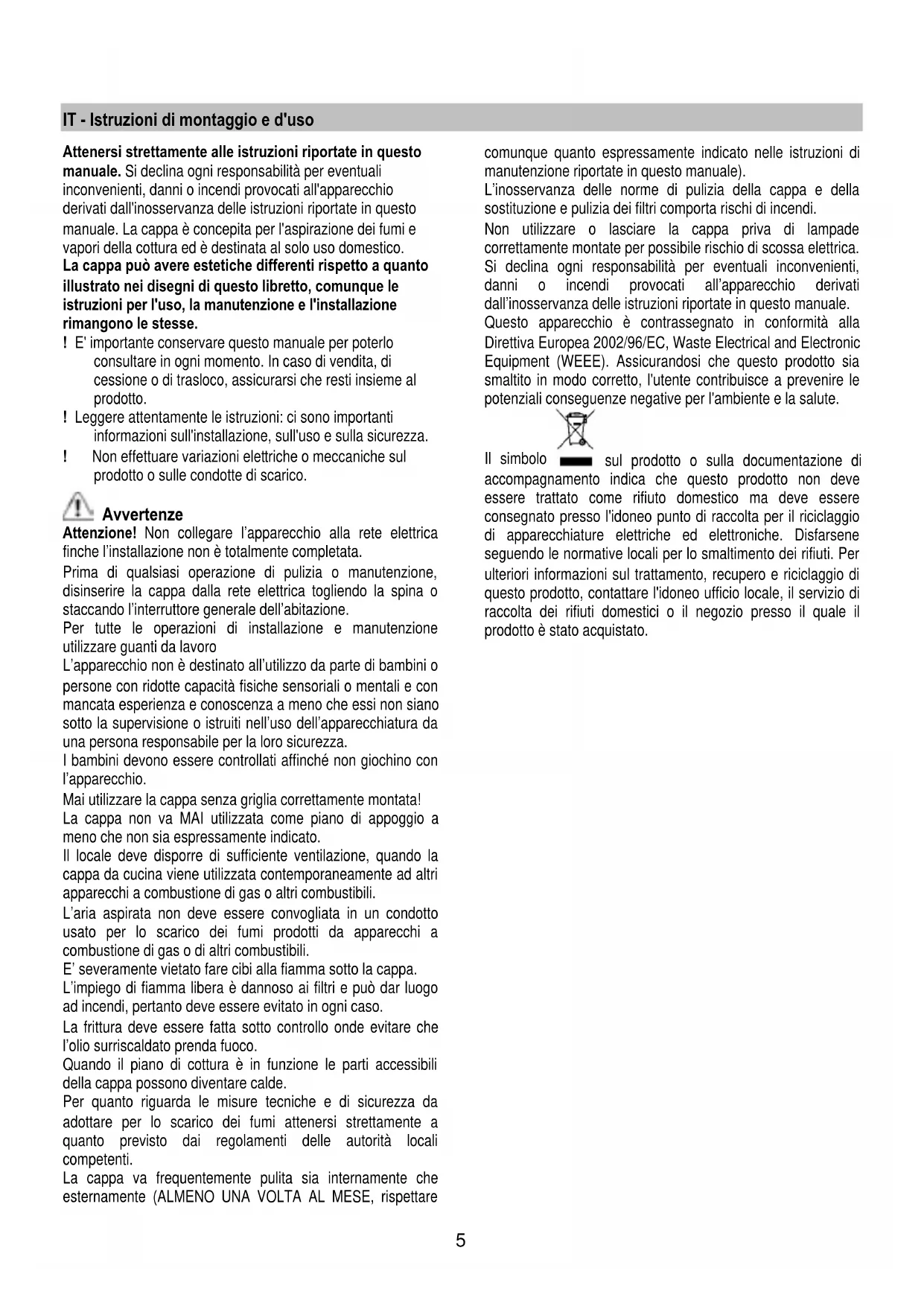

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo

manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio

derivati dall'inosservanza delle istruzioni riportate in questo

manuale. La cappa è concepita per l'aspirazione dei fumi e

vapori della cottura ed è destinata al solo uso domestico.

La cappa può avere estetiche differenti rispetto a quanto

illustrato nei disegni di questo libretto, comunque le

istruzioni per l'uso, la manutenzione e l'installazione

rimangono le stesse.

! E' importante conservare questo manuale per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme al

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull'installazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul

prodotto o sulle condotte di scarico.

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione,

disinserire la cappa dalla rete elettrica togliendo la spina o

staccando l’interruttore generale dell’abitazione.

Per tutte le operazioni di installazione e manutenzione

utilizzare guanti da lavoro

L’apparecchio non è destinato all’utilizzo da parte di bambini o

persone con ridotte capacità fisiche sensoriali o mentali e con

mancata esperienza e conoscenza a meno che essi non siano

sotto la supervisione o istruiti nell’uso dell’apparecchiatura da

una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a

meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la

cappa da cucina viene utilizzata contemporaneamente ad altri

apparecchi a combustione di gas o altri combustibili.

L’aria aspirata non deve essere convogliata in un condotto

usato per lo scarico dei fumi prodotti da apparecchi a

combustione di gas o di altri combustibili.

E’ severamente vietato fare cibi alla fiamma sotto la cappa.

L’impiego di fiamma libera è dannoso ai filtri e può dar luogo

ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che

l’olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili

della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da

adottare per lo scarico dei fumi attenersi strettamente a

quanto previsto dai regolamenti delle autorità locali

La cappa va frequentemente pulita sia internamente che

esternamente (ALMENO UNA VOLTA AL MESE, rispettare

comunque quanto espressamente indicato nelle istruzioni di

manutenzione riportate in questo manuale).

L’inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade

correttamente montate per possibile rischio di scossa elettrica.

Si declina ogni responsabilità per eventuali inconvenienti,

danni o incendi provocati all’apparecchio derivati

dall’inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l'utente contribuisce a prevenire le

potenziali conseguenze negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere

consegnato presso l'idoneo punto di raccolta per il riciclaggio

di apparecchiature elettriche ed elettroniche. Disfarsene

seguendo le normative locali per lo smaltimento dei rifiuti. Per

ulteriori informazioni sul trattamento, recupero e riciclaggio di

questo prodotto, contattare l'idoneo ufficio locale, il servizio di

raccolta dei rifiuti domestici o il negozio presso il quale il

prodotto è stato acquistato.6

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo interno.

I vapori vengono evacuati verso l’esterno tramite un tubo di

scarico fissato alla flangia di raccordo del gruppo aspirante

L’aria aspirata verrà sgrassata e deodorata prima di essere

riconvogliata nella stanza. Per utilizzare la cappa in questa

versione è necessario installare un sistema di filtraggio

aggiuntivo a base di carboni attivi.

Per l’installazione del prodotto sono richieste due

Il prodotto è privo del motore di aspirazione, pertanto

deve essere abbinato ad un gruppo aspirante (motore

remoto) dello stesso produttore.

Per installare il prodotto è necessario realizzare un

controsoffitto della profondità minima di almeno 220 mm fino

ad un massimo di 400 mm. Per profondità superiori occorre

richiedere l’apposito KIT con staffe di installazione per

controsoffitti con profondità da 400mm a 580mm.

E’ possibile scegliere il lato della cappa dal quale far defluire

l’aria aspirata, sono presenti uscite aria di forma rettangolare

su tre lati della cappa.

Dopo aver scelto la posizione migliore, predisporre la

canalizzazione; la fornitura in dotazione

comprende un flangia uscita aria di forma rettangolare

230x80mm da installare sull’uscita prescelta.

Lasciare chiusi i fori di evacuazione aria non utilizzati.

In dotazione viene fornito anche un raccordo che permette

l’utilizzo dei tubi con diametro pari 150mm (vedi fig.1), nel

caso si intenda realizzare un condotto uscita aria circolare.

Individuare nel soffitto solido un riferimento rispetto al centro

esatto di installazione della cappa (vedi fig. 2), tracciare quindi

i riferimenti per le forature da effettuare secondo le quote

Effettuare le forature nel soffitto solido utilizzando un punta

elicoidale adeguata da diametro 8mm ed inserire i tasselli

forniti in dotazione, è sufficiente effettuare le forature esterne

indicate in figura 2, quelle interne vanno fatte

successivamente all’installazione della cappa.

Regolare l’escursione delle staffe di fissaggio in funzione della

profondità della nicchia; min. 220mm max 400mm come da

fig. 3. Serrare in maniera robusta le viti di fissaggio delle staffe

Collocare la cappa nella posizione stabilita e fissarla mediante

le viti in dotazione, vedi fig.4.

Effettuare le forature al soffitto in corrispondenza dei fori

centrali delle staffe e fissare definitivamente il prodotto

mediante l’applicazione delle restanti viti.

Effettuare il collegamento elettrico (vedi fig. 5) e collegare il

tubo di evacuazione dell’aria seguendo le indicazioni riportate

nell’apposito capitolo SISTEMI DI CANALIZZAZIONE.

Nel caso di installazione di UP OPTIONAL MODULE LIGHT

collegare il cavo delle cappe satellite ai connettori indicati in

Installare la lastra in cartongesso facendo attenzione che

aderisca perfettamente al bordo in metallo della cappa come

La foratura da fare nella lastra in cartongesso è delle

dimensioni pari a 502 mm X 502 mm con R71 in

corrispondenza degli angoli, utilizzare la maschera di foratura

fornita in dotazione.

Per fissare il cartongesso alla cappa utilizzare le viti fornite in

dotazione nei punti indicati in fig. 7, vedi maschera di foratura

fornita in dotazione.

Installare le viti fornite in dotazione 3.5x22. Consigliamo di

utilizzare almeno 12 viti per ottenere un buon fissaggio.

Nel caso in cui la cappa sia dotata di pannello interno da

rivestire in cartongesso, legno o altro materiale, realizzare una

lastra delle seguenti dimensioni: 448mm X 448mm con R49

in corrispondenza degli angoli, vedi maschera di foratura

fornita in dotazione.

Installare la lastra al pannello (fig.8), utilizzando le viti in

dotazione in caso di cartongesso oppure, utilizzando del

collante adeguato relativamente al tipo di materiale da fissare.

Attenzione: non usare viti con lunghezza superiore allo

spessore del pannello, massimo 3.5x22.

L’apertura del pannello avviene tirandolo dal lato opposto

alle cerniere, in corrispondenza del led che indica le velocità

del motore di aspirazione (fig. 9).

Accompagnare il pannello con le mani durante l’apertura.

A seguito dell’apertura pannello è possibile accedere al filtro

antigrasso e dopo la rimozione del filtro antigrasso, agendo

nell’apposita maniglia, è possibile raggiungere la sede del

filtro carbone (fig. 10).

Per chiudere il pannello è sufficiente riportarlo in posizione

orizzontale fino a quando avviene l’aggancio automaticamente

Sistemi di canalizzazione

E’ possibile installare una cappa ”UP” con ulteriori uno o due optional module in un unico sistema di aspirazione, quindi collegate ad

un solo motore aspirante remoto interno o esterno all’abitazione.

Un sistema di aspirazione, formato da più elementi, viene gestito da un unico telecomando in quanto solo una cappa (UP) dispone di

tutti i componenti elettronici necessari al funzionamento, mentre i restanti UP OPTIONAL MODULE, sono dipendenti alla cappa

I collegamenti tra la cappa principale (UP) e i restanti UP OPTIONAL MODULE dovranno essere realizzati nelle seguenti modalità:8

Collegamento Elettrico

L’allacciamento della cappa alla rete elettrica deve essere

effettuato da personale tecnico qualificato e specializzato.

La tensione di rete deve corrispondere alla tensione riportata

sull’etichetta caratteristiche situata all’interno della cappa. Se

provvista di spina allacciare la cappa ad una presa conforme

alle norme vigenti posta in zona accessibile anche dopo

l’installazione. Se sprovvista di spina (collegamento diretto

alla rete) o la spina non è posta in zona accessibile, anche

dopo installazione, applicare un interruttore bipolare a norma

che assicuri la disconnessione completa della rete nelle

condizioni della categoria di sovratensione III, conformemente

alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa

all’alimentazione di rete e di verificarne il corretto

funzionamento, controllare sempre che il cavo di rete sia stato

montato correttamente.

Attenzione! La sostituzione del cavo di alimentazione deve

essere effettuata dal servizio assistenza tecnica autorizzato o

da persona con qualifica similare.

Prima di procedere nell’installazione dell’apparecchio

verificare che tutti i componenti non siano danneggiati, in caso

contrario contattare il rivenditore e non proseguire con

l’installazione. Inoltre leggere attentamente tutte le istruzioni

di seguito riportate.

Usare la velocità maggiore in caso di particolare

concentrazione di vapori di cucina. Consigliamo di accendere

l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla

in funzione a cottura terminata per altri 15 minuti circa.

Per il corretto utilizzo leggere attentamente le istruzioni

il telecomando è in grado di controllare tutte le funzionalità

Selezione delle velocità (potenze) di aspirazione

Controllo della luce

Tasto senza funzioni

Reset e configurazione della segnalazione di

saturazione dei filtri

Selezione delle velocità (potenze) di aspirazione:

Premere il tasto "◄" o il tasto "►" sino a visualizzare sul

telecomando il simbolo ”

Premere il tasto “+” o il tasto “-” o il tasto "■" rispettivamente

per aumentare o diminuire o spegnere la velocità (potenza) di

La velocità di aspirazione impostata viene indicata

mediante il led presente nel canale perimetrale di

aspirazione (Fig.9).

Ad ogni colore generato dal led, corrisponde una

determinata velocità come indicato sotto:

Prima velocità colore BIANCO Seconda velocità colore AZZURRO Terza velocità colore BLU Quarta velocità colore ROSSO Controllo della luce:

Premere il tasto "◄" o il tasto "►" sino a visualizzare sul

telecomando il simbolo

La luce centrale può essere accesa e spenta in due modi:

1. Premere il tasto “+” o il tasto “-” rispettivamente per

accendere (ON) o spegnere (OFF) la luce centrale.

2. Premere il tasto "■" per cambiare lo stato della luce da

spenta (OFF) ad accesa (ON) o viceversa.

Reset e configurazione della segnalazione di saturazione

Accendere la cappa ad una qualsiasi velocità (vedi paragrafo

sopra “Selezione delle velocità (potenze) di aspirazione”)

Premere il tasto "◄" o il tasto "►" sino a visualizzare sul

telecomando il simbolo

Premere contemporaneamente per più di 3 secondi i tasti “+”

e “-”, tutti i led delle velocità (potenze) di aspirazione smettono

di lampeggiare ad indicare che il reset della segnalazione è

Manutenzione del telecomando

Pulizia del telecomando:

Pulire il telecomando con un panno morbido ed una soluzione

detergente neutra priva di sostanze abrasive

Sostituzione della batteria:

• Aprire il vano della batteria facendo leva con un piccolo

cacciavite a punta piatta.

• Sostiutire la batteria esausta con una nuova da 12 V tipo

Nell' inserire la nuova batteria rispettare le polarità

indicate nel vano della batteria!

• Richiudere il vano della batteria.

Smaltimento delle batterie

Lo smaltimento delle batterie deve essere svolto in accordo

con tutte le normative e leggi nazionali. Non smaltite le

batterie usate assieme ai rifiuti normali.

Le batterie devono essere smaltite in modo sicuro.

Per maggiori ragguagli circa gli aspetti di protezione

dell'ambiente, il riciclaggio e lo smaltimento di batterie,

contattate gli uffici incaricati della raccolta differenziata.9

Anomalie di funzionamento

La cappa non funziona

• Non vi sia un blackout di corrente

• Sia stata effettivamente selezionata una certa velocità.

• Il tasto rosso di reset posizionato sopra ai filtri all’interno

della cappa, sia premuto.

La cappa ha un rendimento scarso

• La velocità motore selezionata sia sufficiente per la

quantità di fumi e di vapori presenti

• La cucina sia areata sufficientemente da permettere una

presa d’aria il filtro carbone non sia usurato (cappa in

versione filtrante).

• Il tubo di scarico uscita aria sia privo di ostruzioni.

Attenzione! Prima di qualsiasi operazione di pulizia o

manutenzione, disinserire la cappa dalla rete elettrica

togliendo la spina o staccando l’interruttore generale

dell’abitazione o premendo il tasto rosso presente

all’interno della cappa, sopra ai filtri antigrasso.

La cappa va frequentemente pulita (almeno con la stessa

frequenza con cui si esegue la manutenzione dei filtri grassi),

sia internamente che esternamente. Per la pulizia usare un

panno inumidito con detersivi liquidi neutri.

Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L’inosservanza delle norme di pulizia

dell’apparecchio e della sostituzione dei filtri comporta rischi di

incendi. Si raccomanda quindi di attenersi alle istruzioni

Si declina ogni responsabilità per eventuali danni al motore,

incendi provocati da un’impropria manutenzione o

dall’inosservanza delle suddette avvertenze.

Sostituzione pannello

La sostituzione del pannello avviene in primo luogo aprendolo

come indicato nel capitolo apertura pannello, nel caso di

pannello LIGHT occorre togliere alimentazione al prodotto e

scollegare il cavo di alimentazione delle lampade agendo nel

connettore elettrico presente immediatamente sopra al

Rimuovere i due dadi autobloccanti di fissaggio del pannello

(vedi fig. 12) e facendo scorrere il pannello verso destra

rimuoverlo dalla sua sede. Per ripristinare il pannello seguire

la procedura sopra descritta nel verso contrario.

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di

indicazione di saturazione dei filtri - se previsto sul modello in

possesso- indica questa necessità), con detergenti non

aggressivi, manualmente oppure in lavastoviglie a basse

temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può

scolorirsi ma le sue caratteristiche di filtraggio non cambiano

Il montaggio e smontaggio dei filtri antigrasso avviene

aprendo il pannello come indicato nel capitolo: "Apertura

Filtro ai carboni attivi (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o

meno prolungato a seconda del tipo di cucina e della

regolarità della pulizia del filtro grassi. In ogni caso è

necessario sostituire la cartuccia al massimo ogni quattro

NON può essere lavato o rigenerato

Sostituzione Lampade

Disinserire l’apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano

Per sostituire le lampade fluorescenti danneggiate occorre

scollegare il prodotto dalla rete elettrica quindi, aprire il

panello seguendo le indicazioni riportate nel capitolo

“APERTURA PANNELLO”.

Rimuovere le sei viti perimetrali del pannello ed aprirlo come

da figura 11; procedere nella sostituzione della lampada

fluorescente utilizzando una lampada con stesse

Ripristinare il pannello e le viti rimosse in precedenza.

Per la sostituzione dell’alimentatore delle lampade fluorescenti

agire analogamente a come descritto sopra, in quanto

l’alimentatore è posizionato accanto le lampade.

Se l'illuminazione non dovesse funzionare, controllate il

corretto inserimento delle lampade nella sede prima di

chiamare l'assistenza tecnica.10

EN - Instruction on mounting and use
