ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FREE SPOT H6 LX IX A120 ELICA

EL ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

a assistência técnica.41

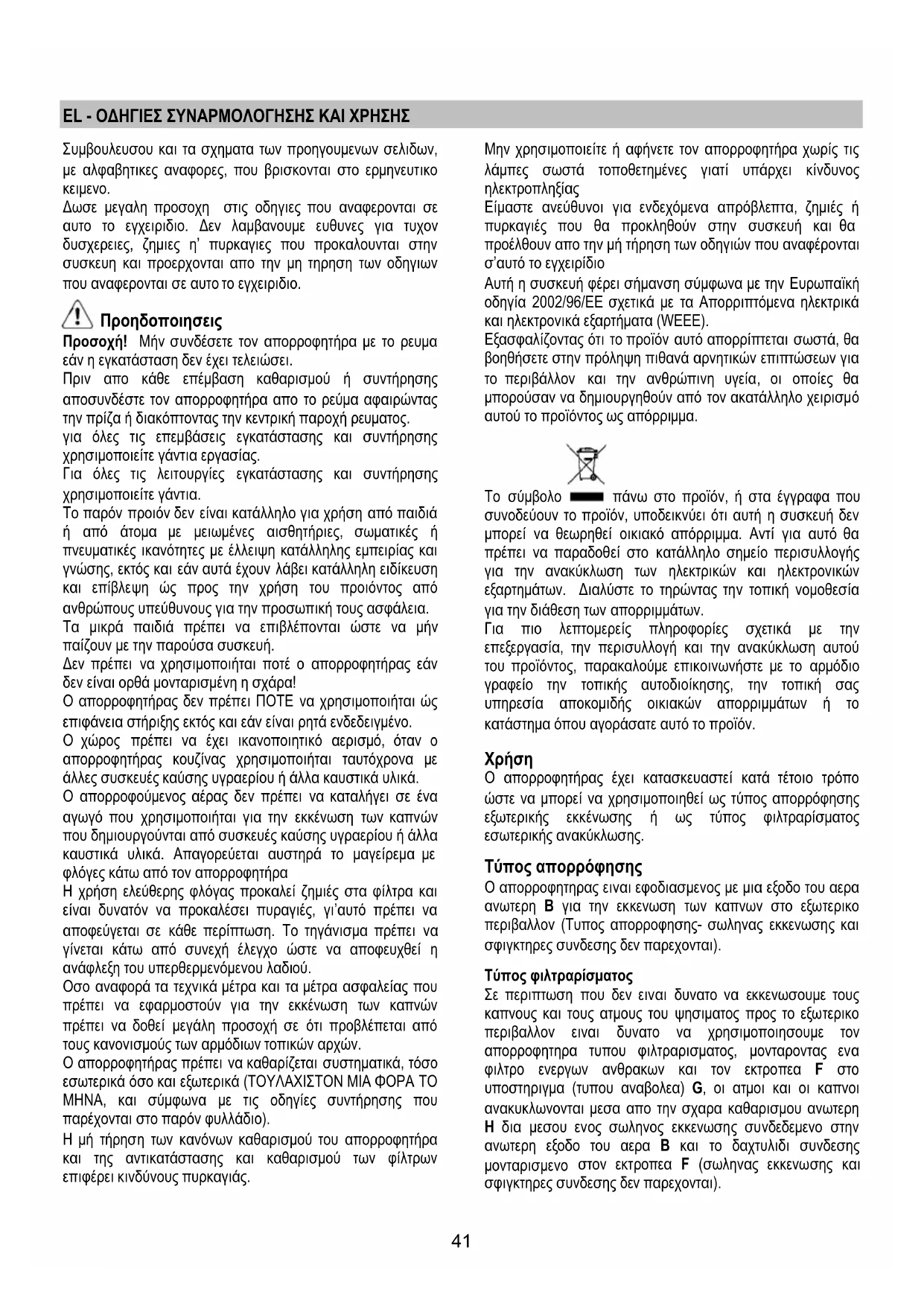

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Συμβουλευσου και τα σχηματα των προηγουμενων σελιδων,

με αλφαβητικες αναφορες, που βρισκονται στο ερμηνευτικο

Δωσε μεγαλη προσοχη στις οδηγιες που αναφερονται σε

αυτο το εγχειριδιο. Δεν λαμβανουμε ευθυνες για τυχον

δυσχερειες, ζημιες η’ πυρκαγιες που προκαλουνται στην

συσκευη και προερχονται απο την μη τηρηση των οδηγιων

που αναφερονται σε αυτο

Προσοχή! Μήν συνδέσετε τον απορροφητήρα με το ρευμα

εάν η εγκατάσταση δεν έχει τελειώσει.

Πριν απο κάθε επέμβαση καθαρισμού ή συντήρησης

αποσυνδέστε τον απορροφητήρα απο το ρεύμα αφαιρώντας

την πρίζα ή διακόπτοντας την κεντρική παροχή ρευματος.

για όλες τις επεμβάσεις εγκατάστασης και συντήρησης

χρησιμοποιείτε γάντια εργασίας.

Για όλες τις λειτουργίες

εγκατάστασης και συντήρησης

χρησιμοποιείτε γάντια.

Το παρόν προιόν δεν είναι κατάλληλο για χρήση από παιδιά

ή από άτομα με μειωμένες αισθητήριες, σωματικές ή

πνευματικές ικανότητες με έλλειψη κατάλληλης εμπειρίας και

γνώσης, εκτός και εάν αυτά έχουν λάβει κατάλληλη ειδίκευση

και επίβλεψη ώς προς την χρήση του προιόντος από

ανθρώπους υπεύθυνους για

την προσωπική τους ασφάλεια.

Τα μικρά παιδιά πρέπει να επιβλέπονται ώστε να μήν

παίζουν με την παρούσα συσκευή.

Δεν πρέπει να χρησιμοποιήται ποτέ ο απορροφητήρας εάν

δεν είναι ορθά μονταρισμένη η σχάρα!

Ο απορροφητήρας δεν πρέπει ΠΟΤΕ να χρησιμοποιήται ώς

επιφάνεια στήριξης εκτός και εάν είναι ρητά ενδεδειγμένο.

πρέπει να έχει ικανοποιητικό αερισμό, όταν ο

απορροφητήρας κουζίνας χρησιμοποιήται ταυτόχρονα με

άλλες συσκευές καύσης υγραερίου ή άλλα καυστικά υλικά.

Ο απορροφούμενος αέρας δεν πρέπει να καταλήγει σε ένα

αγωγό που χρησιμοποιήται για την εκκένωση των καπνών

που δημιουργούνται από συσκευές καύσης υγραερίου ή άλλα

καυστικά υλικά. Απαγορεύεται αυστηρά το μαγείρεμα

φλόγες κάτω από τον απορροφητήρα

Η χρήση ελεύθερης φλόγας προκαλεί ζημιές στα φίλτρα και

είναι δυνατόν να προκαλέσει πυραγιές, γι’αυτό πρέπει να

αποφεύγεται σε κάθε περίπτωση. Το τηγάνισμα πρέπει να

γίνεται κάτω από συνεχή έλεγχο ώστε να αποφευχθεί η

ανάφλεξη του υπερθερμενόμενου λαδιού.

Οσο αναφορά τα τεχνικά μέτρα

και τα μέτρα ασφαλείας που

πρέπει να εφαρμοστούν για την εκκένωση των καπνών

πρέπει να δοθεί μεγάλη προσοχή σε ότι προβλέπεται από

τους κανονισμούς των αρμόδιων τοπικών αρχών.

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο

εσωτερικά όσο και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ

ΜΗΝΑ, και σύμφωνα με τις οδηγίες συντήρησης που

παρέχονται στο παρόν φυλλάδιο).

Η μή τήρηση των κανόνων καθαρισμού του απορροφητήρα

και της αντικατάστασης και καθαρισμού των φίλτρων

επιφέρει κινδύνους πυρκαγιάς.

Μην χρησιμοποιείτε ή αφήνετε τον απορροφητήρα χωρίς τις

λάμπες σωστά τοποθετημένες γιατί υπάρχει κίνδυνος

Είμαστε ανεύθυνοι για ενδεχόμενα απρόβλεπτα, ζημιές ή

πυρκαγιές που θα προκληθούν στην συσκευή

προέλθουν απο την μή τήρηση των οδηγιών που αναφέρονται

σ’αυτό το εγχειρίδιο

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή

οδηγία 2002/96/ΕΕ σχετικά με τα Απορριπτόμενα ηλεκτρικά

και ηλεκτρονικά εξαρτήματα (WEEE).

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα

βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για

και την ανθρώπινη υγεία, οι οποίες θα

μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό

αυτού το προϊόντος ως απόρριμμα.

πάνω στο προϊόν, ή στα έγγραφα που

συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν

μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα

πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής

για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών

εξαρτημάτων. Διαλύστε το τηρώντας την τοπική νομοθεσία

Για πιο λεπτομερείς πληροφορίες σχετικά με την

επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού

του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο

γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας

υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το

κατάστημα όπου αγοράσατε αυτό το προϊόν.

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο

ώστε να μπορεί να χρησιμοποιηθεί ως τύπος απορρόφησης

εξωτερικής εκκένωσης ή ως τύπος φιλτραρίσματος

εσωτερικής ανακύκλωσης.

Ο απορροφητηρας ειναι εφοδιασμενος με μια εξοδο του αερα

ανωτερη Β για την εκκενωση των καπνων στο εξωτερικο

περιβαλλον (Τυπος απορροφησης- σωληνας εκκενωσης και

σφιγκτηρες συνδεσης δεν παρεχονται).

Τύπος φιλτραρίσματος

Σε περιπτωση που δεν ειναι δυνατο να εκκενωσουμε τους

καπνους και τους ατμους του ψησιματος προς το εξωτερικο

δυνατο να χρησιμοποιησουμε τον

απορροφητηρα τυπου φιλτραρισμ ατος, μονταροντας ενα

φιλτρo ενεργων ανθρακων και τον εκτροπεα F στo

υποστηριγμα (τυπου αναβολεα) G, οι ατμοι και οι καπνοι

ανακυκλωνονται μεσα απο την σχαρα καθαρισμου ανωτερη

Η δια μεσου ενος σωληνος εκκενωσης συνδεδεμενο στην

ανωτερη εξοδο του αερα Β και το δαχτυλιδι συνδεσης

στον εκτροπεα F (σωληνας εκκενωσης και

σφιγκτηρες συνδεσης δεν παρεχονται).42

Τα μοντελα χωρις κινητηρα απορροφησης λειτουργουν μονο

σε τυπο απορροφησης και πρεπει να ειναι συνδεμενοι σε μια

περιφεριακη μοναδα απορροφησης (δεν παρεχεται).

Οι οδηγίες σύνδεσης παρέχονται με την περιφερειακή

Η ελάχιστη απόσταση μεταξύ της επιφάνειας βάσης των

δοχείων στο σύστημα μαγειρέματος και του κατώτερου

μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι

μικρότερη των 50εκ στην περίπτωση ηλεκτρικών κουζινών και

των 75εκ στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης του συστήματος ψησίματος με

αέριο καθορίζουν μια μεγαλύτερη

απόσταση, πρέπει να την

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε

αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα,

τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν λείπει

η πρίζα, συνδέστε τον απορροφητήρα με παροχή ρευματος

που, σύμφωνα με τους προβλεπόμενους κανονισμούς,

πρέπει να βρίσκεται σε προσιτή ζώνη. Εάν λείπει η πρίζα

(προβλεπόμενη σύνδεση απευθείας με

δεν είναι σε προσιτή ζώνη, εφαρμόστε έναν διπολικό

διακόπτη ώστε να πληρεί τους κανόνες ασφαλείας και

απαγκίστρωσης του συστηματος σε περίπτωση υπέρτασης

ΙΙΙ, σύμφωνα με τις οδηγίες και τους κανόνες εγκαταστάσεως.

Προσοχή! πριν να συνδέσετε το σύστημα του

απορροφητήρα με την ηλεκτρική εγκατάσταση και

την σωστή του λειτουργία, να ελέγχετε

πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.

Ο απορροφητηρας περιεχει ουπα σταθεροποιησης

προσαρμοσμενα κατα το μεγαλυτερο μερος στα

τοιχωματα/οροφες. Ειναι ομως αναγκαιο να συμβουλευτουμε

εναν ειδικευμενο τεχνιτη για να σιγουρευτουμε στην

καταλληλοτητα του υλικου αναλογα με τον τυπο του

τοιχωματος/οροφης. Το τοιχωμα/οροφη πρεπει να ειναι

αρκετα ανθεκτικο ωστε να αντεχει το βαρος του

-συναρμολογηση του εκτροπεα (Εικ.6 - 3 μερη -μονο

για τυπο φιλτραρισματος).

Προσυναρμολογησε τα 3 μερη του εκτροπεα με 2 βιδες, το

φαρδος του εκτροπεα πρεπει να ειναι ιδιο με το φαρδος του

αναβολεα υποστηριγματος καπνοδοχων.

Αποσυνδεσε το ηλεκτρικο δικτυο απο τον γενικο πινακα της

οικιας κατα την διαρκεια της ηλεκτρικης συνδεσης.

την διασταση της μοναδας του υποστηριγματος

του απορροφητηρα, απο αυτη την ρυθμιση θα εξαρτεθει

το τελικο υψος του απορροφητηρα λαβε υποψιν οτι ο

απορροφητηρας, στην τελικη εγκατασταση πρεπει να

εχει μια αποσταση απο την επιφανεια ψησιματος το

ελαχιστον 50εκατ. Σε περιπτωση ηλεκτρικων εστιων και

75εκατ. σε περιπτωση εστιων υγραεριου η’

2. α.Σταθεροποιησε τα δυο τμηματα της μοναδας με

β.Αν παρεχεται, με διασταση της μοναδας μεγαλυτερη

απο την ελαχιστη μονταρισε τον αναβολεα ενισχυσης S

στο καφασωτο πλαισιο με 4 βιδες.

3. Στην καθετο της επιφανειας ψησιματος, εφαρμοσε το

σχημα ανοιγμα οπων στην οροφη (το κεντρο του

αντιστοιχει στο κεντρο της

επιφανεια ψησιματος και οι πλευρες πρεπει να ειναι

παραλληλες στις πλευρες της επιφανειας ψησιματος - η

πλευρα του σχηματος με την γραφη FRONT αντιστοιχει

στην πλευρα πινακα ελεγχου). Προετοιμασε την ηλεκτικη

4. Τρυπησε οπως ενδεικνυεται ( 6 οπες για 6 ουπα στον

τοιχο - 4 ουπα για το γαντζωμα), βιδωσε 4 βιδες στις

οπες αφηνοντας ενα διαστημα μεταξυ της

κεφαλης της βιδας και της οροφης περιπου 1εκατ.

5. Εισηγαγε ενα σωληνα εκκενωσης στο εσωτερικο του

καφασωτου πλαισιου και συνδεσετον στο δαχτυλιδι

συναρμογης του χωρου κινητηρα (σωληνας εκκενωσης

και σφιγκτηρες σταθεροποιησης δεν παρεχονται).

6. Γανζωσε το καφασωτο πλαισιο με 4 βιδες (βλεπε

εργασια 4). ΠΡΟΣΟΧΗ! η πλευρα του

πλαισιου με το κουτι συνδεσης αντιστοιχει στην πλευρα

του πινακα ελεγχου με τον απορροφητηρα

7. Βιδωσε καλα τις 4 βιδες.

8. Βαλε και βιδωσε καλα αλλες 2 βιδες στις οπες για την

σιγουρη σταθεροποιηση που εμειναν ελευθερες.

9. Πραγματοποιησε την ηλεκτρικη συνδεση στο οικιακο

δικτυο, το ηλεκτρικο δικτυο πρεπει να τροφοδοτηθει μονο

οταν η ηλεκτρικη συνδεση τελειωσει.

10. Γαντζωσε τον απορροφητηρα στο καφασωτο πλαισιο,

ελεγξε οτι το γαντζωμα ειναι τελειο - για να γαντζωσεις

τον απορροφητηρα στο καφασωτο πλαισιο βιδωσε

μερικως 4 βιδες (βλεπε και εργασια 12).

11. Σταθεροποιησε τον αποροφητηρα στο καφασωτο

πλαισιο με δυο βιδες, θα χρειαστουν και για να

ευθυγραμμιστουν τα δυο μερη.

12. Βιδωσε καλα τις 4 βιδες που σταθεροποιουν το

καφασωτο πλαισιο στον απορροφητηρα.

13. Σε περιπτωση λειτουργιας απορροφησης (13Α) συνδεσε

την αλλη ακρη του σωληνα εκκενωσης στο συστημα

εκκενωσης της οικοδομης. Σε περιπτωση λειτουργιας

φιλτραρισματος (13F), μονταρισε τον εκτροπεα F στο

καφασωτο πλαισιο και σταθεροποιησετο με 4 βιδες στον

ειδικο αναβολεα και συνδεσε μετα τον

εκκενωσης στο δαχτυλιδι συναρμογης που βρισκεται

14. Τοποθετησε τα περικοχλια που ειναι εφοδιασμενα με

γαντζους σταθεροποιησης στο εσωτερικο

των ανωτερων καπνοδοχων και κατωτερων σε

αντιστοιχεια με τις ορθογωνειες οπες, συνολικα πρεπει

να μονταριστουν 14 περικοχλια.

15. Ζευγαρωσε τα δυο τμηματα της καπνοδοχου σε

σκεπασμα του καφασωτου πλαισιου κατα τετοιο τροπο

ωστεοι σχισμες που υπαρχουν στα τμηματα να βρεθουν

μια στην ιδια πλευρα του πινακα ελεγχου και η αλλη43

στην απεναντη πλευρα Βιδωσε τα δυο τμηματα με 8

βιδες (4 για καθε πλευρα (βλεπε και το σχημα για το

ζευγαρωμα των δυο τμηματων).

16. Σταθεροποιησε στο καφασωτο πλαισιο την ανωτερη

καπνοδοχο κοντα στην οροφη, με δυο βιδες (μια για καθε πλευρα). 17. Πραγματοποιησε την ηλεκτρικη συνδεση του ταμπλου

εντολων και των λαμπων.

Ζευγαρωσε τα δυο κατωτερα τμηματα της καπνοδοχου

ως καλυψη του καφασωτου πλαισιου, χρησιμοποιησε 6

βιδες (3 για καθε πλευρα βλεπε και το σχημα για το

ζευγαρωμα των δυο τμηματων).

19. Εισηγαγε το κατωτερο τμημα της καπνοδοχου στην

ειδικη θεση ως τελεια καλυψη της επιφανειας κινητηρα

και του κουτιου ηλεκτρικης συνδεσης και σταθεροποιησε με δυο βιδες απο το εσωτερικο του απορροφητηρα.

20. Τοποθετησε 2 ταινιες (παρεχονται) καλυμματα των

σημειων σταθεροποιησης των τμηματων της κατωτερης

καπνοδοχου (ΠΡΟΣΟΧΗ! ΟΙ ΤΑΙΝΙΕΣ ΓΙΑ ΤΗΝ

ΚΑΤΩΤΕΡΗ ΚΑΠΝΟΔΟΧΟ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΓΙΑΤΙ

ΕΙΝΑΙ ΠΙΟ ΣΤΕΝΕΣ ΚΑΙ ΠΙΟ ΛΕΠΤΕΣ). Οι ταινιες με

μεγαλυτερο φαρδος και παχος χρησιμοποιουνται για την

ανωτερη καπνοδοχο, αυτες μπορουν να κοπουν σε αναλογες διαστασεις. Για τά μοντέλα όπως στήν εικόνα 1H: Σε εξοπλισμό

παρέχεται μία δισυγκολλητική ταινία να κοπεί σε 8

κομμάτια, χρησιμοποιήστε τήν δισυγκολλητική ταινία για

να σταθεροποιήστε τα κολλάρα στήν θέση τους

21. Ξανατροφοδοτησε το ηλεκτρικο δικτυο απο τον κεντρικο

ηλεκτρικο πινακα και ελεγξε την καλη λειτουργια του απορροφητηρα.

Περιγραφη απορροφητηρα Εικ.1 1. Ταμπλο ελεγχου 2. Φιλτρο για τα λιποι

3. Χειρολαβη ξεγαντζωματος φιλτρου για τα λιποι

4. Λαμπα αλογονα 5. Παραβαν ατμων 6. Τηλεσκοπικη καπνοδοχο 7. Εξοδος αερα (μονο για χρηση τυπου φιλτραρισματος)

Χρησιμοποιησε την μεγαλυτερη ταχυτητα σε περιπτωση

ειδικης συγκεντρωσης ατμων μαγειρεματος. Συμβουλεβουμε

να αναψετε την απορροφηση 5 λεπτα πριν αρχισει το

μαγειρεμα και να την αφησετε σε λειτουργια μετα απο το

τελος του μαγειρεματος ακομα για 15 λεπτα περιπου.

Μοντελο με ηλεκτρονικους ελεγχους

1. Πληκτρο OFF κινητηρα

2. Πληκτρο ΟΝ και πληκτρο επιλογης της ταχυτητας του κινητηρα 1 - 2 - 3 - 1 - 2... 3. LED ενδειξης ταχυτητας 1

4. LED ενδειξης ταχυτητας 2 και κορεσμου φιλτρου για τα

λιποι ( σε αυτη την τελευταια περιπτωση το LED

αναβωσβηνει - βλεπε τις οδηγιες σχετικες με το

καθαρισμα των φιλτρων για τα λιποι).

Αφου πλυνεις το φιλτρο για

τα λιποι, πατησε το πληκτρο

1 (βλεπε προηγουμενη σελιδα) για 3 δευτερολεπτα

περιπου,μεχρι που το συστημα θα μεταδωσει ενα

ακουστικο σημα (μπιπ). Το led 4 θα σταματησει να αναβωσβηνει. 5. LED ενδειξης ταχυτητας 3 και κορεσμου φιλτρου ενεργων

ανθρακων ( σε αυτη την τελευταια περιπτωση το LED

αναβωσβηνει -βλεπε τις οδηγιες σχετικες με την

αντικατασταση των φιλτρων ενεργων ανθρακων).Προσοχη! Το συστημα μεταδοσης σηματος

κορεσμου του φιλτρου ενεργων ανθρακων δεν ειναι ενεργοποιημενο Σε περιπτωση που θελουμε να τοποθετησουμε ενα φιλτρο

ενεργου ανθρακα τοτε πρεπει να ενεργοποιησουμε το

συστημα μεταδοσης σηματος κορεσμου του φιλτρου

ενεργου ανθραα, αφου γινει αυτο πατησε συγχρονως τα

πληκτρα 2 και 7 για 3 δευτερολεπτα: στην αρχη θα αναβωσβηνει μονο το LED 4 αφου περασουν τα 3

δευτερολεπτα θα αρχισει να αναβωσβηνει και το LED 5

για να δειξει οτι το συστημα ελεγχου κορεσμου του

φιλτρου ενεργου ανθρακα ειναι τωρα ενεργοποιημενο. Για

να το αποενεργοποιησεις ξαναπατησε τα δυο

πληκτρα:μετα απο 3 δευτερολεπτα το LED 5 θα

σταματησει να αναβωσβηνει, το συστημα ειναι αποενεργοποιημενο. Μετα απο το πλυσιμα η’ την αντικατασταση του φιλτρου

ενεργου ανθρακα, πατησε το πληκτρο 1 (βλεπε

προηγουμενη σελιδα) για 3 δευτερολεπτα περιπου,

μεχρις οτου το συστημα θα μεταδωσει ενα ακουστικο

σημα (μπιπ). Το led 5 θα σταματησει να αναβωσβηνει.

6. LED ενδειξης ταχυτητας εντατικης

7. Πληκτρο εισαγωγης ταχυτητας εντατικης. Η χρηση αυτης

της ταχυτητας πρεπει να γινεται

συγκεντρωση καπνων και οσμων ειναι αρκετα μεγαλη

(για παραδειγμα οταν μαγειρευονται ψαρια η’

τηγανιζουμε). Αφου εισαχθει η ταχυτητα εντατικη θα

παραμεινει σε λειτουργια για 5 λεπτα περιπου, μετα ο

απορροφητηρας θα ξαναγυρισει στην ταχυτητα που

εχουμε επιλεξει πριν ( απο 1 εως 3) η’ μπορει και να

σβησει εαν προηγουμενως δεν εχει επιλεγει καμια44

ταχυτητα. Για να βγει η εντατικη πριν περασουν τα 5

λεπτα πατησε το πληκτρο 1 η’ το πληκρο 2.

8. Πληκτρο σβησιμο φωτα

9. Πληκτρο αναμμα φωτα

Σε περιπτωση τυχον ανωμαλιων λειτουργιας πριν,

απευθυνθητε στη τεχνικη βοηθεια αποσυνδεσετε για 5 το

ελαχιστον δευτ.την συσκευη απο την ηλεκτρικη τροφοδοσια

βγαζοντας τη πριζα και συνδεσετην εκ

που η ανωμαλια λειτουργιας εξακολουθει, απευθυνθητε στην

Λειτουργία – μοντέλο με χειριστήριο

Περιγραφή πίνακα ελέγχου και λειτουργία του απορροφητήρα

c. - d. - e. Δύναμη απορρόφησης ελάχιστη (c.), μέση (d.),

f. Φώς λυχνίας ενεργοποίησης (όπου προβλέπεται).

Μοντελο με ηλεκτρονικους ελεγχους

ABCD FEG A. Πλήκτρο OFF (Display σβηστό) / Stand by (led αναμμένο

στο display) – πιέστε για αρκετό χρόνο για να επιλέξτε την

επιθυμητή λειτουργία.

Β. Πλήκρο φωτισμού ON/OFF C. Χρονομετρητής της ταχύτητας πού έχει επιλεγεί

(παρουσιάζει την ταχύτητα πού έχει επιλεγεί και ένα LED

πού αναβωσβήνει στην κάτω πλευρά του display).

Αυτό το πλήκτρο επιτρέπει την λειτουργία του

απορροφητήρα γιά μία συγκεκριμένη

20 λεπτά εάν έχει επιλεγεί η ταχύτητα 1

15 λεπτά εάν έχει επιλεγεί η ταχύτητα 2

10 λεπτά εάν έχει επιλεγεί η ταχύτητα 3

5 λεπτά εάν έχει επιλεγεί η εντατική ταχύτητα Ρ

D. Display – δείχνει:

· Τις ταχύτητες (1-2-3-Ρ),

· Την αναγκαιότητα καθαρισμού των φίλτρων γιά τα

λίποι (ένδειξη κορεσμού των φίλτρων γιά τα λίποι

στο display εμφανίζεται το γράμμα F).

Αφού έχει πλυθεί το φίλτρο για τα λίποι, πιέστε το

πλήκτρο Α για 3 δευτερόλεπτα περίπου. Το γράμμα F

θα εξαφανισθεί από το display.

· Την αναγκαιότητα αλλαγής του φίλτρου άνθρακα

(ένδειξη κορεσμού του φίλτρου άνθρακα – στο display

εμφανίζεται το γράμμα C).

Αφού αντικατασταθεί το φίλτρο άνθρακα, πιέστε το

Α γιά 3 δευτερόλεπτα περίπου.

Το γράμμα C θα εξαφανισθεί από το display.

· Το Led κάτω δεξιά, όταν είναι αναμμένο συνεχώς

χωρίς να αναβωσβήνει, δείχνει ότι ο απορροφητήρας

είναι έτοιμος να λειτουργήσει (θέση “αναμονής/stand

by”), το LED όταν αναβωσβήνει δείχνει ότι έχει

ενεργοποιηθεί ο χρονομετρητής της ταχύτητας πού

Προσοχή! Η ένδειξη κορεσμού του

άνθρακα κανονικά είναι αποενεργοποιημένη για να την

Ρυθμίστε τον απορροφητήρα στο OFF (display σβηστό).

Πιέστε ταυτόχρονα για 3 δευτερόλεπτα τα πλήκτρα C και

Αρχικά, στο display εμφανίζεται το γράμμα F (ένδειξη

κορεσμού του μεταλλικού φίλτρου γιά τα λίποι), και μετά

από 3 δευτερόλεπτα περίπου εμφανίζεται και το γράμμα

C (ένδειξη κορεσμού του φίλτρου

άνθρακα), αυτό σημένει

ότι η προαναφερόμενη ένδειξη είναι ενεργοποιημένη.

Γιά να αποενεργοποιηθεί πρέπει να επαναληφθεί η

ενέργεια μέχρι πού η ένδειξη C (ένδειξη κορεσμού του

φίλτρου άνθρακα) εξαφανισθεί.

Ε. Πλήκτρο ελάττωσης της ταχύτητας.

F. Πλήκτρο αύξησης της ταχύτητας.

G. Πλήκτρο ισχύς απορρόφησης εντατική χρονομετρούμενη:

ο απορροφητήρας λειτουργεί σ’αυτή την ταχύτητα γιά

λεπτά, καί μετά επανέρχεται στην συνθήκη πού

προηγουμένως έχει ρυθμιστεί. Στο display εμφανίζεται το

γράμμα Ρ καί ένα σημαδάκι να αναβωσβήνει. Είναι

δυνατόν να ακυρωθεί αυτή η λειτουργία πιέζοντας το

Σε περίπτωση κάποιας ανωμαλίας στ ην λειτουργία, πρίν

απευθυνθήτε στην τεχνική βοήθεια αποσυνδέστε γιά 5 το

ελάχιστο δευτερόλεπτα την συσκευή από

τροφοδοσία βγάζοντας το ντουί καί μετά συνδέστε την εκ

νέου. Εάν η ανωμαλία στην λειτουργία συνεχίζει να υπάρχει,

τότε απευθυνθήτε στη τεχνική βοήθεια.

Προσοχή! Πρίν αποσυνθέστε τον απορροφητήρα από το

ηλεκτρικό δίκτυο πιέστε το πλήκτρο Α.

Πριν απο καθε εργασια συντηρησης αποσυνδεσε τον

απορροφητηρα απο το ηλεκτρικο ρευμα.

Ο απορροφητηρας πρεπει να καθαριζεται συχνα,εσωτερικα

και εξωτερικα (Τουλάχιστο με την ίδια συχνότητα με την

οποία γίνεται η συντήρηση τών φίλτρων για τα λίποι). Για τον

καθαρισμό χρησιμοποιήστε ένα υγρό πανί με ουδέτερα υγρά

απορρυπαντικά. Αποφύγετε τη χρήση λειαντικών μέσων.

ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Προσοχή: Η μη συμμόρφωση με τους κανόνες

του μηχανήματος και της αντικατάστασης των φίλτρων μπορεί45

να προκαλέσει κίνδυνους πυρκαγιάς. Σας συμβουλεύουμε να

ακολουθείτε πιστά τις παρούσες οδηγίες.

Δεν είμαστε υπεύθυνοι για πιθανές βλάβες της μηχανής,

πυρκαγιές που οφείλονται σε λανθασμένη συντήρηση ή στην

μη συμμόρφωση με τις παρούσες οδηγίες.

Πρεπει να καθαριζεται μια φορα τον μηνα ( ή όταν το

σύστημα ένδειξης κορεσμού των φίλτρων – εάν προβλέπεται

στο μοντέλο που έχετε αποκτήσει – δείχνει αυτή την

αναγκαιότητα), με απορρυπαντικα που δεν χαραζουν, στο

χερι η’ στο πλυντηριο πιατων σε χαμηλες θερμοκρασιες και

σε συντομο κυκλο. Με το πλυσιμο στο πλυντηριο το

μεταλλικο φιλτρο για τα λιποι μπορει να χασει το χρωμα αλλα

οι δικες του ιδιοτητες φιλτραρισματος δεν μεταβαλλονται.

Για να βγαλεις το φιλτρο για τα λιποι τραβηξε την ελατηριωτη

λαβη ξεγαντζωσης (B).

Φιλτρο ανθρακα (μονο για τον τυπο

Συγκρατει τις δυσαρεστες οσμες που προερχονται απο

Το φιλτρο ανθρακα μπορει να πλυθει καθε δυο μηνες ( ή

όταν το σύστημα ένδειξης κορεσμού των φίλτρων – εάν

προβλέπεται στο μοντέλο που έχετε αποκτήσει – δείχνει αυτή

την αναγκαιότητα), σε ζεστο νερο με ιδανικα απορρυπαντικα

η’ στο πλυντηριο πιατων σε 65°C (εαν πλυθει

να γινει τελειος κυκλος πλυσιματος χωρις πιατικα μεσα).

Αφαιρεσε το νερο που πλεοναζει χωρις να καταστρεψεις το

φιλτρο, μετα βγαλε το στρωματακι που ειναι μεσα στο

πλαστικο πλαισιο και βαλτο στον φουρνο για 10 λεπτα σε

θερμοκρασια 100°C για να το ξερανεις οριστικα.

Αντικαταστησε το στρωματακι καθε 3 χρονια και καθε

που το πανι ειναι καταστραμμενο.Μετακινησε το πλαισιο που

κρατα το φιλτρο γυριζοντας 90° τις λαβες (g) που το

στερεωνουν στο απορροφητηρα (Εικ.3). Βαλε το στρωματακι

(i) ανθρακα μεσα στο πλαισιο (h) και τοποθετησε ολα μαζι

στην ειδικη θεση (j).

Είναι δυνατόν να χρησιμοποιηθεί το φίλτρο άνθρακα

παραδοσιακού τύπου, δεν πλένεται και

αντικατάστασή του να γίνεται κάθε 3-4 μήνες.

Σκελετός στρωματάκι του φίλτρου άνθρακα είναι κολλημένα

μαζί, εάν τυχόν ο σκελετός εφοδιάζεται με τον απορροφητήρα

δεν πρέπει γι’αυτό να χρησιμοποιηθεί.

Για την χρήση να εισαχθεί στην ειδική θέση και να

σταθεροποιηθεί πιέζοντας στα ειδικά συστήματα ασφάλειας.

Αντικατασταση λαμπες

Πριν απο καθε εργασια συντηρησης αποσυνδεσε τον

απορροφητηρα απο το ηλεκτρικο ρευμα.

Προσοχή! Πρίν ακουμπήσεις τις λάμπες σιγουρεύσου οτι

Για τα μοντελα οπως της εικονας 1A:

1. Πιεσε στο προστατευτικο καλυμμα της λαμπας και αφησε

για να ανοιξει (Εικ. 4Α).

2. Αντικαταστησε την καταστραμμενη λαμπα.

Χρησιμοποιησε μονο λαμπες αλογονες

(G4), προσεχοντας να μην τις αγγιξεις με τα χερια.

3. Ξανακλεισε το προστατευτικο καλυμμα της λαμπας

Για τα μοντeλα οπως της εικονας 1B-1C-1D-1G-1H:

1. Βγαλε την προστασια κανοντας μοχλο με ενα μικρο

πλατυ κατσαβιδι η’ ομοιο εργαλειο (εικ. 4Β).

2. Αντικαταστησε την καταστραμμενη λαμπα.

Χρησιμοποιησε μονο λαμπες

αλογονες των 20W max

(G4), προσεχοντας να μην τις αγγιξεις με τα χερια.

3. Ξανακλεισε το προστατευτικο καλυμμα (στερεωση με

Για τα μοντελλα οπως της εικονας 1E:

1. Βγαλε την λαμπα κανοντας μοχλο με ενα μικρο πλατυ

κατσαβιδι η’ ομοιο εργαλειο (εικ. 4C).

2. Αντικαταστησε την καταστραμμενη λαμπα.

Χρησιμοποιησε μονο λαμπες αλογονες PHILIPS STANDARD LINE κωδ. 425409 με

30° διαμ. 35 12V GU4.

Σε περιπτωση που ο φωτισμος δεν θα λειτουργησει, ελεγξε

την σωστη τοποθετηση της λαμπας στην θεση πριν καλεσεις

την τεχνικη βοηθεια.46

RU - Инструкция по монтажу у эксплуатации
