BEDIENUNGSANLEITUNG FREE SPOT H6 LX IX A120 ELICA

DE Montage- und Gebrauchsanweisung

TR Montaj ve kullanõm talimatlarõ7

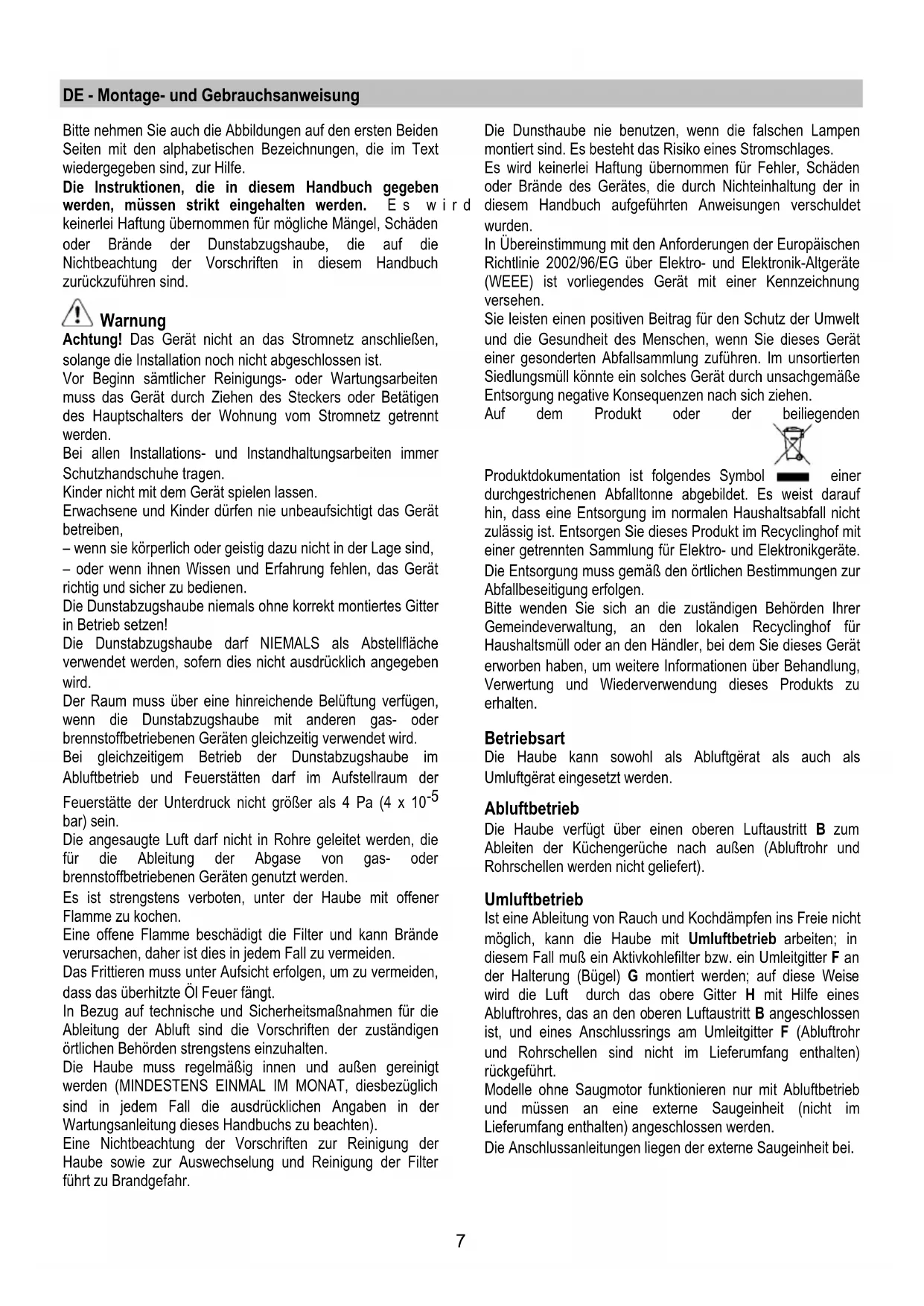

DE - Montage- und Gebrauchsanweisung

Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden

Seiten mit den alphabetischen Bezeichnungen, die im Text

wiedergegeben sind, zur Hilfe.

Die Instruktionen, die in diesem Handbuch gegeben

werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden

oder Brände der Dunstabzugshaube, die auf die

Nichtbeachtung der Vorschriften in diesem Handbuch

zurückzuführen sind.

Achtung! Das Gerät nicht an das Stromnetz anschließen,

solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten

muss das Gerät durch Ziehen des Steckers oder Betätigen

des Hauptschalters der Wohnung vom Stromnetz getrennt

Bei allen Installations- und Instandhaltungsarbeiten immer

Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät

– wenn sie körperlich oder geistig dazu nicht in der Lage sind,

– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät

richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter

Die Dunstabzugshaube darf NIEMALS als Abstellfläche

verwendet werden, sofern dies nicht ausdrücklich angegeben

Der Raum muss über eine hinreichende Belüftung verfügen,

wenn die Dunstabzugshaube mit anderen gas- oder

brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im

Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10

Die angesaugte Luft darf nicht in Rohre geleitet werden, die

für die Ableitung der Abgase von gas- oder

brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener

Eine offene Flamme beschädigt die Filter und kann Brände

verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,

dass das überhitzte Öl Feuer fängt.

In Bezug auf technische und Sicherheitsmaßnahmen für die

Ableitung der Abluft sind die Vorschriften der zuständigen

örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt

werden (MINDESTENS EINMAL IM MONAT, diesbezüglich

sind in jedem Fall die ausdrücklichen Angaben in der

Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der

Haube sowie zur Auswechselung und Reinigung der Filter

führt zu Brandgefahr.

Die Dunsthaube nie benutzen, wenn die falschen Lampen

montiert sind. Es besteht das Risiko eines Stromschlages.

Es wird keinerlei Haftung übernommen für Fehler, Schäden

oder Brände des Gerätes, die durch Nichteinhaltung der in

diesem Handbuch aufgeführten Anweisungen verschuldet

In Übereinstimmung mit den Anforderungen der Europäischen

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte

(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung

Sie leisten einen positiven Beitrag für den Schutz der Umwelt

und die Gesundheit des Menschen, wenn Sie dieses Gerät

einer gesonderten Abfallsammlung zuführen. Im unsortierten

Siedlungsmüll könnte ein solches Gerät durch unsachgemäße

Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

durchgestrichenen Abfalltonne abgebildet. Es weist darauf

hin, dass eine Entsorgung im normalen Haushaltsabfall nicht

zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit

einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur

Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer

Gemeindeverwaltung, an den lokalen Recyclinghof für

Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät

erworben haben, um weitere Informationen über Behandlung,

Verwertung und Wiederverwendung dieses Produkts zu

Die Haube kann sowohl als Abluftgërat als auch als

Umluftgërat eingesetzt werden.

Die Haube verfügt über einen oberen Luftaustritt B zum

Ableiten der Küchengerüche nach außen (Abluftrohr und

Rohrschellen werden nicht geliefert).

Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht

möglich, kann die Haube mit Umluftbetrieb arbeiten; in

diesem Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter F an

der Halterung (Bügel) G montiert werden; auf diese Weise

wird die Luft durch das obere Gitter H mit Hilfe eines

Abluftrohres, das an den oberen Luftaustritt B angeschlossen

ist, und eines Anschlussrings am Umleitgitter F (Abluftrohr

und Rohrschellen sind nicht im Lieferumfang enthalten)

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb

und müssen an eine externe Saugeinheit (nicht im

Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.8

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und

der Unterseite der Dunstabzugshaube darf 50cm im Fall von

elektrischen Kochfeldern und 75cm im Fall von Gas- oder

kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen

größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf

dem Betriebsdatenschild im Innern der Haube angegeben ist.

Sofern die Haube einen Netzstecker hat, ist dieser an

zugänglicher Stelle an eine den geltenden Vorschriften

entsprechende Steckdose anzuschließen. Bei einer Haube

ohne Stecker (direkter Netzanschluss) oder falls der Stecker

nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter

anzubringen, der unter Umständen der Überspannung

Kategorie III entsprechend den Installationsregeln ein

vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein,

dass die Netzversorgung (Steckdose) ordnungsgemäß

Die Abzugshaube ist mit Dübeln ausgestattet, die für die

meisten Wände/Decken geeignet sind. Trotzdem sollte ein

qualifizierter Techniker hinzugezogen werden, der

entscheidet, ob die Materialien für die jeweilige Wand/Decke

geeignet sind. Außerdem muß die Wand/Decke das Gewicht

der Abzugshaube tragen können.

Das Umlenkgitter zusammenbauen (Abb. 6 - 3 Teile - nur

Die drei Teile müssen mit 2 Schrauben aneinander befestigt

werden, die Größe des Umlenkgitters ist regulierbar und muss

der Breite der Kaminhalterung entsprechen, an der es dann

Vor dem Anschluss des Gerätes die Haube mit Hilfe der

Hauptschalttafel der Wohnung stromlos setzen.

1. Die Verlängerung der Tragestruktur der Abzugshaube

einstellen. Von dieser Einstellung hängt die endgültige

Höhe der Haube ab. Dabei beachten, daß die

Abzugshaube nach erfolgter Installation bei elektrischen

Kochflächen mindestens 50 cm, und bei Gas- oder

Kombikochflächen mindestens 75 cm von der Kochfläche

2. a. Die beiden Teile der Struktur mit insgesamt 8

b. Sofern vorhanden, bei größeren Struktur-

verlängerungen den Verstärkungsbügel S mit vier

Schrauben am Gitter befestigen.

3. Vertikal zur Kochfläche das Bohrschema an der Decke

anbringen (die Mitte des Schemas muß mit der Mitte der

Kochfläche übereinstimmen, und die Seiten müssen

parallel zu deren Seiten sein; die Seite des Schemas mit

der Aufschrift FRONT entspricht der Seite der

Bedienelemente). Den Elektroanschluß herstellen.

4. Die angegebenen Bohrungen ausführen (6 Löcher für 6

Wanddübel- 4 Dübel zum Aufhängen), und vier

Schrauben so in die äußeren Löcher einschrauben, daß

zwischen Schraubenkopf und Decke ein Anstand von

ungefähr 1cm verbleibt.

5. Ein Abluftrohr in das Innere des Gitters einführen und mit

dem Verbindungsring des Motorraums verbinden

(Abluftrohr und Rohrschellen nicht im Lieferumfang

6. Das Gitter an den vier Schrauben einhängen (siehe auch

ACHTUNG! Die Gitterseite mit der Anschlußbuchse

entspricht der Bedienseite bei fertig montierter

7. Die vier Schrauben fest anziehen.

8. An den frei gebliebenen Löchern als zusätzliche

Sicherung weitere zwei Schrauben einsetzen und fest

9. An das häusliche Versorgungsnetz anschließen, das erst

nach abgeschlossener Installation zugeschaltet werden

10. Die Abzugshaube am Gitter einhängen und den korrekten

Halt kontrollieren - zum Einhängen der Abzugshaube vier

Schrauben leicht einschrauben (siehe auch Operation

11. Die Abzugshaube mit zwei Schrauben am Gitter

befestigen, die später auch zum Zentrieren der beiden

Teile gebraucht werden.

12.Die vier Schrauben, welche das Gitter an der Haube

befestigen fest anziehen.

13. Bei Absaugbetrieb (13A) das andere Ende des Abluftrohrs

an die häusliche Abluftvorrichtung anschließen.

Bei Umluftbetrieb mit Filter (13F) die Klappe F am Gitter

montieren und mit vier Schrauben am speziellen Bügel

fixieren. Zuletzt das Abluftrohr mit dem Verbindungsring

an der Klappe verbinden.

14. Die mitgelieferten Muttern mit Befestigungshaken (14) im

Innern der oberen und unteren Kaminabschnitte auf Höhe

der rechteckigen Ösen anbringen. Insgesamt müssen 14

Muttern montiert werden.

15. Die beiden oberen Kaminsegmente zur Abdeckung des

Gitters so zusammenbauen, daß sich einer der

vorhandenen Schlitze an der Seite der Bedienelemente,

und der andere an der entgegengesetzten Seite befindet.

Die beiden Segmente mit 8 Schrauben (4 pro Seite –

siehe auch Schemazeichnung für den Zusammenbau der

beiden Segmente) festschrauben.

16. Die Gesamtheit des oberen Kamins in der Nähe der

Decke mit zwei Schrauben (eine pro Seite) am Gitter

17. Den Elektroanschluß der Bedienblende und der

Kontrollampen herstellen.

18. Die beiden unteren Kaminsegmente zur Abdeckung des

Gitter zusammenbauen; dazu sechs Schrauben

verwenden (3 pro Seite – siehe auch Schemazeichnung

für den Zusammenbau der beiden Segmente).

19. Das untere Segment des Kamins so in den speziellen Sitz9 einbauen, daß es den Motorraum und die Verbindungsdose vollkommen abdeckt, und mit zwei Schrauben vom Innern der Abzugshaube befestigen. 20. Mit zwei Profilen (im Lieferumfang enthalten) die Befestigungsstellen der Segmente des unteren Kamins abdecken (ACHTUNG! DIE PROFILE FÜR DEN UNTEREN KAMIN SIND DARAN ERKENNBAR, DASS SIE SCHMALER UND FLACHER SIND). Die breiteren Profile sind hingegen für den oberen Kamin bestimmt und werden nach Maß zugeschnitten. Fur die Modelle wie bei Abb. 1H: Es wird beidseitig haftendes Klebeband mitgeliefert, das in 8 Teile zu schneiden ist. Dieses Klebeband zur Befestigung der Abdeckungen an den vorgesehenen Stellen benutzen. 21. Mit dem Hauptschalter der häuslichen Stromversorgung die Spannung wieder zuschalten und die korrekte Funktion der Abzugshaube kontrollieren.

Beschreibung der Dunstabzugshaube Bild 1 1. Bedienfeld 2. Fettfilter 3. Griff zum Aushaken des Fettfilters 4. Halogenlampe 5. Dunstschirm 6. Teleskopkamin 7. Luftaustritt (nur bei Umluftbetrieb)

Betrieb Im Falle einer sehr intensiven Entwicklung von Kochdünsten die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen. Funktionsweise – Elektronisches Modell mit 5 Tasten

1. Ausschalter 2. Einschalter und Auswahl der Lüfterstufe 1-2-3-1-2 3. Stufe 1 4. Stufe 2 und Sättigungsanzeige Metallfettfilter (in letzterem Fall blinkt die Anzeige - siehe Anleitungen zur Reinigung der Fettfilter). Nach erfolgter Reinigung des Fettfilters drücken Sie die Taste 1 für mindestens 3 Sekunden ein, bis der Signalton ertönt: die LED 4 schaltet sich ab. 5. Stufe 3 und Sättigungsanzeige Aktiv-Kohlefilter (LED)(in letzterem Fall blinkt die Anzeige - siehe Anleitungen zum Wechsel der Aktivkohlefilter). Nach erfolgtem Aktivkohlefilterwechsel drücken Sie die Taste 1 für mindestens 3 Sekunden ein, bis der Signalton ertönt: die LED 5 schaltet sich ab. Achtung! Die Sättigungsanzeige des Aktivkohlefilters ist deaktiviert. Soll die Sättigungsanzeige des Aktivkohlefilters aktiviert werden, 3 Sekunden lang gleichzeitig die Tasten 2 und 7 drücken: zunächst blinkt nur die LED 4 und nach Ablauf der 3 Sekunden beginnt auch die LED 5 zu blinken und zeigt so an, daß der Aktivkohlefilter nun aktiv ist. Für seine Deaktivierung die beiden Tasten erneut drücken: nach 3 Sekungen stellt die LED 5 das Blinken ein und die Vorrichtung ist deaktiviert. 6. Intensivstufe - LED-Anzeige 7. Einschalter Intensivstufe Die Intensivstufe wird für 5 Minuten in Betrieb genommen. Danach geht die Dunsthaube zu der vorher eingestellten Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor den 5 Minuten zu beenden, drücken Sie den Knopf 1 oder 2. 8. Ausschalter Beleuchtung 9. Ausschalter Beleuchtung

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Strom-versorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst. Funktionsweise - Modell mit Tastenbedienfeld

a. Schalter ON/OFF Beleuchtung b. Schalter OFF der Absaugfunktion c. - d. - e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke. f. Betriebsanzeigenleuchte (wenn vorgesehen).10

ABCD FEG A. Taste AUS (Display ausgeschaltet) / Standby (LED auf

dem Display leuchtet) – lange drücken, um die gewünschte

Funktion auszuwählen.

B. Lichtschalter, EIN / AUS C. Timer der ausgewählten Geschwindigkeitsstufe (zeigt die

ausgewählte Geschwindigkeit an sowie eine blinkende

Anzeigeleuchte an der Unterseite des Displays). Mit dieser

Taste kann der Betrieb der Haube für eine bestimmte Zeit

20 Minuten bei ausgewählter Geschwindigkeit 1

15 Minuten bei ausgewählter Geschwindigkeit 2

10 Minuten bei ausgewählter Geschwindigkeit 3

5 Minuten bei ausgewählter Höchstgeschwindigkeit P D. Anzeigefeld – zeigt:

• Die eingestellte Geschwindigkeitsstufe (1-2-3-P).

• Die Notwendigkeit das Fettfilter zu reinigen (zur

Anzeige der Sättigung des Fettfilters erscheint der

Buchstabe F im Display).

Nach der Reinigung des Fettfilters die Taste A etwa

drei Sekunden lang gedrückt halten. Der Buchstabe F

erlischt im Display.

• Die Notwendigkeit das Aktivkohlefilter zu ersetzen (zur

Anzeige der Sättigung des Aktivkohlefilters erscheint

der Buchstabe C im Display).

Nach der Auswechselung des Kohlefilters die Taste A

etwa drei Sekunden lang gedrückt halten. Der

Buchstabe C erlischt im Display.

• Die Anzeigeleuchte unten rechts zeigt, wenn sie

eingeschaltet ist ohne zu blinken, an, dass die Haube

betriebsbereit ist (Bereitschaftsposition), die blinkende

Anzeigeleuchte gibt an, dass der Timer der

ausgewählten Geschwindigkeit eingeschaltet ist.

Hinweis! Die Sättigungsanzeige des Aktivkohlefilters ist

normalerweise abgeschaltet, um sie einzuschalten:

Die Haube auf AUS (Display ausgeschaltet) stellen, die

Tasten C und G gleichzeitig 3 Sekunden lang drücken.

Anfänglich erscheint der Buchstabe F in der Anzeige

(Sättigungsanzeige des metallischen Fettfilters). Dann,

nach ungefähr 3 Sekunden erscheint auch der Buchstabe

C in der Anzeige (Sättigungsanzeige des

Aktivkohlefilters), was für die Aktivierung dieser

Anzeigefunktion steht.

Um diese Anzeigefunktion abzuschalten wiederholen Sie

die obengenannte Operation bis die Anzeige C

(Sättigungsanzeige des Aktivkohlefilters) erlöscht.

E. Taste zur Verringerung der Geschwindigkeit: von der

Höchstgeschwindigkeit P auf die Geschwindigkeitsstufe 1.

F. Taste zur Erhöhung der Geschwindigkeit.

G. Taste zeitgesteurte, intensive Saugleitstung: Die

Dunstabzugshaube arbeitet 5 Minuten lang bei dieser

Geschwindigkeit und schaltet dann zur voreingestellten

Betriebsweise zurück. Im Display erscheinen der Buchstabe P

und ein Blinker Punkt. Diese Funktion kann durch Drücken der

Taste A annulliert werden.

Die Dunstabzugshaube oder die Bedienungselemente

funktionieren nicht: Für mindestens 5 Sekunden die Strom-

versorgung der Dunstabzugshaube unterbrechen und dann

die Haube erneut einschalten. Kann die Störung nicht

behoben werden, kontaktieren Sie bitte den Kundendienst.

Achtung! Bevor sie das Gerät stromlos machen, erst die

Hinweis ! Vor jeder Reinigung und Pflege ist die

Dunstabzugshaube durch Ziehen des Netzsteckers oder

Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außen

häufig gereinigt werden (etwa in denselben Intervallen, wie die

Wartung der Fettfilter). Zur Reinigung ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. Keine Produkte

verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung

des Gerätes und zum Wechsel bzw. zur Reinigung der Filter

kann zum Brand führen. Diese Anweisungen sind unbedingt

Der Hersteller übernimmt keine Haftung für irgendwelche

Schäden am Motor oder aus Feuergründen, die auf eine

unsachgemäße Wartung oder Nichteinhaltung der oben

angeführten Sicherheitsvorschriften zurückzuführen sind.

Dieser muss einmal monatlich gewaschen werden (oder wenn

das Sättigungsanzeigesystem der Filter – sofern bei dem

jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit

einem milden Waschmittel von Hand, oder in der

Spülmaschine bei niedriger Temperatur und einem

Kurzspülgang erfolgen. Der Metallfettfilter kann bei der

Reinigung in der Spülmaschine verfärben, was seine

Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter B den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das

Sättigungsanzeigesystem der Filter – sofern bei dem

jeweiligen Modell vorgesehen – dies anzeigt) in warmem

Wasser und geeigneten Waschmitteln oder in der

Spülmaschine bei 65°C gewaschen (in diesem Fall den

vollständigen Spülzyklus – ohne weiteres Geschirr -

Das überschüssige Wasser entfernen, ohne dabei den Filter

zu beschädigen; danach das Vlies aus dem Plastikrahmen

entfernen und dieses bei 100° für 10 Minuten in den Ofen

legen, um es vollständig zu trocknen. Das Vlies muss alle 311

Jahre ausgewechselt werden und weiterhin jedes Mal dann,

wenn es beschädigt ist.

Das Gestell, das den Filter trägt, abnehmen, dafür die Knäufe

(g), die es an der Haube befestigen, um 90° drehen. Das

Kohlekissen (i) in den Rahmen (h) schieben und alles wieder

an entsprechender Stelle (j) montieren.

Es besteht die Möglichkeit einen traditionellen Kohlefilter zu

benutzen, welcher weder gewaschen noch regeneriert werden

kann. Dieser Kohlefilter muss alle 3 bis 4 Monate gewechselt

Das Kohlefiltergestell und der Filter sind

zusammengeschweißt, das eventuell mit der Haube

mitgelieferte Gestell ist daher nicht zu verwenden.

Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und

mit den vorgesehenen 2 Plastikschrauben befestigt.

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass

Fur die Modelle wie bei Abb. 1A:

1. Die Lampenabdeckung drücken und loslassen, um sie zu

2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu max. 20W (G4)

verwenden und darauf achten, diese nicht mit den

3. Die Lampenabdeckung wieder schließen

(Schnappverschluss).

Fur die Modelle wie bei Abb. 1B-1C-1D-1G-1H:

1. Die Lampenabdeckung mit Hilfe eines kleinen

Schlitzschraubenziehers oder ähnlichem entfernen.. (fig.

2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu max. 20W (G4)

verwenden und darauf achten, diese nicht mit den

3. Die Lampenabdeckung wieder schließen

(Schnappverschluss).

Fur die Modelle wie bei Abb. 1E:

1. Mit Hilfe eines kleinen Schlitzschraubenziehers den Rand

des Lämpchens anheben, um dieses herausziehen zu

2. Das zu ersetzende Lämpchen entfernen und dieses mit

einer Lampe vom Typ Philips Standard Line mit dem

Code 425409, mit 12V 20W 30° Ø35 12V GU4 ersetzen.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,

ob die Lampen einwandfrei eingesetzt sind, bevor man sich

an den Kundendienst wendet.12

EN - Instruction on mounting and use

traliewerk monteren.

rammekonstruktionen.
