NÁVOD K OBSLUZE FREE SPOT H6 LX IX A120 ELICA

CS Návod na montáž a používání

SK Návod k montáži a užití

обратиться в центр технической помощи.51

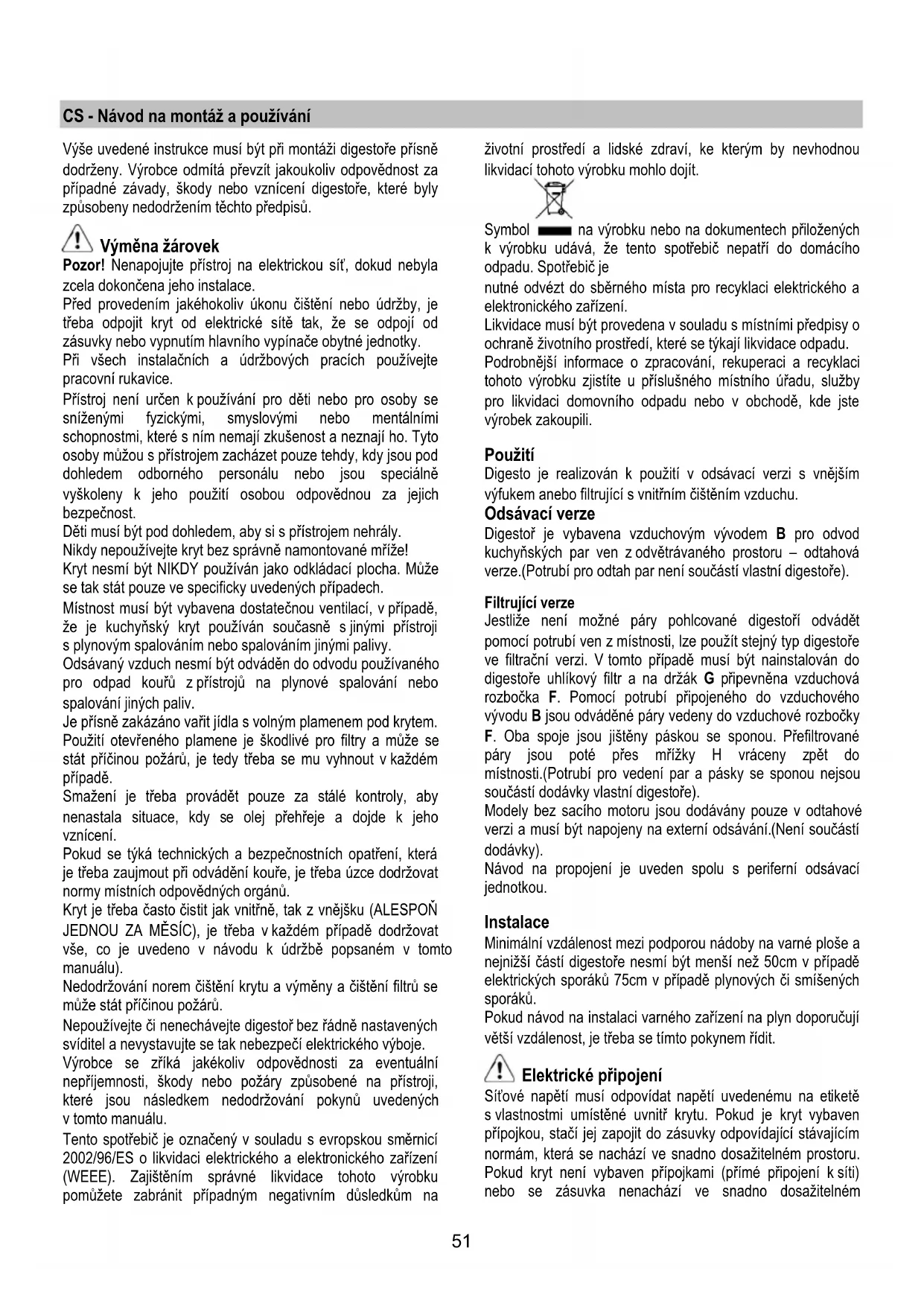

CS - Návod na montáž a používání

Výše uvedené instrukce musí být při montáži digestoře přísně

dodrženy. Výrobce odmítá převzít jakoukoliv odpovědnost za

případné závady, škody nebo vznícení digestoře, které byly

způsobeny nedodržením těchto předpisů.

Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla

zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby, je

třeba odpojit kryt od elektrické sítě tak, že se odpojí od

zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte

Přístroj není určen k používání pro děti nebo pro osoby se

sníženými fyzickými, smyslovými nebo mentálními

schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto

osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod

dohledem odborného personálu nebo jsou speciálně

vyškoleny k jeho použití osobou odpovědnou za jejich

Děti musí být pod dohledem, aby si s přístrojem nehrály.

Nikdy nepoužívejte kryt bez správně namontované mříže!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může

se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě,

že je kuchyňský kryt používán současně s jinými přístroji

s plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného

pro odpad kouřů z přístrojů na plynové spalování nebo

spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem.

eného plamene je škodlivé pro filtry a může se

stát příčinou požárů, je tedy třeba se mu vyhnout v každém

Smažení je třeba provádět pouze za stálé kontroly, aby

nenastala situace, kdy se olej přehřeje a dojde k jeho

Pokud se týká technických a bezpečnostních opatření, která

je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat

normy místních odpovědných orgánů.

Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ

JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat

vše, co je uvedeno v návodu k údržbě popsaném v tomto

Nedodržování norem čištění krytu a výměny a čištění filtrů se

může stát příčinou požárů.

Nepoužívejte či nenechávejte digestoř

bez řádně nastavených

svíditel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální

nepříjemnosti, škody nebo požáry způsobené na přístroji,

které jsou následkem nedodržování pokynů uvedených

Tento spotřebič je označený v souladu s evropskou směrnicí

2002/96/ES o likvidaci elektrického a elektronického zařízení

(WEEE). Zajištěním správné likvidace tohoto výrobku

pomůžete zabránit případným negativním důsledkům na

životní prostředí a lidské zdraví, ke kterým by nevhodnou

likvidací tohoto výrobku mohlo dojít.

na výrobku nebo na dokumentech přiložených

k výrobku udává, že tento spotřebič nepatří do domácího

odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a

elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o

ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci

tohoto výrobku zjistíte u příslušného místního úřadu, služby

pro likvidaci domovního odpadu nebo v obchodě, kde jste

Digesto je realizován k použití v odsávací verzi s vnějším

výfukem anebo filtrující s vnitřním čištěním vzduchu.

Digestoř je vybavena vzduchovým vývodem B pro odvod

kuchyňských par ven z odvětrávaného prostoru – odtahová

verze.(Potrubí pro odtah par není součástí vlastní digestoře).

Jestliže není možné páry pohlcované digestoří odvádět

pomocí potrubí ven z místnosti, lze použít stejný typ digestoře

ve filtrační verzi. V tomto případě musí být nainstalován do

digestoře uhlíkový filtr a na držák G připevněna vzduchová

rozbočka F. Pomocí potrubí připojeného do vzduchového

vývodu B jsou odvádě né páry vedeny do vzduchové rozbočky

F. Oba spoje jsou jištěny páskou se sponou. Přefiltrované

páry jsou poté přes mřížky H vráceny zpět do

místnosti.(Potrubí pro vedení par a pásky se sponou nejsou

součástí dodávky vlastní digestoře).

Modely bez sacího motoru jsou dodávány pouze v odtahové

verzi a musí být napojeny na externí odsávání.(Není součástí

Návod na propojení je uveden spolu s periferní odsávací

Minimální vzdálenost mezi podporou nádoby na varné ploše a

nejnižší částí digestoře nesmí být menší než 50cm v případě

elektrických sporáků 75cm v případě plynových či smíšených

Pokud návod na instalaci varného zařízení na plyn doporučují

větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na etiketě

s vlastnostmi umístěné uvnitř krytu. Pokud je kryt vybaven

přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím

normám, která se nachází ve snadno dosažitelném prostoru.

Pokud kryt není vybaven přípojkami (přímé připojení k síti)

nebo se zásuvka nenachází ve snadno dosažitelném52

prostoru, je třeba aplikovat dvojpólový vypínač odpovídající

normám, který zaručí úplné odpojení od sítě v podmínkách

kategorie přepětí III, v souladu s pravidly instalace.

Pozor: dříve než opět napojíte obvod di gestore na síťové

napájení a ověříte správné fungování, zkontrolujte si vždy, že

síťový kabel byl správně namontován.

Digestoř je dodávána se speciálními hmoždinkami, které jsou

vhodné pro zavěšení do většiny stropních konstrukcí. Přesto

by měl zavěšení provést kvalifikovaný odborný pracovník,

který rozhodne, zda jsou tyto hmoždinky vhodné pro místní

typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost

stropu pro digestoř.

Předběžná montáž deflektoru (obr. 6 - 3 části - pouze pro

Připravte 3 části deflektoru 2 šrouby, šířka deflektoru musí být

stejná jako šířka podpůrné svorky komínů.

Před zahájením prací na elektrickém připojení digestoře

vypněte hlavní domovní (bytový) jistič.

1. Nejprve je třeba nastavit požadovanou délku nosné

konstrukce digestoře. Mějte přitom na paměti, že spodní

část digestoře musí být umístěna min. 50 cm nad varnou

plochou elektrického sporáku a min. 75 cm nad plynovým

či kombinovaným sporákem.

2. a) Oba díly nosné konstrukce pevně spojte 8-mi šrouby.

b) Je-li nutné tuto konstrukci nastavit na maximální délku,

použijte pro její zesílení díl S, který se 4-mi šrouby pevně

přišroubuje k nosné konstrukci.

3. Přiložte na strop vrtací šablonu tak, aby její střed byl

vertikálně totožný se stř

edem varné plochy sporáku.

Schéma je nutné přiložit na strop tak, aby boční nápis

FRONT, odpovídal straně, kde je ovládání digestoře.

Připravte přívod elektrického proudu.

4. Označte a vyvrtejte otvory pro zavěšení digestoře (6 děr

pro 6 hmoždinek – 4 z toho pro hlavní nosné šrouby). Do

krajních otvorů zašroubujte 4 šrouby tak, aby hlavy

šroubů zůstaly cca 1 cm pod stropem.

5. Dovnitř nosné konstrukce vložte vzduchové potrubí a

nasaďte jej ve spodní části na výstupní nátrubek

ventilátoru. Zajistěte páskou se sponou (vzduchové

potrubí a páska není součástí dodávky vlastní digestoře).

6. Nosnou konstrukci zavěste na 4 šrouby ve stropu. (viz

POZOR! Zavěšení proveďte tak, aby strana s elektrickou

skříňkou na konstrukci odpovídala straně s ovladačem na

7. Pevně dotáhněte 4 nosné šrouby.

8. Jako pojistku zašroubujte 2 šrouby do zbývajících 2

otvorů a pevně dotáhněte.

9. Připojte napájecí kabel digestoře ke zdroji elektrického

proudu, který jste si předem připravili.

10. Zavěste spodní díl digestoře na dolní mříž nosné

konstrukce pod motorem – použijte k tomu 4 šrouby,

které nejprve napůl zašroubujete do příslušných

otvorů.(viz krok č.12 na obr.5)

11. Spodní díl digestoře přišroubujte pevně k nosné

konstrukci, vycentrujte digestoř vzhledem k nosné

12. Pevně dotáhněte všechny 4 šrouby, které drží spodní díl

13. U odtahové verze (13A) připojte druhý konec

vzduchového potrubí na připravený vývod z místnosti.

U filtrační verze (13F) se musí vzduchová rozbočka F

nainstalovat do horní části nosné konstrukce digestoře a

4-mi šroubky připevnit na speciální držák. Poté teprve se

horní konec vzduchového potrubí může pomocí pásky se

sponou připojit na nátrubek vzduchové rozbočky.

14. Zevnitř horního a spodního dílu komínového obložení

digestoře namontujte 14 speciálních tvarovek

s upevňovacími háčky na výšku pravoúhlých oček.

15. Nasaďte oba horní díly komínového obložení na nosnou

konstrukci. Spoj obou dílů musí být na bocích digestoře

z pohledu ovládání. Oba díly spojte 8-mi šroubky (po 4

na každé straně - viz schéma na obr.6).

Celek horního obložení přichyťte 2 šroubky těsně pod

stropem k nosné konstrukci digestoře.

17. Připojte elektrické kabely ovladače a osvětlení digestoře.

18. Namontujte oba díly spodního komínového obložení,

použijte k tomu 6 šroubků (3 pro každou stranu (viz

19. Spodní komínový díl obložení osaďte do polohy, aby

zapadl do sedla v dolní části tělesa digestoře a zevnitř

spodního dílu 2-mi šroubky přichytněte.

20. Speciálními profily zakryjte spojovací drážku komínového

obložení digestoře (jsou součástí dodávky)-POZOR!

Tenčí a plošší profily jsou pro spodní díl komínového

obložení! Širší profily jsou pro horní díl komínového

obložení. Profily se musí zkrátit na požadovanou délku,

dle skutečné, viditelné horní části komínového obložení.

Pro modely odpovídající obr. 1H: společně je

dodávána oboustranná lepicí páska, kterou je třeba

rozstříhat do 8 částí, používejte oboustrannou lepicí

pásku tak aby destičky byly upevněny na svém místě.

21. Zapněte domovní jistič elektroinstalace a přezkoušejte

jednotlivé funkce digestoře.

3. Západka tukového filtru

4. Halogenové osvětlení

5. Pracovní plocha digestoře pro usměrnění par

6. Teleskopický komínek

7. Výfuk (pouze u filtrační verze)

V případě velmi intenzivní koncentrace kuchyňských par

použijte maximální sací výkon. Doporučuje se zapnout

digestoř 5 minut před zahájením vaření a vypnout ji cca 15

minut po ukončení vaření.

Elektronický model o 5 tlačítcích53 123OOI FC

1. Vypnutí motoru 2. Zapnutí motoru + volba stupně výkonu sání 1-2-3-1-2

3. LED kontrolka stupně rychlosti 1.

4. LED kontrolka stupně rychlosti 2 + LED kontrolka nasycení tukového filtru (filtr v kovovém provedení). Při signalizaci je nutné provést vyčištění tukového filtru (viz dále). Po vyčištění tukového filtru a jeho zpětném osazení do

digestoře stlačte tlačítko 1 na min. 3 vteřiny dokud nezazní signální tón: kontrolka 4 se vypne (signalizovala znečištěný tukový filtr).

5. LED kontrolka stupně rychlosti 3 + LED kontrolka

nasycení filtru s aktivním uhlíkem. Při signalizaci je nutná výměna tohoto filtru. Po ukončení výměny filtru s aktivním uhlíkem stlačte

tlačítko 1 na minimálně 3 vteřiny dokud nezazní signální

tón: kontrolka 5 se vypne (signalizovala znečištěný filtr). POZOR! Ukazatel nasycenosti filtru s aktivním uhlíkem není z výroby aktivován. Má-li být ukazatel nasycenosti filtru s aktivním uhlíkem aktivován, je nutné tlačítka 2 a 7 zmáčknout společně a

podržet 3 vteřiny. Pak se rozsvítí (blikne) jen kontrolka 4 a

po uplynutí dalších 3 vteřin se rozsvítí (blikne) také kontrolka 5, tímto je tato funkce nastavena. Pro zpětnou deaktivaci stiskněte znovu obě tlač ítka 2 a 7 a po 3 vteřinách se rozsvítí (blikne) kontrolka 5 a funkce je vypnuta. 6. LED kontrolka intenzivní rychlosti. 7. Zapnutí intenzivní rychlosti. Maximální sací výkon je v provozu 5 minut od jeho spuštění, pak se chod digestoře automaticky vrátí

k původně nastavenému výkonu. Tzn. Že se např. vypne,

pokud před tím nebyl nastaven žádný stupeň sání. Zkrácení této 5-ti minutové doby maximálního sání docílíte stlačením tlačítka 1 nebo 2. 8. Vypnutí osvětlení. 9. Zapnutí osvětlení.

Pokud digestoř nebo ovládání není funkční: Přerušte na

minimálně 5 vteřin dodávku elektrického proudu a zkuste digestoř znovu zapnout. V případě poruchy kontaktujte prodejce (zákaznické oddělení). Provoz – model s tlačítkovým ovládáním

a. zapnutí/vypnutí osvětlení b. vypnutí motoru Sací výkon: c. minimální; d. – střední; e. - maximální f. kontrolka Model s displejem

ABCD FEG A. TlačítkoOFF (zhasnutý displej/Stand by /led na displeji zapnutý) – stiskněte dlouho a vyberte vyžadovanou funkci. B. Tlačítko osvětlení ON/OFF C. Temporizátor zvolené rychlosti (zviditelní zvolenou rychlost a blikajicí LED na dolní straně displeje). Toto tlačítko umožňuje fungování digestoře na předem stanovený čas: 20 minut, je-li zvolena rychlost 1 15 minut, je-li zvolena rychlost 2 10 minut, je-li zvolena rychlost 3 5 minut, je-li zvolena intenzívní rychlost P D. Displej ukazuje: • Rychlosti (1-2-3-P), • Nutnost vyčistit filtry proti mastnotám (ukazovatel

saturování filtrů proti mastnotám - na displeji se objeví písmeno F). Po umytí filtru proti mastnotám, stiskněte tlačítko A po

dobu přibližně 3 vteřin. Písmeno F zmizí z displeje.

• Nutnost změnit uhlíkový filtr (ukazovatel saturování uhlíkového filtru - na displeji se objeví písmeno C). Po výměně uhlíkového filtru stiskněte tlačítko A po

dobu přibližně 3 vteřin. Písmeno C zmizí z displeje. • Led dole, na pravé straně, je-li rozsvícen a nebliká hlásí, že digestoř je připravena k fungování (pozice

“čekání/stand by”), blikající LED vyznačuje, že je nastaven temporizátor zvolené rychlosti. Pozor! Ukazovatel saturování filtru s aktivním uhlíkem je normálně vypnut a k jeho aktivaci: dejte digestoř do pozice

OFF (zhasnutý displej) stiskněte současně po 3 vteřiny tlačítka C a G. Zpočátku se na displeji objeví písmeno F (indikátor54

saturování kovového filtru proti mastnotám), pak po

přibližně 3 vteřinách se objeví i písmeno C (ukazovatel

saturování uhlíkového filtru), což znamená, že uvedený

ukazovatel je aktivován. K jeho odpojení zopakujte

operaci až do okamžiku kdy ukazovatel saturování

uhlíkového filtru C nezmizí.

E. Tlačítko ke snížení rychlosti.

F. Tlačítko ke zvýšení rychlosti .

G. Tlačítko intenzívní časované síly odsávání: digestoř

funguje za této rychlosti po dobu 5 minut, pak se vrací do

původně nastavené pozice.

Na displeji se objeví písmeno P a blikající malý bod. Je

možno tuto funkci anulovat stisknutím tlačítka A.

V případě nenormálního chodu, dříve než se obrátíte na

servisní službu, vypněte přístroj na dobu alespoň 5 vteřin z

elektrické sítě tak, že vyjmete zástrčku ze zásuvky a pak ho

opět napojte. V případě, že nenormální chod pokračuje,

obraťte se na servisní službu.

Pozor! Dříve než odpojíte digestoř z elektrické sítě, stiskněte

Pozor! Před jakoukoliv operací čištění či údržby odpojte

digestoř od elektrické sítě, vyjměte zátrčku anebo

vypněte hlavní spínač bytu.

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň

stejně často jako je prováděna údržba filtrů proti mastnotám).

Pro čištění je třeba použít látku navlhčenou denaturovaným

líhem anebo neutrálními tekutými čistícími prostředky.

Nepouživejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a vyměňování filtrů

by mohlo vést k požárům. Doporučujeme tedy dodržovat

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru,

požáry způsobené nesprávnou údržbou či nedodržením výše

uvedeného upozornění.

Tukový filtr se musí 1 x do mìsíce vyèistit (vyprat),(anebo

jestliže systém vyznaèování saturace filtrù – pokud je souèástí

vybavení vlastnìného modelu – vyznaèuje tuto potøebu).

Je možné jej èistit ruènì jemným mycím prostøedkem nebo

v kuchyòské myèce pøi nejnižší teplotì a kratším programu.

Demontáž tukového filtru je znázornìna – zatlaète na západku

Filtr s aktivním uhlíkem (jen u filtrační verze)

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Filtr se musí každé 2 měsíce (anebo jestliže systém

vyznačování saturace filtrů – pokud je součástí vybavení

vlastněného modelu – vyznačuje tuto potřebu) vyčistit ručně

v teplé vodě vhodným mycím prostředkem nebo v kuchyňské

myčce při kompletním programu bez přítomnosti nádobí. Po

vyčištění zbavte filtr přebytečné vody tak, aby jste jej

nepoškodili. Vyjměte jej z plastového rámu a důkladně

vysušte při teplotě 100°C po dobu 10-ti minut v elektrické

Filtr s aktivním uhlíkem se musí přesto měnit každé 3 roky a

navíc vždy, když je poškozen.

Pro demontáž filtru pootočte fixační šroubek rámu o 90° (g).

Novou vložku s aktivním uhlíkem (i) vsuňte do rámu (h) a vše

namontujte zpět na odpovídající místo.

Je možné používat tradiční typ filtru s uhlíkem, který nelze mýt

či obnovit, a který je třeba vyměňovat jednou za 3-4 mě

Rámec a pěnovka filtru s uhlíkem jsou společně svařeny,

eventuální rámec dodaný s digestoří se tedy nemá používat.

Před užitím je třeba ho umístit do příslušného uložení a

upevnit prostřednictvím příslušných zařízení.

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

U modelů jako na obr. 1A:

1. k otevření stiskněte stropní lampu a pak uvolněte (obr.

2. vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu max. 20W

(G4) a dávejte pozor, abyste se jich nedotýkali rukama.

3. Uzavřete opět stropní lampu (je upevněna na západku).

U modelů jako na obr. 1B-1C-1D-1G-1H:

1. Vyjměte ochranu jemným vypáčením pomocí malého

šroubováku či podobného nástroje (obr. 4B).

2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu max. 20W

(G4) a dávejte pozor, abyste se jich nedotýkali rukama.

3. Uzavřete opět stropní lampu (je upevněna na západku)

U modelů jako na obr. 1E:

1. Vyjměte ochranu jemným vypáčením pomocí malého

šroubováku či podobného nástroje (obr. 4B).

2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla PHILIPS STANDARD LINE kód 425409 a nová musí mít 12V 20W

Jestliže osvětlení nefunguje, dříve než zavoláte servis si

ověřte, zda jste správně nasadili žárovky do uložení.55

PL - Instrukcja montażu i obsługi

SK - Návod na použitie a montáž

elektrického otrasu.

odvod dymov vonkajším smerom ( odvodová rúra a

horný vývod vzduchu B a napájací prstenec namontovaný na

Elektrické napojenie

UPOZORNENIE: pred napojením okruhu odsávača pary do

strana šablóny s nápisom FRONT zodpovedá strane

škatulou zodpovedá strane kontrolného panelu na

písmeno F). Po umytí protitukového filtra, stlačitť

E. Tlačidlo na zníženie rýchlosti.

F. Tlačidlo na zvýšenie rýchlosti.

G. Tlačidlo výkonnosti načasovaného silného odsávania:
