MANUAL DE UTILIZADOR FREE SPOT H6 LX IX A120 ELICA

PT Instruções para montagem e utilização

montadas en su sede.36

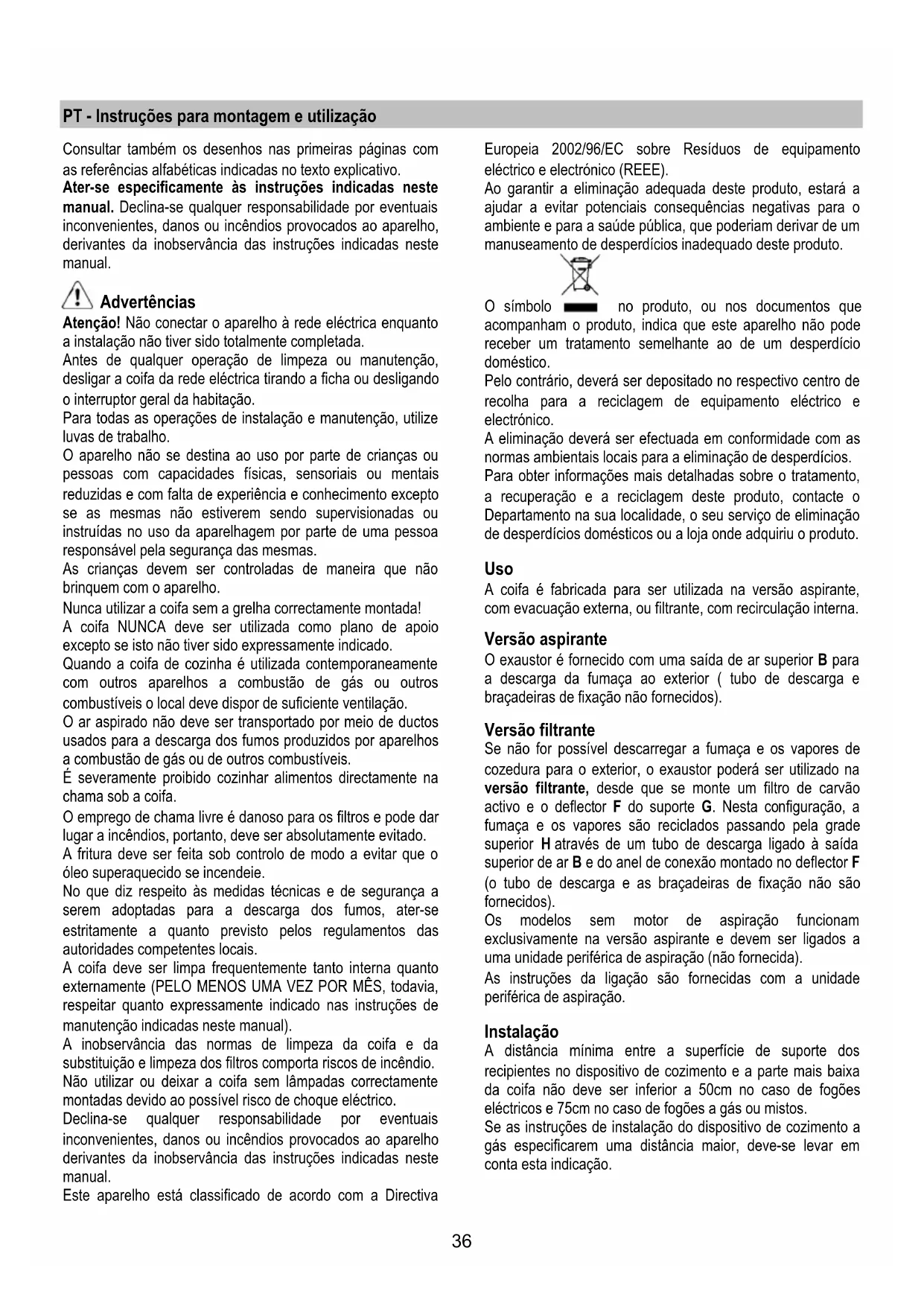

PT - Instruções para montagem e utilização

Consultar também os desenhos nas primeiras páginas com

as referências alfabéticas indicadas no texto explicativo.

Ater-se especificamente às instruções indicadas neste

manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,

derivantes da inobservância das instruções indicadas neste

Atenção! Não conectar o aparelho à rede eléctrica enquanto

a instalação não tiver sido totalmente completada.

Antes de qualquer operação de limpeza ou manutenção,

desligar a coifa da rede eléctrica tirando a ficha ou desligando

o interruptor geral da habitação.

Para todas as operações de instalação e manutenção, utilize

O aparelho não se destina ao uso por parte de crianças ou

pessoas com capacidades físicas, sensoriais ou mentais

reduzidas e com falta de experiência e conhecimento excepto

se as mesmas não estiverem sendo supervisionadas ou

instruídas no uso da aparelhagem por parte de uma pessoa

responsável pela segurança das mesmas.

As crianças devem ser controladas de maneira que não

brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha correctamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio

excepto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é utilizada contemporaneamente

com outros aparelhos a combustão de gás ou outros

combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos

usados para a descarga dos fumos produzidos por aparelhos

a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos directamente na

O emprego de chama livre é danoso para os filtros e pode dar

lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o

óleo superaquecido se incendeie.

No que diz respeito às medidas técnicas e de segurança a

serem adoptadas para a descarga dos fumos, ater-se

estritamente a quanto previsto pelos regulamentos das

autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto

externamente (PELO MENOS UMA VEZ POR MÊS, todavia,

respeitar quanto expressamente indicado nas instruções de

manutenção indicadas neste manual).

A inobservância das normas de limpeza da coifa e da

substituição e limpeza dos filtros comporta riscos de incêndio.

Não utilizar ou deixar a coifa sem lâmpadas correctamente

montadas devido ao possível risco de choque eléctrico.

Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho

derivantes da inobservância das instruções indicadas neste

Este aparelho está classificado de acordo com a Directiva

Europeia 2002/96/EC sobre Resíduos de equipamento

eléctrico e electrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a

ajudar a evitar potenciais consequências negativas para o

ambiente e para a saúde pública, que poderiam derivar de um

manuseamento de desperdícios inadequado deste produto.

no produto, ou nos documentos que

acompanham o produto, indica que este aparelho não pode

receber um tratamento semelhante ao de um desperdício

Pelo contrário, deverá ser depositado no respectivo centro de

recolha para a reciclagem de equipamento eléctrico e

A eliminação deverá ser efectuada em conformidade com as

normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento,

a recuperação e a reciclagem deste produto, contacte o

Departamento na sua localidade, o seu serviço de eliminação

de desperdícios domésticos ou a loja onde adquiriu o produto.

A coifa é fabricada para ser utilizada na versão aspirante,

com evacuação externa, ou filtrante, com recirculação interna.

O exaustor é fornecido com uma saída de ar superior B para

a descarga da fumaça ao exterior ( tubo de descarga e

braçadeiras de fixação não fornecidos).

Se não for possível descarregar a fumaça e os vapores de

cozedura para o exterior, o exaustor poderá ser utilizado na

versão filtrante, desde que se monte um filtro de carvão

activo e o deflector F do suporte G. Nesta configuração, a

fumaça e os vapores são reciclados passando pela grade

superior H através de um tubo de descarga ligado à saída

superior de ar B e do anel de conexão montado no deflector F

(o tubo de descarga e as braçadeiras de fixação não são

Os modelos sem motor de aspiração funcionam

exclusivamente na versão aspirante e devem ser ligados a

uma unidade periférica de aspiração (não fornecida).

As instruções da ligação são fornecidas com a unidade

periférica de aspiração.

A distância mínima entre a superfície de suporte dos

recipientes no dispositivo de cozimento e a parte mais baixa

da coifa não deve ser inferior a 50cm no caso de fogões

eléctricos e 75cm no caso de fogões a gás ou mistos.

Se as instruções de instalação do dispositivo de cozimento a

gás especificarem uma distância maior, deve-se levar em

conta esta indicação.37

A tensão de rede deve corresponder à tensão indicada na

etiqueta das características situada no interior da coifa. Se

dotada de ficha, conectar a coifa a uma tomada em

conformidade com as normas vigentes posta em zona

acessível. Se não dotada de ficha (conexão directa à rede) ou

a tomada não se encontra em zona acessível, aplicar um

interruptor bipolar em conformidade com a norma que

assegure a desconexão completa da rede nas condições da

categoria de sobretensão III, conformemente às regras de

Atenção! Antes de conectar novamente o circuito da coifa

com a alimentação de rede e de verificar seu correcto

funcionamento, controlar sempre que o cabo de rede esteja

montado correctamente.

A coifa é dotada de buchas de fixação adequadas à maior

parte das paredes/tectos. Todavia, é necessário interpelar um

técnico qualificado para se certificar quanto à idoneidade dos

materiais em função do tipo de parede/tecto. A parede/tecto

deve ser suficientemente robusta para suportar o peso da

Pré-montagem do deflector (Fig. 6 – 3 partes – somente

para a versão filtrante)

Pré-montar as 3 partes do deflector com 2 parafusos, a

largura do deflector deverá ser idêntica à largura do elemento

Desligue a rede eléctrica no quadro geral doméstico nas

fases da ligação eléctrica.

1. Regule a extensão da estrutura de suporte do

exaustor. Desta regulação dependerá a altura final do

exaustor. Lembre-se que o exaustor, uma vez

terminada a instalação, deverá ter uma distância de

pelo menos 50 cm no caso de fogões eléctricos e de

75 cm em caso de fogões a gás ou mistos.

2. a. Fixe as duas secções da estrutura com um total de

b. Se o exaustor possuir extensões da estrutura

superiores à extensão mínima, monte o suporte de

reforço S na extensão utilizando 4 parafusos.

3. Na vertical do plano de cozedura, aplique o esquema

de perfuração no tecto (o centro do esquema deverá

corresponder ao centro do plano de cozedura e os

lados deverão estar paralelos aos lados do

plano de cozedura - o lado do esquema com a

inscrição FRONT corresponde ao lado do painel de

controlo). Prepare a ligação eléctrica.

4. Perfure como indicado (6 orifícios para 6 buchas na

parede - 4 buchas para fixação), aperte 4 parafusos

nos orifícios externos deixando um espaço entre a

cabeça do parafuso e o tecto de cerca de 1 cm.

5. Introduza o tubo fornecido no interior da armação e

ligue-o ao anel de junção do compartimento do motor

(tubo de despejo e tiras de fixação não fornecidas).

6. Engate a armação nos 4 parafusos (vide operação 4).

ATENÇÃO! O lado da armação com a caixa de

ligação corresponde ao lado do painel de controlo

com o exaustor montado.

7. Aperte muito bem os 4 parafusos.

8. Introduza e aperte muito bem os outros 2 parafusos

nos orifícios para a fixação de segurança que

permaneceram livres.

9. Efectue a ligação eléctrica à rede doméstica. A rede

eléctrica deverá ser alimentada apenas quando a

instalação estiver concluída.

10. Engate o exaustor na armação, certifique-se de que

está bem fixo - para engatar o exaustor na armação,

aperte parcialmente 4 parafusos (vide operação 12).

11. Fixe o exaustor à armação com dois parafusos, que

servirão também para centrar as duas partes.

12. Aperte muito bem os 4 parafusos que fixam a

armação ao exaustor.

13. Em caso de funcionamento aspirante (13A), ligue a

outra extremidade do tubo de descarga ao dispositivo

de descarga da habitação.

Em caso de funcionamento filtrante (13F), monte o

deflector F na armação e fixe-o com 4 parafusos à

respectiva braçadeira. Por fim, ligue o tubo de

descarga ao anel de ligação situado no deflector.

14. Aplique as porcas fornecidas com ganchos de fixação

no interior das secções das chaminés superiores e

inferiores nas ranhuras rectangulares. No total devem

ser montadas 14 porcas.

15. Una as duas secções superiores da chaminé por cima

da armação, de maneira que as aberturas existentes

nas secções fiquem colocadas uma no mesmo lado

do painel de comandos e a outra no lado oposto.

Aperte as duas secções com 8 parafusos (4 de cada

lado - vide também o esquema na planta para a

ligação das duas secções).

16. Fixe o conjunto da chaminé superior à armação,

próximo do tecto, com dois parafusos (um de cada

17. Efectue a ligação eléctrica do painel de comandos e

18. Una as duas secções superiores da chaminé por cima

da armação, utilize 6 parafusos (16b - 3 para cada

lado, vide também o esquema na planta para a união

19. Introduza a secção inferior da chaminé na respectiva

sede por cima do compartimento do motor e da caixa

de ligações eléctricas e aparafuse com dois parafusos

no interior do exaustor.

20. Aplique as 2 coberturas fornecidas por cima dos

pontos de fixação das secções da chaminé inferior

(ATENÇÃO! AS COBERTURAS PARA A CHAMINÉ

INFERIOR SÃO MAIS ESTREITAS E MENOS PROFUNDAS).

As coberturas mais largas e mais profundas são as

utilizadas para a chaminé superior e são cortadas à

Para os modelos mostrados na fig. 1H: É fornecida,38 em dotação uma fita bi-adesiva a ser cortada em 8 segmentos, utilizar a fita bi-adesiva para fixar as marcas em seu lugar. 21. Volte a ligar a rede eléctrica no painel eléctrico central e verifique o correcto funcionamento do exaustor.

Descrição do exaustor Fig. 1 1. Painel de controlo 2. Filtro antigordura 3. Puxador para libertar o filtro antigordura 4. Lâmpada de halogéneos 5. Protecção contra os vapores 6. Chaminé telescópica 7. Saída do ar (só para a utilização na versão filtrante)

Funcionamento Usar a potência de aspiração no caso de uma maior concentração de vapores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento. Funcionamento - Modelo electrónico com 5 teclas

1. Botão OFF do motor 2. Botão ON e botão de selecção da velocidade do motor 1 - 2 - 3 - 1 - 2... 3. Indicador de velocidade 1 4. Indicador de velocidade 2 e indicador de saturação do filtro metálico para a gordura (neste último caso o indicador emite um sinal intermitente - Ler as instruções relativas à limpeza dos filtros metálico para a gordura). Tendo lavado o filtro antigordura, prima a tecla 1 durante cerca de 3 segundos, até o sistema emitir um sinal acústico (bip). O LED 4 pára de piscar. 5. Indicador de velocidade 3 e indicador de saturação do filtro de carvão activo (neste último caso o indicador emite um sinal intermitente - Ler as instruções relativas à substituição dos filtros de carvão activo). Tendo lavado ou substituído o filtro de carvão activo, prima a tecla 1 durante cerca de 3 segundos, até o sistema emitir um sinal acústico (bip). O LED 5 pára de piscar. Atenção! O dispositivo que assinala a saturação do filtro de carvão activo está desactivado. No caso de se querer activar o dispositivo de assinalação de saturação do filtro de carvão activo, premer, simultaneamente, as teclas 2 e 7 durante 3 segundos: no início do procedimento, será apenas o LED 4 a piscar, porém, 3 segundos depois, será a vez do LED 5 emitir também um sinal de luz intermitente para indicar que o dispositivo de controlo de saturação do filtro de carvão activo já está activo. Para o desactivar, premer de novo as duas teclas: 3 segundos depois o LED 5 pára de piscar, significando assim que o dispositivo está desactivado. 6. Indicador de velocidade intensa 7. Interruptor ON da velocidade intensa Esta velocidade deve ser utilizada quando a concentração de fumo ou de odores de cozinha for especialmente forte (por exemplo fritura, cozer peixe \ etc.). O exaustor funciona com alta velocidade durante cerca de 5 minutos e em seguida volta à velocidade regulada automaticamente anteriormente (1, 2 ou 3), ou se apaga se não tiver sido seleccionada nenhuma velocidade. Para desligar a alta velocidade antes de passarem-se 5 minutos, premer o botão 1 ou 2 . 8. Botão OFF da iluminação 9. Botão ON da iluminação

Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência. Funcionamento – Modelo com Teclado

a. ON/OFF luzes b. OFF motores c. - d. - e. Potência mínima de aspiração (c.), média (d.), máxima (e.). f. Lâmpada piloto de funcionamento (onde prevista). Funcionamento - Modelo com display

ABCD FEG A. Tecla OFF (Display desligado) / Stand by (led aceso no display) – pressionar demoradamente para seleccionar a função desejada. B. Botão iluminação, on/off. C. Temporizador da velocidade seleccionada (visualiza a39

velocidade seleccionada e um LED lampejante no lado

inferior do display).

• As velocidades (Potência de aspiração 1-2-3-P).

• A necessidade de limpar os filtros de gordura

(indicador de saturação de filtros de gordura – no

display aparece a letra F).

Após ter lavado o filtro anti-gordura, pressionar a tecla

A por aproximadamente 3 segundos.

A letra F desaparecerá do display.

• A necessidade de limpar/trocar o filtro de carvão

ativado (indicador de saturação do filtro de carvão

ativado – no display aparece a letra C).

Após ter substituído/lavado o filtro de carvão activo,

pressionar a tecla A por aproximadamente 3

segundos. A letra C desaparecerá do display.

• O led em baixo à direita, quando aceso sem lampejar,

indica que a coifa está pronta para funcionar (posição

de espera/stand-by“), o LED lampejante indica que o

temporizador da velocidade seleccionada está

Atenção! Normalmente o indicador de saturação do filtro

de carvão activado fica desactivado, para activá-lo:

Colocar a coifa em OFF (display desligado),

Pressionar contemporaneamente as teclas C e G por 3

Inicialmente, no display aparece a letra F (indicador de

saturação do filtro metálico anti-gordura), após

aproximadamente 3 segundos aparece a letra C

(indicador de saturação do filtro de carvão ativado), isto

significa que tal indicador está ativado.

Para desativá-lo repetir a operação até que o indicador C

(indicador de saturação do filtro de carvão ativado)

E. Tecla para diminuir a velocidade.

F. Tecla para aumentar a velocidade.

G. Tecla de potência de aspiração temporizada: o exaustor

funciona a esta velocidade durante 5 minutos e, em

seguida, regressa às condições previamente

programadas. No visor surge a letra P e um punto

intermitente. É possível anular esta função premindo a

Se o exaustor não funcionar correctamente, retirar a ficha

para desligá-lo por um breve período da rede eléctrica

principal (pelo menos 5 seg.). Em seguida colocar novamente

a ficha e experimentar mais uma vez antes de contactar o

Serviço de assistência técnica. Se o problema de

funcionamento persistir, contacte o serviço de assistência.

Atenção: Antes de desligar o exaustor da rede elétrica

pressionar o botão A.

Atenção! Antes de qualquer operação de limpeza ou

manutenção, desconectar a coifa da rede eléctrica tirando

a tomada ou desligando o interruptor geral da habitação.

A coifa deve ser limpa freqüentemente, interna e

externamente (pelo menos com a mesma frequência com a

qual se efectua a manutenção dos filtros gorduras).

Para a limpeza use um pano humedecido com detergentes

líquidos neutros. Evite o uso de produtos contendo abrasivos.

Atenção: O não cumprimento das instruções fornecidas para

a limpeza do aparelho e para a limpeza ou substituição do

filtro pode provocar riscos de incêndio.

O fabricante declina toda e qualquer responsabilidade pelos

danos ao motor ou decorrentes de incêndio, provocados por

uma manutenção inadequada ou pelo não cumprimento das

indicações de segurança citadas anteriormente.

Deve ser limpo uma vez por mês (ou quando o sistema de

indicação da saturação dos filtros - se previsto no modelo que

se possui – indicar esta necessidade) com detergentes não

agressivos, manualmente ou em máquina de lavar louça a

baixas temperaturas e com ciclo breve.

Apesar do filtro metálico para a gordura poder perder cor com

as lavagens na máquina da loiça, as suas características de

filtração não se alteram.

Para desmontar o filtro antigordura B puxe o puxador de

libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a

O filtro de carvão pode ser lavado de dois em dois meses (ou

quando o sistema de indicação da saturação dos filtros - se

previsto no modelo que se possui – indicar esta necessidade)

em água quente e detergentes adequados ou em máquina de

lavar louça a 65 °C (para a lavagem em máquina, utilize o

ciclo completo sem colocar outra loiça na máquina).

Tire a água em excesso tomando cuidado para não estragar o

filtro. Em seguida, tire o pano posto no interior da estrutura de

plástico e deixe-o secar definitivamente no forno durante 10

Coloque o pano (i) de carvão no interior da estrutura (h) e

reinstale o conjunto na sede correspondente (j).

É possível utilizar um filtro de carvão activado de tipo

tradicional, não lavável nem regenerável, a ser substituído

Chassis e elemento do filtro de carvão activado são soldados

juntos, portanto, o eventual chassis fornecido com a coifa não40

Para o uso inserir em sua sede e fixar agindo nos dispositivos

Substituição das lâmpadas

Desligar o aparelho da rede eléctrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que

Para os modelos mostrados na fig. 1A:

1. Carregue na cobertura da lâmpada e solte-a para abrir

2. Substitua a lâmpada queimada.

Utilize exclusivamente lâmpadas de halogéneo de 20 W

máx. (G4), tomando o cuidado para não as tocar com as

3. Feche a cobertura (fixação por encaixe).

Para os modelos mostrados na fig. 1B-1C-1D-1G-1H:

1. Extraia a protecção servindo-se de uma pequena chave

de parafuso ou ferramenta semelhante como alavanca.

2. Substitua a lâmpada queimada.

Utilize exclusivamente lâmpadas de halogéneo de 20 W

máx. (G4), tomando o cuidado para não as tocar com as

3. Feche a cobertura (fixação por encaixe).

Para os modelos mostrados na fig. 1E:

1. Com uma pequena chave de fenda, fazer alavanca nos

bordos da lâmpada para extraí-la. (fig. 4C).

2. Puxar a lâmpada a ser substituída e substituí-la com uma

nova lâmpada PHILIPS STANDARD LINE código 425409

de 12V 20W 30º Ø35 12V GU4.

Se a iluminação não funcionar, verifique se as lâmpadas

foram correctamente instaladas na sua sede antes de chamar

a assistência técnica.41

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
