MODE D'EMPLOI FREE SPOT H6 LX IX A120 ELICA

FR Prescriptions de montage et mode d’emploi

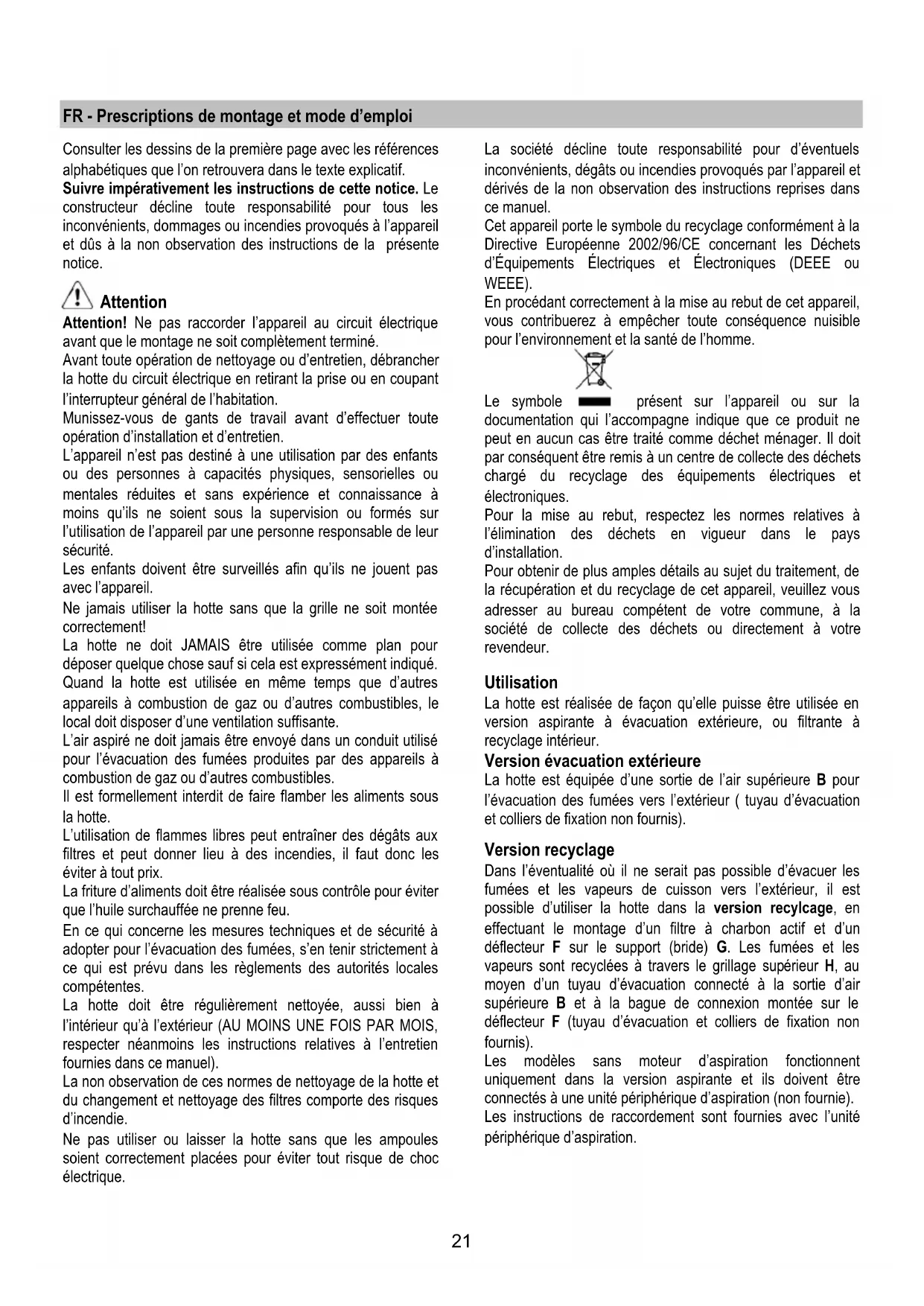

FR - Prescriptions de montage et mode d’emploi

Consulter les dessins de la première page avec les références

alphabétiques que l’on retrouvera dans le texte explicatif.

Suivre impérativement les instructions de cette notice. Le

constructeur décline toute responsabilité pour tous les

inconvénients, dommages ou incendies provoqués à l’appareil

et dûs à la non observation des instructions de la présente

Attention! Ne pas raccorder l’appareil au circuit électrique

avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d’entretien, débrancher

la hotte du circuit électrique en retirant la prise ou en coupant

l’interrupteur général de l’habitation.

Munissez-vous de gants de travail avant d’effectuer toute

opération d’installation et d’entretien.

L’appareil n’est pas destiné à une utilisation par des enfants

ou des personnes à capacités physiques, sensorielles ou

mentales réduites et sans expérience et connaissance à

moins qu’ils ne soient sous la supervision ou formés sur

l’utilisation de l’appareil par une personne responsable de leur

Les enfants doivent être surveillés afin qu’ils ne jouent pas

Ne jamais utiliser la hotte sans que la grille ne soit montée

La hotte ne doit JAMAIS être utilisée comme plan pour

déposer quelque chose sauf si cela est expressément indiqué.

Quand la hotte est utilisée en même temps que d’autres

appareils à combustion de gaz ou d’autres combustibles, le

local doit disposer d’une ventilation suffisante.

L’air aspiré ne doit jamais être envoyé dans un conduit utilisé

pour l’évacuation des fumées produites par des appareils à

combustion de gaz ou d’autres combustibles.

Il est formellement interdit de faire flamber les aliments sous

L’utilisation de flammes libres peut entraîner des dégâts aux

filtres et peut donner lieu à des incendies, il faut donc les

La friture d’aliments doit être réalisée sous contrôle pour éviter

que l’huile surchauffée ne prenne feu.

En ce qui concerne les mesures techniques et de sécurité à

adopter pour l’évacuation des fumées, s’en tenir strictement à

ce qui est prévu dans les règlements des autorités locales

La hotte doit être régulièrement nettoyée, aussi bien à

l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS,

respecter néanmoins les instructions relatives à l’entretien

fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et

du changement et nettoyage des filtres comporte des risques

Ne pas utiliser ou laisser la hotte sans que les ampoules

soient correctement placées pour éviter tout risque de choc

La société décline toute responsabilité pour d’éventuels

inconvénients, dégâts ou incendies provoqués par l’appareil et

dérivés de la non observation des instructions reprises dans

Cet appareil porte le symbole du recyclage conformément à la

Directive Européenne 2002/96/CE concernant les Déchets

d’Équipements Électriques et Électroniques (DEEE ou

En procédant correctement à la mise au rebut de cet appareil,

vous contribuerez à empêcher toute conséquence nuisible

pour l’environnement et la santé de l’homme.

présent sur l’appareil ou sur la

documentation qui l’accompagne indique que ce produit ne

peut en aucun cas être traité comme déchet ménager. Il doit

par conséquent être remis à un centre de collecte des déchets

chargé du recyclage des équipements électriques et

Pour la mise au rebut, respectez les normes relatives à

l’élimination des déchets en vigueur dans le pays

Pour obtenir de plus amples détails au sujet du traitement, de

la récupération et du recyclage de cet appareil, veuillez vous

adresser au bureau compétent de votre commune, à la

société de collecte des déchets ou directement à votre

La hotte est réalisée de façon qu’elle puisse être utilisée en

version aspirante à évacuation extérieure, ou filtrante à

recyclage intérieur.

Version évacuation extérieure

La hotte est équipée d’une sortie de l’air supérieure B pour

l’évacuation des fumées vers l’extérieur ( tuyau d’évacuation

et colliers de fixation non fournis).

Dans l’éventualité où il ne serait pas possible d’évacuer les

fumées et les vapeurs de cuisson vers l’extérieur, il est

possible d’utiliser la hotte dans la version recylcage, en

effectuant le montage d’un filtre à charbon actif et d’un

déflecteur F sur le support (bride) G. Les fumées et les

vapeurs sont recyclées à travers le grillage supérieur H, au

moyen d’un tuyau d’évacuation connecté à la sortie d’air

supérieure B et à la bague de connexion montée sur le

déflecteur F (tuyau d’évacuation et colliers de fixation non

Les modèles sans moteur d’aspiration fonctionnent

uniquement dans la version aspirante et ils doivent être

connectés à une unité périphérique d’aspiration (non fournie).

Les instructions de raccordement sont fournies avec l’unité

périphérique d’aspiration.22

La distance minimum entre la superficie de support des

récipients sur le dispositif de cuisson et la partie la plus basse

de la hotte de cuisine ne doit pas être inférieure à 50cm dans

le cas de cuisinières électriques et de 75cm dans le cas de

cuisinières à gaz ou mixtes.

Si les instructions d’installation du dispositif de cuisson au gaz

spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée

sur la plaque signalétique située à l’intérieur de la hotte. Si

une prise est présente, branchez la hotte dans une prise

murale conforme aux normes en vigueur et placée dans une

zone accessible. Si aucune prise n’est présente

(raccordement direct au circuit électrique), ou si la prise ne se

trouve pas dans une zone accessible, appliquez un

disjoncteur normalisé pour assurer de débrancher

complètement la hotte du circuit électrique en conditions de

catégorie surtension III, conformément aux règlementations

Attention! Avant de rebrancher le circuit de la hotte à

l’alimentation électrique et d’en vérifier le fonctionnement

correct, contrôlez toujours que le câble d’alimentation soit

La hotte est équipée de chevilles de fixation convenant à la

plupart des parois/plafonds. Il est cependant nécessaire de

s’adresser à un technicien qualifié afin de s’assurer que le

matériel est approprié au type de paroi/plafond. La

paroi/plafond doit être suffisamment solide pour supporter le

Assembler le déflecteur (Fig. 6 - 3 parties – seulement en

Les trois parties doivent être fixées entre elles avec 2 vis,

l’extension du déflecteur est réglable et doit correspondre à la

largeur du support cheminée auquel il sera ensuite fixé.

Durant les phases de branchement électrique, coupez le

courant depuis le tableau principal de l’habitation.

1. Réglez l’extension de la structure de support de la hotte,

la hauteur finale de la hotte dépend de ce réglage,

n’oubliez pas que la hotte, une fois installée, doit se

trouver à une distance d’au moins 50 cm. du plan de

cuisson en cas de feux électriques et à 75 cm. en cas de

feux à gaz ou mixtes.

2. a. Fixez les deux parties de la structure avec 8 vis au

b. Si équipée, avec extensions de la structure supérieures

à celle minimum, monter la bride de renfort S sur le treillis

3. À la verticale du plan de cuisson, appliquez le schéma de

perçage au plafond (le centre du schéma doit

correspondre au centre du plan de cuisson et les côtés

doivent être parallèles aux côtés du plan de cuisson; le

côté du schéma avec l’indication FRONT correspond au

côté du bandeau de commande). Préparez le

branchement électrique.

4. Percez comme indiqué (6 orifices pour 6 chevilles murales

– 4 chevilles pour l’accrochage), vissez 4 vis sur les

orifices extérieurs en laissant un espace d’environ 1 cm.

entre la tête de la vis et le plafond.

5. Introduisez le tuyau d’évacuation à l’intérieur de la

structure et raccordez-le à la bague de raccord du

logement moteur (tuyau d’évacuation et colliers de fixation

6. Accrochez la structure aux 4 vis (voir opération 4).

ATTENTION! Le côté de la structure avec la boîte de

connexion correspond au côté du bandeau de commande

une fois que la hotte est montée.

7. Serrez à fond les 4 vis.

8. Introduisez et vissez à fond les 2 autres vis sur les orifices

encore libres pour la fixation de sécurité.

9. Effectuez le raccordement électrique à l’alimentation de

l’habitation, rebranchez le courant uniquement après avoir

terminé l’installation.

10. Accrochez la hotte à la structure, contrôlez que

l’accrochage est parfait – pour accrocher la hotte à la

structure, vissez partiellement les 4 vis (voir operation 12).

11. Fixez la hotte à la structure à l’aide de 2 vis, elles serviront

aussi pour centrer les deux parties.

12. Serrez à fond les 4 vis qui fixent la structure à la hotte.

13. En cas de fonctionnement en version aspirante (13A),

raccordez l’autre extrémité du tuyau d’évacuation au

dispositif d’évacuation de l’habitation.

En cas de fonctionnement en version filtrante (13F),

montez le déflecteur F sur la structure et fixez-le à la bride

prévue à cet effet à l’aide de 2 vis puis raccordez le tuyau

d’évacuation à la bague de raccordement située sur le

14. Appliquez les écrous avec crochets de fixation à l’intérieur

des parties supérieures et inférieures des cheminées, en

face des fentes rectangulaires. Au total, il est nécessaire

de positionner 14 écrous.

15. Assemblez les deux parties supérieures de la cheminée

de sorte qu’elles recouvrent la structure et que les fentes

présentes sur les parties soient positionnées, l’une du

côté du bandeau de commande et l’autre du côté opposé.

Vissez les deux parties à l’aide de 8 vis (4 de chaque côté

– voir aussi le schéma en plan pour l’assemblage des

16. Fixez l’ensemble cheminée supérieure à la structure, à

proximité du plafond, à l’aide de deux vis (une de chaque

17. Effectuez le raccordement électrique du bandeau de

commande et des lampes.

18. Assemblez les deux parties inférieures de la cheminée de

façon qu’elles recouvrent la structure, utilisez 6 vis (3 de

chaque côté, voir aussi schéma en plan pour

l’assemblage des deux parties).

19. Introduisez la partie inférieure de la cheminée dans le

logement prévu à cet effet de sorte qu’elle recouvre

complètement le logement moteur et la boîte des

connexions électriques, fixez à l’aide de deux vis depuis23 l’intérieur de la hotte. 20. Appliquez 2 bordures (fournies) afin de recouvrir les points de fixation des parties de la cheminée inférieure (ATTENTION! LES BORDURES DE LA CHEMINÉE INFÉRIEURE SONT RECONNAISSABLES CAR ELLES SONT PLUS ÉTROITES ET MOINS PROFONDES). Les bordures les plus larges et les plus profondes doivent être utilisées pour la cheminée supérieure et coupées à la mesure désirée. Pour les modeles comme indiqué dans la Fig. 1H: Un ruban bi-adhésif est fourni avec le matériel qui doit être coupé en 8 segments, utilisez le bi-adhésif pour fixer les bordures à leur place. 21. Rebranchez le courant en intervenant sur le tableau électrique central et contrôlez le fonctionnement de la hotte.

Description de la hotte Fig. 1 1. Panneau de contrôle 2. Filtre anti-graisse 3. Poignée de décrochage du filtre anti-graisse 4. Lampe halogène 5. Écran vapeurs 6. Cheminée télescopique 7. Sortie de l’air (uniquement pour emploi dans la version recyclage)

Fonctionnement Utiliser la puissance d’aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d’allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson. Fonctionnement - Modèle électronique à 5 touches

1. Bouton pour éteindre le moteur. 2. Bouton d’enclenchement du moteur et de sélection de vitesse 1 - 2 - 3 - 1 - 2 -... 3. DEL de vitesse 1 4. DEL de vitesse 2 et témoin DEL de saturation du filtre anti-graisse métallique (dans ce dernier cas le témoin clignotera - Voir indications relatives au remplacement des filtres à charbon actif). Une fois que le filtre anti-gras a été nettoyé, appuyez sur le bouton 1 pendant environ 3 secondes jusqu’à ce que vous entendiez le signal sonore; le DEL 4 s’arrêtera alors de clignoter. 5. DEL de vitesse 3 et témoin DEL de saturation du filtre à charbon actif (dans ce dernier cas le témoin clignotera - Voir indications relatives au remplacement des filtres à charbon actif). Une fois que le filtre à charbon actif a été nettoyé, appuyez sur le bouton 1 pendant environ 3 secondes jusqu’à ce que vous entendiez le signal sonore; le DEL 5 s’arrêtera alors de clignoter. Attention! Le dispositif de signalisation du niveau de saturation du filtre à charbon actif est désactivé. Si vous souhaitez activer le dispositif de signalisation du niveau de saturation du filtre à charbon actif, appuyez simultanément sur les touches 2 et 7 pendant 3 secondes: lors de la première phase de cette procédure, la DEL 4 clignotera puis, après 3 secondes, la DEL 5 commencera à clignoter, pour indiquer que le dispositif de contrôle du niveau de saturation du filtre à charbon actif est désormais activé. Si vous souhaitez désactiver le dispositif, appuyez à nouveau sur les touches 2 et 7. Après 3 secondes la DEL 5 ne clignotera plus et le dispositif sera désactivé. 6. Indicateur DEL de vitesse intensive 7. Bouton d’enclenchement de vitesse intensive. Cette vitesse est utilisée lorsque la concentration de vapeurs et d’odeurs culinaires est particulièrement élevée (en cas de fritures, de mets à base de poisson, etc.). La hotte fonctionnera à cette vitesse élevée pendant environ 5 minutes puis reviendra à la vitesse sélectionnée précédemment (1, 2 ou 3) ou s’éteindra si aucune vitesse n’a été sélectionnée. Pour désactiver la vitesse intensive avant les 5 minutes préprogrammées, appuyez sur le bouton 1 ou le bouton 2. 8. Bouton pour éteindre l’éclairage 9. Bouton pour allumer l’éclairage

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent. Fonctionnement – Modèle avec Tableau poussoirs

a. ON/OFF lumières b. OFF moteurs c. - d. - e. Puissance d’aspiration minimum (c.), moyenne (d.), maximum (e.). f. Voyant luminineux de fonctionnement (là où il est prévu)24

ABCD FEG A. Touche OFF (Display éteint) / Stand by (led allumé sur le

display) – appuyez longtemps pour sélectionner la fonction

B. Touche illumination, on/off

C. Temporisateur de vitesse sélectionnée (visualise la

vitesse sélectionnée et un LED clignotant sur le la côté

inférieur du display).

Cette touche permet de faire fonctionner la hotte pour un

lapse de temps déterminé :

20 minutes si la vitesse 1 est sélectionnée

15 minutes si la vitesse 2 est sélectionnée

10 minutes si la vitesse 3 est sélectionnée

5 minutes si la vitesse intensive P est sélectionnée

D. Display - indique:

• La vitesse (puissance d’aspiration 1-2-3-P).

• La nécessité de nettoyer les filtres de gras (indicateur

de saturation des filtres de gras - sur le display la

Après avoir lavé le filtre à graisse, appuyer sur la

touche A pendant 3 secondes environ. La lettre F

disparaîtra du display

• La nécessité de changer le filtre au carbone

(indicateur de saturation du filtre au carbone - sur le

display la lettre C apparaît).

Après avoir lavé ou remplacé le filtre à charbon,

appuyer sur la touche A pendant 3 secondes environ.

La lettre C disparaîtra du display.

• Le led situé en bas, sur la droite, lorsqu’il est allumé

sans clignoter, indique que la hotte est prête à

fonctionner (position d’„attente/stand by“), le LED qui

clignote inique que le temporisateur de la vitesse

sélectionnée est inséré.

Attention! L’indicateur de saturation du filtre à charbon

actif est normalement désactivé; pour l’activer:

prédisposez la hotte sur OFF (display éteint), appuyez

simultanément sur les touches C e G pendant 3

Au début, sur le display la lettre F apparaît (indicateur de

saturation du filtre métallique antigras), ensuite après

environ 3 secondes la lettre C apparaît (indicateur de

saturation du filtre au carbone), cela signifiant que

l’indicateur ci-dessus est activé.

Pour le désactiver répétez l’opération jusqu’à ce que

l’indicateur C (indicateur de saturation du filtre au

carbone) ne disparaisse.

E. Touche pour diminuer la vitesse.

F. Touche pour augmenter la vitesse.

G. Touche de temporisation de la double puissance

d‘aspiration: la hotte fonctionne à cette vitesse pendant 5

minutes, puis revient aux conditions programmées. Sur

l‘afficheur apparaît la lettre P accompagnée d‘un point

clignotant. Il est possible d‘annuler cette fonction en appuyant

Si la hotte ne fonctionne pas correctement, débranchez la

prise pendant environ 5 secondes, puis rebranchez-la. Si le

problème persiste, contactez le service de réparation

Attention: Avant de débrancher la hôte appuyer sur la touche

Attention! Avant toute opération de nettoyage ou

d’entretien, débrancher la hotte du circuit électrique en

enlevant la prise ou en coupant l’interrupteur général de

La hotte doit être régulièrement nettoyée à l’intérieur et à

l’extérieur (au moins à la même fréquence que pour l’entretien

des filtres à graisse). Pour le nettoyage, utiliser un chiffon

humidifié avec un détergent liquide neutre. Ne pas utiliser de

produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d’incendie si vous ne respectez pas

les instructions concernant le nettoyage de l’appareil et le

remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être

engagée dans le cas d’un endommagement du moteur ou

d’incendie liés à un entretien négligé ou au non respect des

consignes de sécurité précédemment mentionnées.

Le filtre doit être nettoyé une fois par mois (ou lorsque le

système d’indication de saturation des filtres – si prévu sur le

modèle possédé – indique cette nécessité) avec des

détergents non agressifs, à la main ou dans le lave-vaisselle à

faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle

peut en provoquer la décoloration. Toutefois, les

caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse B, tirer la poignée de

décrochement à ressort .

Filtre à charbon actif (uniquement pour version

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois (ou

lorsque le système d’indication de saturation des filtres – si

prévu sur le modèle possédé – indique cette nécessité) avec

de l’eau chaude et au moyen de détergents appropriés ou

dans le lave-vaisselle à 65°C (dans le cas de lavage dans le

lave-vaisselle suivre un cycle de lavage complet sans

vaisselle à l’intérieur).

Enlever l’eau qui excède en faisant attention de ne pas

abîmer le filtre, ensuite enlever le coussinet posé à l’intérieur

du châssis en plastique et le mettre dans le four pendant 10

minutes à 100°C pour le sécher définitivement. Remplacer le25

coussinet tous les 3 ans et chaque fois que le filtre sera

Enlever le châssis de support filtre en tournant de 90° les

boutons (g) qui le fixent à la hotte.

Introduire le coussinet (i) au charbon à l’intérieur du châssis

(h), puis remonter le tout dans le logement spécialement

prévu à cet effet (j).

On peut utiliser un filtre à charbon traditionel, ni lavable ni

régénerable, qui doit être changé tous les 3 ou 4 mois.

Châssis tapis du filtre à charbon sont soudés ensemble, le

châssis éventuellement fourni avec la hotte ne doit donc pas

Si on veut utiliser ce filtre, l'introduire dans son logement et

fermer-le on tournant les 2 boutons.

Remplacement des lampes

Débrancher l’appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous

qu’elles soient froides.

Pour les modeles comme indiqué dans la Fig. 1A:

1. Appuyer sur le plafonnier puis relâcher pour ouvrir.

2. Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogènes 20W

maximum (G4), en ayant soin de ne pas les toucher

3. Refermer le plafonnier (fixation par encliquetage).

Pour les modeles comme indiqué dans la Fig. 1B-1C-1D-

1. sortir la protection en utilisant un petit tournevis à lame

plate ou tout autre outil similaire. (fig. 4B).

2. Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogènes 20W

maximum (G4), en ayant soin de ne pas les toucher

3. Refermer le plafonnier (fixation par encliquetage).

Pour les modeles comme indiqué dans la Fig. 1E:

1. A l’aide d’un petit tournevis plat, faire levier sur le bord

de l’ampoule et l’extraire. (fig. 4C).

2. Retirer l’ampoule grillée et remplacez la par une

ampoule : PHILIPS STANDARD LINE code 425409

de 12V 20W 30° Ø35 GU4.

Dans l’éventualité où l’éclairage ne devait pas fonctionner,

vérifier si les lampes ont été introduites correctement dans

leur logement, avant de contacter le service après-vente.26

IT - Istruzioni di montaggio e d'uso

(g) que o fixam à coifa de 90°.
