MANUALE UTENTE FREE SPOT H6 LX IX A120 ELICA

IT Istruzioni di montaggio e d'uso

leur logement, avant de contacter le service après-vente.26

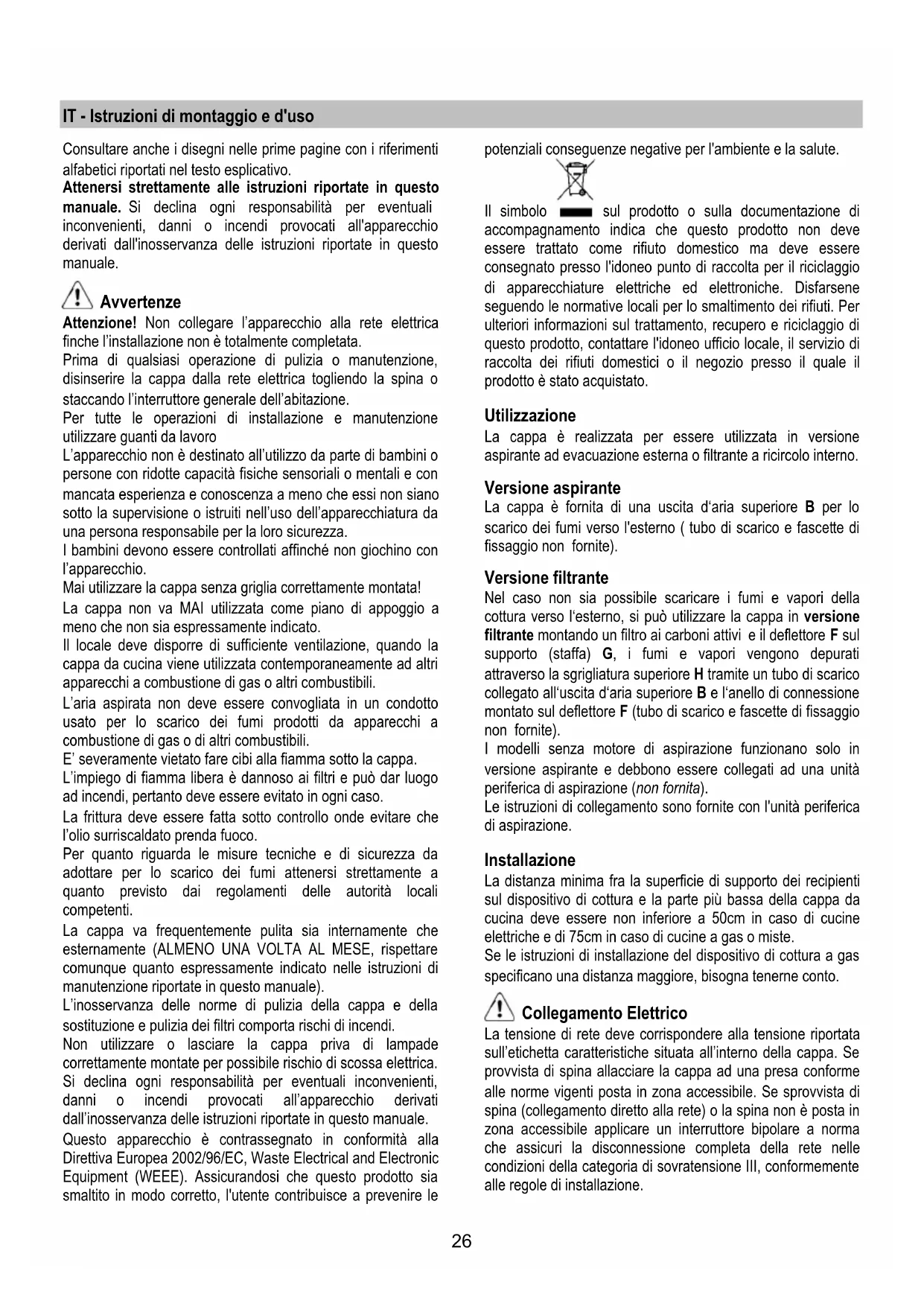

IT - Istruzioni di montaggio e d'uso

Consultare anche i disegni nelle prime pagine con i riferimenti

alfabetici riportati nel testo esplicativo.

Attenersi strettamente alle istruzioni riportate in questo

manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio

derivati dall'inosservanza delle istruzioni riportate in questo

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione,

disinserire la cappa dalla rete elettrica togliendo la spina o

staccando l’interruttore generale dell’abitazione.

Per tutte le operazioni di installazione e manutenzione

utilizzare guanti da lavoro

L’apparecchio non è destinato all’utilizzo da parte di bambini o

persone con ridotte capacità fisiche sensoriali o mentali e con

mancata esperienza e conoscenza a meno che essi non siano

sotto la supervisione o istruiti nell’uso dell’apparecchiatura da

una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a

meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la

cappa da cucina viene utilizzata contemporaneamente ad altri

apparecchi a combustione di gas o altri combustibili.

L’aria aspirata non deve essere convogliata in un condotto

usato per lo scarico dei fumi prodotti da apparecchi a

combustione di gas o di altri combustibili.

E’ severamente vietato fare cibi alla fiamma sotto la cappa.

L’impiego di fiamma libera è dannoso ai filtri e può dar luogo

ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che

l’olio surriscaldato prenda fuoco.

Per quanto riguarda le misure tecniche e di sicurezza da

adottare per lo scarico dei fumi attenersi strettamente a

quanto previsto dai regolamenti delle autorità locali

La cappa va frequentemente pulita sia internamente che

esternamente (ALMENO UNA VOLTA AL MESE, rispettare

comunque quanto espressamente indicato nelle istruzioni di

manutenzione riportate in questo manuale).

L’inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade

correttamente montate per possibile rischio di scossa elettrica.

Si declina ogni responsabilità per eventuali inconvenienti,

danni o incendi provocati all’apparecchio derivati

dall’inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l'utente contribuisce a prevenire le

potenziali conseguenze negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere

consegnato presso l'idoneo punto di raccolta per il riciclaggio

di apparecchiature elettriche ed elettroniche. Disfarsene

seguendo le normative locali per lo smaltimento dei rifiuti. Per

ulteriori informazioni sul trattamento, recupero e riciclaggio di

questo prodotto, contattare l'idoneo ufficio locale, il servizio di

raccolta dei rifiuti domestici o il negozio presso il quale il

prodotto è stato acquistato.

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo interno.

La cappa è fornita di una uscita d‘aria superiore B per lo

scarico dei fumi verso l'esterno ( tubo di scarico e fascette di

fissaggio non fornite).

Nel caso non sia possibile scaricare i fumi e vapori della

cottura verso l‘esterno, si può utilizzare la cappa in versione

filtrante montando un filtro ai carboni attivi e il deflettore F sul

supporto (staffa) G, i fumi e vapori vengono depurati

attraverso la sgrigliatura superiore H tramite un tubo di scarico

collegato all‘uscita d‘aria superiore B e l‘anello di connessione

montato sul deflettore F (tubo di scarico e fascette di fissaggio

I modelli senza motore di aspirazione funzionano solo in

versione aspirante e debbono essere collegati ad una unità

periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica

La distanza minima fra la superficie di supporto dei recipienti

sul dispositivo di cottura e la parte più bassa della cappa da

cucina deve essere non inferiore a 50cm in caso di cucine

elettriche e di 75cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas

specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata

sull’etichetta caratteristiche situata all’interno della cappa. Se

provvista di spina allacciare la cappa ad una presa conforme

alle norme vigenti posta in zona accessibile. Se sprovvista di

spina (collegamento diretto alla rete) o la spina non è posta in

zona accessibile applicare un interruttore bipolare a norma

che assicuri la disconnessione completa della rete nelle

condizioni della categoria di sovratensione III, conformemente

alle regole di installazione.27

Attenzione! Prima di ricollegare il circuito della cappa

all’alimentazione di rete e di verificarne il corretto

funzionamento, controllare sempre che il cavo di rete sia stato

montato correttamente.

La cappa è dotata di tasselli di fissaggio adatti alla maggior

parte di pareti/soffitti. E’ tuttavia necessario interpellare un

tecnico qualificato per accertarVi sull’idoneità dei materiali a

seconda del tipo di parete/soffitto. La/il parete/soffitto deve

essere sufficientemente robusto da sostenere il peso della

Pre-assemblaggio del deflettore (Fig. 6 - 3 parti - solo per

la versione filtrante)

Preassemblare le 3 parti del deflettore con 2 viti, la larghezza

del deflettore dovrà essere identica alla larghezza della staffa

Scollegare la rete elettrica agendo sul quadro generale

domestico nelle fasi del collegamento elettrico.

1. Regolare l’estensione della struttura di supporto della

cappa, da questa regolazione dipenderà la altezza finale

della cappa, tenere presente che la cappa, ad

installazione ultimata dovra distare dal piano di cottura

almeno 50 cm in caso di fuochi elettrici e 75 cm in caso di

fuoci a gas o misti.

2. a. Fissare le due sezioni della struttura con un totale di 8

b. Se provvista, con estenzioni della struttura superiori

alla minima, montare la staffa di rinforzo S al traliccio con

3. Sulla verticale del piano di cottura, applicare lo schema di

foratura al soffitto (il centro dello schema dovrà

corrispondere al centro del piano di cottura ed i lati

dovranno esser paralleli ai lati del piano di cottura-il lato

dello schema con la scriita FRONT corrisponde al lato

pannello di controllo). Predisporre il collegamento

4. Forare come indicato (6 fori per 6 tasselli a muro- 4

tasselli per l’aggancio), avvitare 4 viti sui fori esterni

lasciando uno spazio tra la testa della vite e il soffitto di

5. Introdurre un tubo di scarico all’interno del traliccio e

collegarlo all’anello di raccordo del vano motore (tubo di

scarico e fascette di fissaggio non fornite).

6. Agganciare il traliccio alle 4 viti (vedi operazione 4).

ATTENZIONE! Il lato del traliccio con la scatola

connessione corrisponde al lato del pannello di controllo a

7. Avvitare con decisione le 4 viti.

8. Introdurre ed avvitare con decisione altre 2 viti sui fori per

il fissaggio di sicurezza rimasti liberi.

9. Eseguire la connessione elettrica alla rete domestica, la

rete elettrica dovra essere alimentata solo ad installazione

10. Agganciare la cappa al traliccio, controllare il perfetto

aggancio - per agganciare la cappa al traliccio avvitare

parzialmente 4 viti (vedi anche operazione 12).

11. Fissare la cappa al traliccio con due viti , serviranno

anche per centrare le due parti.

12. Avvitare con decisione le 4 viti che fissano il traliccio alla

13. In caso di funzionamento aspirante (13A) collegare l’altra

estremità del tubo di scarico al dispositivo di scarico

In caso di funzionamento filtrante (13F) , montare il

deflettore F sul traliccio e fissarlo con 4 viti alla apposita

staffa, collegare infine il tubo di scarico all’anello di

connessione posto sul deflettore.

14. Applicare i dadi forniti di ganci di fissaggio all’interno delle

sezioni dei camini superiori e inferiori in corrispondenza

delle asole rettangolari, in totale devono essere montati

15. Accoppiare le due sezioni superiori del camino a

copertura del traliccio in maniera che le feritoie presenti

sulle sezioni siano poste una sullo stesso lato del

pannello comandi e l’altra sul lato opposto.

Avvitare le due sezioni con 8 viti (4 per lato- vedi anche lo

schema in pianta per l’accoppiamento delle due sezioni).

16. Fissare al traliccio l’assieme camino superiore, in

prossimita del soffitto, con due viti (una per lato).

17. Eseguire il collegamento elettrico del cruscotto comandi e

18. Accoppiare le due sezioni inferiori del camino a copertura

del traliccio , utilizzare 6 viti (3 per lato vedi anche lo

schema in pianta per l’accoppiamento delle due sezioni).

Inserire la sezione inferiore del camino nella apposita

sede a copertura completa del vano motore e della

scatola connessioni elettriche, e fissare con due viti

dall’interno della cappa.

20. Applicare 2 mostrine (fornite a corredo) a copertura dei

punti di fissaggio delle sezioni del camino inferiore

(ATTENZIONE! LE MOSTRINE PER IL CAMINO INFERIORE SONO RICONOSCIBILI PERCHE’ PIU’

STRETTE E MENO PROFONDE).

Le mostrine più larghe e più profonde sono quelda

utilizzare per il camino superiore, queste vanno tagliate a

Per i modelli come da figura 1H: A corredo viene

fornito un nastro biadesivo da tagliare in 8 segmenti ,

utilizzare il biadesivo per fissare le mostrine al loro posto.

21. Rialimentare la rete elettrica agendo sul pannello elettrico

centrale e controllare il corretto funzionamento della

Descrizione della cappa - Fig. 1

1. Pannello di controllo

2. Filtro antigrasso

3. Maniglia di sgancio del filtro antigrasso

6. Camino telescopico

7. Uscita aria (solo per utilizzo in versione filtrante)28

Funzionamento Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa. Funzionamento - Modello elettronico a 5 tasti

1. Tasto OFF motore 2. Tasto ON e tasto di selezione della velocità del motore 1 - 2 - 3 - 1 - 2... 3. Led indicazione Velocità 1 4. Led indicazione Velocità 2 e saturazione filtro antigrasso (in quest'ultimo caso il Led emette una segnalazione intermittente - Vedere le istruzioni relative alla pulizia dei filtri antigrasso). Dopo aver lavato il filtro antigrasso, premere il tasto 1 per 3 secondi circa, sino a che il sistema emette un segnale acustico (bip). Il led 4 smetterà di lampeggiare. 5. Led indicazione Velocità 3 e saturazione filtro ai carboni attivi (in quest'ultimo caso il Led emette una segnalazione intermittente - Vedere le istruzioni relative alla sostituzione dei filtri ai carboni attivi). Dopo aver lavato o sostituito il filtro a carbone attivo, premere il tasto 1 per 3 secondi circa, sino a che il sistema emette un segnale acustico (bip). Il led 5 smetterà di lampeggiare. Attenzione! Il dispositivo di segnalazione saturazione del filtro ai carboni attivi è disattivato. Nel caso si voglia installare un filtro al carbone attivo, allora attivare il dispositivo di segnalazione saturazione filtro al carbone attivo, a tal fine premere contemporaneamente i tasti 2 e 7 per 3 secondi: all’inizio di questa procedura lampeggerà solo il LED 4, passati i 3 secondi inizierà a lampeggiare anche il LED 5 per indicare che il dispositivo di controllo saturazione filtro al carbone attivo è ora attivo. Per disattivarlo ripremere i due tasti: dopo 3 secondi il LED 5 smetterà di lampeggiare, il dispositivo è disattivato. 6. Led indicazione velocità intensiva 7. Tasto inserimento velocità intensiva. Si consiglia di utilizzare questa velocità quando la concentrazione di fumi e odori e particolarmente intensa (per esempio quando si cucina del pesce o si eseguono delle fritture). Una volta inserita, la velocità intensiva rimarrà in funzione per 5 minuti circa, dopodiché la cappa ritornerà alla velocità precedentemente selezionata (da 1 a 3) o addirittura si spegne se precedentemente non era stata selezionata nessuna velocità. Per disinserire l’intensivo prima che siano passati i 5 minuti premere il tasto 1 o il tasto 2. 8. Tasto spegnimento luci 9. Tasto accensione luci

In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec. l’apparecchio dall’alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l’anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d’assistenza. Funzionamento - Modello con Pulsantiera Descrizione pannello di controllo e funzionamento della cappa

a. ON/OFF luci b. OFF motori c. - d. - e. Potenza aspirazione minima (c.), media (d.), massima (e.). f. Luce spia di funzionamento (dove prevista). Funzionamento - Modello con display

ABCD FEG A. Tasto OFF (Display spento) / Stand by (led acceso sul display) - premere a lungo per selezionare la funzione desiderata. B. Tasto illuminazione ON/OFF C. Temporizzatore della velocità selezionata (visualizza la velocità selezionata ed un LED lampeggiante sul lato inferiore del display). Questo tasto permette di far funzionare la cappa per un periodo di tempo determinato: 20 minuti se è selezionata la velocità 1 15 minuti se è selezionata la velocità 2 10 minuti se è selezionata la velocità 3 5 minuti se è selezionata la velocità intensiva P D. -Display - mostra: • Le velocità (1-2-3-P), • La necessità di pulire i filtri grassi (indicatore di saturazione dei filtri grassi - nel display appare la lettera F). Dopo aver lavato il filtro antigrasso, premere il tasto A per 3 secondi circa. La lettera F scomparira dal display. • La necessità di cambiare il filtro al carbone (indicatore29

di saturazione del filtro al carbone - nel display appare

la lettera C). Dopo aver sostituito il filtro al carbone,

premere il tasto A per 3 secondi circa. La lettera C

scomparira dal display.

• Il led in basso a destra, quando è acceso senza

lampeggiare, indica che la cappa è pronta per

funzionare (posizione di „attesa/stand by“), il LED

lampeggiante indica che è inserito il temporizzatore

della velocità selezionata.

Attenzione! L’ indicatore di saturazione del filtro a

carbone attivo è normalmente disattivato per attivarlo:

Impostare la cappa su OFF (display spento),

premere contemporaneamente per 3 secondi i tasti C e

Inizialmente, nel display appare la lettera F (indicatore di

saturazione del filtro metallico antigrasso), poi dopo circa

3 secondi appare anche la lettera C (indicatore di

saturazione filtro al carbone), ciò sta a significare che il

suddetto indicatore è attivato.

Per disattivarlo ripetere l’operazione sino a quando

l’indicatore C indicatore di saturazione filtro al carbone)

E. Tasto per diminuire la velocità.

F. Tasto per aumentare la velocità.

G. Tasto potenza di aspirazione intensiva temporizzata: la

cappa funziona a questa velocità per 5 minuti, poi ritorna

della condizione precedentemente impostata.

Nel display appare la lettera P ed un puntino

lampeggiante. Si può annullare questa funzione premendo

In caso di eventuali anomalie di funzionamento, prima di

rivolgerVi al servizio assistenza scollegate per almeno 5 sec.

l’apparecchio dall’alimentazione elettrica estraendo la spina e

collegatelo poi nuovamente. Nel caso in cui l’anomalia di

funzionamento dovesse perdurare, rivolgersi al servizio

Attenzione! Prima di scollegare la cappa dalla rete elettrica

Attenzione! Prima di qualsiasi operazione di pulizia o

manutenzione, disinserire la cappa dalla rete elettrica

togliendo la spina o staccando l’interruttore generale

La cappa va frequentemente pulita (almeno con la stessa

frequenza con cui si esegue la manutenzione dei filtri grassi),

sia internamente che esternamente. Per la pulizia usare un

panno inumidito con detersivi liquidi neutri.

Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L’inosservanza delle norme di pulizia

dell’apparecchio e della sostituzione dei filtri comporta rischi di

incendi. Si raccomanda quindi di attenersi alle istruzioni

Si declina ogni responsabilità per eventuali danni al motore,

incendi provocati da un’impropria manutenzione o

dall’inosservanza delle suddette avvertenze.

Filtro antigrasso - Fig. 2

Deve essere pulito una volta al mese (o quando il sistema di

indicazione di saturazione dei filtri - se previsto sul modello in

possesso- indica questa necessità), con detergenti non

aggressivi, manualmente oppure in lavastoviglie a basse

temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può

scolorirsi ma le sue caratteristiche di filtraggio non cambiano

Per smontare il filtro grassi B tirare la maniglia di sgancio a

Filtro ai carboni attivi (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro ai carboni attivi può essere lavato ogni due mesi (o

quando il sistema di indicazione di saturazione dei filtri - se

previsto sul modello in possesso- indica questa necessità) in

acqua calda e detergenti idonei o in lavastoviglie a 65°C (in

caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio

completo senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché

togliere il materassino posto all'interno del telaio in plastica e

riporlo nel forno per 10 minuti a 100°C per asciugarlo

Sostituire il materassino ogni 3 anni e ogni volta che il panno

risulta danneggiato.

Rimuovere il telaio reggi filtro girando di 90° i pomelli (g) che

lo fissano alla cappa.

Inserire il materassino (i) di carbone all'interno del telaio (h) e

rimontare il tutto nella apposita sede (j).

E' possibile utilizzare un filtro carbone di tipo tradizionale, non

lavabile ne' rigenerabile, da sostituire ogni 3-4 mesi.

Telaio materassino del filtro carbone sono saldati insieme,

l'eventuale telaio fornito con la cappa non va perciò utilizzato.

Per l'utilizzo inserire nell'apposita sede e fissare agendo sugli

appositi dispositivi.

Sostituzione Lampade

Disinserire l’apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano

per i modelli come da figura 1A:

1. premere sulla plafoniera e rilasciare per aprire (fig. 4A).

2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 20W max (G4),

avendo cura di non toccarle con le mani.

3. Richiudere la plafoniera (fissaggio a scatto).

per i modelli come da figura 1B-1C-1D-1G-1H:

1. Estrarre la protezione facendo leva con un piccolo giravite

a taglio o simile utensile. (fig. 4B).

2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 20W max (G4),

avendo cura di non toccarle con le mani.

3. Richiudere la plafoniera (fissaggio a scatto).30

per i modelli come da figura 1E:

1. Estrarre la lampada facendo leva con un piccolo giravite a

taglio o simile utensile. (fig. 4C).

2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene PHILIPS STANDARD LINE codice 425409 con una nuova da 12V 20W 30° Ø35

Se l'illuminazione non dovesse funzionare, controllate il

corretto inserimento delle lampade nella sede prima di

chiamare l'assistenza tecnica.31

ES - Montaje y modo de empleo
