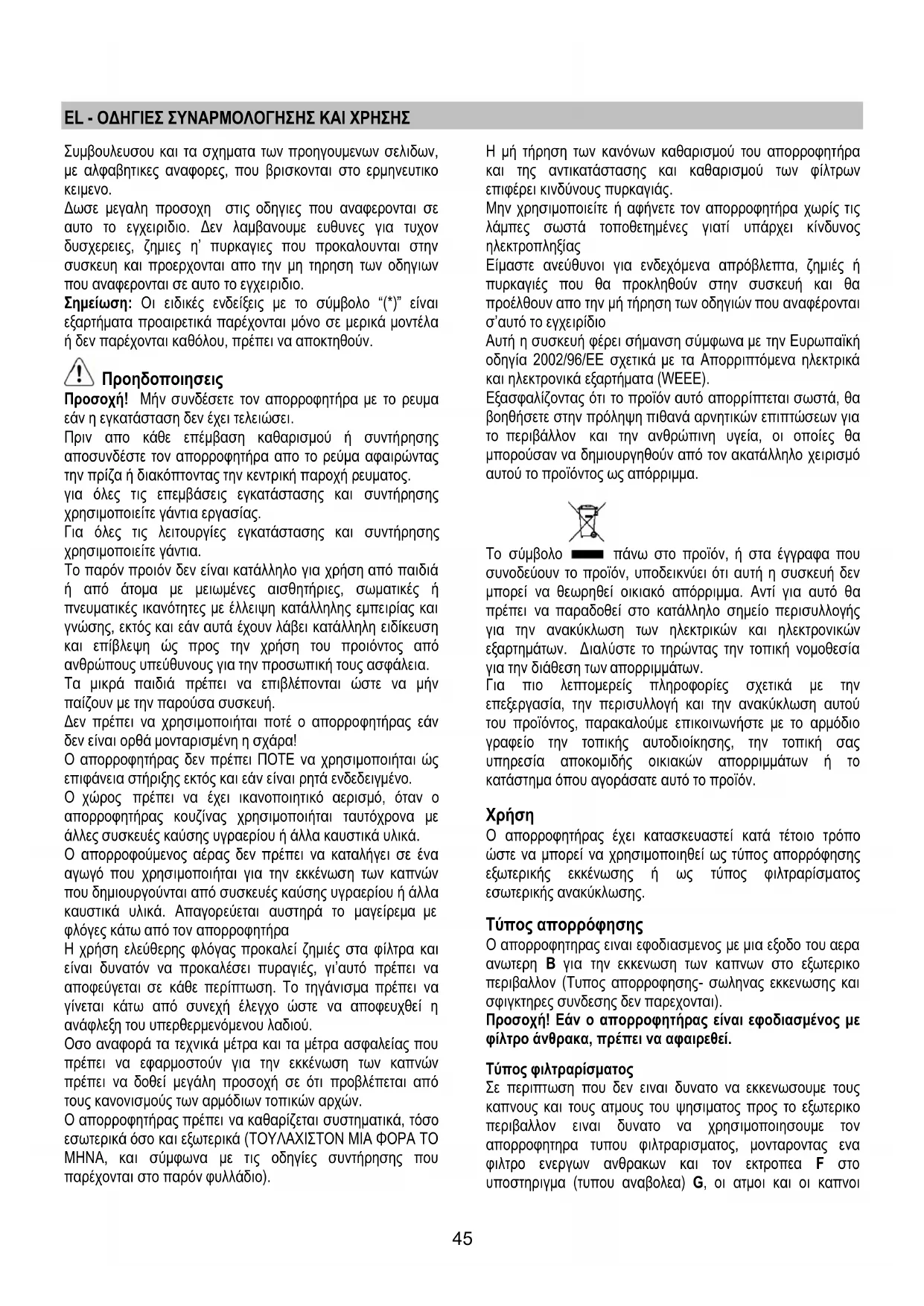

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Συμβουλευσου και τα σχηματα των προηγουμενων σελιδων,

με αλφαβητικες αναφορες, που βρισκονται στο ερμηνευτικο

Δωσε μεγαλη προσοχη στις οδηγιες που αναφερονται σε

αυτο το εγχειριδιο. Δεν λαμβανουμε ευθυνες για τυχον

δυσχερειες, ζημιες η’ πυρκαγιες που προκαλουνται στην

συσκευη και προερχονται απο την μη τη ρηση των οδηγιων

που αναφερονται σε αυτο

Σημείωση: Οι ειδικές ενδείξεις με το σύμβολο “(*)” είναι

εξαρτήματα προαιρετικά παρέχονται μόνο σε μερικά μοντέλα

ή δεν παρέχονται καθόλου, πρέπει να αποκτηθούν.

Προσοχή! Μήν συνδέσετε τον απορροφητήρα με το ρευμα

εάν η εγκατάσταση δεν έχει τελειώσει.

Πριν απο κάθε επέμβαση καθαρισμού ή συντήρησης

αποσυνδέστε τον απορροφητήρα απο το ρεύμα αφαιρώντας

την πρίζα ή διακόπτοντας την κεντρική παροχή ρευματος.

για όλες τις επεμβάσεις εγκατάστασης και συντήρησης

χρησιμοποιείτε γάντια εργασίας.

Για όλες τις λειτουργίες

εγκατάστασης και συντήρησης

χρησιμοποιείτε γάντια.

Το παρόν προιόν δεν είναι κατάλληλο για χρήση από παιδιά

ή από άτομα με μειωμένες αισθητήριες, σωματικές ή

πνευματικές ικανότητες με έλλειψη κατάλληλης εμπειρίας και

γνώσης, εκτός και εάν αυτά έχουν λάβει κατάλληλη ειδίκευση

και επίβλεψη ώς προς την χρήση του προιόντος από

ανθρώπους υπεύθυνους για

την προσωπική τους ασφάλεια.

Τα μικρά παιδιά πρέπει να επιβλέπονται ώστε να μήν

παίζουν με την παρούσα συσκευή.

Δεν πρέπει να χρησιμοποιήται ποτέ ο απορροφητήρας εάν

δεν είναι ορθά μονταρισμένη η σχάρα!

Ο απορροφητήρας δεν πρέπει ΠΟΤΕ να χρησιμοποιήται ώς

επιφάνεια στήριξης εκτός και εάν είναι ρητά ενδεδειγμένο.

πρέπει να έχει ικανοποιητικό αερισμό, όταν ο

απορροφητήρας κουζίνας χρησιμοποιήται ταυτόχρονα με

άλλες συσκευές καύσης υγραερίου ή άλλα καυστικά υλικά.

Ο απορροφούμενος αέρας δεν πρέπει να καταλήγει σε ένα

αγωγό που χρησιμοποιήται για την εκκένωση των καπνών

που δημιουργούνται από συσκευές καύσης υγραερίου ή άλλα

καυστικά υλικά. Απαγορεύεται αυστηρά το μαγείρεμα

φλόγες κάτω από τον απορροφητήρα

Η χρήση ελεύθερης φλόγας προκαλεί ζημιές στα φίλτρα και

είναι δυνατόν να προκαλέσει πυραγιές, γι’αυτό πρέπει να

αποφεύγεται σε κάθε περίπτωση. Το τηγάνισμα πρέπει να

γίνεται κάτω από συνεχή έλεγχο ώστε να αποφευχθεί η

ανάφλεξη του υπερθερμενόμενου λαδιού.

Οσο αναφορά τα τεχνικά μέτρα

και τα μέτρα ασφαλείας που

πρέπει να εφαρμοστούν για την εκκένωση των καπνών

πρέπει να δοθεί μεγάλη προσοχή σε ότι προβλέπεται από

τους κανονισμούς των αρμόδιων τοπικών αρχών.

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο

εσωτερικά όσο και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ

ΜΗΝΑ, και σύμφωνα με τις οδηγίες συντήρησης που

παρέχονται στο παρόν φυλλάδιο).

Η μή τή ρηση των κανόνων καθαρισμού του απορροφητήρα

και της αντικατάστασης και καθαρισμού των φίλτρων

επιφέρει κι νδύνους πυρκαγιάς.

Μην χρησιμοποιείτε ή αφήνετε τον απορροφητήρα χωρίς τις

λάμπες σωστά τοποθετημένες γιατί υπάρχει κίνδυνος

Είμαστε ανεύθυνοι για ενδεχόμενα απρόβλεπτα, ζημιές ή

πυρκαγιές που θα προκληθούν στην συσκευή

προέλθουν απο την μή τήρηση των οδηγιών που αναφέρονται

σ’αυτό το εγχειρίδιο

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή

οδηγία 2002/96/ΕΕ σχετικά με τα Απορριπτόμενα ηλεκτρικά

και ηλεκτρονικά εξαρτήματα (WEEE).

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα

βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για

και την ανθρ ώπ ινη υγεία, οι οποίες θα

μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό

αυτού το προϊόντος ως απόρριμμα.

πάνω στο προϊόν, ή στα έγγραφα που

συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν

μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα

πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής

για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών

εξαρτημάτων. Διαλύστε το τη ρώντας την τοπική νομοθεσία

Για πιο λεπτομερείς πληροφορίες σχετικά με την

επεξεργασία, τη ν περισυλλογή και την ανακύκλωση αυτού

του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο

γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας

υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το

κατάστημα όπου αγοράσατε αυτό το προϊόν.

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο

ώστε να μπορεί να χρησιμοποιηθεί ως τύπος απορρόφησης

εξωτερικής εκκένωσης ή ως τύπος φιλτραρίσματος

εσωτερικής ανακύκλωσης.

Ο απορροφητηρας ειναι εφοδιασμενος με μια εξοδ ο του αερα

ανωτερη Β για την εκκενωση των καπνων στο εξωτερικο

περιβαλλον (Τυπος απορροφησης- σωληνας εκκενωσης και

σφιγκτηρες συνδεσης δεν παρεχονται).

Προσοχή! Εάν ο απορροφητήρας είναι εφοδιασμένος με

φίλτρο άνθρακα, πρέπει να αφαιρεθεί.

Τύπος φιλτραρίσματος

Σε περιπτωση που δεν ειναι δυνατο να εκκε νωσουμε

καπνους και τους ατμους του ψησιματος προς το εξωτερικο

περιβαλλον ειναι δυνατο να χρ ησιμοποιησουμε τον

απορροφητηρα τυπου φιλτραρισματος, μο νταροντας ενα

φιλτρo ενεργων ανθρακων και τον εκτροπεα F στo

υποστηριγμα (τυπου αναβολεα) G, οι ατμοι και οι καπνοι46

ανακυκλωνονται μεσα απο την σχαρα καθαρισμου ανωτερη

Η δια μεσου ενος σωληνος εκκενωσης συνδεδεμενο στην

ανωτερη εξοδο του αερα Β και το δαχτυλιδι συνδεσης

μονταρισμενο στον εκτροπεα F (σωληνας εκκενωσης και

σφιγκτηρες συνδεσης δεν παρεχονται).

Προσοχή! Εάν ο απορροφητήρας δεν είναι εφοδιασμένος

με φίλτρο άνθρακα, αυτό πρέπει να παραγγελθεί και να

μονταρισθεί πρίν απο την χρήση.

Τα μοντελα χωρις κινητηρα απορροφησης λειτουργουν μονο

σε τυπο απορροφησης και πρεπει να ειναι συνδεμενοι σε μια

περιφεριακη μοναδα απορροφησης (δεν παρεχεται).

Οι οδηγίες σύνδεσης παρέχονται με την περιφερειακή

Η ελάχιστη απόσταση μεταξύ της επιφάνειας βάσης των

δοχείων στο σύστημα μαγειρέματος και του κατώτερου

μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι

μικρότερη των 50εκ στην περίπτωση ηλεκτρικών κουζινών και

των 65εκ στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης του συστήματος ψησίματος με

αέριο καθορίζουν μια μεγαλύτερη

απόσταση, πρέπει να την

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε

αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα,

τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν λείπει

η πρίζα, συνδέστε τον απορροφητήρα με παροχή ρευματος

που, σύμφωνα με τους προβλεπόμενους κανο νισμούς,

πρέπει να βρίσκεται σε προσιτή ζώνη. Εάν λείπει η πρίζα

(προβλεπόμενη σύνδεση απευθείας με

δεν είναι σε προσιτή ζώνη, εφαρμόστε έναν διπολικό

διακόπτη ώστε να πληρεί τους κανόνες ασφαλείας και

απαγκίστρωσης του συστηματος σε περίπτωση υπέρτασης

ΙΙΙ, σύμφωνα με τις οδηγίες και τους κανόνες εγκαταστάσεως.

Προσοχή! πριν να συνδέσετε το σύστημα του

απορροφητήρα με την ηλεκτρική εγκατάσταση και

την σωστή του λειτουργία, να ελέγχετε

πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.

Σημείωση: ο απορροφητήρας μπορεί να εγκατασταθεί τόσο

με καμινάδα όσο και χωρίς.

Πρίν να αρχίσετε με την εγκατάσταση:

• Εξακριβώστε ότι το προιόν που αγοράσατε έχει τις

κατάλληλες διαστάσεις για την εφαρμογή του στην

περιοχή που έχετε επιλέξει.

• Για μια ευκολώτερη εγκατάσταση, σας συμβου λεύουμε

να αφαιρέσετε προσωρινά τα φίλτρα λίπ ους

μέρη που επιτρέπεται η αφαίρεση τους και άρα

περιγράφεται στο εγχειρίδιο ο τρόπος συναρμολόγησης

και αποσυναρμολόγησης.

Tο αφαιρούμενο ή τα αφαιρούμενα μέρη

συναρμολογούνται μόνο όταν έχει τελειώσει η

Για την αποσυναρμολόγηση τους δές τις σχετικές

• Αφαιρέστε το ή τά φίλτρα ενεργού άνθρακα (*) εάν

(δές την σχετική παράγραφο). Αυτό, ή αυτά

επανασυναρμολογούνται αποκλειστικά εάν θέλετε να

χρησιμοποιήσετε τον απορροφητήρα σε τύπο

• Βεβαιωθείτε ότι στο εσωτερικό του απορροφητήρα δεν

βρίσκεται (για λόγους μεταφοράς) βοηθητικό υλικό (πχ

σακούλες με βίδες (*), βιβλιάριο εγγυήσεως (*) κλπ) και

εάν υπάρχει, βγάλτετο και φυλάξτετο.

• Εάν είναι δυνατόν , αποσυνδέστε και

που βρίσκονται κάτω ή γύρω από την περιοχή

εγκατάστασης του απορροφητήρα, έτσι ώστε να έχετε

μια καλύτερη πρόσβαση στον τοίχο/ταβάνι όπου θα

εγκαταστήσετε τον απορροφητήρα. Σε αντίθετη

περίπτωση, κα λύψτε όσο το δυνατόν καλύτερα τα

έπιπλα και τα εκτεθημένα κομμάτια προς εγκατάσταση.

Επιλέξτε μια επίπεδη επιφάνεια για την συναρμολόγηση

του απορροφητήρα. Καλύψτε την με ένα προστατευτικό

υλικό και ακουμπήστε μέσα της τον απορροφητήρα και

όλα τα βοηθητικά του εξαρτήματα.

• Αποσυνδέστε τον απορροφητή ρα κλείνοντας τον οικιακό

γενικό διακόπτη όταν κάνετε την ηλεκτρική σύνδεση.

• Βεβαιωθείτε ότι κοντά στην περιοχή εγκατάστασης του

απορροφητήρα (σε περιοχή ευπρόσιτη ακόμα και με τον

συναρμολογημένο) βρίσκεται μία

ηλεκτρική παροχή και ότι είναι δυνατόν να συνδεθείτε με

το εξάρτημα εκκένωσης καπνών στο εξωτερικό

περιβάλλον (μό νο για τον Τύπο απορρόφησης).

• Εκτελέστε όλες τις αναγκαίες δομικές εργασίες (π.χ.

εγκατάσταση μιάς ηλεκτρικής πρίζας και/ή της οπής γιά

το πέρασμα του σωλήνα εκκένωσης καπνών).

Ο απορροφητηρας περιεχει

προσαρμοσμενα κατα το μεγαλυτερο μερος στα

τοιχωματα/οροφες. Ειναι ομως αναγκαιο να συμβουλευτουμε

εναν ειδικευμενο τεχνιτη για να σιγουρευτουμε στην

καταλληλοτητα του υλικου αναλογα με τον τυπο του

τοιχωματος/οροφης. Το τοιχωμα/οροφη πρεπει να ειναι

αρκετα ανθεκτικο ωστε να αντεχει το βαρος του

Εγκατάσταση χωρίς καμινάδα

1. Με ένα μολύβι, χαράξτε μια γραμμή στον τοίχο, μέχρι την

οροφή, που αντιστοιχεί στη γραμμή του μέσου, θα

διευκολύνει τις εργασίες εγκατάστασης.

2. Εφαρμόστε το σχέδιο διάτρησης στον τοίχο: Η

κατακόρυφη γραμμή της μέσης που είναι τυπωμένη στο

σχέδιο διάτρησης θα πρέπει να αντιστοιχεί στη γραμμή

σχεδιασμένη στον τοίχο, ακόμη το κάτω

άκρο του σχεδίου διάτρησης αντιστοιχεί στο κάτω άκρο

3. Αποθέστε το κάτω πλαίσιο στήριξης στο σχέδιο

διάτρησης κάνοντάς το να συμπέσει με το σχεδιασμένο

ορθογώνιο, σημειώστε τις δύο εξωτερικές οπές και

Σημείωση: Κάνετε όλες τις οπές που φαίνονται στο

επάνω 2 χρησιμεύουν για να γαντζώνουν τον47

απορροφητήρα ενώ οι κάτω οπές (γενικά 1 κεντρική ή

περισσότερες πλευρικές) χρησιμεύουν για την οριστική

στερέωση και την ασφάλεια.

Βγάλτε το σχέδιο διάτρησης, εισάγετε τα ούπα στον

τοίχο και στερεώστε με 2 βίδες 5x45mm το πλαίσιο

στήριξης του απορροφητήρα.

4. Κρεμάστε τον απορροφητήρα στο κάτω πλαίσιο.

5. Ρυθμίστε την απόσταση του απορροφητήρα από

6. Ρυθμίστε την οριζόντια διευθέτηση του απορροφητήρα.

7. Στερεώστε οριστικά τον απορροφητήρα στο τοίχωμα

8. Τύπος απορρόφησης.

Συνδέστε ένα σωλήνα (σωλήνας και κολάρα για την

στερέωση δεν παρέχονται, πρέπει να αγοραστούν) για

την εκκένωση των καπνών στο δακτύλιο σύνδεσης που

βρίσκεται πάνω από τη μονάδα κινητήρα απορρόφησης

Το άλλο άκρο του σωλήνα θα πρέπει να συνδεθεί σε μια

διάταξη αποβολής καπνών προς τα έξω σε περίπτωση

χρήσης του απορροφητήρα σε έκδοση απορρόφησης.

Τύπος φιλτραρίσματος .

Ξεμοντάρετε το ρακόρ εξόδου αέρα και εφαρμόστε το

πλέγμα κατά της παρείσφρησης.

Προσοχή! Εάν ο απορροφητήρας δεν είναι

εφοδιασμένος με φίλτρο

άνθρακα, αυτό πρέπει να

παραγγελθεί και να μονταρισθεί πρίν απο την

9. Εισάγετε το πρόσθιο πάνελ και κάνετε την ηλεκτρική

σύνδεση του ταμπλό χειριστηρίων.

10. Σφίξτε το πρόσθιο πάνελ με 6 βίδες (3 ανά πλευρό).

11. Εισάγετε τα πλευρικά πάνελ και ασφαλίστε τα κάνοντάς

τα να ολισθήσουν προς τα κάτω.

επάνω πλαίσιο ασφάλισης και στερεώστε το

13. Κάνετε την ηλεκτρική σύνδεση.

Ξανατροφοδοτησε το ηλεκτρικο δικτυο απο τον κεντρικο

ηλεκτρικο πινακα και ελεγξε την καλη λειτουργια του

Εγκατάσταση με καμινάδα

1. Με ένα μολύβι, χαράξτε μια γραμμή στον τοίχο, μέχρι την

οροφή, που αντιστοιχεί στη γραμμή του μέσου

διευκολύνει τις εργασίες εγκατάστασης.

2. Εφαρμόστε το σχέδιο διάτρησης στον τοίχο: Η

κατακόρυφη γραμμή της μέσης που είναι τυπωμένη στο

σχέδιο διάτρησης θα πρέπει να αντιστοιχεί στη γραμμή

μέσης που είναι σχεδιασμένη στον τοίχο, ακόμη το κάτω

άκρο του σχεδίου διάτρησης αντιστοιχεί στο κάτω άκρο

το κάτω πλαίσιο στήριξης στο σχέδιο

διάτρησης κάνοντάς το να συμπέσει με το σχεδιασμένο

ορθογώνιο, σημειώστε τις δύο εξωτερικές οπές και

Σημείωση: Κάνετε όλες τις οπές που φαίνονται στο

σχέδιο: οι επάνω 2 χρησιμεύουν για να γαντζώνουν τον

απορροφητήρα ενώ οι κάτω οπές (γενικά 1 κεντρική ή

περισσότερες πλευρικές) χρησιμεύουν για

στερέωση και την ασφάλεια.

Βγάλτε το σχέδιο διάτρησης, εισάγετε τα ούπα στον

τοίχο και στερεώστε με 2 βίδες 5x45mm το πλαίσιο

στήριξης του απορροφητήρα.

4. Εφαρμόστε το πλαίσιο στήριξης καμινάδων „G“ στο

τοίχωμα που εφαρμόζει στην οροφή, χρησιμοποιήστε το

πλαίσιο στήριξης καμινάδων όπως στο σχέδιο

διάτρησης (αν υπάρχει, η μικρή

εσοχή που υπάρχει στο

φορέα πρέπει να συμπέσει με τη γραμμή που

σχεδιάστηκε προηγουμένως στον τοίχο) και σημειώστε

με το μολύβι 2 οπές, κάνετε τις οπές (Ø8mm), εισάγετε 2

5. Στερεώστε το πλαίσιο στήριξης στον τοίχο με 2 βίδες

6. Κρεμάστε τον απορροφητήρα στο κάτω πλαίσιο.

7. Ρυθμίστε την απόσταση του απορροφητήρα από

8. Ρυθμίστε την οριζόντια διευθέτηση του απορροφητήρα.

9. Στερεώστε οριστικά τον απορροφητήρα στο τοίχωμα

10. Συνδέστε ένα σωλήνα (σωλήνας και κολάρα για την

στερέωση δεν παρέχονται, πρέπει να αγοραστούν) για

την εκκένωση των καπνών στο δακτύλιο σύνδεσης που

βρίσκεται πάνω από τη μονάδα κινητήρα απορρόφησης.

άλλο άκρο του σωλήνα θα πρέπει να συνδεθεί σε μια

διάταξη αποβολής καπνών προς τα έξω σε περίπτωση

χρήσης του απορροφητήρα σε έκδοση απορρόφησης.

Στην περίπτωση που θέλετε να χρησιμοποιήσετε τον

απορροφητήρα σε έκδοση φιλτραρίσματος, τότε

στερεώστε στο πλαίσιο στερέωσης καμινάδων G τον

εκτροπέα F και συνδέστε το άλλο άκρο του

δακτύλιο σύνδεσης που βρίσκεται στον εκτροπέα F.

11. Κάνετε την ηλεκτρική σύνδεση.

12. Εφαρμόστε την καμινάδα.

13. Στερεώστε την καμινάδα με 2 βίδες στο πλαίσιο στήριξης

14. Εισάγετε το πρόσθιο πάνελ και κάνετε την ηλεκτρική

σύνδεση του ταμπλό χειριστηρίων.

15. Σφίξτε το πρόσθιο πάνελ με 6 βίδες (3 ανά πλευρό).

τα πλευρικά πάνελ και ασφαλίστε τα κάνοντάς

τα να ολισθήσουν προς τα κάτω.

17. Εισάγετε το επάνω πλαίσιο ασφάλισης και στερεώστε το

Ξανατροφοδοτησε το ηλεκτρικο δικτυο απο τον κεντρικο

ηλεκτρικο πινακα και ελεγξε την καλη λειτουργια του

Περιγραφη απορροφητηρα

2. Φιλτρο για τα λιποι

3. Χειρολαβη ξεγαντζω ματος φιλτρου για τα λιποι

6. Τηλεσκοπικη καπνοδοχο

7. Εξοδος αερα (μονο για χρηση τυπου φιλτραρισματος)

Χρησιμοποιησε την μεγαλυτερη ταχυτητα σε περιπτωση

ειδικης συγκεντρωσης ατμων μαγειρεματος. Συμβουλεβουμε

να αναψετε την απορροφηση 5 λεπτα πριν αρχισει το

μαγειρεμα και να την αφησετε σε λειτουργια μετα απο το

τελος του μαγειρεματος ακομα για 15 λεπτα περιπου.

1. Κουμπί ON/OFF Φώτων: πιέστε και αφήστε για να

ανάψετε και να σβήσετε τα φώτα στην προκαθορισμένη

ένταση, κρατήστε το πατημένο για να ρυθμίσετε την

2. Κουμπί ON(Stand by)/OFF απορρόφησης

- ON (Stand by) - το Κουμπί είναι αναμμένο.

- OFF - το Κουμπί είναι σβηστό. όλα τα χειριστήρια πλη ν

Για να θέσετε τον απορροφητήρα στο ON (stand by) ή

στο OFF πιέστε το κουμπί και περιμένετε το κουμπί να

ανάψει ή να σβήσει με βάση την επιθυμητή ρύθμιση.

3. Κουμπί επιλογ ής ταχύτητας (ισχύος) απορρόφησης

1: πατήστε 1 φορά για να επιλέξετε την ταχύτητα (ισχύ)

απορρόφησης, πατήστε πάλι και διατηρήσετε

για να ενεργοποιηθεί ο χρόνος λειτουργίας σε 20 λεπτά

(κουμπί που αναβοσβήνει) με τη λήξη των οποίων ο

απορροφητήρας σβήνει (Stand by)

4. Κουμπί επιλογ ής ταχύτητας (ισχύος) απορρόφησης

2: πατήστε 1 φορά για να επιλέξετε την ταχύτητα (ισχύ)

απορρόφησης, πατήστε πάλι και διατηρήσετε πατημένο

για να ενεργοποιηθεί ο χρόνος λειτουργίας σε 15 λεπτά

αναβοσβήνει) με τη λήξη των οποίων ο

απορροφητήρας σβήνει (Stand by)

5. Κουμπί επιλογ ής ταχύτητας (ισχύος) απορρόφησης

3: πατήστε 1 φορά για να επιλέξετε την ταχύτητα (ισχύ)

απορρόφησης, πατήστε πάλι και διατηρήσετε πατημένο

για να ενεργοποιηθεί ο χρόνος λειτουργίας σε 10 λεπτά

(κουμπί που αναβοσβήνει) με τη λήξη των οποίων ο

απορροφητήρας σβήνει (Stand by)

επιλογής ταχύτητας (ισχύος)

απορρόφησης Έντονης (χρονισμέν η): πιέστε για να

επιλέξετε την ταχύτητα (ισχύ) απορρόφησης, ο χρόνος

λειτουργίας είναι 5 λεπτά με τη λήξη των οποίων η

απορρόφηση σβήνει ή επιστρέφει στην ταχύτητα (ισχύ)

απορρόφησης που επιλέχθηκε προηγουμένως.

7. Κουμπί COMFORT: ο απορροφητήρας εκκινεί μια

“κυκλική λειτουργία” για την ανταλλαγή το υ αέρα, που

φροντίζει για την ενεργοποίηση του κινητήρα στην

ταχύτητα 1 για 5 λεπτά και 30 λεπτά OFF κινητήρα. Η

λειτουργία αυτή παραμένει εν ενεργεία μέχρι να πατηθεί

το κουμπί OFF ή οποιοδήποτε από τα κουμπιά

ταχύτητας, το οποίο θα διακόψει τη λειτουργία

COMFORT και θα ενεργοποιήσει την επιλεγμένη

8. Κουμπί reset κορεσμού φίλτρων: ο απορροφητήρας

φωτεινής ειδοποίησης του κουμπιού αυτού

ειδοποιεί το χρήστη όταν χρειάζεται να κάνει τη

συντήρηση του φίλτρου συγκράτησης λιπών και του

Κουμπί με πράσινο φως: διενεργήστε τη συντήρηση

του φίλτρου λιπών, και μετά πιέστε το κουμπί για

περίπου 3 δευτερόλεπτα, το κουμπί σβήνει.

Κουμπί με κόκκινο φως: διενεργήστε τη συντήρηση

του φίλτρου άνθρακα, και μετά πιέστε το κουμπί για

περίπου 3 δευτερόλεπτα, το κουμπί σβήνει.

Προσοχή: ο απορροφητήρας είναι ρυθμισμένος μόνο

για την επισήμανση του φίλτρου συγκράτησης λιπών.

Για την ενεργοποίηση της επισήμανσης του φίλτρου

άνθρακα: Θέστε τον απορροφητήρα στο OFF, πιέστε το

κουμπί 8 για 3 δευτερόλεπτα (Το κουμπί ανάβει κόκκινο

επισημαίνοντας την εκτέλεση της ρύθμισης). Για την

απενεργοποίηση του φίλτρου άνθρακα επαναλάβετε εκ

νέου τη διεργασία αυτή (Το κουμπί ανάβει πράσινο).

Σημείωση: Ένα μπιπ επισημαίνει κάθε φορά τις

εργασίες που εκτελούνται με το κουμπί αυτό.

Πριν απο καθε εργασια συντηρησης αποσυνδεσε τον

απορροφητηρα απο το ηλεκτρικο ρευμα.

Ο απορροφητηρας πρεπει να καθαριζεται συχνα,εσωτερικα

και εξωτερικα (Τουλάχιστο με την ίδια συχνότητα με την

οποία γίνεται η συντήρηση τών φίλτρων για τα λίποι). Για τον

καθαρισμό χρησιμοποιήστε ένα υγρό πανί με ουδέτερα υγρά

απορρυπαντικά. Αποφύγετε τη χρήση λειαντικών μέσων.

ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Προσοχή: Η μη συμμόρφωση με τους κανόνες

του μηχανήματος και της αντικατάστασης των φίλτρων μπορεί

να προκαλέσει κίνδυνους πυρκαγιάς. Σας συμβουλεύουμε να

ακολουθείτε πιστά τις παρούσες οδηγίες.

Δεν είμαστε υπεύθυνοι για πιθανές βλάβες της μηχανής,

πυρκαγιές που οφείλονται σε λανθασμένη συντήρηση ή στην

μη συμμόρφωση με τις παρούσες οδηγίες .

Πρεπει να καθαριζεται μια φορα τον μηνα ( ή όταν το

σύστημα ένδειξης κορεσμού των φίλτρων – εάν προβλέπεται

στο μοντέλο που έχετε αποκτήσει – δείχνει αυτή την

αναγκαιότητα), με απορρυπαντικα που δεν χαραζουν, στο

χερι η’ στο πλυντηριο πιατων σε χαμηλες θερμοκρασιες και

σε συντομο κυκλο. Με το πλυσιμο στο πλυντηριο

μεταλλικο φιλτρο για τα λιποι μπορει να χασει το χρωμα αλλα

οι δικες του ιδιοτητες φιλτραρισματος δεν μεταβαλλονται.

Μετακινησε το πλαισιο που κρατα το φιλτρο γυριζοντας 90°

τις λαβες (g) που το στερεωνουν στο απορροφητηρα.49

Φιλτρο ανθρακα (μονο για τον τυπο

Συγκρατει τις δυσαρεστες οσμες που προερχονται απο

Το φίλτρο άνθρακα μπορεί να πλυθεί κάθε δύο μήνες (ή όταν

το σύστημα ένδειξης κορεσμού τών φίλτρων – εάν

προβλέπεται στο μοντέλο που κατέχεται – ενδεικνύει αυτή την

ανάγκη) σε ζεστό νερό και ιδανικά απορρυπαντι κά ή στο

πλυντήριο πιάτων σε 65°C (στην περίπτωση

πλυντήριο πιάτων να γίνει ολόκληρος ο κύκλος χωρίς άλλα

Αφαιρέστε το νερό που πλεονάζει χωρής να καταστραφεί το

φίλτρο, μετά βάλτε το στόν φούρνο για 10 λεπτά σε 100°C για

να ξεραθεί οριστικά.

Αντικαταστήστε το στρωματάκι κάθε 3 χρώνια και κάθε φορά

που το πανί έχει υποστεί ζημιά.

το στρωματάκι πέριξ του φίλτρου συγκράτησης

λιπών και στερεώστε το με τις σχετικές διατάξεις ασφάλισης.

Εφαρμόστε το επάνω πώμα και στερεώστε το με το ελατήριο

Για την αποσυναρμολόγηση προχωρήστε με αντίστροφη

Αντικατασταση λαμπες

Πριν απο καθε εργασια συντηρησης αποσυνδεσε τον

απορροφητηρα απο το ηλεκτρικο ρευμα.

Προσοχή! Πρίν ακουμπήσεις τις λάμπες σιγουρεύσου οτι

• Με ένα μικρό κατσαβίδι, κρατήστε κόντρα στα άκρα της

λυχνίας για να τη βγάλετε.

• Τραβήξτε τη λυχνία που θα αντικαταστήσετε και

αντικαταστήστε την με μια νέα 12V 20W 30° Ø35 12V GU4.

τη νέα λυχνία προχωρώντας με αντίστροφη

Σε περιπτωση που ο φωτισμος δεν θα λειτουργησει, ελεγξε

την σωστη τοποθετηση της λαμπας στην θεση πριν καλεσεις

την τεχνικη βοηθεια.50

PL - Instrukcja montażu i obsługi
