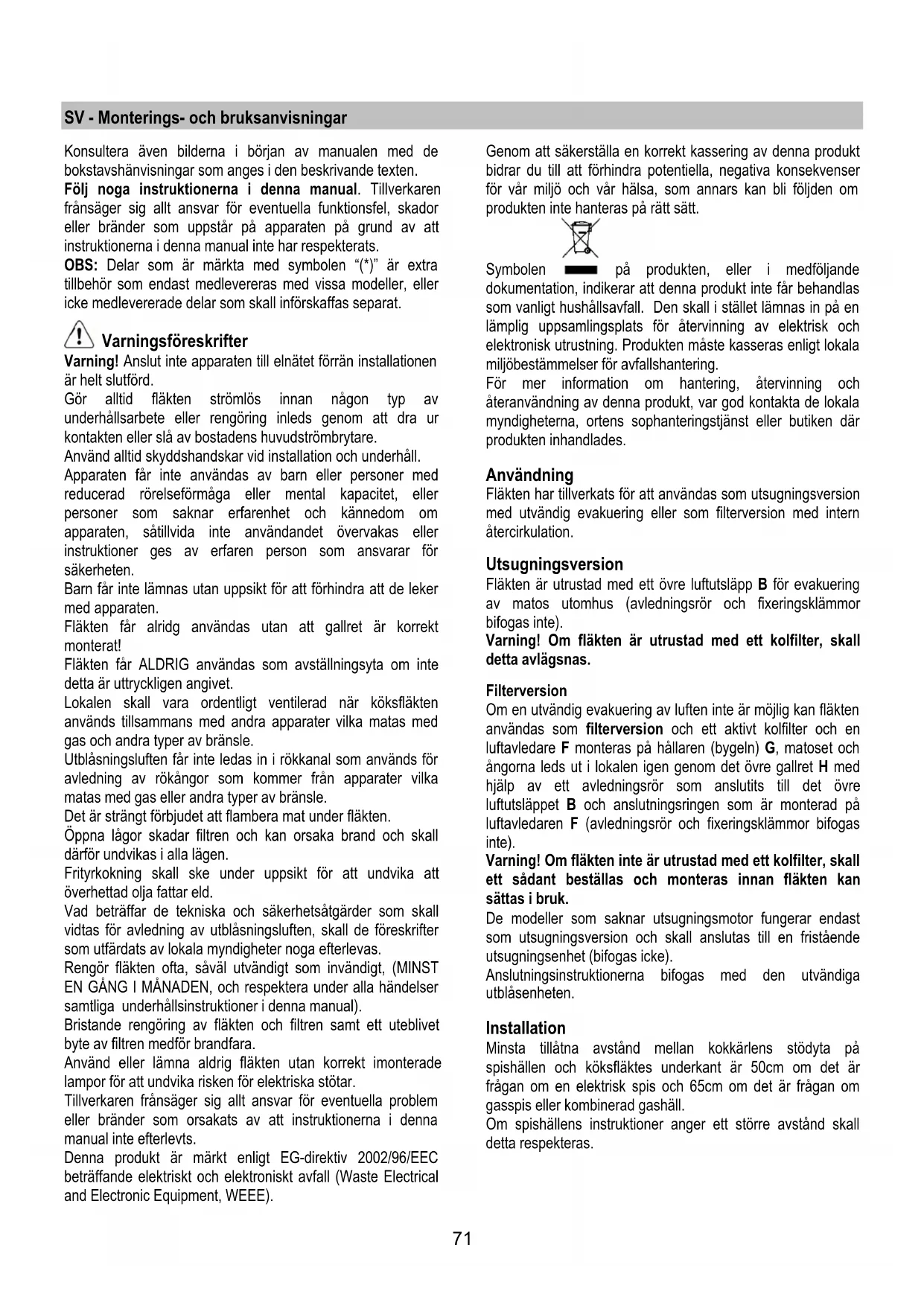

SV - Monterings- och bruksanvisningar

Konsultera även bilderna i början av manualen med de

bokstavshänvisningar som anges i den beskrivande texten.

Följ noga instruktionerna i denna manual. Tillverkaren

frånsäger sig allt ansvar för eventuella funktionsfel, skador

eller bränder som uppstår på apparaten på grund av att

instruktionerna i denna manual inte har respekterats.

OBS: Delar som är märkta med symbolen “(*)” är extra

tillbehör som endast medlevereras med vissa modeller, eller

icke medlevererade delar som skall införskaffas separat.

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen

Gör alltid fläkten strömlös innan någon typ av

underhållsarbete eller rengöring inleds genom att dra ur

kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med

reducerad rörelseförmåga eller mental kapacitet, eller

personer som saknar erfarenhet och kännedom om

apparaten, såtillvida inte användandet övervakas eller

instruktioner ges av erfaren person som ansvarar för

Barn får inte lämnas utan uppsikt för att förhindra att de leker

Fläkten får alridg användas utan att gallret är korrekt

Fläkten får ALDRIG användas som avställningsyta om inte

detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten

används tillsammans med andra apparater vilka matas med

gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för

avledning av rökångor som kommer från apparater vilka

matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall

därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att

överhettad olja fattar eld.

Vad beträffar de tekniska och säkerhetsåtgärder som skall

vidtas för avledning av utblåsningsluften, skall de föreskrifter

som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser

samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet

byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade

lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem

eller bränder som orsakats av att instruktionerna i denna

manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC

beträffande elektriskt och elektroniskt avfall (Waste Electrical

and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt

bidrar du till att förhindra potentiella, negativa konsekvenser

för vår miljö och vår hälsa, som annars kan bli följden om

produkten inte hanteras på rätt sätt.

på produkten, eller i medföljande

dokumentation, indikerar att denna produkt inte får behandlas

som vanligt hushållsavfall. Den skall i stället lämnas in på en

lämplig uppsamlingsplats för återvinning av elektrisk och

elektronisk utrustning. Produkten måste kasseras enligt lokala

miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och

återanvändning av denna produkt, var god kontakta de lokala

myndigheterna, ortens sophanteringstjänst eller butiken där

produkten inhandlades.

Fläkten har tillverkats för att användas som utsugningsversion

Fläkten är utrustad med ett övre luftutsläpp B för evakuering

av matos utomhus (avledningsrör och fixeringsklämmor

Varning! Om fläkten är utrustad med ett kolfilter, skall

Om en utvändig evakuering av luften inte är möjlig kan fläkten

användas som filterversion och ett aktivt kolfilter och en

luftavledare F monteras på hållaren (bygeln) G, matoset och

ångorna leds ut i lokalen igen genom det övre gallret H med

hjälp av ett avledningsrör som anslutits till det övre

luftutsläppet B och anslutningsringen som är monterad på

luftavledaren F (avledningsrör och fixeringsklämmor bifogas

Varning! Om fläkten inte är utrustad med ett kolfilter, skall

ett sådant beställas och monteras innan fläkten kan

De modeller som saknar utsugningsmotor fungerar endast

som utsugningsversion och skall anslutas till en fristående

utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga

Minsta tillåtna avstånd mellan kokkärlens stödyta på

spishällen och köksfläktes underkant är 50cm om det är

frågan om en elektrisk spis och 65cm om det är frågan om

gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall

detta respekteras.72

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på

märkplåten som sitter inne i fläkten. Om fläkten är utrustad

med stickkontakt skall denna anslutas till ett lättillgängligt

uttag som uppfyller gällande föreskrifter. I det fall fläkten

saknar stickkontakt (direktanslutning till nätet), eller om uttaget

är placerat på en svåråtkomlig plats skall en godkänd tvåpolig

strömbrytare installeras som garanterar en fullkomlig

frånkoppling från nätet i samband med överspänningsklass III,

i enlighet med installationsbestämmelserna.

Varning! kontrollera innan fläktens krets ansluts med

nätspänningen att den fungerar korrekt och är korrekt

OBS: fläkten kan installeras med eller utan skorsten.

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner

är lämpliga för installationsplatsen.

• För att underlätta installationen rekommenderar vi att

tillfälligt ta ur fettfiltren och andra delar som kan

nedmonteras och monteras och som därför är beskrivna

Denna/dessa skall monteras tillbaka efter avslutad

Se de härför gällande paragraferna för nedmontering.

• Ta ur det/de aktiva kolfiltret/n om sådana är

medlevererade (se även den härför gällande paragrafen).

Denna /dessa monteras tillbaka endast om fläkten skall

användas som filterversion.

• Kontrollera att inget bifogat material (till exempel påsar

med skruvar, garantihandlingar etc.) har placerats inne i

fläkten (av transportskäl), avlägsna eventuellt och spar.

• Om det är möjligt skall möbler under och intill fläktens

installationsområde kopplas ur och avlägsnas i syftet att

öka åtkomligheten till taket/väggen där fläkten skall

installeras. I annat fall skall möbler och delar i området

intill installationsplatsen så långt det är möjligt skyddas.

Välj en plan yta och täck den med ett skyddande

överdrag där fläkten och medlevererade delar läggs upp.

• Gör fläkten strömlös genom att bryta de elektriska

anslutningsfaserna på hemmets huvudströmbrytare.

• Kontrollera också att ett elektriskt uttag finns i närheten

av fläktens installationsplats (på tillgänglig plats även när

fläkten är monterad) och att det går att ansluta fläkten till

en anordning som leder ut röken utomhus (gäller endast

Utsugningsversionen).

• Utför alla nödvändiga väggarbeten (t.ex.: installationen

av ett eluttag och/eller en öppning för avledningsrörets

Fläkten är utrustad med fixeringspluggar som passar de flesta

typer av väggar/tak. Det är under alla händelser nödvändigt

att rådfråga en kvalificerad fackman för att förvissa sig om att

materialen är lämpade för den aktuella typen av vägg/tak.

Väggen/taket skall vara tillräckligt hållfast för att bära upp

Installattion utan skorsten

1. Rita en linje upp till taket på väggen med en

blyertspenna. Denna linje motsvarar fläktens mittlinje och

underlättar installationsarbetet.

2. Applicera borrmallen så att den vertikala linjen på mallen

sammanfaller med den markerade mittlinjen på väggen,

samtidigt skall borrmallens undre kant motsvara fläktens

3. Placera den undre upphängningsbygeln på borrmallen så

att den sammanfaller med den streckade rektangeln och

markera de 2 yttre hålen och borra dessa.

OBS: Borra alltid samtliga indikerade hål på borrmallen:

de 2 övre hålen används för att hänga upp fläkten medan

de undre hålen, vanligtvis 1 centralt hål eller flera laterala

hål) används för att fixera fläkten slutgiltigt och säkert .

Avlägsna borrmallen, sätt i 2 väggpluggar och fixera

fläktens upphängningsbygel med 2 st. skruvar 5x45mm.

4. Häng upp fläkten på den undre bygeln.

5. Justera avståndet mellan fläkten och väggen.

6. Justera fläktens horisontella position.

7. Fixera fläkten definitivt på väggen (OBLIGATORISKT!!).

Anslut ett avledningsrör (rör och rörklämmor bifogas inte,

skall införskaffas separat) till anslutningsringen som sitter

ovanpå fläktmotorenheten.

Rörets andra ände skall anslutas till en anordning som

leder ut matoset ur lokalen i det fall fläkten skall

användas som utblåsversion.

Montera bort luftutlsläppets anslutningsanordning och

applicera filtreringsgallret.

Varning! I det fall fläkten saknar kolfilter skall ett

sådant beställas och installeras innan fläkten sätts i

9. Inmontera fronpanelen och utför den elektriska

anslutningen av manöverpanelen.

10. Skruva fast frontpanelen med 6 skruvar (3 i varje sida).

11. Inmontera sidopanelerna och blockera dem genom att

låta dem glida nedåt.

12. Sätt i den övre blockeringsbygeln och fixera den med 2

Utför den elektriska anslutningen.

Montera tillbaka kolfiltrets ram och fettfiltret/n och kontrollera

att fläkten fungerar korrekt.

Installation med skorsten

1. Rita en linje upp till taket på väggen med en

blyertspenna. Denna linje motsvarar fläktens mittlinje och

underlättar installationsarbetet.

2. Applicera borrmallen så att den vertikala linjen på mallen

sammanfaller med den markerade mittlinjen på väggen,

samtidigt skall borrmallens undre kant motsvara fläktens

3. Placera den undre upphängningsbygeln på borrmallen så

att den sammanfaller med den streckade rektangeln och

markera de 2 yttre hålen och borra dessa.

OBS: Borra alltid samtliga indikerade hål på borrmallen:

de 2 övre hålen används för att hänga upp fläkten medan73

de undre hålen, vanligtvis 1 centralt hål eller flera laterala

hål) används för att fixera fläkten slutgiltigt och säkert.

Avlägsna borrmallen, sätt i 2 väggpluggar och fixera

fläktens upphängningsbygel med 2 st. skruvar 5x45mm.

4. Applicera skorstenarnas upphängningsbygel „G“ på

väggen intill taket, använd skorstenens

upphängnngsbygel som borrmall (om sådan finns skall

den lilla slitsen på bygeln sammanfalla med linjen som

ritats på väggen) och markera med en blyertspenna ut de

2 hålen. Borra hålen (Ø8mm) och sätt i 2 väggpluggarr.

5. Fixera skorstenens hållare på väggen med 2 st. 5x45mm

6. Häng upp fläkten på den undre bygeln.

7. Justera avståndet mellan fläkten och väggen.

8. Justera fläktens horisontella position.

9. Fixera fläkten definitivt på väggen (OBLIGATORISKT!!).

10. Anslut ett avledningsrör (rör och rörklämmor bifogas inte,

skall införskaffas separat) till anslutningsringen som sitter

ovanpå utblåsenheten.

Rörets andra ände skall anslutas till en anordning som

leder ut matoset ur lokalen i det fall fläkten skall

användas som utblåsversion. I det fall man önskar

använda fläkten som filterversion skall en luftavledare F

fixeras på skorstenens upphängningsbygel G och den

andra änden av röret anslutas till anslutningsringen på

11. Utför den elektriska anslutningen.

12. Applicera skorstenen.

13. Fixera skorstenen med 2 skruvar på skorstenarnas

upphängningsbygel G.

14. Sätt i fronpanelen och utför den elektriska anslutningen

15. Skruva fast frontpanelen med 6 skruvar (3 i varje sida).

16. Sätt i sidopanelerna och blockera dem genom att låta

17. Sätt i den övre blockeringsbygeln och fixera den med 2

Montera tillbaka kolfiltrets ram och fettfiltret/n och kontrollera

att fläkten fungerar korrekt.

Beskrivning av fläkten

3. Lossningshandtag för fettfilter

7. Luftutsläpp (används endast på filterversionen)

Använd en högre hastighet om matoset är mycket

koncentrerat. Vi rekommenderar att starta luftevakueringen 5

minuter innan matlagningen inleds och låta den fungera i

cirka 15 minuter efter avslutad matlagning.

1. ON/OFF-tangen för belysning: tryck in och släpp upp

för att tända och släcka belysningen med den förinställda

styrkan, håll tangenten intryckt för att justera ljusstyrkan.

2. ON(Stand by)/OFF-tangent för utblås

-ON (Stand by) –Tangenten är tänd.

-OFF - tangenten är släckt:, samtliga kommandon med

undantag för tangent 1 är avaktiverade.

För att ställa fläkten på ON (stand by) eller OFF, tryck

på tangenten och vänta tills den tänds eller släcks

beroende på den önskade inställningen.

3. Tangent för val av utblåshastighet (effekt) 1: tryck 1

gång på tangenten för att välja utblåshastighet (effekt),

tryck igen och håll tangenten intryckt för att aktivera

funktionstiden 20 minuter (blinkande tangent) varefter

fläkten stängs av (Stand by).

4. Tangent för val av utblåshastighet (effekt) 2: tryck 1

gång för att välja utblåshastighet (effekt), tryck igen och

håll tangenten intryckt för att aktivera funktionstiden 15

minuter (blinkande tangent) varefter fläkten stängs av

5. Tangent för val av utblåshastighet (effekt) 3: tryck 1

gång för att välja utblåshastighet (effekt), tryck igen och

håll tangenten intryckt för att aktivera funktionstiden 10

minuter (blinkande tangent) varefter fläkten stängs av

6. ON/OFF-Tangent för val av intensiv utblåshastighet

(effekt) (tidsbegränsad): tryck för att välja

utblåshastighet (effekt), funktionstiden är 5 minuter

(blinkande tangent) varefter fläkten stängs av eller

återgår till den tidigare valda hastigheten.

7. COMFORT-tangent: denna startar fläktens “cykliska

funktion” för lyftbyte som innebär att motorn startar med

hastighet 1 i 5 minuter för att därefter stängas av i 30

minuter på OFF-läge. Denna funktion förblir aktiverad tills

tangenten OFF eller någon av tangenterna för

hastighetsval trycks in för att avbryta COMFORT-

funktionen. Den valda hastigheten aktiveras.

8. Tangent för reset efter filtrens mättning: fläkten

signalerar med hjälp av lampan i denna knapp att

fettfiltret och kolfiltret kräver ett underhåll.

Tangenten lyser med grönt sken: utför ett underhåll av

fettfiltret, tryck därefter in tangenten in under cirka 3

sekunder varefter tangenten slocknar.

Tangenten lyser med rött sken: utför ett underhåll av

kolfiltret, tryck därefter in tangenten under cirka 3

sekunder varefter tangenten slocknar.

Varning: fläkten är förinställd för att signalera endast

fettfiltrets mättning.

Aktivering av signalering för kolfiltrets mättning: Ställ

fläkten på OFF, tryck på tangent 8 under 3 sekunder

(tangenten tänds med rött sken vilket signalerar att

inställningen ägt rum).

För att avaktivera signaleringen av kolfiltret upprepas74

proceduren ovan (tangenten tänds med grönt sken).

OBS: En beep-ton signalerar varje en inställning

genomförts med denna tangent.

Varning! Gör alltid fläkten strömlös innan någon typ av

underhållsarbete eller rengöring inleds genom att slå

ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt

(åtminstone med samma underhållsintervall som för

fettfiltren). Använd en trasa fuktad med neutrala

rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Varning: Observera att en bristande rengöring av apparaten

och icke utförda filterbyten kan medföra brandrisk. Följ därför

ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella

motorskador, eldsvådor beroende på ett bristande underhåll

eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren

kan medföra brandrisk. Följ därför ovanstående instruktioner

Filtret skall rengöras en gång i månaden (eller när indikatorn

för filtrets mättning – om sådan finns på er modell – anger att

detta är nödvändigt), med ett milt rengöringsmedel, för hand

eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att

detta på något sätt påverkar filtrets uppsugningsförmåga.

Byt ut dynan vart tredje år och varje gång filten skadats.

Avlägsna filterhållaren genom att vrida rattarna (g) som fixerar

filtret i fläkten i 90°.

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i

samband med matlagningen.

Kolfiltret kan tvättas varannan månad (eller när indikatorn för

filtrets mättning – om sådan finns på er modell - anger att

detta är nödvändigt) med varmt vatten och ett lämpligt

rengöringsmedel, eller i diskmaskin med 65°C (om filtret

diskas i diskmaskin skall ett fullständigt program köras utan

annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret och torka

det därefter i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filten skadats.

Positionera vadderingen runt fettfiltret och fixera den med de

särskilda fästanordningarna.

Applicera det övre locket och fixera det med

Följ instruktionerna i omvänd ordning i samband med

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör

• Ta ur lampan genom att lirka med en liten platt

skruvmejsel vid kanten.

• Avlägsna lampan som skall ersättas och sätt i en

PHILIPS STANDARD LINE lampa kodnr. 425409 med

12V 20W 30° Ø35 12V GU4.

• Montera den nya lampan genom att följa instruktionerna

ovan i omvänd ordning.

I det fall belysningen inte fungerar, kontrollera att lamporna är

korrekt iskruvade i sitt säte innan ni kontaktar det tekniska

ovenstående instruktioner.
