MANUAL DE USUARIO SPACE EDS DIGITAL R WHA78 ELICA

chiamare l'assistenza tecnica.32

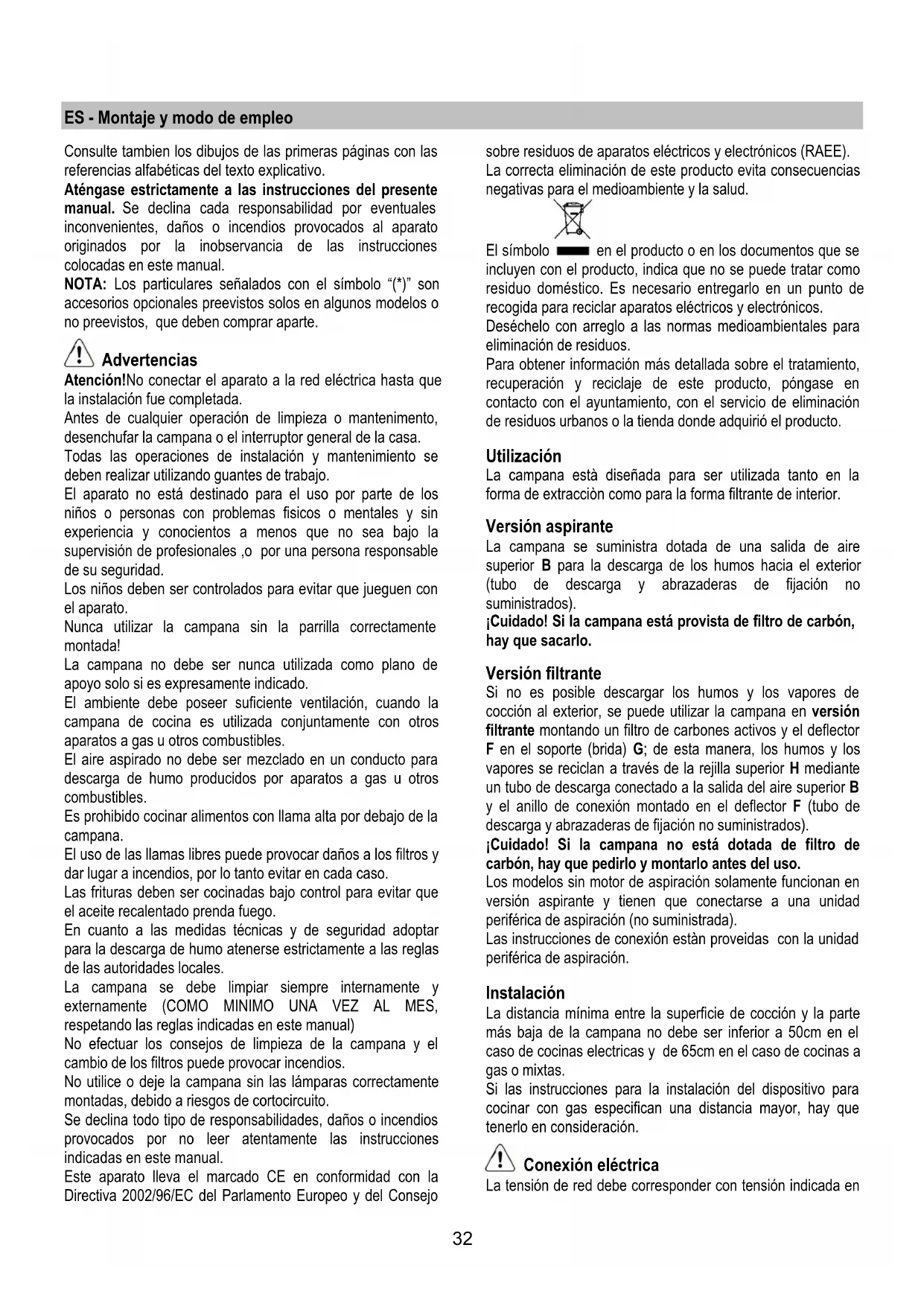

ES - Montaje y modo de empleo

Consulte tambien los dibujos de las primeras páginas con las

referencias alfabéticas del texto explicativo.

Aténgase estrictamente a las instrucciones del presente

manual. Se declina cada responsabilidad por eventuales

inconvenientes, daños o incendios provocados al aparato

originados por la inobservancia de las instrucciones

colocadas en este manual.

NOTA: Los particulares señalados con el símbolo “(*)” son

accesorios opcionales preevistos solos en algunos modelos o

no preevistos, que deben comprar aparte.

Atención!No conectar el aparato a la red eléctrica hasta que

la instalación fue completada.

Antes de cualquier operación de limpieza o mantenimento,

desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalación y mantenimiento se

deben realizar utilizando guantes de trabajo.

El aparato no está destinado para el uso por parte de los

niños o personas con problemas fisicos o mentales y sin

experiencia y conocientos a menos que no sea bajo la

supervisión de profesionales ,o por una persona responsable

Los niños deben ser controlados para evitar que jueguen con

Nunca utilizar la campana sin la parrilla correctamente

La campana no debe ser nunca utilizada como plano de

apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilación, cuando la

campana de cocina es utilizada conjuntamente con otros

aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para

descarga de humo producidos por aparatos a gas u otros

Es prohibido cocinar alimentos con llama alta por debajo de la

El uso de las llamas libres puede provocar daños a los filtros y

dar lugar a incendios, por lo tanto evitar en cada caso.

Las frituras deben ser cocinadas bajo control para evitar que

el aceite recalentado prenda fuego.

En cuanto a las medidas técnicas y de seguridad adoptar

para la descarga de humo atenerse estrictamente a las reglas

de las autoridades locales.

La campana se debe limpiar siempre internamente y

externamente (COMO MINIMO UNA VEZ AL MES,

respetando las reglas indicadas en este manual)

No efectuar los consejos de limpieza de la campana y el

cambio de los filtros puede provocar incendios.

No utilice o deje la campana sin las lámparas correctamente

montadas, debido a riesgos de cortocircuito.

Se declina todo tipo de responsabilidades, daños o incendios

provocados por no leer atentamente las instrucciones

indicadas en este manual.

Este aparato lleva el marcado CE en conformidad con la

Directiva 2002/96/EC del Parlamento Europeo y del Consejo

sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias

negativas para el medioambiente y la salud.

en el producto o en los documentos que se

incluyen con el producto, indica que no se puede tratar como

residuo doméstico. Es necesario entregarlo en un punto de

recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para

eliminación de residuos.

Para obtener información más detallada sobre el tratamiento,

recuperación y reciclaje de este producto, póngase en

contacto con el ayuntamiento, con el servicio de eliminación

de residuos urbanos o la tienda donde adquirió el producto.

La campana està diseñada para ser utilizada tanto en la

forma de extracciòn como para la forma filtrante de interior.

La campana se suministra dotada de una salida de aire

superior B para la descarga de los humos hacia el exterior

(tubo de descarga y abrazaderas de fijación no

¡Cuidado! Si la campana está provista de filtro de carbón,

Si no es posible descargar los humos y los vapores de

cocción al exterior, se puede utilizar la campana en versión

filtrante montando un filtro de carbones activos y el deflector

F en el soporte (brida) G; de esta manera, los humos y los

vapores se reciclan a través de la rejilla superior H mediante

un tubo de descarga conectado a la salida del aire superior B

y el anillo de conexión montado en el deflector F (tubo de

descarga y abrazaderas de fijación no suministrados).

¡Cuidado! Si la campana no está dotada de filtro de

carbón, hay que pedirlo y montarlo antes del uso.

Los modelos sin motor de aspiración solamente funcionan en

versión aspirante y tienen que conectarse a una unidad

periférica de aspiración (no suministrada).

Las instrucciones de conexión estàn proveidas con la unidad

periférica de aspiración.

La distancia mínima entre la superficie de cocción y la parte

más baja de la campana no debe ser inferior a 50cm en el

caso de cocinas electricas y de 65cm en el caso de cocinas a

Si las instrucciones para la instalación del dispositivo para

cocinar con gas especifican una distancia mayor, hay que

tenerlo en consideración.

La tensión de red debe corresponder con tensión indicada en33

la etiqueta colocada en el interno de la campana.Si es

suministrada con un enchufe, conectar la campana a un

enchufe conforme a las normas en vigor y colocarlo en una

zona accesible. Si no es suministrada con enchufe (conexión

directa a la red) o clavija y no es posible situarla en un lugar

accesible, colocar un interruptor bipolar de acuerdo con las

normativas, para asegurarse la desconexión completa a la red

en el caso de la categoria de alta tensión III, conforme con las

reglas de instalación.

Atención! Antes de reconectar el circuito de la campana a la

red y de verificar el correcto funcionamiento, controlar

siempre que el cable de red fue montado correctamente.

Nota: la campana extractora puede ser instalada con o sin

Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, es de las

dimensiones apropiadas para la zona de instalación

• Para facilitar la instalación, se aconseja remover

temporáneamente los filtros de grasa y las otras partes

que se pueden quitar, y como descrito aquí, el

desmontaje y el montaje.

• Quitar el/los filtro/s de carbón activo (*) si es

suministrado (ver el parrafo relativo).

Este/tos va/van montado/s nuevamente si se desea

utilizar la campana en versión filtrante.

• Verificar que en el interno de la campana no sea (por

motivos de transportes) materiales suministrados ( como

por ejemplo bolsas con tornillos (*), garantias (*) ect,),

eventualmente quitarlos y conservarlos.

• Si es posible desconectar o quitar los muebles debajo y

alrededor del área de instalación de la campana para

tener una mejor accesibilidad a la /al pared/techo, donde

será instalada la campana. De otro modo, proteger los

muebles y todas las partes necesarias para la

instalación. Escoger una superficie llana y cubrirla con

una protección donde apoyar las piezas metálicas.

• Desconectar la campana interviniendo en el cuadro

general doméstico, en las fases de conexión eléctrica.

• Verificar además que en la zona cerca de la zona de

instalación de la campana (con la campana montada)

sea disponible un enchufe eléctrico y una descarga para

el humo hacia el exterior (solo para la versión aspirante).

• Ejecutar todos los trabajos de mampostería necesarios (

ej.: instalación de una toma de corriente y/o agujero para

el pasaje del tubo de descarga).

La campana está dotada con tacos de fijación adecuados a la

mayor parte de paredes/techos. De cualquier modo, conviene

consultar a un técnico calificado para tener la certeza de que

los materiales son adecuados a su parede/techo. La/El

pared/techo debe ser lo suficientemente fuerte para sostener

el peso de la campana.

Instalación sin chimenea

1. Para facilitar las operaciones de instalación, con un lápiz

realice una línea en la pared hasta el techo,

correspondiente a la línea de centro.

2. Aplique el esquema de perforación en la pared: la línea

vertical de centro marcada en el esquema de perforación

deberá coincidir con la línea de centro diseñada en la

pared, además el borde inferior del esquema de

perforación debe coincidir con el borde inferior de la

3. Apoye la abrazadera de soporte inferior en el esquema

de perforación haciéndolo coincidir con el rectángulo

punteado, marque los dos orificios externos y perfore.

Nota: Realice siempre todos los orificios indicados en la

plantilla: los 2 superiores sirven para enganchar la

campana mientras que los orificios inferiores

(generalmente 1 central o varios laterales) sirven para la

fijación definitiva y de seguridad.

Quite el esquema de perforación, introduzca las espigas

de pared y fije con 2 tornillos 5x45 mm la abrazadera de

soporte de la campana.

4. Cuelgue la campana en la abrazadera inferior.

5. Regule la distancia de la campana a la pared.

6. Regule el eje horizontal de la campana.

7. Fije definitivamente la campana a la pared

8. Versión aspirante.

Realice la conexión de un tubo (el tubo y las abrazaderas

de fijación no se suministran, se deben comprar) para la

descarga de humos, al anillo de conexión ubicado sobre

Cuando se utiliza la campana en versión aspirante, el

otro extremo del tubo deberá estar conectado a un

dispositivo de expulsión de humos hacia el exterior.

Desmonte la unión de salida de aire y aplique la rejilla de

¡Cuidado! Si la campana no está dotada de filtro de

carbón, hay que pedirlo y montarlo antes del uso.

9. Introduzca el panel frontal y realice la conexión eléctrica

del panel de mandos.

10. Fije el panel frontal con 6 tornillos (3 por lado).

11. Introduzca los paneles laterales y bloquéelos

deslizándolos hacia abajo.

12. Introduzca la abrazadera de bloqueo superior y fíjela con

13. Realice la conexión eléctrica.

Reensamblar el marco del filtro de carbón y el de/ de los

filtro/s anti grasas y controlar el perfecto funcionamiento de la

Instalación con chimenea

1. Para facilitar las operaciones de instalación, con un lápiz

realice una línea en la pared hasta el techo,

correspondiente a la línea de centro.

2. Aplique el esquema de perforación en la pared: la línea

vertical de centro marcada en el esquema de perforación

deberá coincidir con la línea de centro diseñada en la

pared, además el borde inferior del esquema de34

perforación debe coincidir con el borde inferior de la

3. Apoye la abrazadera de soporte inferior en el esquema

de perforación haciéndolo coincidir con el rectángulo

punteado, marque los dos orificios externos y perfore.

Nota: Realice siempre todos los orificios indicados en la

plantilla: los 2 superiores sirven para enganchar la

campana mientras que los orificios inferiores

(generalmente 1 central o varios laterales) sirven para la

fijación definitiva y de seguridad.

Quite el esquema de perforación, introduzca las espigas

de pared y fije con 2 tornillos 5x45 mm la abrazadera de

soporte de la campana.

4. Aplique la abrazadera de soporte de chimeneas „G“ a la

pared adherente al techo, utilice la abrazadera de

soporte de chimeneas como esquema de perforación (si

existe, la pequeña ranura del soporte debe coincidir con

la línea precedentemente trazada en la pared) y marque

con el lápiz 2 orificios, realice los orificios (Ø8mm) e

introduzca las 2 espigas.

5. Fije la abrazadera de soporte de chimeneas a la pared

con 2 tornillos de 5x45 mm.

6. Cuelgue la campana en la abrazadera inferior.

7. Regule la distancia de la campana a la pared.

8. Regule el eje horizontal de la campana.

9. Fije definitivamente la campana a la pared

10. Realice la conexión de un tubo (el tubo y las abrazaderas

de fijación no se suministran, se deben comprar) para la

descarga de humos, al anillo de conexión ubicado sobre

Cuando se utiliza la campana en versión aspirante, el

otro extremo del tubo deberá estar conectado a un

dispositivo de expulsión de humos hacia el exterior. Si se

desea utilizar la campana en versión filtrante, entonces

fije a la abrazadera de soporte de chimeneas G el

deflector F y conecte el otro extremo del tubo al anillo de

conexión ubicado sobre el deflector F.

11. Realice la conexión eléctrica.

12. Aplique la chimenea.

13. Fije la chimenea con 2 tornillos a la abrazadera de

soporte de chimeneas G.

14. Introduzca el panel frontal y realice la conexión eléctrica

del panel de mandos.

15. Fije el panel frontal con 6 tornillos (3 por lado).

16. Introduzca los paneles laterales y bloquéelos

deslizándolos hacia abajo.

17. Introduzca la abrazadera de bloqueo superior y fíjela con

Reensamblar el marco del filtro de carbón y el de/ de los

filtro/s anti grasas y controlar el perfecto funcionamiento de la

Descripción de la campana

5. Protección contra vapores

6. Chimenea telescópica

7. Salida del aire (sólo para uso en versión filtrante)

Usar la potencia de aspiraciòn mayor en caso de particular

concentraciòn de vapores de cocina. Aconcejamos de

encender la aspiraciòn 5 minutos antes de iniciar a cocinar y

dejarla en funciòn por otros 15 minutos aproximadamente.

1. Botón ON/OFF Luces: pulsar y soltar para encender y

apagar las luces, según la intensidad pre-

ajustada.Mantener pulsado para regular la intensidad de

2. Botón ON(Stand by)/OFF aspiración

-ON (Stand by) -el Botón está encendido.

-OFF - el botón está apagado: todos los mandos, con la

excepción del botón 1 están deshabilitados.

Para ajustar la campana en ON (stand by) o OFF pulsar

el botón y esperar que el botón se encienda o se apague

según el ajuste deseado.

3. Botón de selección velocidad (potencia) de

aspiración 1: pulsar 1 vez para escoger la velocidad

(potencia) de aspiración. Pulsar y mantener pulsado

para activar el tiempo de funcionamiento a 20 minutos

(botón intermitente) Después, la campana extractora se

4. Botón de selección velocidad (potencia) de

aspiración 2: pulsar 1 vez para escoger la velocidad

(potencia) de aspiración. Pulsar y mantener pulsado para

activar el tiempo de funcionamiento a 15 minutos (botón

intermitente) después, la campana se apaga (Stand by)

5. Botón de selección velocidad (potencia) de

aspiración 3: pulsar 1 vez para escoger la velocidad

(potencia) de aspiración. Pulsar y mantener pulsado para

activar el tiempo de funcionamiento a 10 minutos (botón

intermitente) Después, la campana se apaga (Stand by).

6. Botón ON/OFF de selección velocidad (potencia) de

aspiración Intensiva (temporizada): pulsar para

escoger la velocidad (potencia) de aspiración, el tiempo

de funcionamiento es de 5 minutos. Después la

aspiración, se apaga o regresa a la velocidad (potencia)

de aspiración anteriormente escogida.

7. Botón CONFORT: la campana pone en marcha un

“funcionamiento cíclico” para el recambio de aire que

prevé el accionamiento del motor a la velocidad 135

durante 5 minutos y 30 minutos con el motor apagado.

Dicho funcionamiento permanecerá seleccionado hasta

que se presione el botón OFF o uno cualquiera de los

botones de velocidad, el cual interrumpirá la función

CONFORT y la campana funcionará a la velocidad

8. Botón reset saturación filtros: la campana extractora,

a través de la señalación luminosa de este botón,

advierte al usuario cuando es necesario el

mantenimiento del filtro antigrasa y del filtro de carbón.

Botón iluminado de verde: llevar a cabo el

mantenimiento del filtro antigrasa. Después, pulsar el

botón por 3 segundos. El botón se apaga.

Botón iluminado de rojo: llevar a cabo la manutención

del filtro de carbón, después pulsar el botón por 3

segundos. El botón se apaga.

Cuidado: la campana está diseñada sólo para la

señalación del filtro antigrasa.

Para habilitar las señalaciones del filtro de carbón:

Ajustar la campana en OFF, pulsar el botón 8 por 3

segundos (el botón se vuelve de color rojo para indicar el

ajuste llevado a cabo). Para deshabilitar la señalación

del filtro de carbón, repetir nuevamente esta operación

(el botón es de color verde).

Nota: Un beep indica cada vez las operaciones llevadas

a cabo con este botón.

¡Atención! Antes de cualquier operación de limpieza o

mantenimiento, retire la campana de la red eléctrica

desconectando el enchufe o desconectando el

interruptor general de la casa.

La campana debe ser limpiada con frecuencia tanto

externamente como internamente (con la misma frecuencia

con la que se realiza el mantenimiento de los filtros de grasa).

Para la limpieza, utilice un paño impregnado de detergente

líquido neutro. No utilice productos que contengan abrasivos.

¡NO UTILICE ALCOHOL!

ATENCION: De no observarse las instrucciones dadas para

limpiar el aparato y sustituir el filtro, puede producirse un

incendio. El fabricante recomienda leerlas y respetarlas

El fabricante no se hace responsable por los daños al motor o

los incendios provocados en el aparato debido a

intervenciones de mantenimiento incorrectas o al

incumplimiento de las normas de seguridad proporcionadas.

Debe limpiarse una vez al mes (o cuando el sistema de

indicación de saturación de los filtros - si está previsto en el

modelo que se posee - indica esta necesidad) con

detergentes no agresivos, manualmente o bien en lavavajillas

a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metálico

puede desteñirse pero sus características de filtrado no

cambian absolutamente.

Saque la cubierta que sujeta el filtro girando 90 grados los

pomos (g) que la sujetan a la campana.

Filtro al carbón activo (solamente para la versión

Retiene los olores desagradables producidos por el

cocinado de alimentos.

El filtro al carbón puede lavarse cada dos meses (o cuando el

sistema de indicación de saturación de los filtros - si está

previsto en el modelo que se posee - indica esta necesidad)

con agua caliente y detergentes adecuados o en lavavajillas a

65°C ( en caso de lavado con lavavajillas, realice el ciclo de

lavado completo sin platos en el interior.). Quite el agua que

haya quedado en el filtro sin estropearlo, después póngalo en

el horno a 100°C durante diez minutos para secarlo

completamente. Cambie el almohadillado cada 3 años y cada

vez que el paño se estropee.

Coloque el filtro de carbón alrededor del filtro de grasa y fíjelo

con los dispositivos de bloqueo correspondientes.

Aplique el tapón superior y fíjelo con el muelle de bloqueo.

Para el desmontaje, proceda en sentido inverso.

Sustitución de la lámpara

Desconecte el aparato de la red elèctrica.

Atención! Antes de tocar las lámparas asegúrese de que

• Con un pequeño destornillador a punta de diamante,

haga palanca sobre los bordes de la lámpara para

• Desenrosque la lámpara que se desea cambiar y

cambiarla con una 12V 20W MAX 30° diámetro 35 12V

• Para el montaje de la lámpara nueva realice la operación

Si la iluminación no funciona, antes de llamar al servicio de

asistencia técnica, controlar que las lámparas estén bien

montadas en su sede.36

PT - Instruções para montagem e utilização

eléctrico e electrónico (REEE).

etiqueta das características situada no interior da coifa. Se

montado correctamente.

10. Aperte o painel frontal com 6 parafusos (3 por lado).

15. Aperte o painel frontal com 6 parafusos (3 por lado).

4. Lâmpada de halogéneos

-ON (Stand by) -a Tecla está acesa.

tecla por cerca de 3 segundos, a tecla apaga.
