BRUKSANVISNING SPACE EDS DIGITAL R WHA78 ELICA

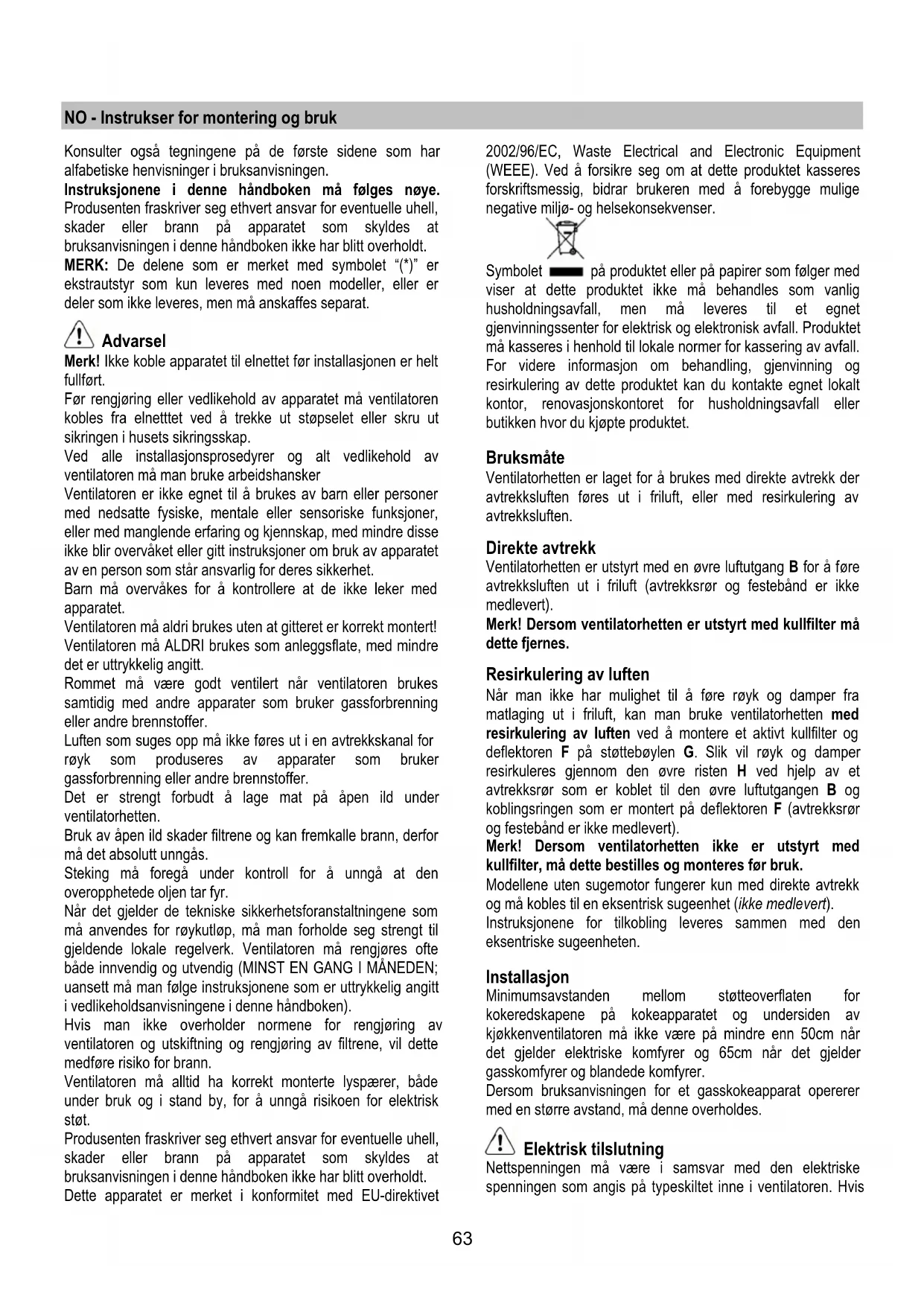

NO - Instrukser for montering og bruk

Konsulter også tegningene på de første sidene som har

alfabetiske henvisninger i bruksanvisningen.

Instruksjonene i denne håndboken må følges nøye.

ekstrautstyr som kun leveres med noen modeller, eller er

deler som ikke leveres, men må anskaffes separat.

Merk! Ikke koble apparatet til elnettet før installasjonen er helt

Før rengjøring eller vedlikehold av apparatet må ventilatoren

kobles fra elnetttet ved å trekke ut støpselet eller skru ut

sikringen i husets sikringsskap.

Ved alle installasjonsprosedyrer og alt vedlikehold av

ventilatoren må man bruke arbeidshansker

Ventilatoren er ikke egnet til å brukes av barn eller personer

med nedsatte fysiske, mentale eller sensoriske funksjoner,

eller med manglende erfaring og kjennskap, med mindre disse

ikke blir overvåket eller gitt instruksjoner om bruk av apparatet

av en person som står ansvarlig for deres sikkerhet.

Barn må overvåkes for å kontrollere at de ikke leker med

Ventilatoren må aldri brukes uten at gitteret er korrekt montert!

Ventilatoren må ALDRI brukes som anleggsflate, med mindre

det er uttrykkelig angitt.

Rommet må være godt ventilert når ventilatoren brukes

samtidig med andre apparater som bruker gassforbrenning

eller andre brennstoffer.

Luften som suges opp må ikke føres ut i en avtrekkskanal for

røyk som produseres av apparater som bruker

gassforbrenning eller andre brennstoffer.

Det er strengt forbudt å lage mat på åpen ild under

Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor

må det absolutt unngås.

Steking må foregå under kontroll for å unngå at den

overopphetede oljen tar fyr.

Når det gjelder de tekniske sikkerhetsforanstaltningene som

må anvendes for røykutløp, må man forholde seg strengt til

gjeldende lokale regelverk. Ventilatoren må rengjøres ofte

både innvendig og utvendig (MINST EN GANG I MÅNEDEN;

uansett må man følge instruksjonene som er uttrykkelig angitt

i vedlikeholdsanvisningene i denne håndboken).

Hvis man ikke overholder normene for rengjøring av

ventilatoren og utskiftning og rengjøring av filtrene, vil dette

medføre risiko for brann.

Ventilatoren må alltid ha korrekt monterte lyspærer, både

under bruk og i stand by, for å unngå risikoen for elektrisk

2002/96/EC, Waste Electrical and Electronic Equipment

(WEEE). Ved å forsikre seg om at dette produktet kasseres

forskriftsmessig, bidrar brukeren med å forebygge mulige

negative miljø- og helsekonsekvenser.

viser at dette produktet ikke må behandles som vanlig

husholdningsavfall, men må leveres til et egnet

gjenvinningssenter for elektrisk og elektronisk avfall. Produktet

må kasseres i henhold til lokale normer for kassering av avfall.

For videre informasjon om behandling, gjenvinning og

resirkulering av dette produktet kan du kontakte egnet lokalt

kontor, renovasjonskontoret for husholdningsavfall eller

butikken hvor du kjøpte produktet.

Ventilatorhetten er laget for å brukes med direkte avtrekk der

avtrekksluften føres ut i friluft, eller med resirkulering av

Ventilatorhetten er utstyrt med en øvre luftutgang B for å føre

avtrekksluften ut i friluft (avtrekksrør og festebånd er ikke

Merk! Dersom ventilatorhetten er utstyrt med kullfilter må

Resirkulering av luften

Når man ikke har mulighet til å føre røyk og damper fra

matlaging ut i friluft, kan man bruke ventilatorhetten med

resirkulering av luften ved å montere et aktivt kullfilter og

deflektoren F på støttebøylen G. Slik vil røyk og damper

resirkuleres gjennom den øvre risten H ved hjelp av et

avtrekksrør som er koblet til den øvre luftutgangen B og

koblingsringen som er montert på deflektoren F (avtrekksrør

og festebånd er ikke medlevert).

Merk! Dersom ventilatorhetten ikke er utstyrt med

kullfilter, må dette bestilles og monteres før bruk.

Modellene uten sugemotor fungerer kun med direkte avtrekk

og må kobles til en eksentrisk sugeenhet (ikke medlevert).

Instruksjonene for tilkobling leveres sammen med den

eksentriske sugeenheten.

Minimumsavstanden mellom støtteoverflaten for

kokeredskapene på kokeapparatet og undersiden av

kjøkkenventilatoren må ikke være på mindre enn 50cm når

det gjelder elektriske komfyrer og 65cm når det gjelder

det følger med ledningstikk, kobles ventilatoren til en lett

tilgjengelig stikkontakt som er godkjent i henhold til gjeldende

normer. Hvis det ikke følger med ledningstikk (direkte kobling

til elnettet), eller stikkontakten ikke er lett tilgjengelig, må man

sette på en godkjent topolet bryter som garanterer fullstendig

frakobling fra elnettet i situasjonene som oppstår i kategorien

overspenning III, i henhold til installasjonsreglene.

Merk! Før man kobler ventilatoren strømkrets til elnettet og

fastslår at alt fungerer korrekt, må man alltid kontrollere at

strømledningen er korrekt montert.

Merk: Ventilatoren kan installeres både med og uten

• Kontroller at produktet har passe størrelse i forhold til

plassen du har valgt å installere det på.

• For å gjøre installasjonen lettere anbefaler vi å midlertidig

ta vekk fettfiltrene og de andre delene som kan

demonteres og gjenmonteres, slik det beskrives i denne

Disse delene gjenmonteres etter at installasjonen er

For demontering av delene se tilhørende paragrafer.

• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom

ventilatorhetten er utstyrt med dette/disse. (se også

tilhørende paragraf). Dette/disse gjenmonteres bare om

man vil bruke ventilatorhetten med resirkulering av luften.

• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks.

poser med skruer, garantipapir, o.s.v.) inne i

ventilatorhetten etter transporten. Ta det i så fall ut og ta

• Dersom det er mulig, er det best å demontere og ta vekk

møblene under og rundt ventilatorhettens

installasjonsområde for å ha bedre tilgjengelighet til

taket/veggen hvor ventilatorhetten skal installeres. Ellers

må man så langt det er mulig beskytte møblene rundt og

alle delene som berøres av installasjonen. Velg en flat

overflate og dekk den med en beskyttelse som du kan

sette ventilatorhetten og tilbehørsutstyret på.

• Koble ventilatorhetten fra strømnettet ved å bryte

strømmen på den elektriske tavlen under fasen av

elektrisk tilslutning.

• Kontroller dessuten at det er en tilgjengelig stikkontakt i

nærheten av ventilatorhettens installasjonsområde

(tilgjengelig også etter at ventilatorhetten er montert) og

at det er mulig å koble seg til en innretning for

røykavtrekk som går ut i friluft (kun med direkte avtrekk).

• Gjør alle nødvendige murarbeider (f.eks.: installasjon av

en stikkontakt og/eller boring av hull for avtrekksrør).

Ventilatorhetten er utstyrt med festeplugger som passer til de

fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert

tekniker kontrollere for å forsikre deg om at disse materialene

egner seg til din vegg/ditt tak. Veggen/taket må være sterkt

nok til å tåle ventilatorhettens vekt.

Installasjon uten skorstein

1. For å gjøre installasjonen lettere, anbefaler vi å tegne en

linje på veggen med blyant som går helt opp til taket,

3. Legg den nederste støttebøylen mot hullsjablongen, og la

den flukte med det skraverte rektangelet. Tegn av de to

ytterste hullene og bor.

Merk: Bor alltid alle hullene som er anvist på sjablongen:

de 2 øverste hullene trenges for å hekte på ventilatoren,

mens de nederste hullene (generelt 1 midt på eller flere

sidehull), er et definitivt sikkerhetsfeste.

Ta vekk hullsjablongen, sett inn veggpluggene, og fest

ventilatorens støttebøyle med 2 skruer 5x45mm.

4. Hekt ventilatoren på den nederste bøylen.

7. Fest definitivt ventilatoren til veggen (OBLIGATORISK!!).

8. Versjon med direkte avtrekk.

Koble et avtrekksrør for røykavtrekk (avtrekksrør og

festebånd er ikke medlevert, må kjøpes separat) til

tilslutningsringen over sugemotoren.

Den andre enden av avtrekksrøret må kobles til en

anordning som leder røyken ut i friluft dersom man bruker

ventilatoren med direkte avtrekk.

Versjon med resirkulering av luften.

Demonter rørforbindelsen for luftutgang, og sett på

beskyttelsesgitteret.

Advarsel! Dersom ventilatoren ikke er utstyrt med

kullfilter, må dette bestilles og monteres før bruk.

9. Sett inn frontpanelet, og utfør elektrisk tilslutning av

10. Fest frontpanelet med 6 skruer (3 på hver side).

11. Sett inn sidepanelene, og blokker dem ved å la dem gli

12. Sett inn den øverste sperrebøylen, og fest den med 2

13. Utfør elektrisk tilslutning.

Monter rammen til kullfilteret og fettfilteret/fettfiltrene igjen,

koble apparatet til strømnettet igjen gjennom det elektriske

hovedpanelet, og kontroller at ventilatoren fungerer korrekt.

Installasjon med skorstein

1. For å gjøre installasjonen lettere, anbefaler vi å tegne en

linje på veggen med blyant som går helt opp til taket,

3. Legg den nederste støttebøylen mot hullsjablongen, og la

den flukte med det skraverte rektangelet. Tegn av de to

ytterste hullene og bor.65

Merk: Bor alltid alle hullene som er anvist på sjablongen:

de 2 øverste hullene trenges for å hekte på ventilatoren,

mens de nederste hullene (generelt 1 midt på eller flere

sidehull), er et definitivt sikkerhetsfeste.

Ta vekk hullsjablongen, sett inn veggpluggene og fest

ventilatorens støttebøyle med 2 skruer 5x45mm.

4. Sett støttebøylen for skorsteinene „G“ mot veggen helt

opp til taket, og bruk denne som hullsjablong (det lille

utgravde hullet på støttebøylen, hvis det er et slikt, skal

flukte med linjen som ble tegnet opp på veggen først).

Merk av 2 hull med blyant, bor hullene (Ø8mm), og sett

5. Fest støttebøylen for skorsteinene til veggen med 2

9. Fest definitivt ventilatoren til veggen (OBLIGATORISK!!).

10. Koble et avtrekksrør for røykavtrekk (avtrekksrør og

festebånd er ikke medlevert, må kjøpes separat) til

tilslutningsringen over sugemotoren.

Den andre enden av avtrekksrøret må kobles til en

anordning som leder røyken ut i friluft dersom man bruker

ventilatoren med direkte avtrekk.

Dersom man vil bruke ventilatoren med resirkulering av

luften, må man feste deflektoren F til støttebøylen for

skorsteinene G, og koble den andre enden av

avtrekksrøret til tilslutningsringen på deflektoren F.

11. Utfør elektrisk tilslutning.

12. Sett på skorsteinen.

13. Fest skorsteinen til støttebøylen for skorsteinene G med

14. Sett inn frontpanelet, og utfør elektrisk tilslutning av

15. Skru til frontpanelet med 6 skruer (3 på hver side).

16. Sett inn sidepanelene, og blokker dem ved å la dem gli

17. Sett inn den øverste sperrebøylen, og fest den med 2

Gjenmonter dekselet til karbonfilteret og fettfilteret/-filtrene, og

kontroller at ventilatorhetten fungerer perfekt.

Beskrivelse av ventilatorhetten

7. Luftutgang (kun for bruk i filtrerende funksjon)

Bruk største hastighet ved høy dampkonsentrasjon på

kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du

begynner å lage mat og la den fortsette å virke i enda circa 15

minutter etter du er ferdig med matlagingen.

1. Tast ON/OFF Lys: trykk inn og slipp tasten for å slå av

og på lysene på forhåndsinnstilt intensitet, hold tasten

inne for å regulere lysintensiteten.

2. Tast ON (Stand by)/OFF for avtrekk.

-ON (Stand by) –tasten er påslått .

-OFF - tasten er avslått: alle betjeningsknappene unntatt

tast 1 er deaktivert.

For å innstille ventilatoren på ON (stand by) eller OFF,

skal man trykke inn tasten og vente til tasten slår seg på

eller av etter ønsket innstilling.

3. Tast for valg av sugehastighet (-styrke) 1: trykk 1

gang for å velge sugehastigheten (-styrken), trykk igjen

og hold tasten inne for å aktivere funksjonstiden på 20

minutter (tasten blinker); etter denne tiden har gått vil

ventilatoren slå seg av (Stand by).

4. Tast for valg av sugehastighet (-styrke) 2: trykk 1

gang for å velge sugehastighet (-styrke), trykk igjen og

hold tasten inne for å aktivere funksjonstiden på 15

minutter (tasten blinker); etter denne tiden har gått vil

ventilatoren slå seg av (Stand by).

5. Tast for valg av sugehastighet (-styrke) 3: trykk 1

gang for å velge sugehastighet (-styrke), trykk igjen og

hold tasten inne for å aktivere funksjonstiden på 10

minutter (tasten blinker); etter denne tiden har gått vil

ventilatoren slå seg av (Stand by).

6. Tast ON/OFF for valg av Intensiv sugehastighet (-

styrke) (tidsinnstilt): trykk på tasten for å velge

sugehastigheten (-styrken), funksjonstiden er 5 minutter,

etter denne tiden har gått vil ventilatoren slå seg av eller

minutter. Denne funksjonen forblir innstilt helt til man

trykker på tasten OFF eller en hvilken som helst tast for

valg av hastighet, som vil avbryte funksjonen COMFORT

og derimot aktivere den valgte hastigheten.

8. Tast for tilbakestilling av signaleringen for skitne

filtre: denne tasten lyser og varsler brukeren om når det

er nødvendig å foreta vedlikehold av fettfilteret og

Tasten lyser grønt: foreta vedlikehold av fettfilteret. Når

dette er utført, skal man holde tasten inne i circa 3

sekunder; tasten vil slå seg av.

Tasten lyser rødt: foreta vedlikehold av kullfilteret. Når

dette er utført, skal man holde tasten inne i circa 3

sekunder; tasten vil slå seg av.

Advarsel: ventilatoren er forhåndsinnstilt kun for varsling

(tasten lyser rødt for å vise at innstillingen er aktivert).

For å deaktivere signaleringen for kullfilteret, skal man

repetere denne operasjonen på nytt (tasten vil lyse66

Merk: Hver gang det utføres operasjoner med denne

tasten, vil den gi fra seg et bip.

Advarsel! Før enhver form for rengjøring eller vedlikehold

må ventilatorhetten frakobles strømnettet ved å dra ut

ledningen eller slå av husets hovedstrømbryter.

Ventilatoren må rengjøres jevnlig, både innvendig og utvendig

(minst så ofte som man utfører vedlikehold av fettfiltrene). Til

rengjøring benyttes en klut fuktet med et nøytralt

Unngå bruk av slipende eller etsende produkter.

Advarsel: Hvis ikke reglene for rengjøring og utskifting av

filtrene følges, kan det føre til brann. Det er derfor meget viktig

å følge denne bruksanvisningen nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle

skader på motoren, brann som skyldes manglende

vedlikehold eller andre skader som skyldes at instruksene

over ikke er blitt fulgt.

Dette må rengjøres en gang i måneden (eller når det

elektroniske systemet viser at filteret er skittent – hvis din

modell har denne funksjonen), med milde (ikke aggressive)

rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen,

Ta vekk filterdekselet ved å vri kulehåndtakene (g) som fester

Kullfilter (kun med resirkulering av luften)

Holder tilbake ubehagelige lukter fra matlaging.

Karbonfilteret kan vaskes annenhver måned (eller når det

elektroniske systemet viser at filteret er skittent – hvis din

modell har denne funksjonen) i varmt vann og med egnede

rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man

vasker det i oppvaskmaskin må det vaskes med full syklus

uten annen oppvask i maskinen).

Vri ut overflødig vann uten å ødelegge filteret, og sett det

deretter i stekeovnen ved 100°C i 10 minutter for å tørke det

Skift ut “madrassen” hvert 3. år og ellers hver gang stoffet er

For å demontere filteret, skal man gå frem i motsatt

Utskifting av lyspærer

• Sett inn den nye lyspæren ved å gå frem i motsatt

ovanpå utblåsenheten.

vedligeholdelse, skal emhætten afbrydes fra elnettet ved at

elektriske og elektroniske apparater. Bortskaf apparatet i

ved gasblus eller komfurer med både gasblus og elektriske

dimensioner til det valgte installeringssted.

• For at lette installeringen anbefales det midlertidigt at

fjerne fedtfiltrene og andre dele der kan afmonteres og

Udfør forbindelse at et rør (rør og fastgøringsbånd er ikke

kulfilter, skal dette filter bestilles og installeres før

13. Udfør elforbindelsen.

Genmontér kulfilterets ramme og fedtfilteret/fedtfilterne, ved

igen at slå strømforsyningen til ved at agere på det centrale

elpanel og kontrollér emhættens korrekte funktion.

1. Tast ON/OFF Lys: trykk inn og slipp tasten for å slå av

og på lysene på forhåndsinnstilt intensitet, hold tasten

inne for å regulere lysintensiteten.

2. Tast ON (Stand by)/OFF for avtrekk.

-ON (Stand by) –tasten er påslått .

-OFF - tasten er avslått: alle betjeningsknappene unntatt

tast 1 er deaktivert.

For å innstille ventilatoren på ON (stand by) eller OFF,

skal man trykke inn tasten og vente til tasten slår seg på

eller av etter ønsket innstilling.

3. Tast for valg av sugehastighet (-styrke) 1: trykk 1

gang for å velge sugehastigheten (-styrken), trykk igjen

og hold tasten inne for å aktivere funksjonstiden på 20

minutter (tasten blinker); etter denne tiden har gått vil

ventilatoren slå seg av (Stand by).

4. Tast for valg av sugehastighet (-styrke) 2: trykk 1

gang for å velge sugehastighet (-styrke), trykk igjen og

hold tasten inne for å aktivere funksjonstiden på 15

minutter (tasten blinker); etter denne tiden har gått vil

ventilatoren slå seg av (Stand by).

5. Tast for valg av sugehastighet (-styrke) 3: trykk 1

gang for å velge sugehastighet (-styrke), trykk igjen og

hold tasten inne for å aktivere funksjonstiden på 10

minutter (tasten blinker); etter denne tiden har gått vil

ventilatoren slå seg av (Stand by).

6. Tast ON/OFF for valg av Intensiv sugehastighet (-

styrke) (tidsinnstilt): trykk på tasten for å velge

sugehastigheten (-styrken), funksjonstiden er 5 minutter,

etter denne tiden har gått vil ventilatoren slå seg av eller

minutter. Denne funksjonen forblir innstilt helt til man

trykker på tasten OFF eller en hvilken som helst tast for

valg av hastighet, som vil avbryte funksjonen COMFORT

og derimot aktivere den valgte hastigheten.

8. Tast for tilbakestilling av signaleringen for skitne

filtre: denne tasten lyser og varsler brukeren om når det

er nødvendig å foreta vedlikehold av fettfilteret og

Tasten lyser grønt: foreta vedlikehold av fettfilteret. Når

dette er utført, skal man holde tasten inne i circa 3

sekunder; tasten vil slå seg av.

Tasten lyser rødt: foreta vedlikehold av kullfilteret. Når

dette er utført, skal man holde tasten inne i circa 3

sekunder; tasten vil slå seg av.78

Advarsel: ventilatoren er forhåndsinnstilt kun for varsling

(tasten lyser rødt for å vise at innstillingen er aktivert).

For å deaktivere signaleringen for kullfilteret, skal man

repetere denne operasjonen på nytt (tasten vil lyse

Merk: Hver gang det utføres operasjoner med denne

tasten, vil den gi fra seg et bip.

Obs! Inden der udføres nogen form for rengøring eller

at fjerne stikket fra stikkontakten, eller ved at afbryde

indersiden (mindst med samme frekvens som for

Kulfilteret kan vaskes hver anden måned (eller når

Udskift den lille madras hver 3. år, og når kluden er
