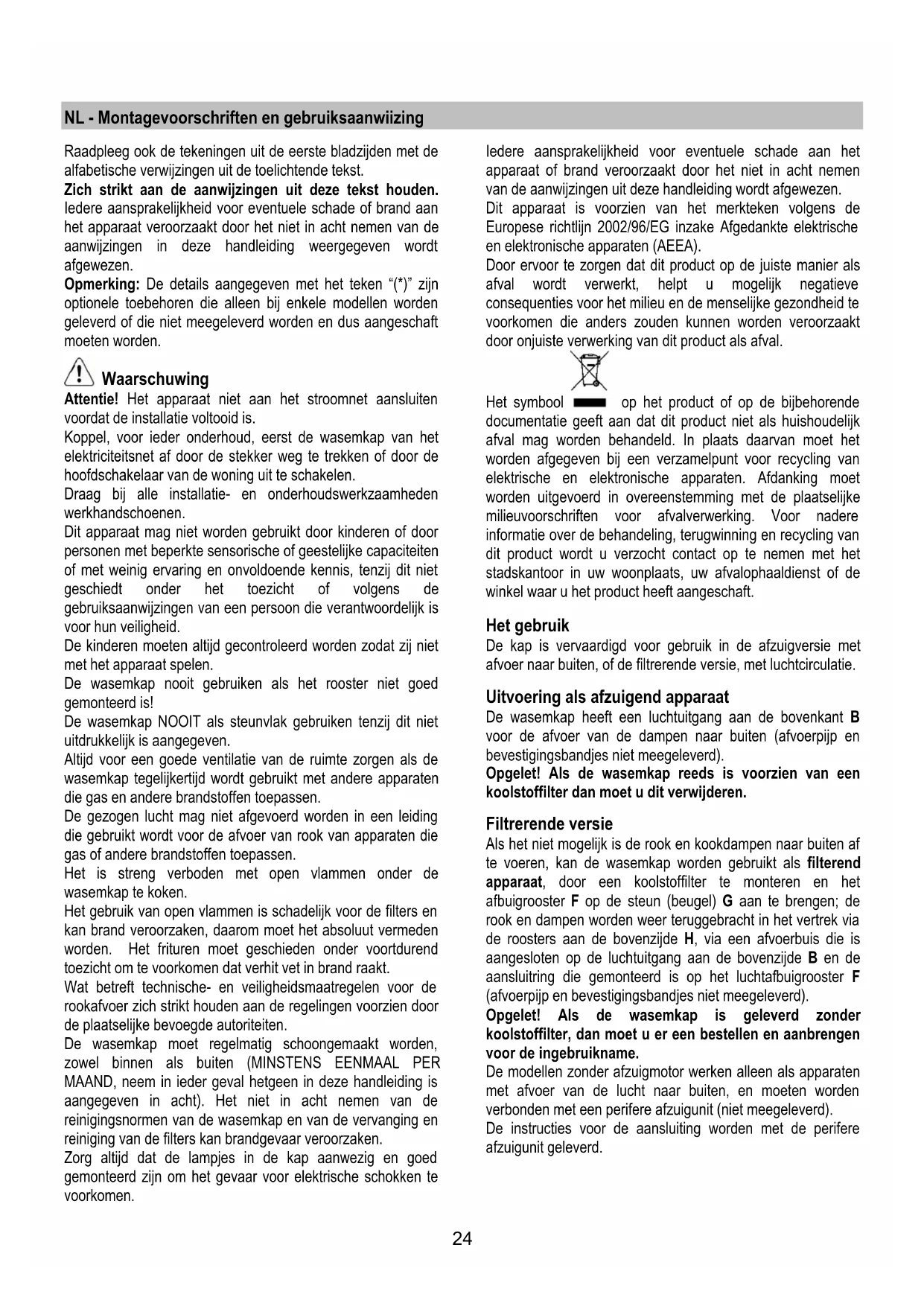

NL - Montagevoorschriften en gebruiksaanwiizing

Raadpleeg ook de tekeningen uit de eerste bladzijden met de

alfabetische verwijzingen uit de toelichtende tekst.

Zich strikt aan de aanwijzingen uit deze tekst houden.

Iedere aansprakelijkheid voor eventuele schade of brand aan

het apparaat veroorzaakt door het niet in acht nemen van de

aanwijzingen in deze handleiding weergegeven wordt

Opmerking: De details aangegeven met het teken “(*)” zijn

optionele toebehoren die alleen bij enkele modellen worden

geleverd of die niet meegeleverd worden en dus aangeschaft

Attentie! Het apparaat niet aan het stroomnet aansluiten

voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het

elektriciteitsnet af door de stekker weg te trekken of door de

hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden

Dit apparaat mag niet worden gebruikt door kinderen of door

personen met beperkte sensorische of geestelijke capaciteiten

of met weinig ervaring en onvoldoende kennis, tenzij dit niet

geschiedt onder het toezicht of volgens de

gebruiksaanwijzingen van een persoon die verantwoordelijk is

voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet

met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet

uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de

wasemkap tegelijkertijd wordt gebruikt met andere apparaten

die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd worden in een leiding

die gebruikt wordt voor de afvoer van rook van apparaten die

gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de

Het gebruik van open vlammen is schadelijk voor de filters en

kan brand veroorzaken, daarom moet het absoluut vermeden

worden. Het frituren moet geschieden onder voortdurend

toezicht om te voorkomen dat verhit vet in brand raakt.

Wat betreft technische- en veiligheidsmaatregelen voor de

rookafvoer zich strikt houden aan de regelingen voorzien door

de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden,

zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is

aangegeven in acht). Het niet in acht nemen van de

reinigingsnormen van de wasemkap en van de vervanging en

reiniging van de filters kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed

gemonteerd zijn om het gevaar voor elektrische schokken te

Iedere aansprakelijkheid voor eventuele schade aan het

apparaat of brand veroorzaakt door het niet in acht nemen

van de aanwijzingen uit deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de

Europese richtlijn 2002/96/EG inzake Afgedankte elektrische

en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als

afval wordt verwerkt, helpt u mogelijk negatieve

consequenties voor het milieu en de menselijke gezondheid te

voorkomen die anders zouden kunnen worden veroorzaakt

door onjuiste verwerking van dit product als afval.

op het product of op de bijbehorende

documentatie geeft aan dat dit product niet als huishoudelijk

afval mag worden behandeld. In plaats daarvan moet het

worden afgegeven bij een verzamelpunt voor recycling van

elektrische en elektronische apparaten. Afdanking moet

worden uitgevoerd in overeenstemming met de plaatselijke

milieuvoorschriften voor afvalverwerking. Voor nadere

informatie over de behandeling, terugwinning en recycling van

dit product wordt u verzocht contact op te nemen met het

stadskantoor in uw woonplaats, uw afvalophaaldienst of de

winkel waar u het product heeft aangeschaft.

De kap is vervaardigd voor gebruik in de afzuigversie met

afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparaat

De wasemkap heeft een luchtuitgang aan de bovenkant B

voor de afvoer van de dampen naar buiten (afvoerpijp en

bevestigingsbandjes niet meegeleverd).

Opgelet! Als de wasemkap reeds is voorzien van een

koolstoffilter dan moet u dit verwijderen.

Als het niet mogelijk is de rook en kookdampen naar buiten af

te voeren, kan de wasemkap worden gebruikt als filterend

apparaat, door een koolstoffilter te monteren en het

afbuigrooster F op de steun (beugel) G aan te brengen; de

rook en dampen worden weer teruggebracht in het vertrek via

de roosters aan de bovenzijde H, via een afvoerbuis die is

aangesloten op de luchtuitgang aan de bovenzijde B en de

aansluitring die gemonteerd is op het luchtafbuigrooster F

(afvoerpijp en bevestigingsbandjes niet meegeleverd).

Opgelet! Als de wasemkap is geleverd zonder

koolstoffilter, dan moet u er een bestellen en aanbrengen

voor de ingebruikname.

De modellen zonder afzuigmotor werken alleen als apparaten

met afvoer van de lucht naar buiten, en moeten worden

verbonden met een perifere afzuigunit (niet meegeleverd).

De instructies voor de aansluiting worden met de perifere

afzuigunit geleverd.25

De minimum afstand tussen het kookvlak van het fornuis en

het laagste deel van de afzuigkap mag niet onder de 50cm

liggen, in geval van een elektrisch fornuis en 65cm, in geval

van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een

grotere afstand wordt aangegeven moet hiermee rekening

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die

vermeld wordt op het etiket met eigenschappen, aan de

binnenkant van de wasemkap. Als de wasemkap een stekker

heeft, moet deze in een stopcontact worden gestoken dat

voldoet aan de geldende voorschriften. Heeft de kap geen

stekker (rechtstreekse verbinding met het net) of is deze niet

goed te bereiken, dan moet er een tweepolige schakelaar

worden geplaatst die de volledige ontkoppeling van het net

garandeert in het geval van een overspanning van klasse III,

in overeenstemming met de installatie normen.

Attentie! Alvorens de wasemkap weer aan het voedingsnet

aan te sluiten controleer of deze goed functioneert, controleer

altijd of de voedingskabel goed gemonteerd is.

Opmerking: de kap kan zowel met als zonder schouw

geïnstalleerd worden.

Voor de installatie:

• Controleer of het aangeschafte product, qua afmetingen,

geschikt is voor de gekozen installatie plaats.

• Om de montage te vergemakkelijken raden we aan

tijdelijk de vetfilters en de andere onderdelen die

gedemonteerd en gemonteerd kunnen worden, en dus

hieronder beschreven, te verwijderen.

• Verwijder het/de koolstoffilter/s (*) indien meegeleverd

(zie ook het betreffende hoofdstuk). Dit/deze moet/en

alleen gemonteerd worden als de afzuigkap als filterend

apparaat gebruikt wordt.

• Controleer of er, voor het vervoer, in de afzuigkap

voorwerpen zijn geplaatst (bijvoorbeeld zakjes met

schroeven (*), garantiebewijs (*) enz.), indien deze

voorwerpen aanwezig zijn haal ze eruit en bewaar ze

• Indien mogelijk, ontkoppel en verwijder de meubelen

onder en rond de installatie ruimte om de achterwand /

het plafond gemakkelijker te bereiken. Indien niet

mogelijk alle betreffende onderdelen afdekken om deze

te beschermen. Kies een vlak oppervlak plaats een

afscherming en zet hierop de wasemkap en de

meegeleverde onderdelen.

• Koppel de wasemkap tijdens het maken van de

elektrische aansluiting af van het elektriciteitsnet via de

hoofdschakelaar in uw woning.

• Controleer tevens of er in de buurt van de installatie

ruimte (op een, ook met gemonteerde kap, goed

bereikbare plaats) een stopcontact aanwezig is en of er

de mogelijkheid bestaat voor de verbinding aan een

rookafvoer naar buiten (alleen voor het afzuigende

• Voer alle nodige werkzaamheden op de muur uit (bijv.:

een elektriciteitsstopcontact en/of een doorvoeropening

voor de afvoerpijp).

De wasemkap is voorzien van bevestigingspluggen die

geschikt zijn voor de meeste muurs/plafonds. Er moet echter

contact opgenomen worden met een gekwalificeerd technicus

om u ervan te vergewissen dat de materialen geschikt zijn

voor het type muur/plafond. Het muur/plafond moet stevig

genoeg zijn om het gewicht van de kap te houden.

Installatie zonder rookkanaal

1. Trek met een potlood een lijn op de wand tot aan het

plafond. Deze lijn moet overeenkomen met de middenlijn

van het apparaat. Dit zal de installatiehandelingen

2. Plaats de boormal aan de wand: de verticale middenlijn

die op de boormal is geprint moet overeenkomen met de

middenlijn die u daarvóór op de wand heeft getrokken.

De onderste rand van de boormal moet bovendien

samenvallen met de onderste rand van de kap.

3. Plaats de onderste steunbeugel op de boormal. Zorg

ervoor dat hij met de gestippelde rechthoek samenvalt.

Teken de buitenste twee gaten en boor ze.

N.B.: Boor altijd alle gaten die op de mal zijn getekend:

de 2 bovenste gaten dienen voor de bevestiging van de

kap, terwijl de onderste gaten (over het algemeen 1

centraal gat of meerdere zijdelingse) dienen voor de

definitieve veiligheidsbevestiging.

Verwijder de boormal, steek de pluggen in de muur en

bevestig de steunbeugel van de kap met 2 schroeven 5 x

4. Hang de kap aan de onderste beugel op.

5. Regel de afstand van de kap tot de wand.

6. Regel de horizontale stand van de kap.

7. Bevestig de kap op definitieve wijze aan de wand

8. Uitvoering als afzuigend apparaat.

Sluit een buis (buis en bevestigingsriempjes niet

bijgeleverd, moeten los worden aangeschaft) voor de

afvoer van de rookgassen op de verbindingsring boven

de afzuig motoreenheid.

Het andere uiteinde van de buis moet worden

aangesloten op een mechanisme voor de afvoer van de

rookgassen naar buiten toe, in het geval u de kap in de

afzuigversie gebruikt.

Demonteer het verbindingsstuk voor de afvoer van de

lucht en bevestig het beschermingsrooster.

Opgelet! Als de wasemkap is geleverd zonder

koolstoffilter, dan moet u er een bestellen en

aanbrengen voor de ingebruikname.

9. Plaats het voorpaneel en voer de elektrische verbinding

uit van het bedieningspaneel.

10. Schroef het voorpaneel met 6 schroeven vast (3 aan elke26

11. Schuif de zijpanelen op hun plaats en blokkeer ze door

ze naar beneden te laten schuiven.

12. Plaats de bovenste blokkeringsbeugel en bevestig hem

13. Voer de elektrische verbinding uit.

Monteer het frame van het koolstoffilter en het/de vetfilter/s en

controleer of de wasemkap perfect functioneert.

Installatie met rookkanaal

1. Trek met een potlood een lijn op de wand tot aan het

plafond. Deze lijn moet overeenkomen met de middenlijn

van het apparaat. Dit zal de installatiehandelingen

2. Plaats de boormal aan de wand: de verticale middenlijn

die op de boormal is geprint moet overeenkomen met de

middenlijn die u daarvóór op de wand heeft getrokken.

De onderste rand van de boormal moet bovendien

samenvallen met de onderste rand van de kap.

3. Plaats de onderste steunbeugel op de boormal. Zorg

ervoor dat hij met de gestippelde rechthoek samenvalt.

Teken de buitenste twee gaten en boor ze.

N.B.: Boor altijd alle gaten die op de mal zijn getekend:

de 2 bovenste gaten dienen voor de bevestiging van de

kap, terwijl de onderste gaten (over het algemeen 1

centraal gat of meerdere zijdelingse) dienen voor de

definitieve veiligheidsbevestiging.

Verwijder de boormal, steek de pluggen in de muur en

bevestig de steunbeugel van de kap met 2 schroeven 5 x

4. Bevestig de beugel voor de ondersteuning van de

rookkanalen "G" aan de wand zodat hij ook tegen het

plafond steunt. Gebruik de steunbeugel van de

rookkanalen als boormal (indien aanwezig moet de kleine

opening die op de beugel zit, overeenkomen met de

voorheen op de muur getrokken lijn). Teken met een

potlood 2 gaten, boor de gaten (Ø 8 mm) en steek er de

5. Bevestig de steunbeugel van de rookkanalen aan de

wand met 2 schroeven 5 x 45 mm.

6. Hang de kap aan de onderste beugel op.

7. Regel de afstand van de kap tot de wand.

8. Regel de horizontale stand van de kap.

9. Bevestig de kap op definitieve wijze aan de wand

10. Sluit een buis (buis en bevestigingsriempjes niet

bijgeleverd, moeten los worden aangeschaft) voor de

afvoer van de rookgassen op de verbindingsring boven

de afzuig motoreenheid.

Het andere uiteinde van de buis moet worden

aangesloten op een mechanisme voor de afvoer van de

rookgassen naar buiten toe, in het geval u de kap in de

afzuigversie gebruikt. In het geval u de kap in de

afzuigversie gebruikt, dient u de steunbeugel voor de

rookkanalen G aan de deflector F te bevestigen en de

andere zijde van de buis aan te sluiten op de

verbindingsring op de deflector F.

11. Voer de elektrische verbinding uit.

12. Doe het rookkanaal op zijn plaats.

13. Bevestig het rookkanaal met 2 schroeven aan de

14. Plaats het voorpaneel en voer de elektrische verbinding

uit van het bedieningspaneel.

15. Schroef het voorpaneel met 6 schroeven vast (3 aan elke

16. Schuif de zijpanelen op hun plaats en blokkeer ze door

ze naar beneden te laten schuiven.

17. Plaats de bovenste blokkeringsbeugel en bevestig hem

Monteer het frame van het koolstoffilter en het/de vetfilter/s en

controleer of de wasemkap perfect functioneert.

Beschrijving van de wasemkap

3. Handgreep voor ontgrendeling van het vetfilter

7. Luchtuitgang (alleen voor gebruik als filterend apparaat)

In geval van een sterkere dampconcentratie een hogere

zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te

koken aan te doen en deze nog voor ongeveer 15 minuten

nadat men beëindigt heeft aan te laten.

1. Lichtschakelaar ON/OFF: deze knop drukken en

loslaten om de lichten op de vooringestelde

lichtintensiteit aan en uit te zetten, houd de knop

ingedrukt om de lichtintensiteit te regele.

2. ON(Stand by)/OFF knop

-ON (Stand by) –de Knop brandt.

-OFF - de knop brandt niet: alle bedieningen, behalve

knop 1, zijn uitgeschakeld.

Om de kap op ON (stand by) of OFF in te stellen druk op

de knop en wacht dat de knop aangaat /uitgaat

naargelang de gewenste instelling.

3. Selectieknop snelheid (zuigkracht) 1: druk 1 maal om

de snelheid (zuigkracht) te selecteren, druk nogmaals en

houd ingedrukt om de werkingsduur van 20 minuten in te

stellen (knipperende knop) daarna gaat de kap uit (Stand

4. Selectieknop snelheid (zuigkracht) 2: druk 1 maal om

de snelheid (zuigkracht) te selecteren, druk nogmaals en

houd ingedrukt om de werkingsduur van 15 minuten in te

stellen (knipperende knop) daarna gaat de kap uit (Stand

5. Selectieknop snelheid (zuigkracht) 3: druk 1 maal om

de snelheid (zuigkracht) te selecteren, druk nogmaals en

houd ingedrukt om de werkingsduur van 10 minuten in te

stellen (knipperende knop) daarna gaat de kap uit (Stand

6. ON/OFF selectieknop voor de intensieve snelheid

(zuigkracht) met timer; druk op deze knop om de

intensieve snelheid voor een tijdsduur van 5 minuten te

selecteren, daarna gaat de zuigmotor uit of keert terug op

de eerder ingestelde snelheid (zuigkracht).

7. COMFORT toets: de kap start een "cyclische werking"

voor de luchtverversing. Dit voorziet een werking van de

motor op snelheid 1 voor 5 minuten en 30 minuten op de

stand OFF van de motor. Deze werking blijft ingesteld

totdat u op de toets OFF drukt, of op een andere

willekeurige snelheidstoets. Hiermee wordt de

COMFORT functie onderbroken en zal de geselecteerde

snelheid worden geactiveerd.

8. Reset knop verzadigde filters aanwijzer: de kap geeft

aan, door het branden van deze knop, dat er

onderhoudswerkzaamheden op vetfilter en koolstoffilter

uitgevoerd moeten worden.

Groen licht: voer de onderhoudswerkzaamheden op het

vetfilter uit, houd vervolgens de knop ongeveer 3

seconden lang ingedrukt, de knop gaat uit.

Rood licht: voer de onderhoudswerkzaamheden op het

koolstoffilter uit, houd vervolgens de knop ongeveer 3

seconden lang ingedrukt, de knop gaat uit.

Attentie: de kap is alleen ingesteld voor de aanwijzing

Om de aanwijzing van het koolstoffilter te activeren:

Zet de kap op OFF, druk 3 seconden lang op knop 8 (de

knop wordt rood hetgeen aangeeft dat de instelling plaats

heeft gehad). Om de verzadigd koolstoffilter aanwijzing

weer uit te schakelen voer deze handeling opnieuw uit

(de knop wordt groen).

Opmerking: Een pieptoon geeft elke handeling die met

deze knop uitgevoerd wordt aan..

Attentie! Koppel, voor ieder onderhoud, eerst de

wasemkap van het elektriciteitsnet af door de stekker weg

te trekken of door de hoofdschakelaar van de woning uit

De kap moet regelmatig schoon gemaakt worden, zowel

binnen als buiten (tenminste met dezelfde regelmaat waarmee

de vetfilters gereinigd worden). Gebruik voor het reinigen een

doek die u vochtig maakt met een beetje neutraal vloeibaar

reinigingsmiddel. Gebruik geen producten die schuurmiddelen

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het

apparaat en vervanging resp. reiniging van de filters niet

opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist

De fabrikant is niet aansprakelijk voor schade aan de motor of

schade t.g.v. brand die het gevolg zijn van ondeskundig

onderhoud of niet opvolgen van de bovengenoemde

veiligheidsvoorschriften.

Moet eenmaal per maand worden gereinigd (of als de

aanwijzer verzadigde filters – indien aanwezig op het model in

Uw bezit – deze noodzaak aangeeft) met neutrale

reinigingsmiddelen, met de hand of in de vaatwasmachine op

lage temperaturen en met een kort programma. Door hem in

de vaatwasmachine te wassen kan het metalen vetfilter

ontkleuren, maar dit is niet van invloed op de eigenschappen,

die beslist niet veranderen.

Verwijder het filterhouder frame door de onderdelen (g), die

het aan de wasemkap bevestigen, 90° te draaien.

Koolstoffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

Het koolstoffilter kan om de twee maanden gewassen worden

(of als de filter verzadiging indicatie – indien aanwezig op het

model in Uw bezit – deze noodzaak aangeeft) in warm water

en met geschikte reinigingsmiddelen of in de vaatwasmachine

op 65°C (in het geval van een reiniging in de vaatwasmachine

voer een volledige wascyclus uit zonder vaten).

Verwijder het overtollige water zonder het filter te

beschadigen, daarna het matje 10 minuten lang in de oven op

100°C doen om het goed te drogen.

Vervang het matje om de 3 jaar en elke keer dat het

Plaats het matje rondom het vetfilter en bevestig het met de

speciale blokkeringselementen.

Zet de bovenste dop op zijn plaats en bevestig hem met de

Voor de demontage voert u bovenstaande handelingen in

omgekeerde volgorde uit.

Attentie! Alvorens de lampjes aan te raken controleer eerst of

• Met een kleine rechte schroevedraaier, een hefwerking

op de randen van het lampje uitvoeren om dit te

• Het lampje verwijderen en vervangen met een nieuw

lampje van 12V 20W MAX 30° Ø35 12V GU4.

• De vervanging en de montage van het lampje in de

tegengestelde volgorde uitvoeren.

Als de verlichting niet werkt, controleer dan of de lampjes

goed op hun plaats zitten alvorens de assistentiedienst te
