РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SPACE EDS DIGITAL R WHA78 ELICA

a assistência técnica.40

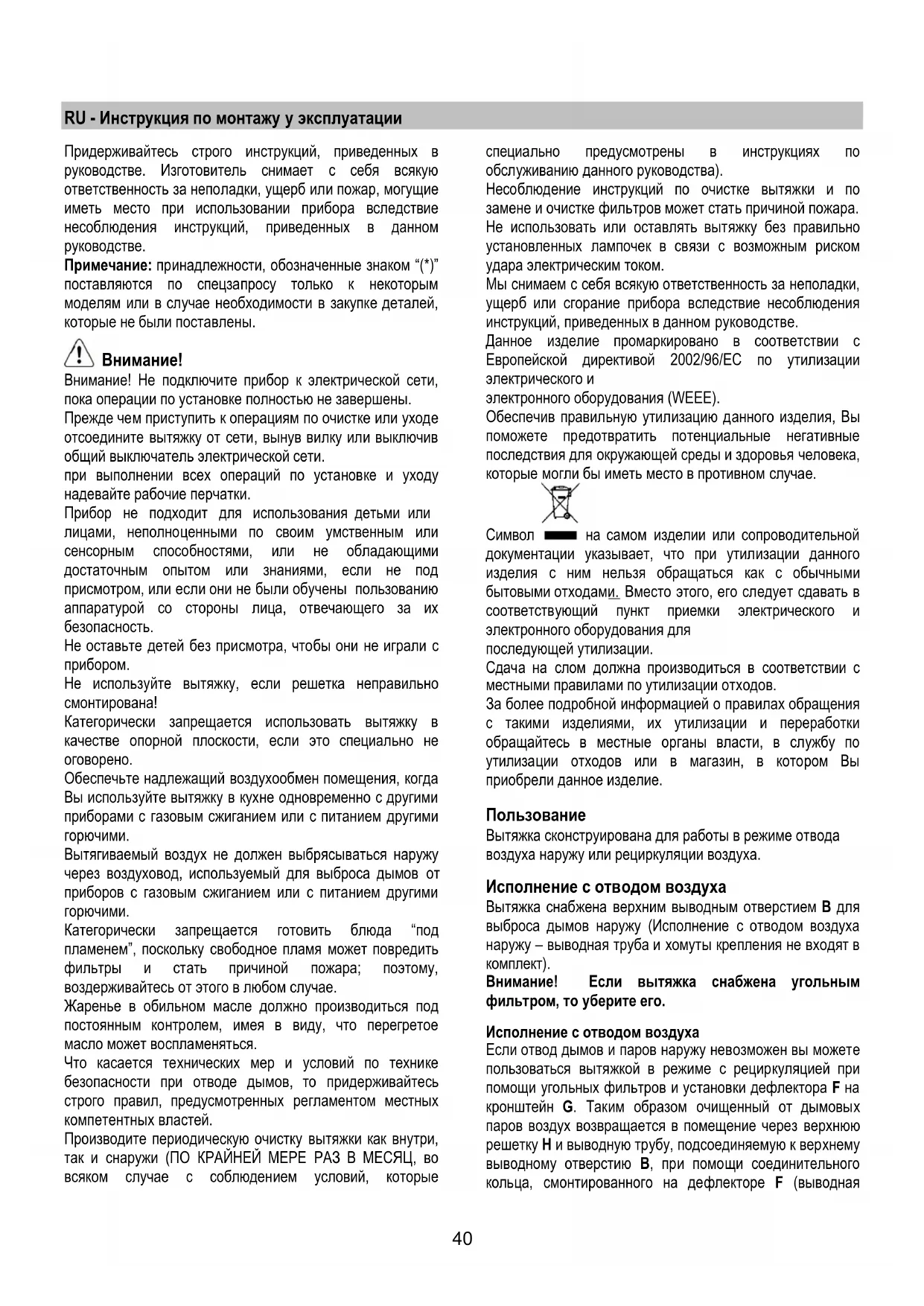

RU - Инструкция по монтажу у эксплуатации

Придерживайтесь строго инструкций, приведенных в

руководстве. Изготовитель снимает с себя всякую

ответственность за неполадки, ущерб или пожар, могущие

иметь место при использовании прибора вследствие

несоблюдения инструкций, приведенных в данном

Примечание: принадлежности, обозначенные знаком “(*)”

поставляются по спецзапросу только к некоторым

моделям или в случае необходимости в закупке деталей,

Внимание! Не подключите прибор к электрической сети,

пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходе

отсоедините вытяжку от сети, вынув вилку или выключив

общий выключатель электрической сети.

при выполнении всех операций по установке и уходу

надевайте рабочие перчатки.

Прибор не подходит для использования

лицами, неполноценными по своим умственным или

сенсорным способностями, или не обладающими

достаточным опытом или знаниями, если не под

присмотром, или если они не были обучены пользованию

аппаратурой со стороны лица, отвечающего за их

Не оставьте детей без присмотра, чтобы они не играли с

Не используйте вытяжку,

если решетка неправильно

Категорически запрещается использовать вытяжку в

качестве опорной плоскости, если это специально не

Обеспечьте надлежащий воздухообмен помещения, когда

Вы используйте вытяжку в кухне одновременно с другими

приборами с газовым сжиганием или с питанием другими

Вытягиваемый воздух не должен выбрясываться наружу

через воздуховод, используемый для выброса дымов

приборов с газовым сжиганием или с питанием другими

Категорически запрещается готовить блюда “под

пламенем”, поскольку свободное пламя может повредить

фильтры и стать причиной пожара; поэтому,

воздерживайтесь от этого в любом случае.

Жаренье в обильном масле должно производиться под

постоянным контролем, имея в виду, что перегр етое

масло может воспламеняться.

Что касается технических мер и условий по технике

безопасности при отводе дымов, то придерживайтесь

строго правил, предусмотренных регламентом местных

компетентных властей.

Производите периодическую очистк у вытяжки как внутри,

так и снаружи (ПО КРАЙНЕЙ МЕРЕ РАЗ В МЕСЯЦ, во

всяком случае с соблюдением условий, которые

специально предусмотрены в инструкциях по

обслуживанию данного руководства

Несоблюдение инструкций по очистке вытяжки и по

замене и очистке фильтров может стать причиной пожара.

Не использовать или оставлять вытяжку без правильно

установленных лампочек в связи с возможным риском

удара электрическим током.

Мы снимаем с себя всякую ответственность за неполадки,

ущерб или сгорание прибора вследствие несоблюдения

инструкций, приведенных в данном

Данное изделие промаркировано в соответствии с

Европейской директивой 2002/96/EC по утилизации

электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы

поможете предотвратить потенциальные негативные

последствия для окружающей среды и здоровья человека,

которые могли бы иметь место в противном случае.

на самом изделии или сопроводительной

документации указывает, что при ут илизации данного

изделия с ним нельзя обращаться как с обычными

Вместо этого, его следует сдавать в

соответствующий пункт приемки электрического и

электронного оборудования для

последующей утилизации.

Сдача на слом должна производиться в соответствии с

местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения

с такими изделиями, их утилизации и переработки

обращайтесь в местные органы власти, в службу

утилизации отходов или в магазин, в котором Вы

приобрели данное изделие.

Вытяжка сконструирована для работы в режиме отвода

воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

Вытяжка снабжена верхним выводным отверстием B для

выброса дымов наружу (Исполнение с отводом воздуха

наружу – выводная труба и хомуты крепления не входят в

Внимание! Если вытяжка снабжена угольным

фильтром, то уберите его.

Исполнение с отводом воздуха

Если отвод дымов и паров наружу невозможен вы можете

пользоваться вытяжкой в режиме

помощи угольных фильтров и установки дефлектора F на

кронштейн G. Таким образом очищенный от дымовых

паров воздух возвращается в помещение через верхнюю

решетку Н и выводную трубу, подсоединяемую к верхнему

выводному отверстию B, при помощи соединительного

кольца, смонтированного на дефлекторе F (выводная41

труба и хомуты крепления не входят в комплект поставки).

Внимание! Если вытяжка не снабжена угольным

фильтром, то закажите и установите его перед

Модели вытяжек без моторного блока могут работать в

одном режиме отвода воздуха наружу, поэтому они

должны быть подсоединены к внешней вытяжной

установке (не входит в поставку).

соединениям поставляются с

периферийным вытяжным узлом.

Расстояние нижней грани вытяжки над опорной

плоскостью под сосуды на хуконной плите должно быть не

менее 50cm – для электрических плит, и не менее 65cm

для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено

бόльшее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению,

указанному на табличке технических данных, которая

размещена внутри прибора. Если вытяжка снабжена

вилкой, подключите ее к штепсельному разъему,

отвечающему действующим правилам, который должен

быть расположен в легко доступном месте. Если же

вытяжка не снабжена вил кой (для прямого подключения к

сети), или штепсельный разъем не расположен в

доступном месте, то используйте надлежащий

двухполюсный выключатель, обеспечивающий полное

размыкание сети при возникновении условий

перенапряжения 3-ей категории, в соответствии с

инструкциями по установке.

ВНИМАНИЕ: прежде чем подключить к сети питани я

электрическую систему вытяжки и проверить исправное

функционирование ее убедитесь в том, что кабель

питания правильно смонтирован.

Примечание: вытяжка может быть установлена как с

дымоходом, так и без него.

Перед началом монтажа:

• Проверьте, чтобы размеры приобретенного Вами

изделия подходили к выбранному месту его монтажа.

• Для облегчения монтажа рекомендуем временно

снять фильтры-жироуловители и другие

комплектующие, съем и повторная установка которых

допускается и описывается в данном тех

Эти комплектующие восстанавливаются на свои

места по завершении монтажа вытяжки.

Описание порядка их съема смотрите в

соответствующих разделах.

• Снимите угольный фильтр/ы, если они имеются

(смотрите также соответствующий раздел). Фильр/ы

устанавливаются обратно, только если Вы хотите

использовать вытяжку в режиме рециркуляции.

• Проверьте , чтобы внутри вытяжки не

предметов, помещенных туда на время ее

транспортировки) (например, пакетиков с шурупами,

листков гарантии и т.д.), если они имеются, выньте их

• По возможности отсоедините и отодвиньте кухонные

элементы, расположенные под вытяжкой и рядом с

зоной ее монтажа, для обеспечения более

свободного доступа к потолку/стенам, к которым

будет крепиться вытяжка. Если это невозможно, как

можно тщательнее предохраните мебель и прочие

предметы на вр емя монтажа. Выберите ровную

поверхность, покройте ее защитным покрытием и

разложите на ней вытяжку и крепежные детали.

• Для подключения вытяжки к сети электропитания

отключите напряжение на общем электрическом

• Проверьте также, чтобы

рядом с зоной монтажа

вытяжки (в зоне, доступной также после монтажа

вытяжки) имелась сетевая розетка и отверстие для

дымохода, отводящее дым на улицу (только в

• Выполните все необходимые работы (например:

установка сетевой розетки и/или проделывание

отверстия для дымоходной трубы).

Вытяжка снабжена дюбелями для крепления ее в

стен/потолков. Однако, необходимо

обратиться к квалифицированному технику и убедиться в

том, что материалы пригодны для данного типа стены/

потолка. Стена/потолок должны обладать достаточной

прочностью с учетом массы прибора.

1. Карандашом проведите на стене линию до потолка,

соответствующую середине, что облегчит вам

операции по монтажу.

Приложите к стене лекало: ве ртикальная линия,

обозначающая сере дину, проштампованная на

лекале, до лжна совпасть с центральной линией,

проведенной на стене. Кроме того нижний край

лекала должен совпасть с нижним краем вытяжки.

3. Приложите нижнюю крепежную скобу к лекалу так,

чтобы оно совпало с отмеченным прямоугольником,

отметьте два внешний отверстия и просверлите

Примечание: Всегда просверливайте все отверстия,

отмеченные на лекале: 2 верхних отве рстия служат

для крепления вытяжки, а два нижних (обычно 1

центральное или несколько боковых) служат для

окончательного и предохранительного крепления.

Уберите лекало, вставьте вкладыши в отверстия в

стене и закрутите 2 шурупами 5х45 мм крепежную

4. Навесьте вытяжку на

5. Отрегулируйте расстояние вытяжки от стены.

6. Выровняйте вытяжку горизонтально.

7. Окончательно закрепите вытяжку к стене

8. Исполнение с отводом воздуха.

Подсоедините трубу (трубу и крепежные хомуты не

входят в комплект, их необходимо приобрести

отдельно) дымоудаления к соединительному кольцу,

расположенному над двигателем вытяжки.

Другой конец дымохода подсоединяется к устройству

дымоудаления в атмосферу, если вытяжка

используется в отводном режиме.

Исполнение с отводом воздуха.

Снимите патрубок возврата

воздуха в помещение и

установите защитную решетку.

Внимание! Если вытяжка не снабжена угольным

фильтром, то за ка жите и установите его перед

9. Установите переднюю панель и подсоедините

провода к консоли управления.

10. Закрепите переднюю панель 6 шурупами (по 3 с

11. Установите боковые панели и закрепите их, опустив

верхнюю блокировочную скобу и

закрепите ее 2 шурупами.

13. Выполните электропроводку.

Установите вновь держатель угольного фильтра и

фильтр/ы задержки жира и проверьте исправное

функционирование вытяжки.

1. Карандашом проведите на стене линию до потолка,

соответствующую середине, что облегчит вам

операции по монтажу .

2. Приложите к стене лекало:

обозначающая середину, проштампованная на

лекале, должна совпасть с центральной линией,

проведенной на стене. Кроме того нижний край

лекала должен совпасть с нижним краем вытяжки.

3. Приложите нижнюю крепежную скобу к лекалу так,

чтобы оно совпало с отмеченным прямоугольником,

отметьте два внешний отверстия и просверлите их.

Примечание: Всегда просверливайте

отмеченные на лекале: 2 верхних отверстия служат

для крепления вытяжки, а два нижних (обычно 1

центральное или несколько боковых) служат для

окончательного и предохранительного крепления.

Уберите лекало, вставьте вкладыши в отверстия в

стене и закрутите 2 шурупами 5х45 мм крепежную

4. Приложите крепежную скобу дымоходов «G» к стене,

к потолку. Используйте крепежную

скобу дымоходов в качестве схемы для сверления

отверстий (если она имеется, маленькое отверстие в

скобе должно совпасть с линией, проведенной ранее

на стене) и отметьте карандашом 2 отверстия.

Просверлите отверстия (Ø8 мм) и вставьте в них

5. Прикрепите крепежную скобу дымоходов к стене 2

Навесьте вытяжку на нижнюю скобу.

7. Отрегулируйте расстояние вытяжки от стены.

8. Выровняйте вытяжку горизонтально.

9. Окончательно закрепите вытяжку к стене

10. Подсоедините трубу (трубу и крепежные хомуты не

входят в комплект, их необходимо приобрести

отдельно) дымоудаления к соединительному кольцу,

расположенному над двигателем вытяжки.

Другой конец дымохода подсоединяется к

дымоудаления в атмосферу, если вытяжка

используется в отводном режиме. Если вы хотите

использовать вытяжку в режиме рециркуляции,

прикрепите к крепежной скобе дымоходов G

отражатель F и подсоедините другой конец дымохода

к соединительному кольцу, расположенному на

11. Выполните электропроводку.

12. Установите дымоход.

13. Прикрепите дымоход 2 шурупами к крепежной скобе

14. Установите переднюю панель и подсоедините

провода к консоли управления.

15. Закрепите переднюю панель 6 шурупами (по 3 с

16. Установите бо ковые панели и закрепите их, опустив

17. Установите верхнюю блокировочную скобу и

закрепите ее 2 шурупами.

Установите вновь держатель угольного фильтра и

фильтр/ы задержки жира и проверьте исправное

1. Панель управления

2. Фильтр задержки жира

3. Ручка отцепления фильтра задержки жира

6. Камин телескопический

7. Вывод воздуха (только в режиме рециркуляции )

Пользуйтесь интенсивным режимом работы вытяжки в

случае особо высокой концентрации кухонных испарений.

Мы рекомендуем включить вытяжку за 5 минут до начала

процесса приготовления пищи и оставить ее включенной в

течение 15 минут приблизительно по окончании процесса.

1. Кнопка ВКЛ./ВЫКЛ. освещения: нажмите и

отпустите кнопку для включения и выключения

освещения с заданной мощностью, держите кнопку43

нажатой для настройки мощности освещения.

2. Кнопка ВКЛ.(Stand by)/ВЫКЛ. всасывания

- ВКЛ. (Stand by) - Кнопка горит.

- ВЫКЛ. - кнопка выклчена: все управления

за исключением кнопки 1 отключены.

Для настройки вытяжки на ВКЛ.(stand by) или на

ВЫКЛ. нажмите кнопку и подождите, пока кнопка

загорится или погаснет в зависимости от нужной

скорости (мощности) вытяжки

1: нажмите кнопку 1 раз для выбора скорости

(мощности) вытяжки, нажмите кнопку еще раз и

держите ее нажатой для включения

продолжительности работы в течение 20 минут

(кнопка мигает), после чего вытяжка отключится

4. Кнопка настройки скорости (мощности) вытяжки

2: нажмите кнопку 1 раз для выбора скорости

(мощности) вытяжки, нажмите кнопку

держите ее нажатой для включения

продолжительности работы в течение 15 минут

(кнопка мигает), после чего вытяжка отключится

5. Кнопка настройки скорости (мощности) вытяжки

3: нажмите кнопку 1 раз для выбора скорости

(мощности) вытяжки, нажмите кнопку еще раз и

держите ее нажатой для включения

продолжительности работы в течение 10 минут

кнопка мигает), после чего вытяжка отключится

6. Кнопка ВКЛ./ВЫКЛ. настройки скорости

(мощности) интенсивной вытяжки

(запрограммированной): нажмите эту кнопку для

настройки скорости (мощности) всасывания. Вытяжка

будет работать в течение 5 минут, после чего

вытяжка отключается и переключается на ранее

заданную скорость (мощность) всасывания.

7. Кнопка COMFORT: вытяжка переключается на

воздухообмена, который предусматривает работу

двигателя на 1-ой скорости в течение 5 минут и

отключение двигателя на 30 минут. Данный режим

остается включенным вплоть до нажима кнопки

ВЫКЛ. или любой кнопки скорости, что отключит

функцию COMFORT и переключит вытяжку на работу

с заданной скоростью.

8. Кнопка сброса сигнала засорения фильтров: когда

кнопка, вытяжка извещает

пользователя о необходимости произвести чистку

фильтров-жироуловителей и угольного фильтра.

Кнопка горит зеленым светом: произведите чистку

фильтров-жироуловителей, после чего нажмите

кнопку примерно на 3 секунды, кнопка погаснет.

Кнопка горит красным светом: произведите чистку

угольного фильтра, после чего нажмите кнопку

примерно на 3 секунды, кнопка погаснет.

сигнализацию засорения фильтра-жироуловителя.

Для подключения сигнализации засорения

угольного фильтра: Переключите вытяжку на

ВЫКЛ., нажмите кнопку 8 на 3 секунды (кнопка

загорается красным светом, сигнализируя

выполненную команду). Для отключения

сигнализации засорения угольного фильтра вновь

повторите эту операцию (кнопка загорается зеленым

Примечание: Звуковой сигнал каждый раз отмечает

операции, выполненные при помощи этой кнопки.

Внимание! Прежде чем выполнить любую операцию

по чистке или техническому обслуживанию,

отсоедините вытяжку от электросети, отсоединяя

вилку или главный выключатель помещения.

Вытяжка должна подвергаться частой очистке как внутри,

так и снаружи (по крайней мере с той же периодичностью,

что и уход за фильтрами для задержки жира). Для чистки

используйте специальную тряпку, смоченную

нейтральным жидким моющим средством. Не применяйте

средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание: Не соблюдение правил чистки прибора

замены фильтров может привести к риску возникновения

пожара. Поэтому рекомендуем соблюдать приведенные

Снимается любая ответственность в связи с возмож ными

повреждениями двигателя и с пожара ми, возникшими

вследствие неправильного ремонта или несоблюдения

вышеописанных предупреждений.

Фильтры задержки жира

Фильтр следует зачищать ежемесячно (или когда система

индикации насыщения фильтров, если она имеется в

Вашей модели, указывает на данную необходимость )

неагрессивными моющими средствами, вручную или в

посудомоечной машине при низкой температуре и

экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место

некоторое обесцвечивание фильтра задержки жира, но

фильтрующая характеристика остается абсолютно

Снимите опорную раму под фильтр, повернув на 90°

рукоятки (g), которые крепят его к вытяжке.

Угольный фильтр (только в режиме

Удаляет неприятные запахи кухни.

Угольный фильтр можно промывать через каждые два

месяца, или каждый раз, когда система сигнализации

насыщения фильтров (если имеющаяся у Вас моде ль

снабжена ею) указывает на эту необходимость. Мойте

фильтр в теплой воде с надлежащими моющими44

средствами или в посудомоечной ма шине при

температуре 65°С (в последнем случае, выполните

полный цикл мойки без посуды внутри машины).

Удалите избыточную воду осторожно, чтобы не повредить

фильтр, после чего дайте фильтру окончательно сохнуть

в сушилке в течение 10 минут при температуре 100°С.

Заменяйте фильтровальный элемент через каждые 3 года

обнаруживается повреждение

Поместите прокладку вокруг фильтра-жироуловителя и

закрепите ее специальными крепежными элементами.

Вставьте верхнюю заглушку и закрепите ее

блокировочной пружиной.

Для демонтажа выполните вышеописанные операции в

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь

в том, что они остыли.

• Выньте лампу при помощи небольшой отвертки с

ножевой головкой или подобного инструмента.

• Замените перегоревшую лампу.

• Используйте лишь новую галогенную лампу типа, на

12 В, 20 Вт 30є Ж35 12В GU4.

• Вставьте новую лампу, выполнив

обратной последовательности.

Если система подсветки не работает, проверьте

корректную установку ламп в гнездах, прежде чем

обратиться в центр технической помощи.45

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
