MANUAL DE USUARIO BELT BLF55 ELICA

ES Montaje y modo de empleo

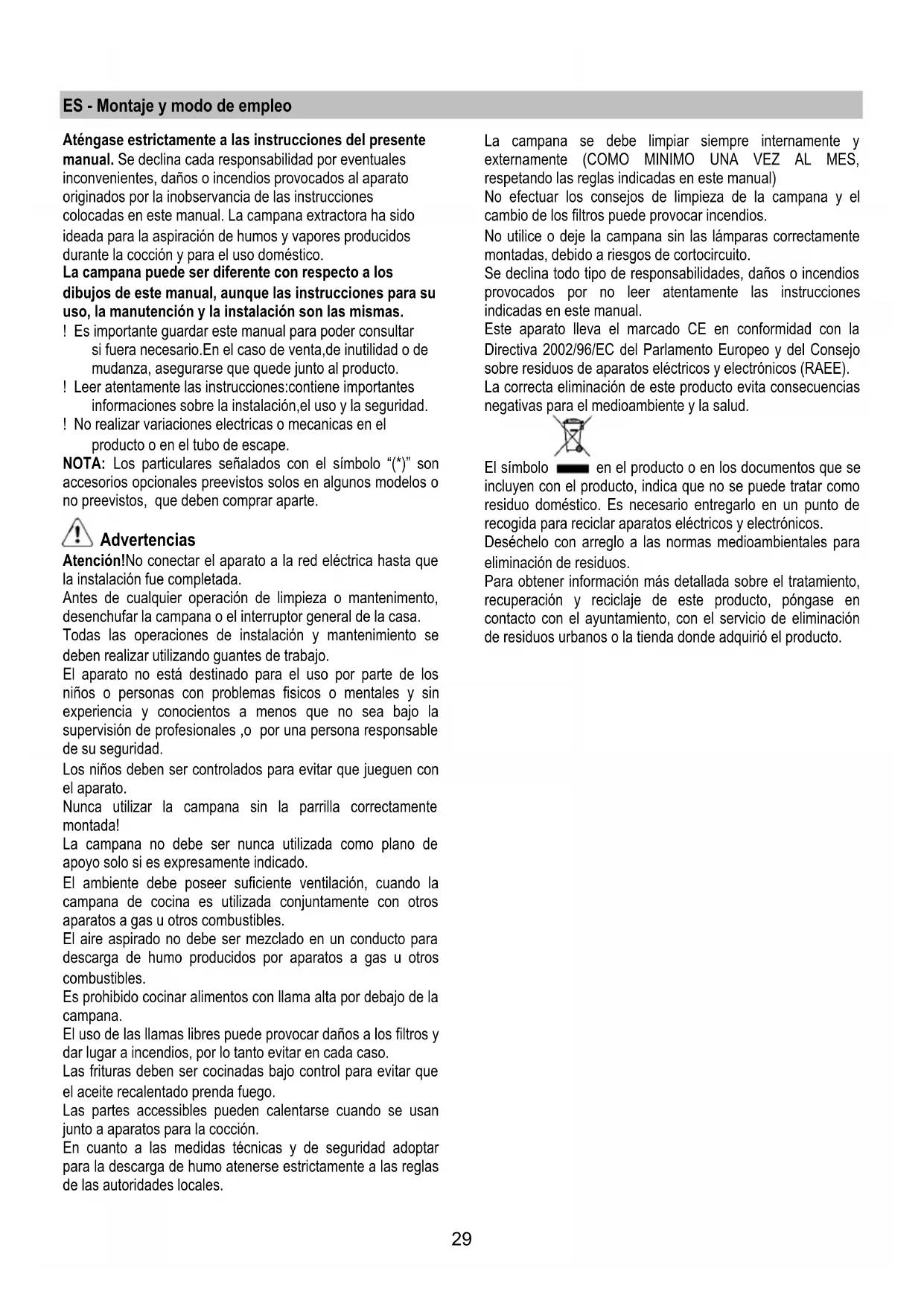

ES - Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente

manual. Se declina cada responsabilidad por eventuales

inconvenientes, daños o incendios provocados al aparato

originados por la inobservancia de las instrucciones

colocadas en este manual. La campana extractora ha sido

ideada para la aspiración de humos y vapores producidos

durante la cocción y para el uso doméstico.

La campana puede ser diferente con respecto a los

dibujos de este manual, aunque las instrucciones para su

uso, la manutención y la instalación son las mismas.

! Es importante guardar este manual para poder consultar

si fuera necesario.En el caso de venta,de inutilidad o de

mudanza, asegurarse que quede junto al producto.

! Leer atentamente las instrucciones:contiene importantes

informaciones sobre la instalación,el uso y la seguridad.

! No realizar variaciones electricas o mecanicas en el

producto o en el tubo de escape.

NOTA: Los particulares señalados con el símbolo “(*)” son

accesorios opcionales preevistos solos en algunos modelos o

no preevistos, que deben comprar aparte.

Atención!No conectar el aparato a la red eléctrica hasta que

la instalación fue completada.

Antes de cualquier operación de limpieza o mantenimento,

desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalación y mantenimiento se

deben realizar utilizando guantes de trabajo.

El aparato no está destinado para el uso por parte de los

niños o personas con problemas fisicos o mentales y sin

experiencia y conocientos a menos que no sea bajo la

supervisión de profesionales ,o por una persona responsable

Los niños deben ser controlados para evitar que jueguen con

Nunca utilizar la campana sin la parrilla correctamente

La campana no debe ser nunca utilizada como plano de

apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilación, cuando la

campana de cocina es utilizada conjuntamente con otros

aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para

descarga de humo producidos por aparatos a gas u otros

Es prohibido cocinar alimentos con llama alta por debajo de la

El uso de las llamas libres puede provocar daños a los filtros y

dar lugar a incendios, por lo tanto evitar en cada caso.

Las frituras deben ser cocinadas bajo control para evitar que

el aceite recalentado prenda fuego.

Las partes accessibles pueden calentarse cuando se usan

junto a aparatos para la cocción.

En cuanto a las medidas técnicas y de seguridad adoptar

para la descarga de humo atenerse estrictamente a las reglas

de las autoridades locales.

La campana se debe limpiar siempre internamente y

externamente (COMO MINIMO UNA VEZ AL MES,

respetando las reglas indicadas en este manual)

No efectuar los consejos de limpieza de la campana y el

cambio de los filtros puede provocar incendios.

No utilice o deje la campana sin las lámparas correctamente

montadas, debido a riesgos de cortocircuito.

Se declina todo tipo de responsabilidades, daños o incendios

provocados por no leer atentamente las instrucciones

indicadas en este manual.

Este aparato lleva el marcado CE en conformidad con la

Directiva 2002/96/EC del Parlamento Europeo y del Consejo

sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias

negativas para el medioambiente y la salud.

en el producto o en los documentos que se

incluyen con el producto, indica que no se puede tratar como

residuo doméstico. Es necesario entregarlo en un punto de

recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para

eliminación de residuos.

Para obtener información más detallada sobre el tratamiento,

recuperación y reciclaje de este producto, póngase en

contacto con el ayuntamiento, con el servicio de eliminación

de residuos urbanos o la tienda donde adquirió el producto.30

La campana extractora ha sido ideada para la aspiración de

humos y vapores producidos durante la cocción y para el uso

La campana està diseñada para ser utilizada tanto en la

forma de extracciòn como para la forma filtrante de interior.

El vapor viene evacuado hacia el externo a traves de un tubo

de escape introducido en el laro de sujeccion que se encuntra

arriba de la campana.

El diametro del tubo de escape debe ser igual al diametro del

En la parte horizontal, el tubo debe tener una ligera

inclinación hacia el alto

Conectar la campana en los tubos y en los orificios de escape

de pared con diámetro equivalente a la salida del aire (brida

El uso de tubos u orificios de escape de pared con diámetro

inferior, determinará una reducción de los rendimientos de la

aspiración y un drástico aumento del ruido.

Se declina cada responsabilidad.

! Utilice un conducto cuya longitud sea la mínima

! Utilice un conducto con el menor número posible de

curvas (ángulo máximo de la curva: 90°).

! Evite los cambios drásticos en la sección del conducto

! Utilice un conducto cuyo interior sea lo más liso posible.

! El material del conducto debe estar aprobado de

conformidad con las normativas.

Se debe utilizar un filtro de carbón activo, disponible del

vuestro proveedor.El aire aspirado viene reciclado antes de

expulsarlo en el ambiente a través de la parrilla superior.

La distancia mínima entre la superficie de cocción y la parte

más baja de la campana no debe ser inferior a 45cm en el

caso de cocinas electricas y de 65cm en el caso de cocinas a

Si las instrucciones para la instalación del dispositivo para

cocinar con gas especifican una distancia mayor, hay que

tenerlo en consideración.

La tensión de red debe corresponder con tensión indicada en

la etiqueta colocada en el interior de la campana.Si es

suministrada con un enchufe, conectar la campana a un

enchufe conforme a las normas en vigor y colocarlo en una

zona accesible, aun después de la instalación. Si no es

suministrada con enchufe (conexión directa a la red) o clavija

y no es posible situarla en un lugar accesible, aun después de

la instalación, colocar un interruptor bipolar de acuerdo con

las normativas, para asegurarse la desconexión completa a la

red en el caso de la categoria de alta tensión III, conforme con

las reglas de instalación.

Atención! Antes de reconectar el circuito de la campana a la

red y de verificar el correcto funcionamiento, controlar

siempre que el cable de red fue montado correctamente.

La campana está provista de un cable de alimentación

especial; si el cable se daña, solicite uno nuevo al Servicio de

Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, sea de las

dimensiones apropiadas para la zona de instalación

• Quitar el/los filtro/s al carbón activo (*) si es provisto (ver

el párrafo relativo).

Este/tos va/van montado/s nuevamente si se desea

utilizar la campana en versión filtrante.

• Verificar que en el interior de la campana no hayan (por

motivos de transportes) materiales suministrados ( como

por ejemplo bolsas con tornillos (*), garantias (*) etc,),

eventualmente quitarlos y conservarlos.

• Si es posible desconectar o quitar los muebles debajo y

alrededor del área de instalación de la campana para

tener una mejor accesibilidad a la / pared al/techo, donde

será instalada la campana. De todas maneras, proteger

los muebles y todas las partes necesarias para la

instalación. Escoger una superficie plana y cubrirla con

una protección donde apoyar las piezas metálicas.

• Verificar además que en la zona cerca de la zona de

instalación de la campana (con la campana montada)

sea disponible un enchufe eléctrico y una descarga para

el humo hacia el exterior (solo para la versión aspirante).

• Ejecutar todos los trabajos de mampostería necesarios (

ej.: instalación de una toma de corriente y/o agujero para

el pasaje del tubo de descarga).

La campana está dotada con tacos de fijación adecuados a la

mayor parte de paredes/techos. De cualquier modo, conviene

consultar a un técnico calificado para tener la certeza de que

los materiales son adecuados a la pared / techo. La pared / el

techo debe ser lo suficientemente fuerte para sostener el

En el caso de presencia de paneles y/o paredes y/o armarios

laterales, verificar que el espacio sea suficiente para montar

la campana y que sea facil el acceso al panel de los mandos.31

Sólo para algunos modelos

Cómo accesorio opcional puede ser adquirida una chimenea

estética, verifique con el revendedor autorizado si el modelo

que usted posee prevé esta posibilidad.

Se aconseja instalar la campana después de haber adquirido

la chimenea para verificar con seguridad la instalación más

Usar la potencia de aspiraciòn mayor en caso de particular

concentraciòn de vapores de cocina. Aconcejamos de

encender la aspiraciòn 5 minutos antes de iniciar a cocinar y

dejarla en funciòn por otros 15 minutos aproximadamente.

T2. Decremento velocidad

Presionando el botón "T2" se obtiene el decremento de

la velocidad, desde la velocidad 4 (intensiva) hasta la

Presionando el botón "T2" durante el funcionamiento a

velocidad 1, la campana pasa al estado OFF.

T3 Incremento velocidad

Presionando el pulsador T3 la campana pasa del estado

OFF a la velocidad 1.

Presionando el pulsador (campana en estado ON) se

incrementa la velocidad del motor desde la velocidad 1

hasta la velocidad 4 (intensiva).

Para cada velocidad se enciende el correspondiente led.

Velocidad intensiva led 4 (luz intermitente)

La velocidad intensiva es temporizada. La temporización

estándar es de 5’ y, cuando termina, la campana se

posiciona a la velocidad 2.

Para desactivar la función antes de que termine el

tiempo presionar la tecla T2, la campana se posicionará

T4 Temporización velocidad

La temporización de las velocidadades se habilita

presionando el botón T4, cuando termina la

temporización la campana se apaga.

La temporización está sudividida como indicado a

Velocidad 1 - 20 minutos (led 1 intermitente)

Velocidad 2 - 15 minutos (led 2 intermitente)

Velocidad 3 - 10 minutos (led 3 intermitente)

Velocidad 4 - 5 minutos (led 4 intermitente)

Durante el funcionamiento temporizado presionando el botón

T2 la campana termina la modalidad temporizada y

decrementa la velocidad.

Presionando el botón T3 la campana termina la modalidad e

incrementa la velocidad.

Presionando el botón T4 la campana termina la modalidad

manteniendo la velocidad configurada.

Señal filtro antigrasa

Después de 40 horas de funcionamiento el led 1 se enciende

de modo intermitente.

Cuando aparece esta señal el filtro antigrasa instalado se

Para efectuar el reset de la señal mantener presionado el

botón T4 durante 5”.

La campana emiterá un "BEEP" y la luz intermitente del led 1

Señal filtro de carbones

Después de 160 horas de funcionamiento el led 2 se

enciende de modo intermitente.

Cuando aparece esta señal el filtro de carbones instalado

debe ser sustituido.

Para efectuar el reset de la señal mantener presionado el

La campana emiterá un "BEEP" y la luz intermitente del led 2

En el caso de señal contemporánea de los dos filtros, la luces

intermitentes de los leds 1 y 2 se encienden alternativamente.

El reset se realiza efectuando durante 2 veces el

procedimiento arriba descrito. La primera vez se efectúa el

reset de la señal del filtro de carbones, la segunda vez se

efectúa el reset de la señal del filtro antigrasa.

En la modalidad estándar la señal filtro de carbones no está

activada. En el caso en que venga utilizada la campana en

versión filtrante es necesario habilitar la señal filtro de

Activación señal filtro de carbones:

Posicionar la campana en OFF y mantener presionado el

botón T4 durante 5”.

No apenas se pulsa la tecla se iluminarán los Leds que

corresponden a las indicaciones de los filtros actualmente

La campana emiterá un "BEEP" y la luz del led 2 permanece

intermitente durante 2".

Los leds 1 y 2 permanecerán encendidos durante aprox. 2"

antes de que la campana vuelva al estado OFF.

Desactivación señal filtro de carbones:

Posicionar la campana en OFF y mantener presionado el

botón T4 durante 5”.

No apenas se pulsa la tecla se iluminarán los Leds que

corresponden a las indicaciones de los filtros actualmente

La campana emiterá un "BEEP" y el led 2 se apagarà.

que la campana vuelva al estado OFF.32

¡Atención! Antes de cualquier operación de limpieza o

mantenimiento, retire la campana de la red eléctrica

desconectando el enchufe o desconectando el

interruptor general de la casa.

La campana debe ser limpiada con frecuencia tanto

externamente como internamente (con la misma frecuencia

con la que se realiza el mantenimiento de los filtros de grasa).

Para la limpieza, utilice un paño impregnado de detergente

líquido neutro. No utilice productos que contengan abrasivos.

¡NO UTILICE ALCOHOL!

ATENCION: De no observarse las instrucciones dadas para

limpiar el aparato y sustituir el filtro, puede producirse un

incendio. El fabricante recomienda leerlas y respetarlas

El fabricante no se hace responsable por los daños al motor o

los incendios provocados en el aparato debido a

intervenciones de mantenimiento incorrectas o al

incumplimiento de las normas de seguridad proporcionadas.

Mantención del panel

- Desenganchar el panel, haciendo presión en la parte inferior

de las dos guías de fijado (LADO INTERNO);

- Hacer deslizar el panel hacia arriba (por un tracto de aprox.

- Empujar el panel hacia Ud.

El panel se limpia con la misma frecuencia que el filtro de

grasa, usar un paño humedo con detersivo liquido neutro.

Evitar el uso de productos abrasivos.NO UTILIZAR ALCOHOL!!!

avanzar en sentido contrario al desmontaje.

Atención!Verificar siempre que el panel fue fijado en su

Retiene las partículas de grasa producidas cuando se

Debe limpiarse una vez al mes (o cuando el sistema de

indicación de saturación de los filtros - si está previsto en el

modelo que se posee - indica esta necesidad) con

detergentes no agresivos, manualmente o bien en lavavajillas

a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metálico

puede desteñirse pero sus características de filtrado no

cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de

Filtro al carbón activo (solamente para la versión

La saturaciòn del carbòn activado ocurre despuès da mas o

menos tiempo de uso prolongado, dependiendo del tipo de

cocina y de la regularidad de limpieza del filtro de grasa. En

cualquier caso es necesario sustituir el cartucho al menos

cada 4 meses (o cuando el sistema de indicación de

saturación de los filtros - si está previsto en el modelo que se

posee - indica esta necesidad).

NO puede lavarse o reciclarse.

Filtro de carbòn circular

Aplicar uno por lado para cubrir ambas rejillas de protecciòn

del rotor del motor, después girar en sentido horario.

Para el desmontaje, girar en sentido antihorario.

Sustitución de la lámpara

Desconecte el aparato de la red elèctrica.

Atención! Antes de tocar las lámparas asegúrese de que

1. Extraer la protección haciendo palanca con un pequeño

destornillador de boca plana o una herramienta similar.

2. Sustituir la lámpara dañada.

Utilizar sólo lámparas halógenas de 12V -20W max - G4

(Adecuada para su uso en luminaria abierta) prestando

atención en no tocarlas con las manos.

3. Cerrar el plafón (fijación a presión).

Si la iluminación no funciona, antes de llamar al servicio de

asistencia técnica, controlar que las lámparas estén bien

montadas en su sede.33

PT - Instruções para montagem e utilização

indicada na etiqueta das características situada no interior da

instalado necessita de ser lavado.
