LT montavimo ir naudojimosi instrukcija

kutsumist, kas pirn on korralikult pesas.94

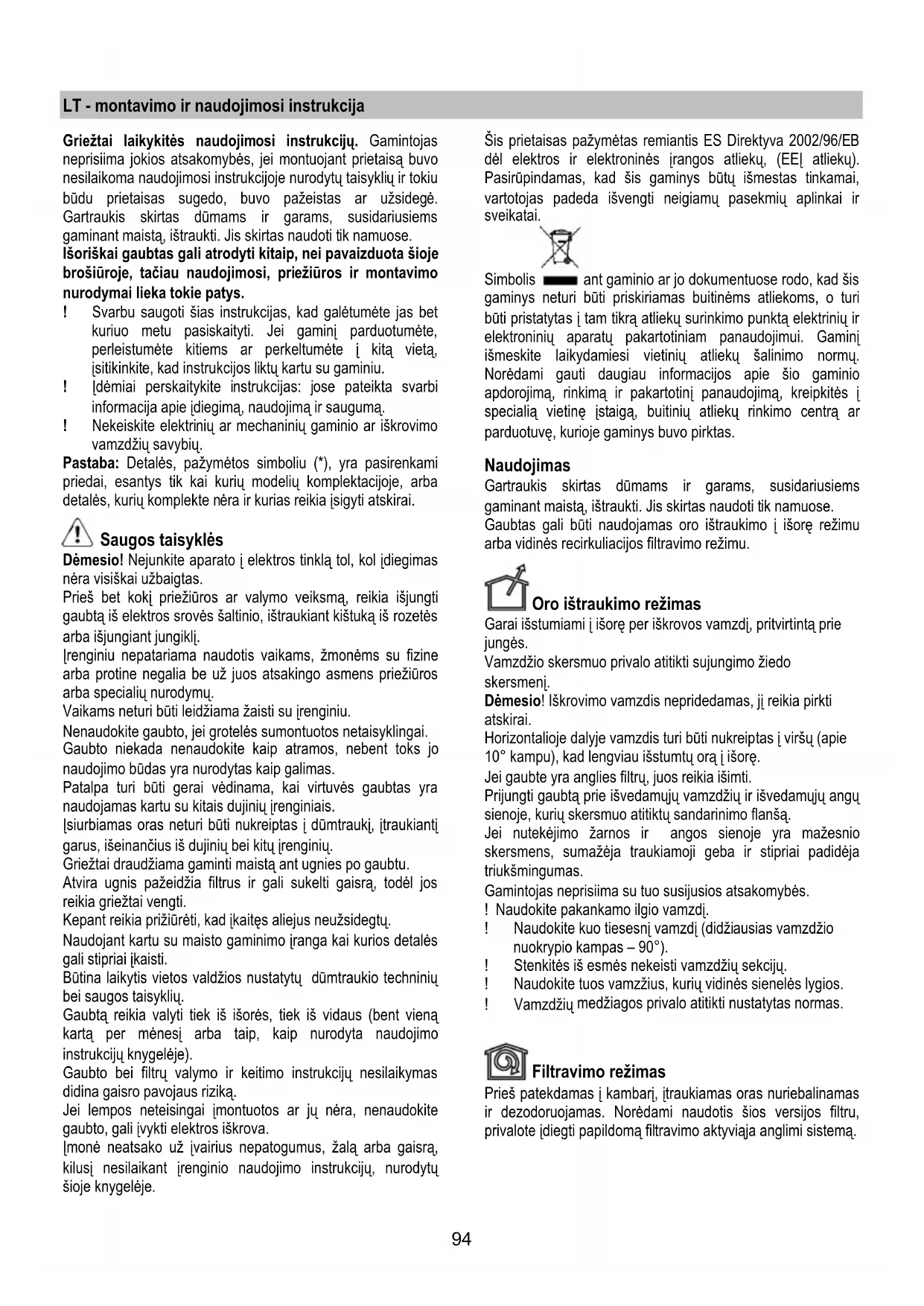

LT - montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas

neprisiima jokios atsakomybės, jei montuojant prietaisą buvo

nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu

būdu prietaisas sugedo, buvo pažeistas ar užsidegė.

Gartraukis skirtas dūmams ir garams, susidariusiems

gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje

brošiūroje, tačiau naudojimosi, priežiūros ir montavimo

nurodymai lieka tokie patys.

! Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet

kuriuo metu pasiskaityti. Jei gaminį parduotumėte,

perleistumėte kitiems ar perkeltumėte į kitą vietą,

įsitikinkite, kad instrukcijos liktų kartu su gaminiu.

! Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi

informacija apie įdiegimą, naudojimą ir saugumą.

! Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo

Pastaba: Detalės, pažymėtos simboliu (*), yra pasirenkami

priedai, esantys tik kai kurių modelių komplektacijoje, arba

detalės, kurių komplekte n

ėra ir kurias reikia įsigyti atskirai.

Dėmesio! Nejunkite aparato į elektros tinklą tol, kol įdiegimas

nėra visiškai užbaigtas.

Prieš bet kokį priežiūros ar valymo veiksmą, reikia išjungti

gaubtą iš elektros srovės šaltinio, ištraukiant kištuką iš rozetės

arba išjungiant jungiklį.

Įrenginiu nepatariama naudotis vaikams, žmonėms su fizine

arba protine negalia be už juos atsakingo asmens priežiūros

arba specialių nurodymų.

Vaikams neturi būti leidžiama žaisti su įrenginiu.

Nenaudokite gaubto, jei grotelės sumontuotos netaisyklingai.

Gaubto niekada nenaudokite kaip atramos, nebent toks jo

naudojimo būdas yra nurodytas kaip galimas.

Patalpa turi būti gerai vėdinama, kai virtuvės gaubtas yra

naudojamas kartu su kitais dujinių įrenginiais.

Įsiurbiamas oras neturi būti nukreiptas į dūmtraukį, įtraukiantį

garus, išeinančius iš dujinių bei kitų įrenginių.

Griežtai draudžiama gaminti maistą ant ugnies po gaubtu.

Atvira ugnis pažeidžia filtrus ir gali sukelti gaisrą, todėl jos

reikia griežtai vengti.

Kepant reikia prižiūrėti, kad įkaitęs aliejus neužsidegtų.

Naudojant kartu su maisto gaminimo įranga kai kurios detalės

gali stipriai įkaisti.

Būtina laikytis vietos valdžios nustatytų dūmtraukio techninių

bei saugos taisyklių.

Gaubtą reikia valyti tiek iš išorės, tiek iš vidaus (bent vieną

kartą per mėnesį arba taip, kaip nurodyta naudojimo

instrukcijų knygelėje).

Gaubto bei filtrų valymo ir keitimo instrukcijų nesilaikymas

didina gaisro pavojaus riziką.

Jei lempos neteisingai įmontuotos ar jų nėra, nenaudokite

gaubto, gali įvykti elektros iškrova.

Įmonė neatsako už įvairius nepatogumus, žalą arba gaisrą,

kilusį nesilaikant įrenginio naudojimo instrukcijų, nurodytų

Šis prietaisas pažymėtas remiantis ES Direktyva 2002/96/EB

dėl elektros ir elektroninės į

rangos atliekų, (EEĮ atliekų).

Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai,

vartotojas padeda išvengti neigiamų pasekmių aplinkai ir

ant gaminio ar jo dokumentuose rodo, kad šis

gaminys neturi būti priskiriamas buitinėms atliekoms, o turi

būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir

elektroninių aparatų pakartotiniam panaudojimui. Gaminį

išmeskite laikydamiesi vietinių atliekų šalinimo normų.

Norėdami gauti daugiau informacijos apie šio gaminio

apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į

specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar

parduotuvę, kurioje gaminys buvo pirktas.

Gartraukis skirtas dūmams ir garams, susidariusiems

gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu

arba vidinės recirkuliacijos filtravimo režimu.

Oro ištraukimo režimas

Garai išstumiami į išorę per iškrovos vamzdį, pritvirtintą prie

Vamzdžio skersmuo privalo atitikti sujungimo žiedo

Dėmesio! Iškrovimo vamzdis nepridedamas, jį reikia pirkti

Horizontalioje dalyje vamzdis turi būti nukreiptas į viršų (apie

10° kampu), kad lengviau išstumtų orą į išorę.

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų

sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

Jei nutekėjimo žarnos ir angos sienoje yra mažesnio

skersmens, sumažėja traukiamoji geba ir stipriai padidėja

Gamintojas neprisiima su tuo susijusios atsakomybės.

! Naudokite pakankamo ilgio vamzdį.

! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio

nuokrypio kampas – 90°).

! Stenkitės iš esmės nekeisti vamzdžių sekcijų.

! Naudokite tuos vamzžius, kurių vidinės sienelės lygios.

medžiagos privalo atitikti nustatytas normas.

Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas

ir dezodoruojamas. Norėdami naudotis šios versijos filtru,

privalote įdiegti papildomą filtravimo aktyviąja anglimi sistemą.95

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės

kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi

būti 45cm, o jei viryklė dujinė ar kombinuota – 65cmo jei

viryklė dujinė ar kombinuota.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis

atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje,

priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti

gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią

prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko

(yra numatytas tiesioginis prijungimas prie elektros srovės)

arba nėra rozetės prieinamoje vietoje net ir po gaubto

įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas

įdiegimo taisykles užtikrinantis visišką atsijungimą nuo

elektros tinklo per aukštos įtampos atveju.

Dėmesio! Prieš vėl prijungdami gaubtą prie elektros

maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada

įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei

pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės į

techninės pagalbos centrą dėl kabelio keitimo.

Prieš pradedami įrengimą:

• Patikrinkite, ar įsigyto gaminio dydis tinka pasirinktai

• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra

komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį

(juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo

• Patikrinkite (transportavimo tikslais), ar gaubto viduje

nėra įrangos detalių (pavyzdžiui, maišelių su varžtais,

garantijų ir t.t.), jas išimkite ir saugokite.

• Jei įmanoma, atjunkite ir pašalinkite po gaubtu ir aplink jo

įrengimo vietą esančius baldus, kad būtų galima geriau

prieiti prie lubų/sienos, kur gaubtas bus įrengtas.

Priešingu atveju kiek įmanoma saugokite baldus ir visas

įrengimui reikalingas dalis. Pasirinkite lygų paviršių ir

uždenkite jį apsaugine danga, ant jos padėkite gaubtą ir

• Patikrinkite, ar šalia gaubto įrengimo vietos (taip pat ir

šalia sumontuoto gaubto vietos) yra prieiga prie elektros

lizdo ir ar įmanoma prijungti prie garų ištraukimo į išorę

įrenginio (tik ištraukimo režimui).

• Atlikite visus reikalingus mūrijimo darbus (pvz.: elektros

lizdo įrengimas ir/ar angos, skirtos ištraukiamajam

vamzdžiui, išpjovimas).

Jei prie gaubto yra tvirtinimo pleištai, pritaikyti daugumai

sienų/lubų, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris

patikrintų, ar medžiagos pritaikytos tam sienų/lubų tipui.

Sienos/lubos turi būti pakankamai storos, kad išlaikytų gaubto

Jeigu virtuvėje yra pakabintos lentynos ir/arba spintelės ir/arba

kiti baldų elementai, užtikrinkite pakankamą erdvę gaubtui

įrengti ir lengvą prieigą prie jo valdymo skydelio.

Galioja tik kai kuriems modeliams

Kaip pasirinktinis priedas gali būti pristatytas dekoratyvinis

dūmtraukis. Pasiteiraukite įgalioto pardavėjo/platintojo, ar

Jūsų modelyje yra numatyta ši galimybė.

Dūmtraukį rekomenduojama įsigyti prieš atliekant gaubto

montavimo darbus, tokiu būdu bus užtikrinta galimybė įvertinti

ir pasirinkti tinkamiausią ir saugiausią montavimo būdą.

Virtuvėje susikaupus dideliam garų kiekiui, naudokite

didžiausią greitį. Patartina įjungti ištraukimą prieš 5 minutes

pradedant gaminti, o baigus gaminti palikti veikti dar apie 15

T1. Šviesos įjungimo/išjungimo (ON/OFF) jungiklis

T2. Greičio mažinimo mygtukas

Spaudžiant mygtuką „T2“, greitis mažinamas nuo 4

(intensyvaus) greičio iki 1 greičio.

Paspaudus mygtuką „T2“, kai prietaisas veikia 1 greičiu,

gaubtas pereina į išjungties (OFF) būseną.

T3 Greičio didinimo mygtukas

Paspaudus mygtuką „T3“, gaubtas (išjungties (OFF)

būsenoje) pradeda veikti 1 greičiu.

Spaudžiant mygtuką (gaubtas veikimo (ON) būsenoje),

variklio greitis didinamas nuo 1 greičio iki 4 (intensyvaus)

Prietaisui veikiant tam tikru greičiu, užsidega atitinkamas

1 greitis: 1 šviesos diodas

2 greitis: 2 šviesos diodas

3 greitis: 3 šviesos diodas

Intensyvus greitis: 4 (mirksintis) šviesos diodas

Prietaisas veikia intensyviu greičiu tam tikrą nustatytą

laiką. Standartinė intensyvaus greičio trukmė yra 5 minutės,

kurioms praėjus gaubtas toliau veikia 2 greičiu.

ėdami nutraukti funkciją nesibaigus nustatytam laikui,

paspauskite mygtuką „T2“: gaubtas toliau veiks 3 greičiu.

T4 Veikimo laikmatis

Veikimo laikmatis įjungiamas, paspaudžiant mygtuką

„T4“; pasibaigus nustatytam veikimo laikui, gaubtas išsijungia.

Nustatytas veikimo laikas taip pasiskirsto:

1 greitis: 20 minučių (1 mirksintis šviesos diodas)

2 greitis: 15 minučių (2 mirksintis šviesos diodas)

3 greitis: 10 minučių (3 mirksintis šviesos diodas)

4 greitis: 5 minutės (4 mirksintis šviesos diodas)96

Kai laikmatis veikia, paspaudus mygtuką „T2“, nutraukiamas

nustatytas veikimo laikas, o greitis sumažėja.

Paspaudus mygtuką „T3“, nutraukiamas nustatytas veikimo

laikas, o greitis padidėja.

Paspaudus mygtuką „T4“, nutraukiamas nustatytas veikimo

laikas, išlaikant nustatytą greitį.

Riebalų filtro prisotinimo indikacijos sistema

Po 40 veikimo valandų pradeda mirksėti 1 šviesos diodas.

Kai pasirodo šis signalas, reikia plauti įrengtą riebalų filtrą.

Norėdami atstatyti indikacijos sistemą į pradinę būseną,

paspauskite ir palaikykite nuspaudę mygtuką „T4“ 5 sekundes.

Gaubtas išleis garsinį signalą (byp), o 1 šviesos diodas nustos

Anglies filtro prisotinimo indikacijos sistema

Po 160 veikimo valandų pradeda mirksėti 2 šviesos diodas.

Kai pasirodo šis signalas, reikia pakeisti įrengtą anglies filtrą.

Norėdami atstatyti indikacijos sistemą į pradinę būseną

paspauskite ir palaikykite nuspaudę mygtuką „T4“ 5 sekundes.

Gaubtas išleis garsinį signalą (byp), o 2 šviesos diodas nustos

Jeigu tuo pat metu signalizuojami abu filtrai, 1 ir 2 šviesos

diodai mirksi pakaitomis.

Indikacijos sistemos atstatomos į pradinę būseną 2 kartus

atlikus pirmiau aprašytą procedūrą.

Pirmą kartą atstatoma anglies filtro indikacijos sistema, antrą

kartą – riebalų filtro indikacijos sistema.

Standartiškai anglies filtro indikacijos sistema būna neįjungta.

Jeigu gaubtas naudojamas filtravimo režimu, būtina įjungti

anglies filtro indikacijos sistemą.

Anglies filtro indikacijos sistemos įjungimas:

Nustatykite gaubto išjungties būseną (OFF), paspauskite ir

palaikykite nuspaudę mygtuką „T4“ 5 sekundes.

Vos paspaudus mygtuką, užsidegs tuo metu įjungtos filtro

indikacijos sistemos šviesos diodas.

Gaubtas išleis garsinį signalą (byp), o 2 šviesos diodas

šviesos diodai degs maždaug 2 sekundes, kol gaubtas

grįš į išjungties (OFF) būseną.

Anglies filtro indikacijos sistemos išjungimas:

Nustatykite gaubto išjungties būseną (OFF), paspauskite ir

palaikykite nuspaudę mygtuką „T4“ 5 sekundes.

Vos paspaudus mygtuką, užsidegs tuo metu įjungto filtro

indikacijos sistemos šviesos diodas.

Gaubtas išleis garsinį signalą (byp), o 2 šviesos diodas

1 šviesos diodas degs maždaug 2 sekundes, kol gaubtas grįš

į išjungties (OFF) būseną.

Dėmesio! Prieš valydami prietaisą, išjunkite jį iš elektros

tinklo. Ištraukite kištuką iš rozetės arba išjunkite

pagrindinį namų elektros jungiklį.

Gaubtą reikia nuolat valyti (bent jau taip pat dažnai kaip ir

prižiūrint riebalų filtrus), tiek iš vidaus, tiek ir iš išorės. Valymui

naudoti šluostę, suvilgytą skystu neutraliu valikliu.

Nenaudokite abrazyvinių valymo priemonių.

NENAUDOKITE SPIRITO!

Dėmesio: netinkamai valant prietaisą bei nesilaikant filtrų

keitimo normų gali kilti gaisro pavojus. Todėl rekomenduojama

laikytis pateiktų nurodymų.

Gamintojas neprisiima jokios atsakomybės už gaisrą bei

galimus variklio gedimus, kilusius dėl netinkamos priežiūros

arba dėl šių nurodymų nesilaikymo.

- Atkabinkite plokštę nuo tvirtinamųjų juostų, paspausdami jų

apatinę dalį (VIDINĖ PUSĖ);

- Pastumkite plokštę į viršų (maždaug 20 mm);

- Patraukite plokštę į save

skydelį reikia valyti tuo pačiu dažnumu, kaip ir riebalų filtrą.

Naudokite skudurėlį, sudrėkintą neutralia skysta valymo

Venkite naudoti abrazyvines priemones. NENAUDOKITE ALKOHOLIO!

atlikite skyriuje “Išmontavimas” aprašytus veiksmus, tik

Dėmesio! visuomet įsitikinkite, kad skydelis yra saugiai

pritvirtintas savo vietoje.

Nuo riebalų saugantis filtras

Sulaiko kepamų riebalų daleles.

Filtrą valykite kartą per mėnesį (ar kai filtrų perpildymo

indikacijos sistema, jei tokia numatyta turimame modelyje,

rodo tokią būtinybę). Valykite švelniais valikliais rankiniu būdu

ar indaplovėje pagal atitinkamą temperatūrą ir trumpuoju ciklu.

Plaunant metalinį nuo riebalų saugantį filtrą indaplovėje, jis

gali prarasti spalvą, bet jo filtravimo savybės išliks

Norėdami išmontuoti riebalų filtrą, patraukite spyruoklinę

atkabinimo rankeną.97

Anglies filtras (tik filtravimo režimu)

Aktyvuotos anglies prisisotinimas įvyksta dėl per ilgo

naudojimo, priklausomai nuo kepimo/virimo tipo ir riebalų filtro

Bet kuriuo atveju reikia pakeisti dėklą bent jau kas keturis

mėnesius (arba kai filtro prisisotinimo sistema – jei nurodyta

jūsų turimame modelyje – parodo, kad tai reikia atlikti).

NEGALIMA plauti ar regeneruoti.

Apvalūs anglies filtrai

Pridėkite po vieną filtrą prie kiekvieno šono, padengdami

variklio diską apsaugančias groteles, po to pasukite juos

laikrodžio rodyklės kryptimi.

Norėdami nuimti filtrus, pasukite kiekvieną filtrą prieš

Išjunkite prietaisą iš elektros tinklo.

Dėmesio! Prieš liesdami lempas, įsitikinkite, kad jos

1. Ištraukite apsauginę plokštelę atkeldami ją mažu plokščiu

atsuktuvu ar panašiu įrankiu.

2. Pakeiskite neveikiančią lempą.

Naudokite tik halogenines 12V -20W (daugiausia) lempas

G4, saugokitės, kad nepaliestumėte jų rankomis.

3. Įdėkite apsauginę plokštelę (pritvirtinus turi pasigirsti

Jei apšvietimas neveiks, prieš kviesdami techninę pagalbą,

patikrinkite, ar lempas įstatėte teisinga pozicija.98

LV - ierīkošanas un izmantošanas instrukcija
