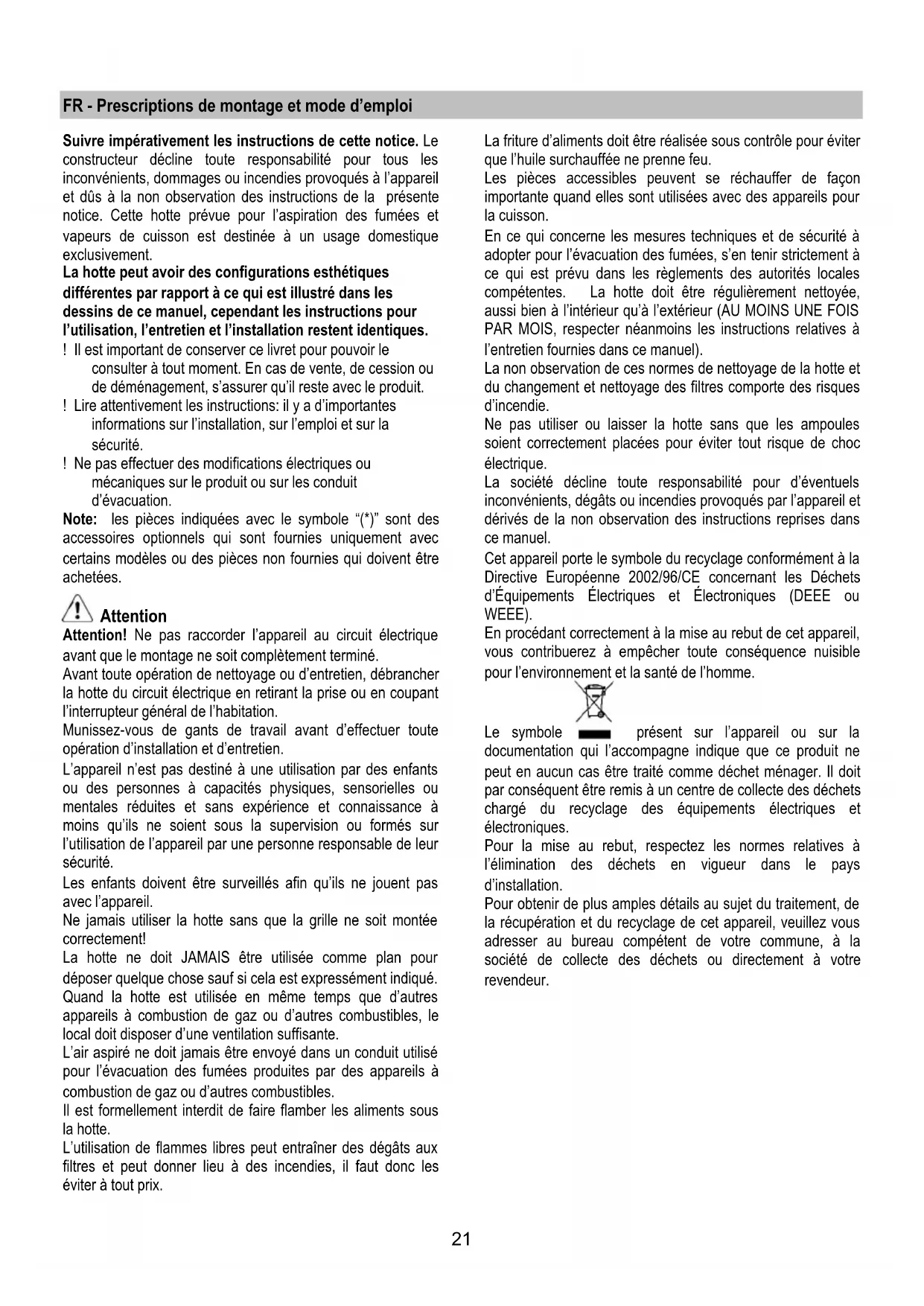

FR Prescriptions de montage et mode d’emploi

an den Kundendienst wendet.21

FR - Prescriptions de montage et mode d’emploi

Suivre impérativement les instructions de cette notice. Le

constructeur décline toute responsabilité pour tous les

inconvénients, dommages ou incendies provoqués à l’appareil

et dûs à la non observation des instructions de la présente

notice. Cette hotte prévue pour l’aspiration des fumées et

vapeurs de cuisson est destinée à un usage domestique

La hotte peut avoir des configurations esthétiques

différentes par rapport à ce qui est illustré dans les

dessins de ce manuel, cependant les instructions pour

l’utilisation, l’entretien et l’installation restent identiques.

! Il est important de conserver ce livret pour pouvoir le

consulter à tout moment. En cas de vente, de cession ou

de déménagement, s’assurer qu’il reste avec le produit.

! Lire attentivement les instructions: il y a d’importantes

informations sur l’installation, sur l’emploi et sur la

! Ne pas effectuer des modifications électriques ou

mécaniques sur le produit ou sur les conduit

Note: les pièces indiquées avec le symbole “(*)” sont des

accessoires optionnels qui sont fournies uniquement avec

certains modèles ou des pièces non fournies qui doivent être

Attention! Ne pas raccorder l’appareil au circuit électrique

avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d’entretien, débrancher

la hotte du circuit électrique en retirant la prise ou en coupant

l’interrupteur général de l’habitation.

Munissez-vous de gants de travail avant d’effectuer toute

opération d’installation et d’entretien.

L’appareil n’est pas destiné à une utilisation par des enfants

ou des personnes à capacités physiques, sensorielles ou

mentales réduites et sans expérience et connaissance à

moins qu’ils ne soient sous la supervision ou formés sur

l’utilisation de l’appareil par une personne responsable de leur

Les enfants doivent être surveillés afin qu’ils ne jouent pas

Ne jamais utiliser la hotte sans que la grille ne soit montée

La hotte ne doit JAMAIS être utilisée comme plan pour

déposer quelque chose sauf si cela est expressément indiqué.

Quand la hotte est utilisée en même temps que d’autres

appareils à combustion de gaz ou d’autres combustibles, le

local doit disposer d’une ventilation suffisante.

L’air aspiré ne doit jamais être envoyé dans un conduit utilisé

pour l’évacuation des fumées produites par des appareils à

combustion de gaz ou d’autres combustibles.

Il est formellement interdit de faire flamber les aliments sous

L’utilisation de flammes libres peut entraîner des dégâts aux

filtres et peut donner lieu à des incendies, il faut donc les

La friture d’aliments doit être réalisée sous contrôle pour éviter

que l’huile surchauffée ne prenne feu.

Les pièces accessibles peuvent se réchauffer de façon

importante quand elles sont utilisées avec des appareils pour

En ce qui concerne les mesures techniques et de sécurité à

adopter pour l’évacuation des fumées, s’en tenir strictement à

ce qui est prévu dans les règlements des autorités locales

compétentes. La hotte doit être régulièrement nettoyée,

aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à

l’entretien fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et

du changement et nettoyage des filtres comporte des risques

Ne pas utiliser ou laisser la hotte sans que les ampoules

soient correctement placées pour éviter tout risque de choc

La société décline toute responsabilité pour d’éventuels

inconvénients, dégâts ou incendies provoqués par l’appareil et

dérivés de la non observation des instructions reprises dans

Cet appareil porte le symbole du recyclage conformément à la

Directive Européenne 2002/96/CE concernant les Déchets

d’Équipements Électriques et Électroniques (DEEE ou

En procédant correctement à la mise au rebut de cet appareil,

vous contribuerez à empêcher toute conséquence nuisible

pour l’environnement et la santé de l’homme.

présent sur l’appareil ou sur la

documentation qui l’accompagne indique que ce produit ne

peut en aucun cas être traité comme déchet ménager. Il doit

par conséquent être remis à un centre de collecte des déchets

chargé du recyclage des équipements électriques et

Pour la mise au rebut, respectez les normes relatives à

l’élimination des déchets en vigueur dans le pays

Pour obtenir de plus amples détails au sujet du traitement, de

la récupération et du recyclage de cet appareil, veuillez vous

adresser au bureau compétent de votre commune, à la

société de collecte des déchets ou directement à votre

Cette hotte prévue pour l’aspiration des fumées et vapeurs de

cuisson est destinée à un usage domestique exclusivement.

La hotte est réalisée de façon qu’elle puisse être utilisée en

version aspirante à évacuation extérieure, ou filtrante à

recyclage intérieur.

Version évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un

conduit d'évacuation fixé à la bride de raccord qui se trouve

au-dessus de la hotte.

Le tuyau d’évacuation n’est pas fourni et doit être acheté à

Le diamètre du tuyau d'évacuation doit être égal à celui de la

Sur la partie horizontale, le tuyau doit avoir une légère

inclinaison vers le haut (10° env.) de façon à convoyer plus

facilement l’air vers l’extérieur.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit

Relier la hotte aux tubes et trous d’évacuation de la paroi d’un

diamètre équivalent à la sortie de l’air (collier de raccord).

L’utilisation de tubes et des trous d'évacuation à paroi avec un

diamètre inférieur entraînera une diminution des

performances d’aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

! Utiliser un tuyau de la longueur strictement nécessaire.

! Les coudes du tuyau doivent être en nombre minime

(angle maxi du coude: 90°).

! Éviter les variations excessives de section du tuyau.

! Utiliser un tuyau le plus lisse possible sur sa partie

! Le matériau du tuyau doit être aux normes.

Il convient d’utiliser un filtre à charbon actif, disponible auprès

de vôtre revendeur habituel.

L’air aspiré sera dégraissé et désodorisé avant d’être refoulé

dans la pièce à travers la grille supérieure.

La distance minimum entre la superficie de support des

récipients sur le dispositif de cuisson et la partie la plus basse

de la hotte de cuisine ne doit pas être inférieure à 45cm dans

le cas de cuisinières électriques et de 65cm dans le cas de

cuisinières à gaz ou mixtes.

Si les instructions d’installation du dispositif de cuisson au gaz

spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée

sur la plaque signalétique située à l’intérieur de la hotte. Si

une prise est présente, branchez la hotte dans une prise

murale conforme aux normes en vigueur et placée dans une

zone accessible également après l’installation. Si aucune

prise n’est présente (raccordement direct au circuit

électrique), ou si la prise ne se trouve pas dans une zone

accessible également après l’installation, appliquez un

disjoncteur normalisé pour assurer de débrancher

complètement la hotte du circuit électrique en conditions de

catégorie surtension III, conformément aux règlementations

Attention! Avant de rebrancher le circuit de la hotte à

l’alimentation électrique et d’en vérifier le fonctionnement

correct, contrôlez toujours que le câble d’alimentation soit

La hotte est pourvue d'un câble d'alimentation spécial; en cas

de détérioration du câble, en demander un neuf au service

d'assistance technique.

Avant de commencer l’installation:

• Vérifier que le produit acheté soit de dimensions

adéquates pour la zone d’installation choisie.

• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont

fournis (voir également le paragraphe concerné). Celui-

ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut

utiliser la hotte en version recyclage.

• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des

raisons de transport) d’autre matériel fourni avec

l’équipement (par exemple: vis (*), garanties (*) etc.,

dans ce cas, enlevez-les et conservez-les.

• Protéger la cuisinière et la hotte contre d’éventuels débris

et dégâts en utilisant une toile de protection. Préférer une

surface plane pour l’assemblage. Couvrir cette surface

d’une protection et placer tous les éléments de la hotte et

de la cheminée dessus.

• Préparez le branchement électrique et veillez qu’à

proximité de la zone d’installation de la hotte (dans une

zone également accessible avec la hotte déjà montée), il

y ait une prise électrique et qu’il soit possible de se

raccorder à un dispositif d’évacuation de fumées vers

l’extérieur (uniquement Version Evacuation).

• Effectuer tous les travaux de maçonnerie nécessaires

(par exemple: installation d’une prise électrique et/ou trou

pour le passage des tubes d’évacuation).

La hotte est équipée de chevilles de fixation convenant à la

plupart des parois/plafonds. Il est cependant nécessaire de

s’adresser à un technicien qualifié afin de s’assurer que le

matériel est approprié au type de paroi/plafond. La

paroi/plafond doit être suffisamment solide pour supporter le

poids de la hotte.23

En présence de panneaux et/ou parois et/ou étagères

latérales, vérifier que l’espace soit suffisant pour installer la

hotte et que l’accès aux commandes soit pratique.

Uniquement pour certains modèles

Comme accessoire optionnel, on peut acheter une cheminée

esthétique, vérifier auprès du revendeur autorisé si le modèle

en votre possession prévoit cette possibilité.

On conseille d’installer la hotte après avoir acheté la

cheminée pour vérifier avec sécurité l’installation la plus

Utiliser la puissance d’aspiration maximum en cas de

concentration très importante des vapeurs de cuisson. Nous

conseillons d’allumer la hotte 5 minutes avant de commencer

la cuisson et de la faire fonctionner encore pendant 15

minutes environ après avoir terminé la cuisson.

T2. Diminution vitesse

En appuyant sur la touche "T2", on obtient la diminution

de la vitesse, de la vitesse 4 (intensive) à la vitesse 1.

En appuyant sur la touche "T2" durant le fonctionnement

en vitesse 1, la hotte passe à l’état OFF.

T3 Augmentation vitesse

En appuyant sur la touche T3, la hotte passe de l’état

En appuyant sur la touche (hotte à l’état ON), on

augmente la vitesse du moteur de la vitesse 1 à la

vitesse 4 (intensive).

A chaque vitesse correspond l’allumage du témoin relatif.

Vitesse intensive voyant 4 (clignotant)

La vitesse intensive est temporisée. La temporisation

standard est de 5’, à la fin de laquelle la hotte se met alla

Pour désactiver la fonction avant la fin de la durée,

appuyer sur touche T2, la hotte se mettra à la vitesse 3.

T4 Temporisation vitesse

La temporisation des vitesses s’habilite en appuyant sur

la touche T4, à temporisation terminée, la hotte s’éteint.

La temporisation est subdivisée comme suit :

Vitesse 1 - 20 minutes (voyant 1 clignotant)

Vitesse 4 - 5 minutes (voyant 4 clignotant)

Durant le fonctionnement temporisé, en appuyant sur la

touche T2, la hotte sort de la modalité temporisée et diminue

En appuyant sur la touche T3, la hotte sort de la modalité

temporisée et augmente la vitesse.

En appuyant sur la touche T4, la hotte sort de la modalité

temporisée en maintenant la vitesse réglée.

Signal filtre anti-graisses

Après 40 heures de fonctionnement, le voyant 1 clignote.

Quand apparaît ce signal, le filtre anti-graisses installé a

Pour remettre à zéro le signal, maintenir la touche T4

enfoncée pendant 5”.

La hotte émettra un "BIP" et le voyant 1 cessera de clignoter.

Signal filtre au charbon

Après 160 heures de fonctionnement, le voyant 2 clignote.

Quand apparaît ce signal, le filtre au charbon installé doit être

Pour remettre à zéro le signal, maintenir la touche T4

enfoncée pendant 5”.

La hotte émettra un "BIP" et le voyant 2 cessera de clignoter.

En cas de signal simultané des deux filtres, les voyants 1 et 2

clignoteront alternativement.

Le reset se fait en effectuant 2 fois la procédure décrite ci-

La première fois pour annuler le signal du filtre au charbon, le

deuxième annule le signal du filtre anti-graisses.

En modalité standard, le signal filtre au charbon n’est pas

Dans le cas où l’on utilise la hotte en version filtrante, il faut

habiliter le signal filtre au charbon.

Activation signal filtre au charbon:

Mettre la hotte sur OFF et maintenir la touche T4 enfoncée

Juste après avoir appuyé sur la touche, les leds relatifs au

signalement des filtres activés en ce moment s’allumeront.

La hotte émettra un "BIP" et le voyant 2 clignotera pendant 2".

Les voyants 1 et 2 resteront allumés pendant environ 2" avant

que la hotte ne retourne en OFF.

Désactivation signal filtre au charbon:

Mettre la hotte sur OFF et maintenir la touche T4 enfoncée

Juste après avoir appuyé sur la touche, les leds relatifs au

signalement des filtres activés en ce moment s’allumeront.

La hotte émettra un "BIP" et le voyant 2 s’éteindra.

Le voyant 1 restera allumé pendant environ 2" avant que la

hotte ne retourne en OFF.24

Attention! Avant toute opération de nettoyage ou

d’entretien, débrancher la hotte du circuit électrique en

enlevant la prise ou en coupant l’interrupteur général de

La hotte doit être régulièrement nettoyée à l’intérieur et à

l’extérieur (au moins à la même fréquence que pour l’entretien

des filtres à graisse). Pour le nettoyage, utiliser un chiffon

humidifié avec un détergent liquide neutre. Ne pas utiliser de

produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d’incendie si vous ne respectez pas

les instructions concernant le nettoyage de l’appareil et le

remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être

engagée dans le cas d’un endommagement du moteur ou

d’incendie liés à un entretien négligé ou au non respect des

consignes de sécurité précédemment mentionnées.

Entretien du panneau

- Relâchez le panneau, en appuyant sur la partie inférieure

des deux rails de fixation

- Faites glisser le panneau vers le haut (pour une distance

- Tirez le panneau vers vous

Le panneau doit être nettoyé à la même fréquence que le filtre

à graisse, utiliser un chiffon humidifié de produit détergent

Eviter d’utiliser des produits abrasifs. NE PAS UTILISER D’ALCOOL !

procéder au montage en sens inverse.

Attention ! Toujours vérifier que le panneau soit bien fixé.

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le

système d’indication de saturation des filtres – si prévu sur le

modèle possédé – indique cette nécessité) avec des

détergents non agressifs, à la main ou dans le lave-vaisselle à

faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle

peut en provoquer la décoloration. Toutefois, les

caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de

décrochement à ressort.

Filtre à charbon actif (uniquement pour version

La saturation du charbon actif se constate aprés un emploi

plus ou mois long, selon le type de cuisiniére et de régularité

du nettoyage du filtre à graisses. En tout cas, il est nécessaire

de changer le filtre aprés, au maximum, quatre mois (ou

lorsque le système d’indication de saturation des filtres – si

prévu sur le modèle possédé – indique cette nécessité).

IL NE PEUT PAS être nettoyé ou régénéré.

Filtre au charbon circulaire

En appliquer un par côté en couverture des deux grilles de

protection des bras du moteur, ensuite tourner dans le sens

des aiguilles d’une montre.

Pour le démontage tourner dans le sens inverse des aiguilles

Remplacement des lampes

Débrancher l’appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous

qu’elles soient froides.

1. sortir la protection en utilisant un petit tournevis à lame

plate ou tout autre outil similaire.

2. Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogènes 12V -20W max

- G4 (Adaptée à un système d’éclairage ouvert), en

ayant soin de ne pas les toucher avec les mains.

3. Refermer le plafonnier (fixation par encliquetage).

Dans l’éventualité où l’éclairage ne devait pas fonctionner,

vérifier si les lampes ont été introduites correctement dans

leur logement, avant de contacter le service après-vente.25

NL - Montagevoorschriften en gebruiksaanwijzing
