LIETOŠANAS INSTRUKCIJA BELT BLF55 ELICA

LV ierīkošanas un izmantošanas instrukcija

patikrinkite, ar lempas įstatėte teisinga pozicija.98

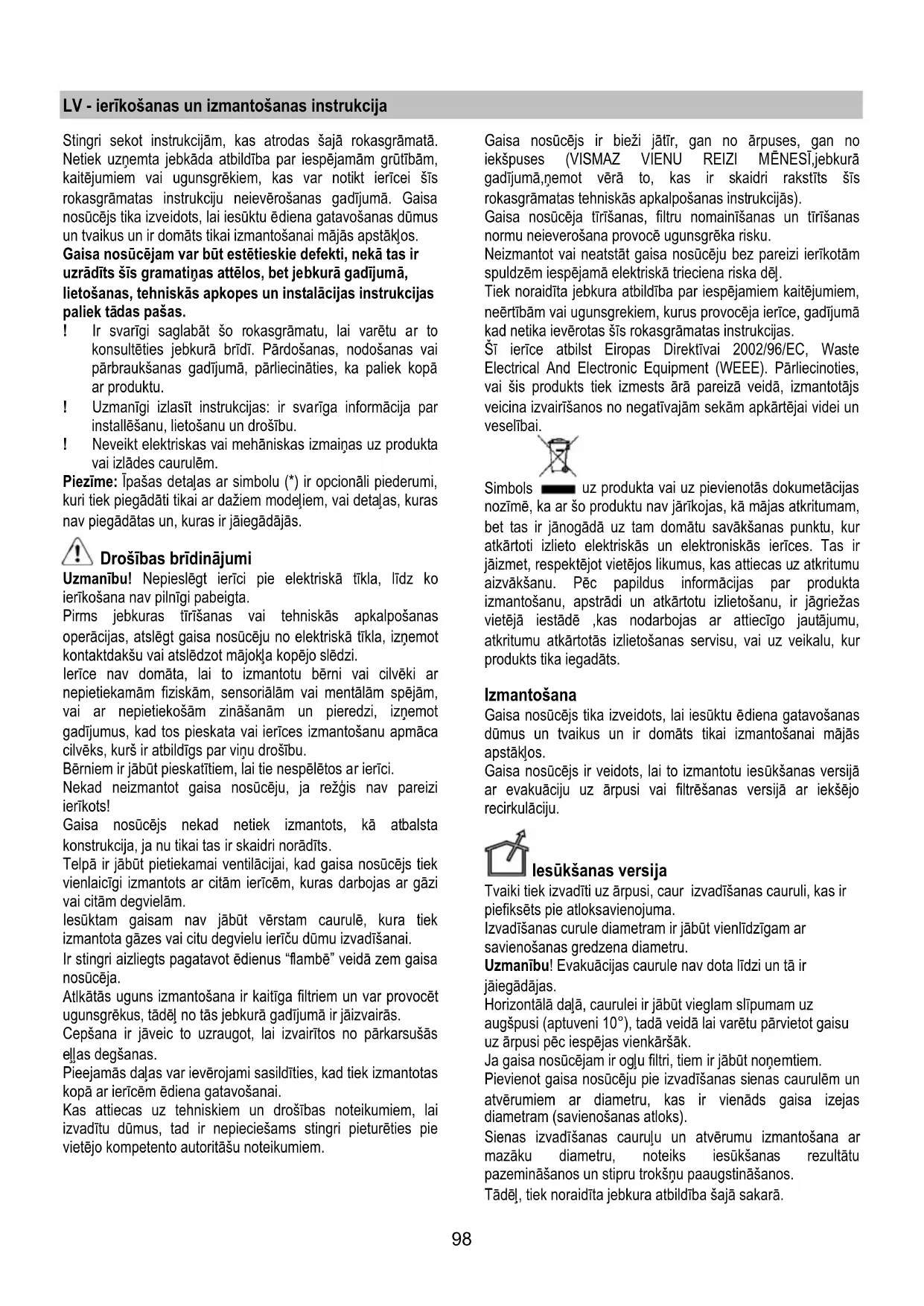

LV - ierīkošanas un izmantošanas instrukcija

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā.

Netiek uzņemta jebkāda atbildība par iespējamām grūtībām,

kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs

rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa

nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus

un tvaikus un ir domāts tikai izmantošanai mājās apstākļos.

Gaisa nosūcējam var būt estētieskie defekti, nekā tas ir

uzrādīts šīs gramatiņas attēlos, bet jebkurā gadījumā,

lietošanas, tehniskās apkopes un instalācijas instrukcijas

! Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to

konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai

pārbraukšanas gadījumā, pārliecināties, ka paliek kopā

! Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par

installēšanu, lietošanu un drošību.

! Neveikt elektriskas vai mehāniskas izmaiņas uz produkta

vai izlādes caurulēm.

Piezīme: Īpašas detaļas ar simbolu (*) ir opcionāli piederumi,

kuri tiek piegādāti tikai ar dažiem modeļiem, vai detaļas, kuras

nav piegādātas un, kuras ir jāiegādājās.

Drošības brīdinājumi

Uzmanību! Nepieslēgt ierīci pie elektriskā tīkla, līdz ko

ierīkošana nav pilnīgi pabeigta.

Pirms jebkuras tīrīšanas vai tehniskās apkalpošanas

operācijas, atslēgt gaisa nosūcēju no elektriskā tīkla, izņemot

kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi.

Ierīce nav domāta, lai to izmantotu bērni vai cilvēki ar

nepietiekamām fiziskām, sensoriālām vai mentālām spējām,

vai ar nepietiekošām zināšanām un pieredzi, izņemot

gadījumus, kad tos pieskata vai ierīces izmantošanu apmāca

cilvēks, kurš ir atbildīgs par viņu droš

Bērniem ir jābūt pieskatītiem, lai tie nespēlētos ar ierīci.

Nekad neizmantot gaisa nosūcēju, ja režģis nav pareizi

Gaisa nosūcējs nekad netiek izmantots, kā atbalsta

konstrukcija, ja nu tikai tas ir skaidri norādīts.

Telpā ir jābūt pietiekamai ventilācijai, kad gaisa nosūcējs tiek

vienlaicīgi izmantots ar citām ierīcēm, kuras darbojas ar gāzi

vai citām degvielām.

Iesūktam gaisam nav jābūt vērstam caurulē, kura tiek

izmantota gāzes vai citu degvielu ierīču dūmu izvadīšanai.

Ir stingri aizliegts pagatavot ēdienus “flambē” veidā zem gaisa

ātās uguns izmantošana ir kaitīga filtriem un var provocēt

ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās.

Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās

Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas

kopā ar ierīcēm ēdiena gatavošanai.

Kas attiecas uz tehniskiem un drošības noteikumiem, lai

izvadītu dūmus, tad ir nepieciešams stingri pieturēties pie

vietējo kompetento autoritāšu noteikumiem.

Gaisa nosūcējs ir bieži jātīr, gan no ārpuses, gan no

iekšpuses (VISMAZ VIENU REIZI MĒNESĪ,jebkurā

gadījumā,ņemot vērā to, kas ir skaidri rakst

rokasgrāmatas tehniskās apkalpošanas instrukcijās).

Gaisa nosūcēja tīrīšanas, filtru nomainīšanas un tīrīšanas

normu neieverošana provocē ugunsgrēka risku.

Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām

spuldzēm iespējamā elektriskā trieciena riska dēļ.

Tiek noraidīta jebkura atbildība par iespējamiem kaitējumiem,

neērtībām vai ugunsgrekiem, kurus provocēja ierīce, gadījumā

kad netika ievērotas šīs rokasgrāmatas instrukcijas.

Šī ierīce atbilst Eiropas Direktīvai 2002/96/EC, Waste

Electrical And Electronic Equipment (WEEE). Pārliecinoties,

vai šis produkts tiek izmests ārā pareizā

veicina izvairīšanos no negatīvajām sekām apkārtējai videi un

uz produkta vai uz pievienotās dokumetācijas

nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam,

bet tas ir jānogādā uz tam domātu savākšanas punktu, kur

atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir

jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu

aizvākšanu. Pēc papildus informācijas par produkta

izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas

vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu,

atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur

produkts tika iegadāts.

Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas

dūmus un tvaikus un ir domāts tikai izmantošanai mājās

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā

ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo

Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir

piefiksēts pie atloksavienojuma.

Izvadīšanas curule diametram ir jābūt vienlīdzīgam ar

savienošanas gredzena diametru.

Uzmanību! Evakuācijas caurule nav dota līdzi un tā ir

Horizontālā daļā, caurulei ir jābūt vieglam slīpumam uz

augšpusi (aptuveni 10°), tadā veidā lai varētu pārvietot gaisu

uz ārpusi pēc iespējas vienkāršāk.

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un

atvērumiem ar diametru, kas ir vienāds gaisa izejas

diametram (savienošanas atloks).

šanas cauruļu un atvērumu izmantošana ar

mazāku diametru, noteiks iesūkšanas rezultātu

pazemināšanos un stipru trokšņu paaugstināšanos.

Tādēļ, tiek noraidīta jebkura atbildība šajā sakarā.99

! Izmantot garu cauruli, pēc iespējas mazāku.

! Izmantot cauruli ar pēc iespējas mazāk locījumiem

(locījuma maksimālais leņķis: 90°).

! Izvairīties no curules diametra straujām izmaiņām.

! Izmantot cauruli ar pēc iespējas gludāku iekšdaļu.

! Caurules materiālam ir jāatbilst pēc normatīviem.

Iesūktais gaiss tiek attaukots un deodorēts pirms tā

nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā,

ir nepieciešams ierīkot papildus filtrēšanas sistēmu uz aktīvo

Minimālam attālumam starp plīts virsmu, kur tiek novietoti

tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt

mazākam par 45cm elektriskās plīts gadījumā un 65cm gāzes

un kombinētas virtuves gadījumā. Gadījumā, ja ierīkošanas

instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir

nepieciešams to ievērot.

Elektriskā pieslēgšana

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz

īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja

nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst

pastāvošiem likumiem un atrodas pieejamā zonā arī pēc

installēšanas. Ja gaisa nosūcējam nav kontaktdakšas (tieša

pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša

neatrodas pieejamā zonā, arī pēc installēšanas, pielietot

normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu

atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III

nosacījumos, saskaņā ar ierīkošanas likumiem.

Uzmanību! pirms pieslēgt gaisa nosūcējau pie tīkla

barošanas un pirms pārbaudīt tā

pareizu darbošanos, vienmēr

pārbaudīt ka tīkla kabelis ir ierīkots pareizi.

Gaisa nosūcējam ir īpaša barošanas caurule; caurules

bojašanās gadījumā, pieprasīt to tehniskās apskalpošanas

Pirms uzsākt ierīkošanu:

• Pārbaudīt vai iegādātajam produktam ir piemēroti izmēri

izvēlētajai ierīkošanas zonai.

• Noņemt aktīvās ogles filtru/s, ja tādi ir piegādāti ar ierīci

(skat. attiecīgu paragrāfu). Tam/tiem ir jābūt

montētam/tiem atpakaļ, tikai ja Jūs vēlaties izmantot

gaisa nosūcēju filtrācijas versijā.

• Pārbaudīt vai gaisa nosūcējā nav (transportēšanas dēļ)

pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas

utt), gadījumā, ja tas tā ir, tie ir jāizņ

• Ja ir iespējams, atvienot un pārvietot mēbeles, kuras

atrodas gaisa nosūcēja ierīkošanas zonas apakšā un

blakus, lai iegūtu labāku pieejamību pie griestiem/sienas,

kur tiks ierīkots gaisa nosūcējs. Pretējā gadījumā,

aizsargāt cik vien tas ir iespējams mēbeles un visas

ierīkošanas pielietojamās daļas. Izvēlēties plakanu

virsmu un pārklāt to ar aizsargu, kur vēlāk piesliet gaisa

nosūcēju un pievienotās detaļas.

• Kā arī, parbaudīt, vai gaisa nosūcēja ierīkošanas zonas

tuvumā (zona, kura ir pieejama arī ar ierīkotu gaisa

cēju) būtu pieejama elektriskā rozete un būtu

iespējams pieslēgties pie mehānisma, kurš izvada dūmus

uz ārpusi (tikai iesūkšanas versija).

• Veikt visus nepieciešamos būvdarbus (piem., elektriskās

rozetes ierīkošana un/vai atveres ierīkošana izvadīšanas

Gaisa nošūcējs ir aprīkots ar fiksēšanas korķiem, kas ir

piemēroti sienu/griestu lielākai daļai. Jebkurā gadījumā, ir

nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos

par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem

ir jābūt pietiekoši biezai/iem, lai noturētu gaisa nosūcēja

Gadījumā, ja virtuvē ir malējie paneļi un/vai sienas un/vai

piekaramie skapīši, iepriekš p

ārbaudīt, vai ir pietiekoši daudz

brīvas vietas, lai instalētu gaisa nosūcēju un, ka ir vienmēr

būs iespējams viegli piekļūt pie komandu paneļa.Tikai dažiem

Pēc vēlēšanās var iegādāties estētisko dūmvadu; pārbaudīt ar

autorizēto pārdevēju, vai Jūsu rīcībā esošais modelis paredz

Ieteicams instalēt gaisa nosūcēju pēc dūmvada

iegādāšanās,lai būtu pārliecinātiem, ka gaisa nosūcējs tiek

Attēls 5-14-15-16-17

Izmantot augstāku ātrumu īpašas virtuves dūmu

koncentrācijas gadījumā. Iesakām ieslēgt iesūkšanu 5

minūtes pirms ēdiena gatavošanas sākšanas un neslēgt to

ārā vēl 15 minūtes pēc ēdiena gatavošanas pabeigšanas.

T1. Gaismu ON/OFF T2. Ātruma samazināšana

Piespiežot taustu "T2" tiek panākta ātruma

samazināšana no 4.ātruma (intensīvais) līdz 1.ātrumam.

Piespiežot taustu "T2" darbošanās laikā 1.ātrumā, gaisa

nosūcējs pāriet uz stāvokli OFF.

T3 Ātruma paaugstināšana

Piespiežot taustu T3 gaisa nosūcējs pāriet no stāvokļa

Piespiežot taustu (gaisa nosūcējs ON stāvoklī), tiek

paaugstināts dzinēja ātrums no 1.ātruma uz 4.ātrumu

Katram ātrumam atbilst attiecīgā led ieslēgšanās.

Intensīvais ātrums led 4 (mirguļojošs)

Intensīvā ātruma standarta ilgums ir uzstādīta uz 5’; pēc

šīm 5’ gaisa nosūcējs novietojas 2.ātrumā.

Lai atslēgtu funkciju pirms laika beigšanās, piespiest

taustu T2, gaisa nosūcējs novietosies 3.ātrumā.

T4 Ātruma laika uzstādījumi.

Ātruma laika uzstādījumi iedarbojas piespiežot taustu T4;

kad uzstādītais laiks ir beidzies, gaisa nosūcējs izslē

Laika uzstādīšana tiek sadalīta sekojošā veidā:

1.ātrums - 20 minūtes (led 1 mirguļo)

2.ātrums - 15 minūtes (led 2 mirguļo)

3.ātrums - 10 minūtes (led 3 mirguļo)

4.ātrums - 5 minūtes (led 4 mirguļo)

Darbojoties laika uzstādīšanas režīmam, piespiežot taustu T2

gaisa nosūcējs iziet no šī režīma un samazina ātrumu.

Piespiežot taustu T3, gaisa nosūcējs iziet no laika

uzstādīšanas režīma un paaugstina ātrumu.

Piespiežot taustu T4, gaisa nosūcējs iziet no laika

uzstādīšanas režīma, uzturot uzstādī

Tauku filtru paziņojums

Pēc 40.darbošanās stundām, led 1 mirguļo.

Kad parādās šāda veida paziņojums, ierīkotais filtrs ir

Lai iestatītu (reset) paziņošanu, ir jātur piespiests tausts T4 5”.

Gaisa nosūcējs izdos skaņas signālu "BEEP" un led 1

pārtrauks mirguļošanu.

Ogļu filtra paziņojums

Pēc 160.darbošanās stundām, led 2 mirguļo.

Kad parādās šāda veida paziņojums, ierīkotais ogļu filtrs ir

Lai iestatītu (reset) paziņošanu, ir jātur piespiests tausts T4 5”.

Gaisa nosūcējs izdos skaņas signālu "BEEP" un led 2

pārtrauks mirguļošanu.

Abu filtru vienlaicīga paziņojuma gadījumā, led 1 un 2

mirguļos pēc kārtas.

Iestatīšana (reset) notiek veicot 2 reizes augstāk aprakstīto

Pirmo reizi tiek iestatīts (reset) ogļu filtra paziņojums, otru reizi

tiek iestatīts (reset) tauku filtra paziņojums.

Standarta režīmā ogļu filtra paziņojums nav aktivēts.

Gadījumā, ja gaisa nosūcējs tiek izmantots versijā ar filtru, ir

nepieciešams iedarbināt ogļu filtra paziņojumu.

Ogļu filtru paziņojuma aktivēšana:

Novietot gaisa nosūcēju pozīcij

ā OFF un turēt piespiestu

Tiklīdz tika piespiests tausts, iedegsies led, kas atbilst uz doto

brīdi aktīviem filtra paziņojumiem.

Gaisa nosūcējs izdos skaņas signālu "BEEP" un led 2

Led 1 un 2 paliks ieslēgti aptuveni 2" pirms gaisa nosūcējs

atgriežas stāvoklī OFF.

Ogļu filtra paziņojuma atslēgšana:

Novietot gaisa nosūcēju pozīcijā OFF un turēt piespiestu

Tiklīdz tausts tiks piespiests, iedegsies led, kas atbilst uz doto

brīdi aktīviem filtra paziņojumiem.

Gaisa nosūcējs izdos skaņas signālu "BEEP" un led 2

Led 1 paliks iededzies aptuveni 2" pirms gaisa nosūcējs

Tehniskā apkalpošana

Pirms jebkura veida tehniskās apkalošanas darba, atslēgt

gaisa nosūcēju no elektrības.

Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek

veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan

no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kurš ir

samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem.

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Uzmanību: Ierīces tīrīšanas un filtru nomainīšanas normu

neievērošana var vest pie ugunsgrēka riskiem. Tātad ir

ietecams pieturēties pie ieteiktām instrukcijām.

Tiek noraidīta jebukra atbildība par iespējamiem dzinēja

bojajumiem, ugunsgrēkiem, kas tika provocēti neatbistošas

tehniskās apkalpošanas vai augstāk minēto brīdinājumu

Paneļa tehniskā apkope

- Noņemt paneli, veicot spiedienu divu fiksēšanas sliežu

apakšējā daļā (IEKŠDAĻA);

- Slidināt panelis uz augšpusi (aptuveni 20mm);

- Vilkt paneli uz sevi

panelis tiek tīrīts tik pat bieži cik tauku filtrs; lietot drāniņu

samitrinātu ar neitrāliem šķidriem mazgāšanas līdzekļiem.

Izvairīties no abrazīviem produktiem. NEIZMANTOT ALKOHOLU!

rīkoties pretēji instrukcijai, kas norā’dīta sadaļā “ demontāža” .

Uzmanību! Vienmēr pārbaudīt, vai panelis ir labi piestiprināts

Notur tauku daļiņas, kas tiek veidotas no ēdiena

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem

līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas

temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts

trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var

kļūt nespodras, bet jebkurā gadījumā to spējas nemainās

Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes

Aktīvo ogļu filtrs (Tikai Versijai ar Filtru)

Ogļu filtra piesātināšanās parādās pēc diezgan ilgas

izmantošanas, atkarībā no virtuves veida un tauku filtru

tīrīšanas regularitātes. Jebkurā gadījumā, ir nepieciešams

nomainīt kartridžu maksimums katrus ceturto mēnesi (vai kad

filtru piešātināšanās norādījumu sistēma – ja to paredz Jūsu

modelis – uzrāda šo nepieciešamību).

NEVAR būt mazgāts vai atjaunots.

Cirkulārs ogļu filtrs

Pielietot vienu filtru katrai pusei, lai nosegtu dzinēja

lāpstiņriteņa abus aizsardzības režģus, pēctam pagriezt

pulskteņrādītāja virzienā.

Nomontēšanai pagriezt pret

ēji pulskteņrādītāja virzienam.

Atvienot ierīci no elektriskās sistēmas.

Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās

1. Izņemt aizsardzību, ar plakana skrūvgrieža, vai līdzīga

priekšmeta palīdzību.

2. Nomainīt bojātu spuldzi.

Izmantot tikai 12V -20W max - G4 halogēna spuldzes,

uzmanoties lai neaiztiktu tās ar rokām.

3. Aiztaisīt aizsargu (fiksēšana ar klikšķi).

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi

ievietota, pirms griezties pie tehniskā servisa.102

SR - Uputstva za montažu i upotrebu
