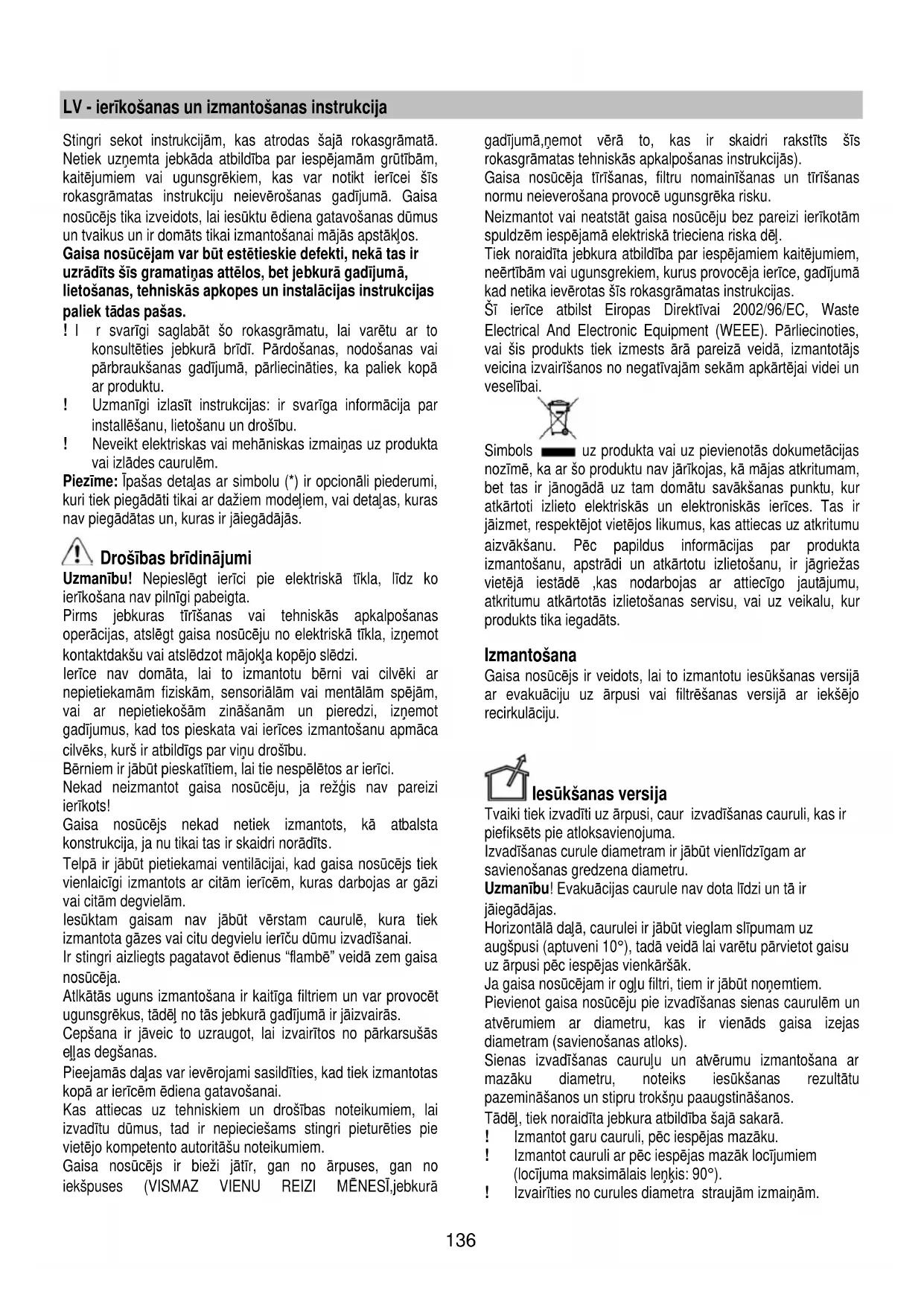

LV ierīkošanas un izmantošanas instrukcija

LV - ierīkošanas un izmantošanas instrukcija

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā.

Netiek uzņemta jebkāda atbildība par iespējamām grūtībām,

kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs

rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa

nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus

un tvaikus un ir domāts tikai izmantošanai mājās apstākļos.

Gaisa nosūcējam var būt estētieskie defekti, nekā tas ir

uzrādīts šīs gramatiņas attēlos, bet jebkurā gadījumā,

lietošanas, tehniskās apkopes un instalācijas instrukcijas

r svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to

konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai

pārbraukšanas gadījumā, pārliecināties, ka paliek kopā

! Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par

installēšanu, lietošanu un drošību.

! Neveikt elektriskas vai mehāniskas izmaiņas uz produkta

vai izlādes caurulēm.

Piezīme: Īpašas detaļas ar simbolu (*) ir opcionāli piederumi,

kuri tiek piegādāti tikai ar dažiem modeļiem, vai detaļas, kuras

nav piegādātas un, kuras ir jāiegādājās.

Drošības brīdinājumi

Uzmanību! Nepieslēgt ierīci pie elektriskā tīkla, līdz ko

ierīkošana nav pilnīgi pabeigta.

Pirms jebkuras tīrīšanas vai tehniskās apkalpošanas

operācijas, atslēgt gaisa nosūcēju no elektriskā tīkla, izņemot

kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi.

Ierīce nav domāta, lai to izmantotu bērni vai cilvēki ar

nepietiekamām fiziskām, sensoriālām vai mentālām spējām,

vai ar nepietiekošām zināšanām un pieredzi, izņemot

gadījumus, kad tos pieskata vai ierīces izmantošanu apmāca

cilvēks, kurš ir atbildīgs par viņu droš

Bērniem ir jābūt pieskatītiem, lai tie nespēlētos ar ierīci.

Nekad neizmantot gaisa nosūcēju, ja režģis nav pareizi

Gaisa nosūcējs nekad netiek izmantots, kā atbalsta

konstrukcija, ja nu tikai tas ir skaidri norādīts.

Telpā ir jābūt pietiekamai ventilācijai, kad gaisa nosūcējs tiek

vienlaicīgi izmantots ar citām ierīcēm, kuras darbojas ar gāzi

vai citām degvielām.

Iesūktam gaisam nav jābūt vērstam caurulē, kura tiek

izmantota gāzes vai citu degvielu ierīču dūmu izvadīšanai.

Ir stingri aizliegts pagatavot ēdienus “flambē” veidā zem gaisa

ntošana ir kaitīga filtriem un var provocēt

ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās.

Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās

Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas

kopā ar ierīcēm ēdiena gatavošanai.

Kas attiecas uz tehniskiem un drošības noteikumiem, lai

izvadītu dūmus, tad ir nepieciešams stingri pieturēties pie

vietējo kompetento autoritāšu noteikumiem.

Gaisa nosūcējs ir bieži jātīr, gan no ārpuses, gan no

iekšpuses (VISMAZ VIENU REIZI MĒNESĪ,jebkurā

gadījumā,ņemot vērā to, kas ir skaidri rakst

rokasgrāmatas tehniskās apkalpošanas instrukcijās).

Gaisa nosūcēja tīrīšanas, filtru nomainīšanas un tīrīšanas

normu neieverošana provocē ugunsgrēka risku.

Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām

spuldzēm iespējamā elektriskā trieciena riska dēļ.

Tiek noraidīta jebkura atbildība par iespējamiem kaitējumiem,

neērtībām vai ugunsgrekiem, kurus provocēja ierīce, gadījumā

kad netika ievērotas šīs rokasgrāmatas instrukcijas.

Šī ierīce atbilst Eiropas Direktīvai 2002/96/EC, Waste

Electrical And Electronic Equipment (WEEE). Pārliecinoties,

vai šis produkts tiek izmests ārā pareizā

veicina izvairīšanos no negatīvajām sekām apkārtējai videi un

uz produkta vai uz pievienotās dokumetācijas

nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam,

bet tas ir jānogādā uz tam domātu savākšanas punktu, kur

atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir

jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu

aizvākšanu. Pēc papildus informācijas par produkta

izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas

vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu,

atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur

produkts tika iegadāts.

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā

ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo

Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir

piefiksēts pie atloksavienojuma.

Izvadīšanas curule diametram ir jābūt vienlīdzīgam ar

savienošanas gredzena diametru.

Uzmanību! Evakuācijas caurule nav dota līdzi un tā ir

Horizontālā daļā, caurulei ir jābūt vieglam slīpumam uz

augšpusi (aptuveni 10°), tadā veidā lai varētu pārvietot gaisu

uz ārpusi pēc iespējas vienkāršāk.

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un

atvērumiem ar diametru, kas ir vienāds gaisa izejas

diametram (savienošanas atloks).

vērumu izmantošana ar

mazāku diametru, noteiks iesūkšanas rezultātu

pazemināšanos un stipru trokšņu paaugstināšanos.

Tādēļ, tiek noraidīta jebkura atbildība šajā sakarā.

! Izmantot garu cauruli, pēc iespējas mazāku.

! Izmantot cauruli ar pēc iespējas mazāk locījumiem

(locījuma maksimālais leņķis: 90°).

! Izvairīties no curules diametra straujām izmaiņām.137

! Izmantot cauruli ar pēc iespējas gludāku iekšdaļu.

! Caurules materiālam ir jāatbilst pēc normatīviem.

! Vienkāršai gaisa nosūcēja instalācijai iesūkšanas

versijā, iesakām izmantot lokanu cauruli ar diametru

Iesūktais gaiss tiek attaukots un deodorēts pirms tā

nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā,

ir nepieciešams ierīkot papildus filtrēšanas sistēmu uz aktīvo

Instalēšanu, gan elektrisko, gan mehānisko, ir jāveic

specializētam personālam.

Minimālam attālumam starp plīts virsmu, kur tiek novietoti

tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt

mazākam par 50cm elektriskās plīts gadījumā un 65cm gāzes

un kombinētas virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek

precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskā pieslēgšana

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz

īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja

nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst

pastāvošiem likumiem un atrodas pieejamā zonā arī pēc

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie

elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā

zonā, arī pēc installēšanas, pielietot normām atbilstošu

bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla

sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar

ierīkošanas likumiem.

Uzmanību! pirms pieslēgt gaisa nosūcējau pie tīkla

barošanas un pirms pārbaudīt t

pārbaudīt ka tīkla kabelis ir ierīkots pareizi.

Uzmanību! Savienošanas vada nomainīšana ir jāveic

autorizētam tehniskās apkalpošanas servisam.

Pirms uzsākt ierīkošanu:

• Pārbaudīt vai iegādātajam produktam ir piemēroti izmēri

izvēlētajai ierīkošanas zonai.

• Noņemt aktīvās ogles filtru/s, ja tādi ir piegādāti ar ierīci

(skat. attiecīgu paragrāfu). Tam/tiem ir jābūt

montētam/tiem atpakaļ, tikai ja Jūs vēlaties izmantot

gaisa nosūcēju filtrācijas versijā.

• Pārbaudīt vai gaisa nosūcējā nav (transportēšanas dēļ)

pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas

utt), gadījumā, ja tas tā ir, tie ir jāizņ

Ja ir iespējams, atvienot un pārvietot mēbeles, kuras

atrodas gaisa nosūcēja ierīkošanas zonas apakšā un

blakus, lai iegūtu labāku pieejamību pie griestiem/sienas,

kur tiks ierīkots gaisa nosūcējs. Pretējā gadījumā,

aizsargāt cik vien tas ir iespējams mēbeles un visas

ierīkošanas pielietojamās daļas. Izvēlēties plakanu

virsmu un pārklāt to ar aizsargu, kur vēlāk piesliet gaisa

nosūcēju un pievienotās detaļas.

• Kā arī, parbaudīt, vai gaisa nosūcēja ierīkošanas zonas

tuvumā (zona, kura ir pieejama arī ar ierīkotu gaisa

u pieejama elektriskā rozete un būtu

iespējams pieslēgties pie mehānisma, kurš izvada dūmus

uz ārpusi (tikai iesūkšanas versija).

• Veikt visus nepieciešamos būvdarbus (piem., elektriskās

rozetes ierīkošana un/vai atveres ierīkošana izvadīšanas

Gaisa nošūcējs ir aprīkots ar fiksēšanas korķiem, kas ir

piemēroti sienu/griestu lielākai daļai. Jebkurā gadījumā, ir

nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos

par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem

ir jābūt pietiekoši biezai/iem, lai noturētu gaisa nosūcēja

Gadījumā, ja virtuvē ir malējie paneļi un/vai sienas un/vai

piekaramie skapīši, iepriekš p

, vai ir pietiekoši daudz

brīvas vietas, lai instalētu gaisa nosūcēju un, ka ir vienmēr

būs iespējams viegli piekļūt pie komandu paneļa.

Izmantot augstāku ātrumu īpašas virtuves dūmu

koncentrācijas gadījumā. Iesakām ieslēgt iesūkšanu 5

minūtes pirms ēdiena gatavošanas sākšanas un neslēgt to

ārā vēl 15 minūtes pēc ēdiena gatavošanas pabeigšanas.

Kontroles panelis sastāv no rotējošā diska, kurš ir apgaismots

•Lai ieslēgtu un izslēgtu gaismas:

Piespiest disku (T) lai ieslēgtu un izslēgtu gaismas

•Lai izvēlētos pieejamos iesūkšanas ātrumus:

Pagriezt disku (T) pulksteņrādītāja virzienā lai ieslēgtu un

palielinātu iesūkšanas ātrumu un pretēji pulksteņrādītāja

virzienam, lai to samazinātu, vai izslēgtu gaisa nosūcēju.

Kronis (L) iedegas, lai norādītu izvēlēto iesūkšanas ātrumu:

1.ātrums (minimāls).138

•L1+L2 ir iedegušies

.•L1+L2+L3 ir iedegušies

3.ātrums (maksimāls).

•L1+L2+L3+L4 ir iedegušies mirguļošanas režīmā

4.ātrums (intensīvs) :ilgums 5 minūtes, pēc kā gaisa nosūcējs

automātiski novietojas 2.ātrumā

Iesūkšanas dzinējs ir izslēgts

Filtru piesātināšanas kontroles mehānisms

Gaisa nosūcējs ir aprīkots ar ierīci, kura paziņo, kad ir

nepieciešams veikt filtru tehnisko apkopi

Prettauku filtra piesātināšanās kontroles ierīce ir vienmēr

aktīva Aktīvo ogļu filtra kontroles ierīce parasti ir atslēgta

Lai to iedarbinātu, rīkoties, kā tas ir uzrādīts t

- Izslēgt gaisa nosūcēju.

- Piespiest disku (T) ilgāk par 5 sekundēm

Kronis (L) pilnībā iedegas, mirguļojot, izdodas skaņas signāls:

ogļu filtra kontroles ierīce ir aktīva.

NB = lai to atslēgtu, izslēgt gaisa nosūcēju, piespiest disku

(T), L1+L2 iedegsies no aizmugurpuses; uzgaidīt skaņas

signālu, kas apstiprina par notikušo atslēgšanu.

Prettauku filtra piesātināšanās paziņojums

L1 + L2 mirguļo, kad prettauku filtriem ir nepieciešams veikt

Aktīvo ogļu filtra piesātināšanās paziņojums

L3 + L4 mirguļos, kad ir nepieciešams veikt tehnisko apkopi

Filtru piesātināšanās paziņojuma iestatīšana uz nulli

iltru tehniskās apkopes, ieslēgt gaisa nosūcēju un

piespiest disku (T) ilgāk par 5 sekundēm: tiks sadzirdēts

paildzināts skaņas signāls (beep), kas apstiprina par notikušo

iestatīšanu uz nulli.

Piezīme : vienlaicīgā paziņojums gadījumā (prettauku filtra un

aktīvo ogļu filtra piesātināšanās), ir nepieciešams atkārtot

iestatīšanas uz nulli divas reizes.

Tehniskā apkalpošana

Pirms jebkura veida tehniskās apkalošanas darba, atslēgt

gaisa nosūcēju no elektrības.

Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek

veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan

no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kurš ir

samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem.

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Uzmanību: Ierīces tīrīšanas un filtru nomainīšanas normu

neievērošana var vest pie ugunsgrēka riskiem. Tātad ir

ietecams pieturēties pie ieteiktām instrukcijām.

Tiek noraidīta jebukra atbildība par iespējamiem dzinēja

bojajumiem, ugunsgrēkiem, kas tika provocēti neatbistošas

tehniskās apkalpošanas vai augstāk minēto brīdinājumu

Attēls 1/19 – 41 /50

drošā veidā vilkt paneli uz ārpusi un noņemt to no visiem

pieāķēšanas punktiem.

panelis tiek tīrīts tikpat bieži, cik tauku filtrs; izmantot

drāniņu samitrinātu ar neitrāliem šķidriem mazgāšanas

Izvairīties no produktu lietošanas, kuri satur abrazīvus.

NEIZMANTOT ALKOHOLU!

Panelis tiek piefiksēts ievietojot attiecīgajos pirktos uz

gaisa nosūcēja virsmas.

Uzmanību! vienmēr pārbaudīt, ka panelis ir labi

piefiksēts savā vietā.

Notur tauku daļiņas, kas tiek veidotas no ēdiena

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem

līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas

temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts

trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var

kļūt nespodras, bet jebkurā gadījumā to spējas nemainās

Lai atvienotu un noņemtu prettatuku filtru, paņemt ar rokām

divus malējos rokturus.

Aktīvo ogļu filtrs (Tikai Versijai ar Filtru)

Notur nepatīkamas smaržas, kuras veidojas no ēdiena

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas

izmantošanas, atkarībā no virtuves veida un tauku filtru

tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams

nomainīt kartridžu katru ceturto mēnesi.

NEVAR būt mazgāts vai atjaunots.

Cirkulārs ogļu filtrs

Pielietot vienu filtru katrai pusei, lai nosegtu dzinēja

lāpstiņriteņa abus aizsardzības režģus, pēctam pagriezt

pulskteņrādītāja virzienā.

Nomontēšanai pagriezt pretēji pulskteņrādītāja virzienam.

Gaisa nosūcējs ir aprīkots ar apgaismošanas sistēmu, kas

pamatojas uz LED tehnoloģiju.

LED nodrošina optimālu apgaismošanu, kas ilgst 10 reizes

vairāk par tradicionālajām spuldzītēm un ļauj ietaupīt 90%

elektriskās enerģijas.

Nomainīšanai griezties uz tehniskās apkalpošanas servisu.139

SR - Uputstva za montažu i upotrebu
