MANUAL DE UTILIZARE 70cc Island Evoque ELICA

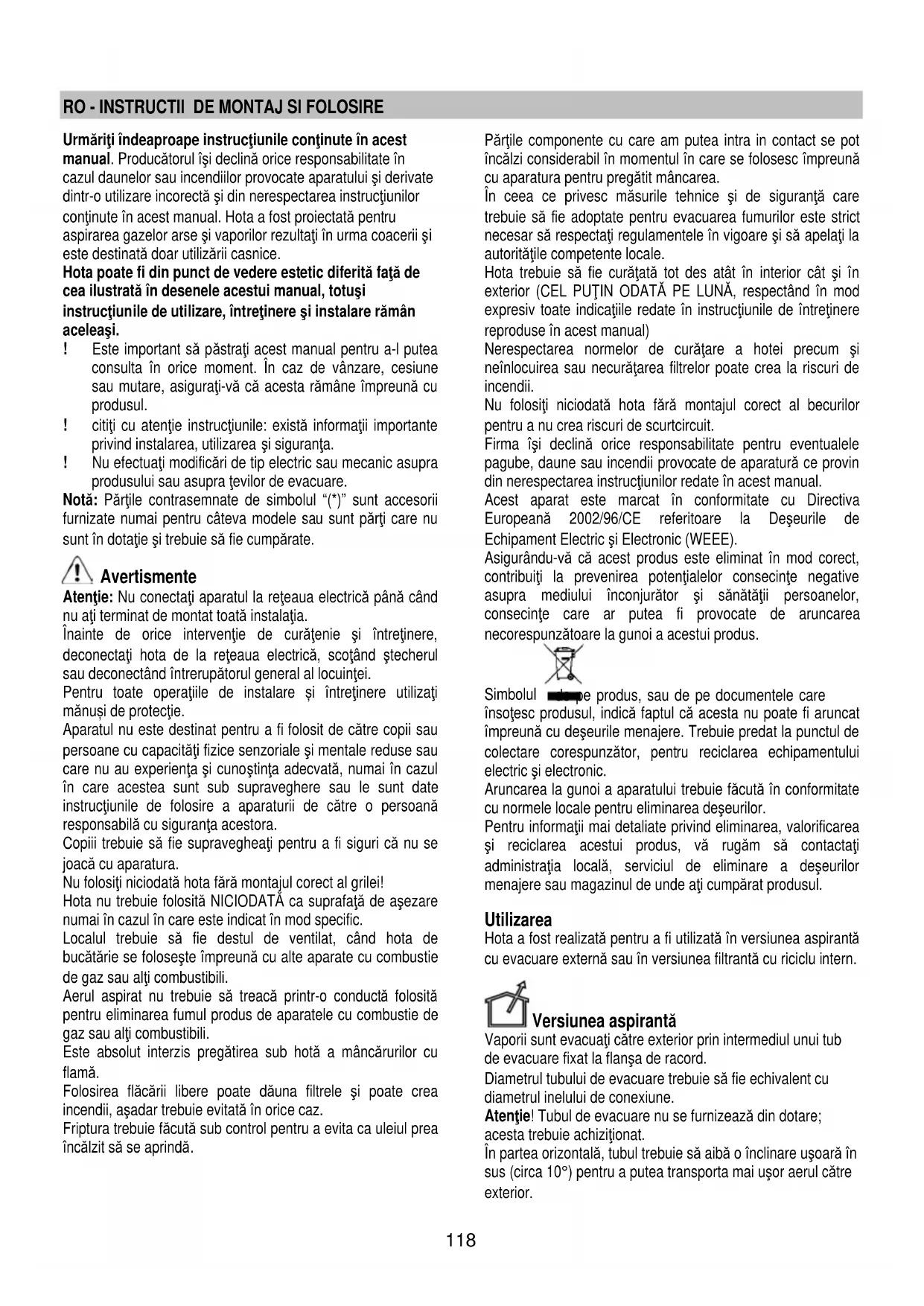

RO - INSTRUCTII DE MONTAJ SI FOLOSIRE Urmăriţi îndeaproape instrucţiunile conţinute în acest

manual. Producătorul îşi declină orice responsabilitate în

cazul daunelor sau incendiilor provocate aparatului şi derivate

dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor

conţinute în acest manual. Hota a fost proiectată pentru

aspirarea gazelor arse şi vaporilor rezultaţi în urma coacerii şi

este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită faţă de

cea ilustrată în desenele acestui manual, totuşi

instrucţiunile de utilizare, întreţinere şi instalare rămân

! Este important să păstraţi acest manual pentru a-l putea

consulta în orice moment. În caz de vânzare, cesiune

sau mutare, asiguraţi-vă că acesta rămâne împreună cu

! citiţi cu atenţie instrucţiunile: există informaţii importante

privind instalarea, utilizarea

! Nu efectuaţi modificări de tip electric sau mecanic asupra

produsului sau asupra ţevilor de evacuare.

Notă: Părţile contrasemnate de simbolul “(*)” sunt accesorii

furnizate numai pentru câteva modele sau sunt părţi care nu

sunt în dotaţie şi trebuie să fie cumpărate.

Atenţie: Nu conectaţi aparatul la reţeaua electrică până când

nu aţi terminat de montat toată instalaţia.

Înainte de orice intervenţie de curăţenie şi întreţinere,

deconectaţi hota de la reţeaua electrică, scoţând ştecherul

sau deconectând întrerupătorul general al locuinţei.

Pentru toate operaţiile de instalare și întreţinere utilizaţi

mănuși de protecţie.

Aparatul nu este destinat pentru a fi folosit de către copii sau

persoane cu capacităţi fizice senzoriale şi mentale reduse sau

care nu au experienţa şi cunoştinţa adecvată, numai în cazul

în care acestea sunt sub supraveghere sau le sunt date

instrucţiunile de folosire a aparaturii de către o persoană

responsabilă cu siguranţa acestora.

Copiii trebuie să fie supravegheaţi pentru a fi siguri că nu se

iciodată hota fără montajul corect al grilei!

Hota nu trebuie folosită NICIODATĂ ca suprafaţă de aşezare

numai în cazul în care este indicat în mod specific.

Localul trebuie să fie destul de ventilat, când hota de

bucătărie se foloseşte împreună cu alte aparate cu combustie

de gaz sau alţi combustibili.

Aerul aspirat nu trebuie să treacă printr-o conductă folosită

pentru eliminarea fumul produs de aparatele cu combustie de

gaz sau alţi combustibili.

Este absolut interzis pregătirea sub hotă a mâncărurilor cu

Folosirea flăcării libere poate dăuna filtrele şi poate crea

incendii, aşadar trebuie evitată în orice caz.

Friptura trebuie făcută sub control pentru a evita ca uleiul prea

încălzit să se aprindă.

Părţile componente cu care am putea intra in contact se pot

încălzi considerabil în momentul în care se folosesc împreună

cu aparatura pentru pregătit mâncarea.

În ceea ce privesc măsurile tehnice şi de siguranţă care

ie adoptate pentru evacuarea fumurilor este strict

necesar să respectaţi regulamentele în vigoare şi să apelaţi la

autorităţile competente locale.

Hota trebuie să fie curăţată tot des atât în interior cât şi în

exterior (CEL PUŢIN ODATĂ PE LUNĂ, respectând în mod

expresiv toate indicaţiile redate în instrucţiunile de întreţinere

reproduse în acest manual)

Nerespectarea normelor de curăţare a hotei precum şi

neînlocuirea sau necurăţarea filtrelor poate crea la riscuri de

Nu folosiţi niciodată hota fără montajul corect al becurilor

pentru a nu crea riscuri de scurtcircuit.

Firma îşi declină orice responsabilitate pentru eventualele

pagube, daune sau incendii provocate de aparatură ce provin

din nerespectarea instrucţiunilor redate în acest manual.

Acest aparat este marcat în conformitate cu Directiva

Europeană 2002/96/CE referitoare la Deşeurile de

Echipament Electric şi Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect,

contribuiţi la prevenirea potenţialelor consecinţe negative

asupra mediului înconjurător şi sănătăţii persoanelor,

necorespunzătoare la gunoi a acestui produs.

de pe produs, sau de pe documentele care

însoţesc produsul, indică faptul că acesta nu poate fi aruncat

împreună cu deşeurile menajere. Trebuie predat la punctul de

colectare corespunzător, pentru reciclarea echipamentului

electric şi electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate

cu normele locale pentru eliminarea deşeurilor.

Pentru informaţii mai detaliate privind eliminarea, valorificarea

şi reciclarea acestui produs, vă rugăm să contactaţi

administraţia locală, serviciul de eliminare a deşeurilor

menajere sau magazinul de unde aţi cumpărat produsul.

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă

cu evacuare externă sau în versiunea filtrantă cu riciclu intern.

Vaporii sunt evacuaţi către exterior prin intermediul unui tub

de evacuare fixat la flanşa de racord.

Diametrul tubului de evacuare trebuie să fie echivalent cu

diametrul inelului de conexiune.

Atenţie! Tubul de evacuare nu se furnizează din dotare;

acesta trebuie achiziţionat.

În partea orizontală, tubul trebuie să aibă o înclinare uşoară în

sus (circa 10°) pentru a putea transporta mai uşor aerul către

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie

Racordaţi hota la cablurile şi orificiile de evacuare prin perete

cu diametru egal cu ieşirea aerului (flanşa de record).

Utilizarea tuburilor şi orificiilor de evacuare la perete cu

diametrul mai mic va determina o diminuare a prestaţiilor de

aspirare şi o creştere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiţi un tub de lungime minimă indispensabilă.

! Folosiţi un tub cu un număr cât mai mic de curbe posibil

(unghiul maxim al curbei: 90°).

! Evitaţi schimbările drastice de secţiune ale tubului.

! Folosiţi un tub cu interiorul cât mai neted posibil.

! Materialul tubului trebuie să fie aprobat conform normei.

! Pentru facilitarea instalării hotei in versiune

aspirantă, se recomandă utilizarea unui tub flexibil

ondulat cu un diametru de 150mm

Aerul aspirat va fi degresat şi dezodorizat înainte de a fi

reorientat în cameră. Pentru a utiliza hota în această versiune

este necesar să instalaţi un sistem de filtrare suplimentar pe

bază de carbon activ.

Instalarea, atât electrică, cât şi mecanică, trebuie să fie

executată numai de către personalul specializat.

Distanţa minimă între suprafaţa suportului recipientelor pe

dispozitivul de gătit şi partea de jos a hotei nu trebuie să fie

mai mică de 50cm în cazul maşinilor de gătit electrice, şi de

65cm în cazul maşinilor de gătit cu gaz sau mixte.

Dacă instrucţiiunile dispozitivului de gătit cu gaz specifică o

distanţă mai mare, este necesar să ţineţi cont de aceasta.

Tensiunea din reţea trebuie să corespundă cu tensiunea la

care se referă eticheta situată în interiorul hotei. Dacă este

prevăzută cu ştecher conectaţi hota la o priză conform cu

normele în vigoare, poziţionată într-o zona accesibilă şi după

instalare. Dacă nu este prevăzută cu ştecher (conexiunea

este direct la reţea) sau ştecherul nu este poziţionat într-o

zonă accesibilă şi după instalare, aplicaţi un întrerupător

bipolar la normă care să asigure deconectarea completă de la

reţea în condiţiile categoriei de supratensiune III, conform

regulilor de instalare.

Atenţie! înainte de a efectua conectarea circuitului hotei la

alimentaţia din reţea şi de a verifica funcţionarea corectă,

controlaţi totdeauna dacă cablul a fost montat în mod corect.

Înlocuirea cablului de interconexiune trebuie să fi

efectuată numai de către un Centru de Service autorizat.

Informaţii preliminare pentru instalare:

• Verificaţi ca produsul cumpărat să fie de dimensiune şi

volum adept zonei de instalare alese.

• Scoateţi filtrul/filtrele de cărbun activ dacă sunt furnizate

(a se vedea paragraful relativ). Acesta/aceste vor fi

instalate numai dacă se utilizează hota în versiunea

• Verificaţi ca in interiorul hotei să nu fie (pentru motive de

transport) materiale de echipament (de exemplu: pungi

cu şuruburi, garanţia etc.), eventual să le scoateţi şi să le

• Dacă este posibil dezlegaţi şi mişcaţi mobila în jurul ariei

de instalare a hotei, în modul de a avea o cât mai bună

accesibilitate la peretele unde va fi instalată hota. Dacă

nu se poate, protejaţi pe cât posibil mobila şi toate părţile

care interesează instalarea. Alegeţi o suprafaţă plană şi

acoperiţi-o cu o protecţie unde apoi veţi pune hota ş

• Verificaţi ca în apropierea zonei de instalare a hotei (în

zona accesibilă chiar cu hota montată) să fie o priză

electrică şi dacă e posibil să fie conectată la un dispozitiv

de evacuare a fumului spre extern (numai pentru

versiunea aspirantă).

• Executaţi toate lucrările necesare de zidărit (de exemplu

instalarea unei prize electrice şi/sau orificiul prentru

trecerea tubuli de evacuare).

Hota este dotată cu dibluri de fixare adecvate pentru toţi

pereţi/ tavane. Este necesar, totuşi, să cereţi parerea unui

tehnician specialist pentru a se asigura de calitatea

materialelor şi felul de perete sau tavan. Peretele/tavanul

trebuie să fie destul de gros pentru a putea susţine gretutatea

În caz de prezenţă de panouri şi/sau corpuri suspendate

laterale, verificaţi să existe spaţiu suficient pentru a instala

hota şi să fie întotdeauna posibil accesul uşor la panoul de

Se recomandă o viteza crescută, în special în cazul unei

concentraţii mari de vapori în bucătărie. Vă sfătuim să o lăsaţi

să aspire 5 minute înainte de a demara procesul de coacere şi

de a o lăsa în funcţiune, la închiderea procesului de coacere,

pentru încă 15 minute (aproximativ).

Panoul de control este constituit dintr-un disc rotativ cu fundal

• Pentru a selecta vitezele de aspiraţie disponibile:

Rotiţi discul (T) în direcţia acelor de ceasornic pentru a activa

şi creşte viteza de aspiraţie şi în sens invers acelor de

ceasornic pentru a o reduce, şi pentru a opri hota.

Coroana (L) se aprinde pentru a indica viteza de aspiraţie

• L1 + L2 + L3 + L4 aprinse în modul intermitent

Viteza 4 (intensivă),cu durata 5 minute, după care hota este

plasată în mod automat în viteza 2

Motorul de aspiraţie oprit

Dispozitiv de control saturaţie filtre

Hota este echipată cu un dispozitiv care indică atunci când

trebuie executată întreţinerea filtrelor

Dispozitivul de control al saturaţiei filtrului separator de

grăsimi este întotdeauna activ

Dispozitivul de control al filtrului de carbon activ este, de

Pentru a-l activa, procedaţi după cum urmează:

- Apăsaţi discul (T) pentru mai mult de 5 secunde

Coroana (L) se luminează complet, intermitent, se va auzi un

semnal sonor: dispozitivul de control al filtrului de carbon activ

NB = pentru a-l dezactiva, opriţi hota, apăsaţi discul (T), L1 +

L2 se iluminează clipind intermitent: aşteptaţi emiterea unui

bip pentru a confirma dezactivarea.

de saturaţie filtru separator de grăsimi

L1 + L2 vor lumina intermitent atunci este necesară

efectuarea de lucrări de întreţinere a filtrului de separator de

Semnal de saturaţie filtru de carbon activ

L3 + L4 clipesc atunci când trebuie efectuate lucrări de

întreţinere a filtrului de carbon activ

Resetare semnal de saturaţie filtre

După executarea întreţinerii filtrelor, porni hota şi apăsaţi pe

discul (T) pentru mai mult de 5 secunde; se va auzi un semnal

sonor lung (bip), confirmând resetarea.

Notă: În caz de semnalizare simultană (saturaţie filtru

separator de grăsimi şi filtru de carbon activ), trebuie să

efectuaţi resetarea de două ori.

Atenţie! Înainte de orice intervenţie de curăţenie şi

întreţinere, deconectaţi hota de la reţeaua electrică,

scoţând ştecherul sau deconectând întrerupătorul

general al locuinţei.

Hota trebuie curăţată frecvent (cel puţin cu aceeaşi frecvenţă

cu care se curăţă filtrele anti-grăsime), fie în interior cât şi în

exterior. Pentru curăţare folosiţi un material îmbibat cu

detergenţi lichizi neutri. Evitaţi folosirea produselor pe bază

de abrazivi NU FOLOSIŢI ALCOOL!

Atenţie: Nerespectarea normelor de curăţare a hotei şi de

înlocuire a filtrelor conduce la potenţiale riscuri de incendii. Vă

sfătuim să respectaţi îndeaproape instrucţiunile prezente în

Producătorul îşi declină orice responsabilitate în cazul

daunelor la motor sau incendiilor provocate aparatului şi

derivate dintr-o utilizare sau întreţinere incorectă precum şi din

nerespectarea instrucţiunilor conţinute în acest manual.

trageţi cu fermitate panoul spre exterior şi eliberaţi-l din toate

panoul trebuie să fie curăţat cu aceeaşi frecvenţă ca şi filtrul

de grăsime; utilizaţi o cârpă umezită cu detergent lichid

Evitaţi utilizarea produselor abrazive. NU UTILIZAŢI ALCOOL!

Panoul se va fixa prin interblocaj în acele plasate special pe

Atenţie! Verificaţi întotdeauna ca panoul să fie bine fixat în

Captează particulele de grăsime care apar în timpul

pregătirii alimentelor.

Trebuie curăţat o dată pe lună cu detergenţi neabrazivi,

manual sau utilizând maşina de spălat vase, la temperaturi

scăzute şi folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu maşina de spălat vase se

poate decolora, dar nu-şi va pierde caracteristicile de filtrare.

Pentru a elibera şi scoate filtrul antigrăsimi prindeţi de cele

două mânere laterale.

Filtru de cărbune (numai pentru versiunea filtrantă)

Reţine mirosurile neplăcute, derivate în urma procesului

Saturaţia filtrului de cărbune depinde de folosirea mai mult

sau mai puţin prelungită a tipului de maşina de gătit precum şi

de curăţarea regulară a filtrului pentru grăsime. În orice caz,

cartuşul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU-l spălaţi sau refolosiţi

Filtru de cărbune circular

Aplicaţi unul pe margine pentru acoperirea ambelor grilaje de

protecţie a rotorului motorului, apoi rotiţi în sens orar.

Pentru demontare rotiţi în sens antiorar.

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe

LEDURILE garantează o iluminare optimă, o durată de până

la 10 ori mai mare faţă de becurile tradiţionale şi permit

economisirea a 90% de energia electrică.

Pentru înlocuire adresaţi-vă serviciului de asistenţă tehnică.122

RU - Инструкция по монтажу у эксплуатации
