INSTRUKCJA OBSŁUGI 70cc Island Evoque ELICA

PL Instrukcja montażu i obsługi

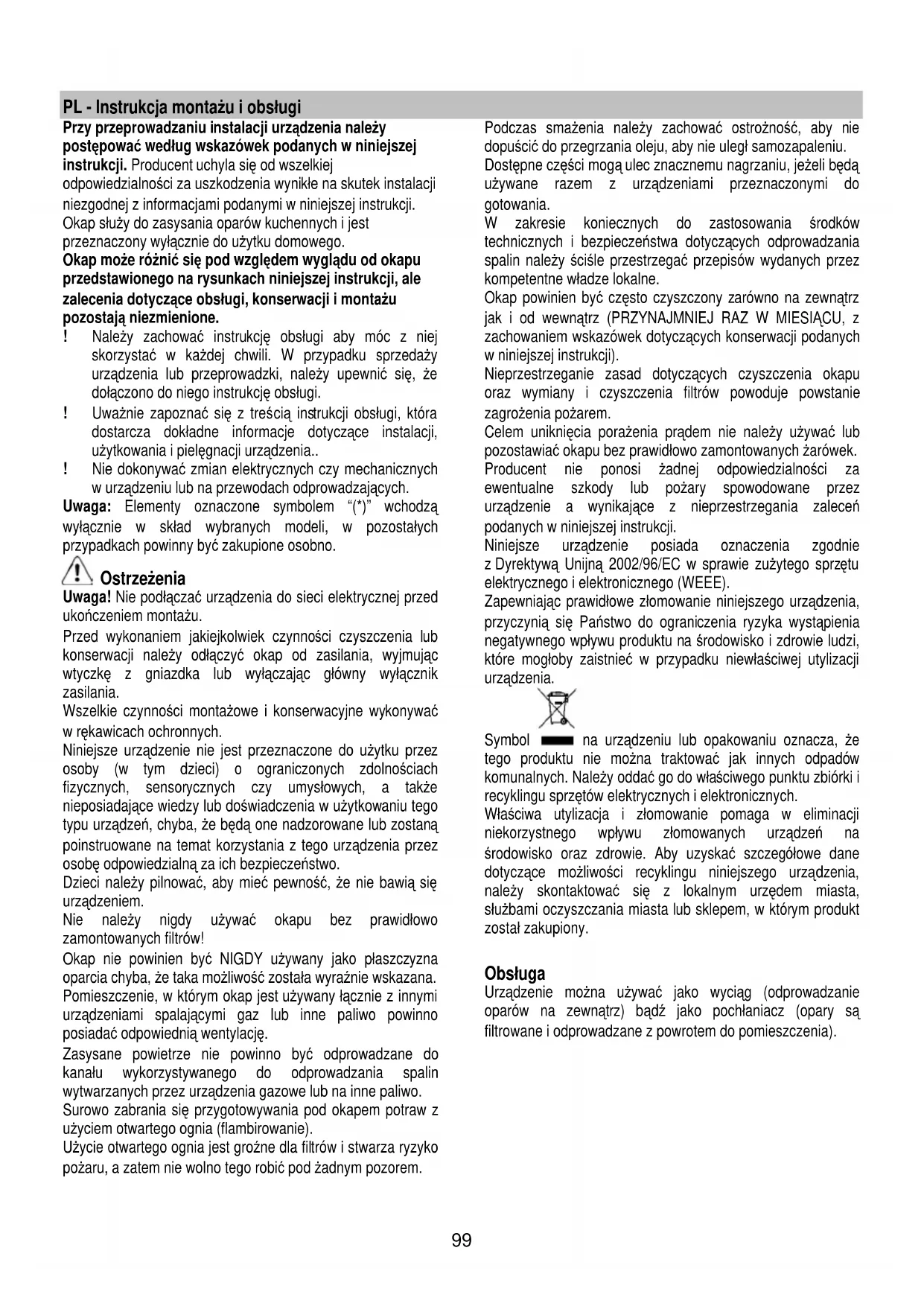

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy

postępować według wskazówek podanych w niniejszej

instrukcji. Producent uchyla się od wszelkiej

odpowiedzialności za uszkodzenia wynikłe na skutek instalacji

niezgodnej z informacjami podanymi w niniejszej instrukcji.

Okap służy do zasysania oparów kuchennych i jest

przeznaczony wyłącznie do użytku domowego.

Okap może różnić się pod względem wyglądu od okapu

przedstawionego na rysunkach niniejszej instrukcji, ale

zalecenia dotyczące obsługi, konserwacji i montażu

pozostają niezmienione.

! Należy zachować instrukcję obsługi aby móc z niej

skorzystać w każdej chwili. W przypadku sprzedaży

urządzenia lub przeprowadzki, należy upewnić się, że

dołączono do niego instrukcję obsługi.

! Uważnie zapoznać się z treś

trukcji obsługi, która

dostarcza dokładne informacje dotyczące instalacji,

użytkowania i pielęgnacji urządzenia..

! Nie dokonywać zmian elektrycznych czy mechanicznych

w urządzeniu lub na przewodach odprowadzających.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzą

wyłącznie w skład wybranych modeli, w pozostałych

przypadkach powinny być zakupione osobno.

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed

ukończeniem montażu.

Przed wykonaniem jakiejkolwiek czynności czyszczenia lub

konserwacji należy odłączyć okap od zasilania, wyjmując

wtyczkę z gniazdka lub wyłączając główny wyłącznik

Wszelkie czynności montażowe i konserwacyjne wykonywać

w rękawicach ochronnych.

Niniejsze urządzenie nie jest przeznaczone do użytku przez

osoby (w tym dzieci) o ograniczonych zdolnościach

fizycznych, sensorycznych czy umysłowych, a także

nieposiadające wiedzy lub doświadczenia w użytkowaniu tego

typu urządzeń, chyba, że będą one nadzorowane lub zostaną

poinstruowane na temat korzystania z tego urządzenia przez

osobę odpowiedzialną za ich bezpieczeństwo.

Dzieci należy pilnować, aby mieć pewność, że nie bawią

Nie należy nigdy używać okapu bez prawidłowo

zamontowanych filtrów!

Okap nie powinien być NIGDY używany jako płaszczyzna

oparcia chyba, że taka możliwość została wyraźnie wskazana.

Pomieszczenie, w którym okap jest używany łącznie z innymi

urządzeniami spalającymi gaz lub inne paliwo powinno

posiadać odpowiednią wentylację.

Zasysane powietrze nie powinno być odprowadzane do

kanału wykorzystywanego do odprowadzania spalin

wytwarzanych przez urządzenia gazowe lub na inne paliwo.

Surowo zabrania się przygotowywania pod okapem potraw z

użyciem otwartego ognia (flambirowanie).

Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko

pożaru, a zatem nie wolno tego robić pod żadnym pozorem.

Podczas smażenia należy zachować ostrożność, aby nie

dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.

ulec znacznemu nagrzaniu, jeżeli będą

używane razem z urządzeniami przeznaczonymi do

W zakresie koniecznych do zastosowania środków

technicznych i bezpieczeństwa dotyczących odprowadzania

spalin należy ściśle przestrzegać przepisów wydanych przez

kompetentne władze lokalne.

Okap powinien być często czyszczony zarówno na zewnątrz

jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z

zachowaniem wskazówek dotyczących konserwacji podanych

w niniejszej instrukcji).

Nieprzestrzeganie zasad dotyczących czyszczenia okapu

oraz wymiany i czyszczenia filtrów powoduje powstanie

Celem uniknięcia porażenia prądem nie należy używać lub

pozostawiać okapu bez prawidłowo zamontowanych żarówek.

Producent nie ponosi żadnej odpowiedzialności za

ewentualne szkody lub pożary spowodowane przez

urządzenie a wynikające z nieprzestrzegania zaleceń

podanych w niniejszej instrukcji.

Niniejsze urządzenie posiada oznaczenia zgodnie

z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprz

elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia,

przyczynią się Państwo do ograniczenia ryzyka wystąpienia

negatywnego wpływu produktu na środowisko i zdrowie ludzi,

które mogłoby zaistnieć w przypadku niewłaściwej utylizacji

na urządzeniu lub opakowaniu oznacza, że

tego produktu nie można traktować jak innych odpadów

komunalnych. Należy oddać go do właściwego punktu zbiórki i

recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji

niekorzystnego wpływu złomowanych urządzeń na

środowisko oraz zdrowie. Aby uzyskać szczegółowe dane

dotyczące możliwości recyklingu niniejszego urządzenia,

należy skontaktować się z lokalnym urzędem miasta,

służbami oczyszczania miasta lub sklepem, w którym produkt

Urządzenie można używać jako wyciąg (odprowadzanie

oparów na zewnątrz) bądź jako pochłaniacz (opary są

filtrowane i odprowadzane z powrotem do pomieszczenia).100

Okap pracujący jako wyciąg

Opary są usuwane na zewnątrz rurą odprowadzającą

zamocowaną do kołnierza łączeniowego.

Średnica rury odprowadzającej musi być równa średnicy

kołnierza łączeniowego.

Uwaga! Rura odprowadzająca nie jest dostarczona w

komplecie z urządzeniem i należy ją zakupić.

W części poziomej, rura musi mieć lekką inklinację do góry

(około 10°), tak aby ułatwić przepływ powietrza na zewnątrz.

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one

zostać zdjęte. Podłączyć okap do przewodu wentylacyjnego

rurą odprowadzającą o średnicy odpowiadającej rozmiarowi

wylotu z okapu (kołnierz łączeniowy).

Użycie przewodów o mniejszym przekroju powoduje

zmniejszenie zdolności zas

ysania oraz drastyczne

zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten

! Używać jak najkrótszego przewodu.

! Używać przewodu o jak najmniejszej liczbie zagięć

(maksymalny kąt zagięcia: 90°).

! Unikać radykalnych zmian przekroju przewodu.

! Używać przewodu o jak najgładszej powierzchni

! Materiał przewodu musi być zgodny z obowiązującymi

! W celu łatwej instalacji okapu w wersji zasysającej

zaleca się użycie rury giętkiej pomarszczonej o

Okap pracujący jako pochłaniacz

Aby używać okapu w tej wersji należy zainstalować filtr

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów

zanim zostanie zwrócone do pomieszczenia przez kratki w

górnej osłonie komina.

Czynności montażowe zarówno mechaniczne jak i

elektryczne powinny być wykonane przez

wyspecjalizowany personel.

Minimalna odległość między powierzchnią, na której znajdują

się naczynia na urządzeniu grzejnym a najniższą częścią

okapu kuchennego powinna wynosić nie mniej niż 50cm w

przypadku kuchenek elektrycznych i nie mniej niż 65cm w

przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest

większa odległość, należy dostosować się do takich wskazań.

Podłączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na

tabliczce umieszczonej w wewnętrznej części okapu. Jeśli

okap jest wyposażony we wtyczkę, należy ją podłączyć do

gniazdka zgodnego z obowiązującymi normami i

umieszczonego w łatwo dostępnym miejscu, również po

zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie

podłączenie do sieci) lub wtyczka nie znajduje się w łatwo

dostępnym miejscu, również po zakończonej instalacji, należy

zastosować znormalizowany wyłącznik dwubiegunowy, który

umożliwi całkowite odcięcie od sieci elektrycznej w warunkach

nadprądowych kategorii III, zgodnie z zasadami instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do

zasilania i sprawdzeniem poprawności jego działania należy

się zawsze upewnić, czy przewód zasilający jest prawidł

Uwaga! Wymiana kabla łączącego urządzenie z siecią

powinna być wykonana przez personel autoryzowanego

serwisu technicznego.

Przed przystąpieniem do instalacji:

• Sprawdzić, czy wymiary zakupionego produktu są

stosowne do wybranego miejsca montażu.

• Zdemontować filtr węglowy (*), jeżeli znajduje się na

wyposażeniu (patrz odpowiedni rozdział). Filtr należy

ponownie zamontować tylko wtedy, gdy okap będzie

używany w wersji filtrującej.

• Sprawdzić, czy wewnątrz okapu nie pozostawiono

(z powodów związanych z transportem) dodatkowego

materiału dostarczanego wraz z urządzeniem (na

przykład woreczków z wkrętami (*), karty gwarancyjnej

(*) itp), ewentualnie wyjąć je i zachować.

• Jeżeli to możliwe, należy odłączyć i usunąć meble,

znajdujące się w obszarze instalacji okapu, po to aby

uzyskać łatwy dostęp do sufitu/ściany, na której ma być

zamontowany okap. W przeciwnym wypadku należy jak

najlepiej zabezpieczyć meble oraz wszystkie części

przed przypadkowym uszkodzeniem. Wybrać pł

na której będzie oparty okap i elementy

wposażenia i przykryć ją folią ochronną.

• Ponadto należy sprawdzić, czy w pobliżu strefy montażu

okapu (w miejscu dostępnym również po zamontowaniu

okapu) jest dostępne gniazdko wtykowe i czy można

podłączyć okap do urządzenia odprowadzającego na

zewnątrz opary (tylko w wersji filtrującej).

Wykonać wszystkie niezbędne prace murarskie (np.:

montaż gniazdka wtykowego i/lub otwór do przejścia

przewodu odprowadzającego opary).

Okap jest zaopatrzony w kołki mocujące odpowiednie do

większości ścian i sufitów. Konieczne jest jednak zasięgnięcie

porady wykwalifikowanego technika, aby upewnić się co do

odpowiedniości materiałów w zależności od typu ściany lub

sufitu. Ściana lub sufit muszą

utrzymać ciężar okapu.

W przypadku zastosowania paneli i/lub ścian i/lub wiszących

przedziałów bocznych, należy sprawdzić czy jest

wystarczająco dużo miejsca do zainstalowania okapu, oraz

czy istnieje łatwy dostęp do panelu sterowania.101

W przypadku, gdy powietrze w pomieszczeniu kuchennym

jest szczególnie zanieczyszczone, należy używać okapu

ustawionego na najwyższą prędkość. Zaleca się uruchomienie

okapu 5 minut przed przystąpieniem do gotowania

jakichkolwiek potraw i pozostawienie go włączonym jeszcze

przez ok. 15 minut po zakończeniu gotowania.

Panel kontrolny składa się z pokrętła rotacyjnego

podświetlonego od tyłu.

• Aby włączyć i wyłączyć oświetlenie:

Wcisnąć pokrętło (T) aby włączyć i wyłączyć oświetlenie

•Aby wybrać jedną z możliwych szybkości zasysania:

Obrócić pokrętło (T) zgodnie z ruchem wskazówek zegara aby

włączyć i zwiększyć szybkość zasysania a w kierunku

przeciwnym aby ją zmniejszyć i wyłączyć okap.

Korona (L) oświetla się i wskazuje wybraną szybkość

szybkość 1 (minimalna).

szybkość 2 (średnia).

szybkość 3 (maksymalna).

•L1+L2+L3+L4 włączone w modalności migoczą

ość 4 (intensywna): czas trwania 5 minut, po upływie

których okap przechodzi automatycznie na szybkość 2.

Silnik zasilania wyłączony.

Urządzenie kontroli nasycenia filtrów

Okap wyposażony jest w urządzenie sygnalizujące kiedy

należy wykonać konserwację filtrów

Urządzenie kontroli nasycenia filtra przeciwtłuszczowego jest

Urządzenie kontroli nasycenia filtra aktywnego węgla jest

zwyczajowe wyłączone

Aby je aktywować należy postępować w następujący sposób:

- Wcisnąć pokrętło (T), przez więcej jak 5 sekund

Korona (L) włącza się całkowicie, migocząc, wydzielany jest

sygnał akustyczny: urządzenie kontroli filtra węglowego jest

UWAGA = aby je dezaktywować, wyłączyć okap, wcisnąć

pokrętło (T), L1+L2 podświetlają się od t

zaczekać na sygnał akustyczny, potwierdzający wykonanie

Sygnalizacja nasycenia filtra przeciwtłuszczowego

L1 + L2 migoczą kiedy należy wykonać konserwację filtra

przeciwtłuszczowego.

Sygnalizacja nasycenia filtra aktywnego węgla

L3 + L4 migoczą kiedy należy wykonać konserwację filtra

Reset sygnalizacji nasycenia filtrów

Po wykonaniu konserwacji filtrów należy włączyć okap i

wcisnąć pokrętło (T) przez dłużej niż 5 sekund: usłyszy się

przedłużony sygnał akustyczny (beep) potwierdzający

dokonanie operacji resetującej.

Uwaga: w przypadku jednoczesnej sygnalizacji (nasycenie

filtra przeciwtłuszczowego i filtra aktywnego węgla) należy

powtórzyć dwa razy operację resetują

Uwaga! Przed wykonaniem jakiejkolwiek czynności

czyszczenia lub konserwacji należy odłączyć okap od

zasilania wyjmując wtyczkę z gniazdka lub wyłączając

główny wyłącznik zasilania.

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz

(przynajmniej z tą samą częstotliwością, z którą wykonuje się

czyszczenie filtrów tłuszczowych) przy użyciu szmatki

nawilżonej łagodnymi środkami. Nie należy używać środków

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie przepisów dotyczących

czyszczenia urządzenia i wymiany filtrów powoduje powstanie

zagrożenia pożarem. Zaleca się zatem przestrzeganie

Producent nie ponosi żadnej odpowiedzialności za

ewentualne uszkodzenia silnika lub pożary wynikające z

nieprzestrzegania zasad konserwacji oraz wzmiankowanych

wyżej instrukcji.102

Zdecydowanym ruchem pociągnąć panel w kierunku

zewnętrznym i odczepić go od wszystkich punktów

Panel powinien być czyszczony z tą samą

częstotliwością, co filtr przeciwtłuszczowy; użyć wilgotnej

szmatki i łagodnego detergentu.

Unikać stosowania ściernych środków czyszczących. NIE STOSOWAĆ ALKOHOLU!

Panel należy umocować w sposób zaczepowy w

stosownych kołkach znajdujących się na powierzchni

Uwaga! Należy zawsze sprawdzić czy panel jest

prawidłowo umocowany.

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu, za pomocą

środka czyszczącego nie żrącego, ręcznie lub w zmywarce w

niskiej temperaturze i krótkim cyklu mycia.

Mycie w zmywarce metalowego filtra tłuszczowego może

spowodować jego nieznaczne odbarwienie, to jednak nie

pogarsza parametrów jego pracy.

Aby odczepić i usnąć filtr przeciwtłuszczowy należy nacisnąć

na dwie boczne gałki.

Filtr na węgiel ( tylko dla wersji filtrującej)

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po krótszym lub dłuższym okresie

użytkowania w zależności od rodzaju kuchni i od regularności

z jaką jest wykonywane czyszczenie filtra tłuszczowego.

Wkład filtra powinien być w każdym razie wymieniony po

upływie nie więcej niż czterech miesięcy.

NIE wolno myć lub regenerować filtra.

Filtr węglowy okrągły

Założyć po jednym filtrze z każdego boku tak, aby zakryć

ochronną kratkę wirnika silnika, po czym obrócić w kierunku

zgodnym z ruchem wskazówek zegara.

Aby zdemontować, obrócić w kierunku przeciwnym do ruchu

Okap zaopatrzony jest w system oświetlenia, który bazuje się

LED gwarantują optymalne oświetlenie, trwałość 10 razy

większą od lamp tradycyjnych i pozwalają zaoszczędzić 90%

energii elektrycznej.

W celu wymiany należy zwrócić się do serwisu obsługi
