РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 70cc Island Evoque ELICA

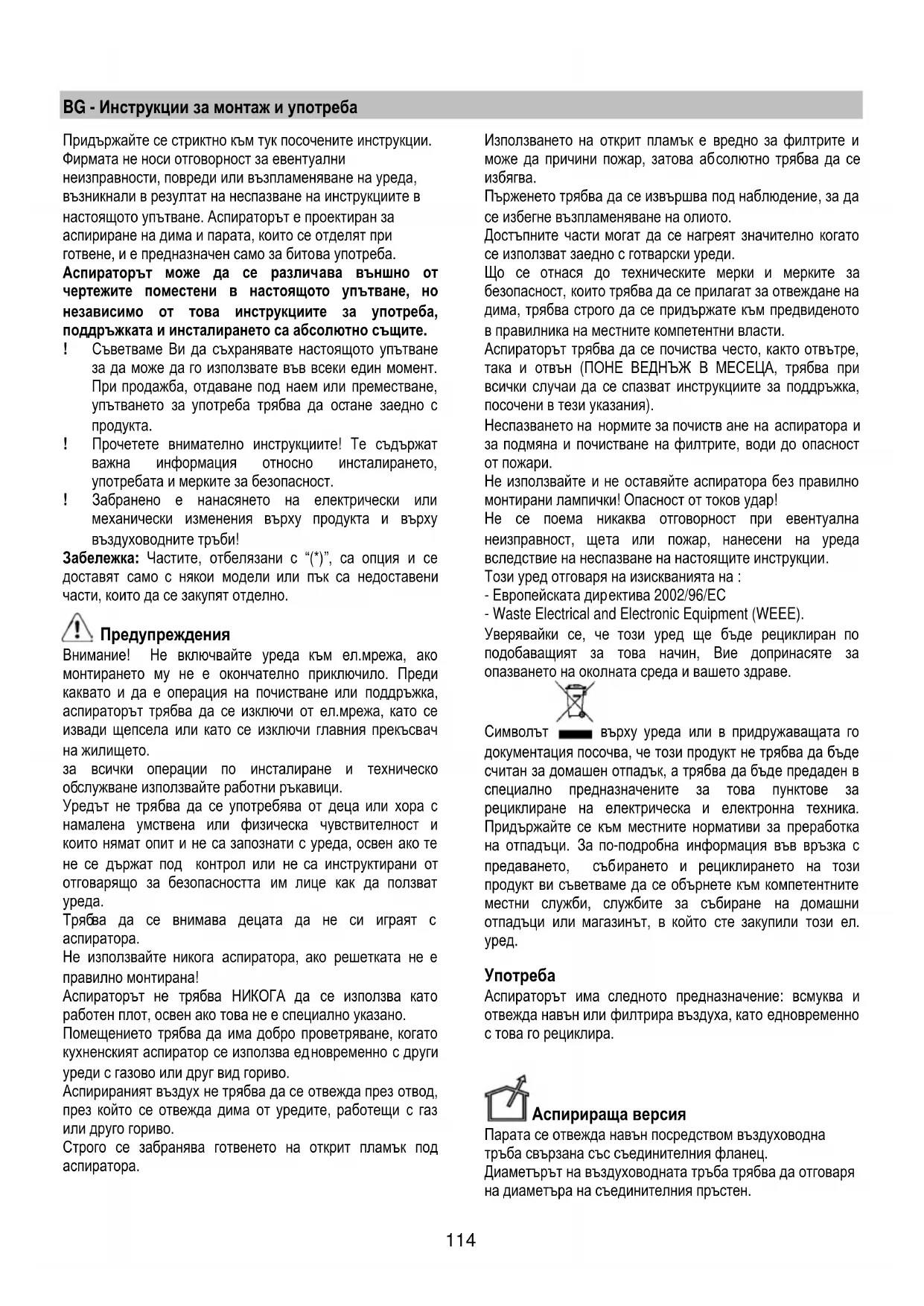

BG - Инструкции за монтаж и употреба

Придържайте се стриктно към тук посочените инструкции.

Фирмата не носи отговорност за евентуални

неизправности, повреди или възпламеняване на уреда,

възникнали в резултат на неспазване на инструкциите в

настоящото упътване. Аспираторът е проектиран за

аспириране на дима и парата, които се отделят при

готвене, и е предназначен само за битова употреба.

чертежите поместени в настоящото упътване, но

независимо от това инструкциите за употреба,

поддръжката и инсталирането са абсолютно същите.

! Съветваме Ви да съхранявате настоящото упътване

за да може да го използвате във всеки един момент.

При продажба, отдаване под наем или преместване,

упътването за употреба

! Прочетете внимателно инструкциите! Те съдържат

важна информация относно инсталирането,

употребата и мерките за безопасност.

! Забранено е нанасянето на електрически или

механически изменения върху продукта и върху

въздуховодните тръби!

Забележка: Частите, отбелязани с “(*)”, са опция и се

доставят само с някои модели или пък

части, които да се закупят отделно.

Внимание! Не включвайте уреда към ел.мрежа, ако

монтирането му не е окончателно приключило. Преди

каквато и да е операция на почистване или поддръжка,

аспираторът трябва да се изключи от ел.мрежа, като се

извади щепсела или като се изключи главния прекъсвач

за всички операции по инсталиране и техническо

служване използвайте работни ръкавици.

Уредът не трябва да се употребява от деца или хора с

намалена умствена или физическа чувствителност и

които нямат опит и не са запознати с уреда, освен ако те

не се държат под контрол или не са инструктирани от

отговарящо за безопасността им лице как да

ва да се внимава децата да не си играят с

Не използвайте никога аспиратора, ако решетката не е

Аспираторът не трябва НИКОГА да се използва като

работен плот, освен ако това не е специално указано.

Помещението трябва да има добро проветряване, когато

кухненският аспиратор се използва

уреди с газово или друг вид гориво.

Аспирираният въздух не трябва да се отвежда през отвод,

през който се отвежда дима от уредите, работещи с газ

Строго се забранява готвенето на открит пламък под

Използването на открит пламък е вредно за филтрите и

може да причини пожар, затова аб

солютно трябва да се

Пърженето трябва да се извършва под наблюдение, за да

се избегне възпламеняване на олиото.

Достъпните части могат да се нагреят значително когато

се използват заедно с готварски уреди.

Що се отнася до техническите мерки и мерките за

безопасност, които трябва да

се прилагат за отвеждане на

дима, трябва строго да се придържате към предвиденото

стните компетентни власти.

Аспираторът трябва да се почиства често, както отвътре,

така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА, трябва при

всички случаи да се спазват инструкциите за поддръжка,

посочени в тези указания).

за подмяна и почистване на филтрите, води до опасност

Не използвайте и не оставяйте аспиратора без правилно

монтирани лампички! Опасност от токов удар!

Не се поема никаква отговорност при евентуална

неизправност, щета или пожар, нанесени на уреда

вследствие на неспазване на настоящите инструкции

Този уред отговаря на изискванията на :

- Waste Electricаl and Electronic Equipment (WEEE).

Уверявайки се, че този уред ще бъде рециклиран по

подобаващият за това начин, Вие допринасяте за

опазването на околната среда и вашето здраве.

върху уреда или в придружаващата го

документация посочва, че този продукт не трябва да бъде

считан за домашен отпадък, а трябва да бъде предаден в

специално предназначените за това пунктове за

рециклиране на електрическа и електронна техника.

Придържайте се към местните нормативи за преработка

на отпадъци. За по-подробна информация

ирането и рециклирането на този

продукт ви съветваме да се обърнете към компетентните

местни служби, службите за събиране на домашни

отпадъци или магазинът, в който сте закупили този ел.

Аспираторът има следното предназначение: всмуква и

отвежда навън или филтрира въздуха, като едновременно

с това го рециклира.

Парата се отвежда навън посредством въздуховодна

тръба свързана със съединителния фланец.

Диаметърът на въздуховодната тръба трябва да отговаря

на диаметъра на съединителния пръстен.115

Внимание! Въздуховодната тръба не е включена към

аксесоарите и трябва да бъде закупена отделно.

В хоризонталната част тръбата трябва да бъде леко

извита нагоре (около 10°) за да улесни отвеждането на

въздуха навън. Ако аспираторът е снабден с филтри с

активен въглен, въпросните трябва да бъдат отстранени.

Свържете аспиратора към въздуховодни

стената. Диаметърът на тръбите тря

на диаметъра на съединителния фланец за отвеждане на

въздуха. Свързването към въздуховодни тръби и отвори

с по-малък диаметър намалява капацитета на аспириране

и увеличава значително шума по време на работа.

В тези случаи фирмата не поема никаква

Използвайте тръба с необ

! Използвайте тръба с възможно най-малко тръбни

колена (с максимален ъгъл на извивка: 90°).

! Не променяайте рязко сечението на тръбите!

! Използвайте тръби с възможно най-гладко вътрешно

! Материалът, от който са изработени тръбите трябва

да отговаря на нормите в сила.

инсталиране на аспират

вариант на аспирираща версия, Ви съветваме да

използвате гъвкава гофрирана тръба с диаметър

Аспирираният въздух се пречиства и освежава преди да

влезе отново в обръщение в помещението. За да

използвате аспиратора в този вариант на работа трябва

да инсталирате допълнителна филтрираща система на

базата на филтри с активен въглен.

Ел. връзките и техническата част при монтиране на

аспиратора трябва да бъдат извършени от

квалифициран персонал.

Минималното разстояние между повърхността, на която

се поставят съдовете за готвене и най-ниската част на

кухненския аспиратор, трябва да бъде не по-малко от

50cm в случай на електрически печки и не по-малко

в случай на газови или комбинирани печки.

Ако в инструкциите на газовия уред за готвене е посочено

по-голямо разстояние, то трябва да се има предвид.

Напрежението в ел.мрежата трябва да отговаря на

напрежението, което е посочено върху етикета с данните

за аспиратора, поставен от вътрешната му страна. Ако е

снабден с щепсел свържете аспиратора към контакт,

съответстващ на действащите норми и намиращ се на

лесно достъпно място дори и след приключване на

ден с щепсел (директно свързване

към мрежата), или щепселът не е на достъпно място след

приключване на монтажа, използвайте двуполюсен

прекъсвач според нормите, така че да се осигури пълно

изключване на мрежата при свръхнапрежение ІІІ, в

съответствие с правилата за монтиране.

Внимание! Преди да свържете отново аспиратора към

верите дали функционира правилно,

проверете дали кабелът е монтиран както трябва.

Внимание! Подмяната на кабела за междинно свързване

трябва да бъде осъществена от упълномощен сервиз за

техническо обслужване.

Преди да пристъпите към монтажа::

• Уверете се, че закупеният от Вас продукт отговаря по

размери на избраното място за инсталиране.

• Отстранете филтъра/филтрите с активен въглен

(разбира се, ако избраният от Вас модел разполага с

такъв). За да извършите това проследете операциите

в съответния параграф. Монтирайте филтрите отново

учай, че желаете да използвате аспиратора

във вариант на филтрираща версия.

• Уверете се, че по време на транспорта във

вътрешната част на аспиратора не са попаднали

дребни предмети, като например пликчета с винтове,

гаранционни карти и др.; ако намерите такива

отстранете ги и ги запазете.

• Ако е възможно разглобете

които се намират в непосредствена близост до

мястото, където възнамерявате да монтирате

аспиратора. По този начин ще имате по-добър достъп

до тавана или стената, където ще бъде инсталиран.

В противен случай, внимавайте да не увредите по

време на монтажа мебелите и всички останали

предмети. Изберете равна

повърхност и покрийте с

о, върху което да поставите

аспиратора и съответните аксесоари.

• Уверете се, че в близост до мястото, където

възнамерявате да монтирате аспиратора има лесно

достъпен контакт и също така, че е възможно да се

свърже с отдушник (само за аспириращите версии).

• Изпълнете всички необходими операции, например

нтакт и/или направете отвор за

прокарване на изходната тръба. Аспираторът е

снабден с дюбели за фиксиране подходящи за по-

голямата част от стените и таваните.

При все това, Ви препоръчваме да се посъветвате с

квалифициран техник, за да сте сигурни, че доставените

аксесоари са подходящи за целта.

бва да бъдат достатъчно стабилни за да

издържат на натоварването.

При наличието на панели, стени и/или странични

шкафове уверете се, че разполагате с достатъчно място

за да инсталирате аспиратора, и че

имате винаги безпрепятствен достъп до командното

Ако при готвене се отделя много пара, преминете на

максимален режим на работа. Препоръчително е да

включите аспиратора 5 минути преди да започнете да

готвите и да го оставите да работи още 15 минути след

Контролният панел се състои от кръгъл осветен диск

•За да включите и изключите осветлението:

Натиснете диска (T) за да включите и изключите

•За да изберете наличните скорости на аспириране:

Завъртете диска (T) по посока на часовниковата стрелка,

за да задействате и увеличите скоростта на аспиране и в

посока обратна на часовниковата стрелка, за да намалите

скоростта на аспиране

и изключите аспиратора.

ороната (L) се осветява и посочва избраната скорост на

1-ва скорост (минимална).

2-ра скорост (средна).

3-та скорост (максимална).

•L1+L2+L3+L4 включени и премигващи

4-та скорост (интензивна): времетраене - 5 минути, след

което аспираторът преминава автоматично на 2-ра

Аспириращият мотор е изключен.

трол на замърсяването на филтрите

Аспираторът разполага с устройство, което сигнализира

когато трябва да се извърши поддръжка на филтрите.

Устройството за контрол на замърсяването на филтъра за

мазнини е винаги активирано.

Устройството за контрол на замърсяването на филтъра с

активен въглен по принцип е дезактивирано.

ълнете следните операции:

- Изключете аспиратора.

- Натиснете диска (T) и задръжте в продължение на

повече от 5 секунди.

Короната (L) се включва изцяло и премигва, след което

издава звуков сигнал: устройството за контрол на

филтъра с активен въглен е активирано.

Забележка: за да го дезактивирате изключете

аспиратора, натиснете диска (T), L1+L2 се осветяват и

премигват; изчакайте звуковия сигнал, който потвърждава,

ията е дезактивирана.

Сигнализация за замърсяване на филтъра за мазнини

L1 + L2 премигват, когато трябва да се извърши

поддръжка на филтъра за мазнини.

Сигнализация за замърсяване на филтъра с активен

L3 + L4 премигват, когато трябва да се извърши

поддръжка на филтъра с активен въглен.

лизацията за замърсяване на

След като приключите с поддръжката на филтрите

включете аспиратора, натиснете диска (T) и задръжте в

продължение на повече от 5 секунди: ще чуете

продължителен звуков сигнал (бип), което означава, че

сигнализацията е нулирана.

Забележка: при едновременна сигнализация за

замърсяване на филтъра за мазнини и на филтъра с

активен въглен е необ

ходимо да повторите операцията на

Внимание! Преди каквато и да е операция свързана с

почистване или поддръжка изключете аспиратора от

ел.мрежата, като извадите щепсела или изключите

главния прекъсвач на жилището.

Аспираторът трябва да се почиства често (или поне

толкова на често колкото почиствате филтрите), както

отвътре така и отвън. Използвайте навлажнена кърпа и

неутрални течни почистващи препарати.

Избягвайте препарати, които съдържат абразивни

Внимание ! Не почиствайте никога със спирт !

Внимание! Неспазването на нормите за почистване на

аспиратора и за подмяна

пожар. Спазвайте строго посочените инструкции!

Не се поема никаква отговорност за евентуални щети

нанесени по мотора и пожари, възникнали следствие на

неправилна поддръжка или неспазване на настоящите

Дръпнете панела рязко навън и го откачете от всички

Панелът трябва да се почиства толкова често,

колкото почиствате филтъра за мазнини.

Използвайте влажна кърпа и неутрални течни

почистващи препарати.

Избягвайте употребата на продукти, съдържащи

абразивни частици. НЕ ИЗПОЛЗВАЙТЕ СПИРТ!

Панелът трябва да се фиксира

поставени за тази цел върху повърхността на

Внимание! Проверете дали панелът е здраво

закрепен на мястото му.

Филтърът задържа мазните частици, отделяни при

Почиства се веднъж месечно с неутрални препарати. Мие

се ръчно или в съдомиялна машина на ниска температура

и кратък режим на измиване.

При миене на филтъра за мазнини в съдомиялна машина

е възможно той да се обезцвети, но това в никакъв случай

ността му на филтриране.

За да освободите и отстраните филтъра за мазнини,

натиснете двете странични дръжки.

Филтър с активен въглен (само за филтрираща

Задържа неприятните миризми, които се отделят при

Филтърът с активен въглен се запушва приблизително

след дълъг период на използване в зависимост от начина

на готвене и от това колко често почиствате филтъра .

Във всеки случай е необходимо да подменяте филтъра с

активен въглен на всеки четири месеца или

сищане на филтрите показва, че е

Не се мие нито може да се използва повторно.

Кръгъл филтър с активен въглен

Поставете по един филтър от всяка страна, така че да се

покрият двете предпазни решетки на работното колело на

мотора, след което завъртете по посока на часовниковата

При демонтажа завъртете в посока об

часовниковата стрелка.

Аспираторът разполага с осветителна система със

СВЕТОДИОДИТЕ гарантират оптимално осветление, до

10 пъти по-силно от традиционните лампи и позволяват

90% икономия на електроенергия.

За подмяна се обърнете към сервиза за техническо
