MANUAL DE USUARIO 70cc Island Evoque ELICA

ES Montaje y modo de empleo

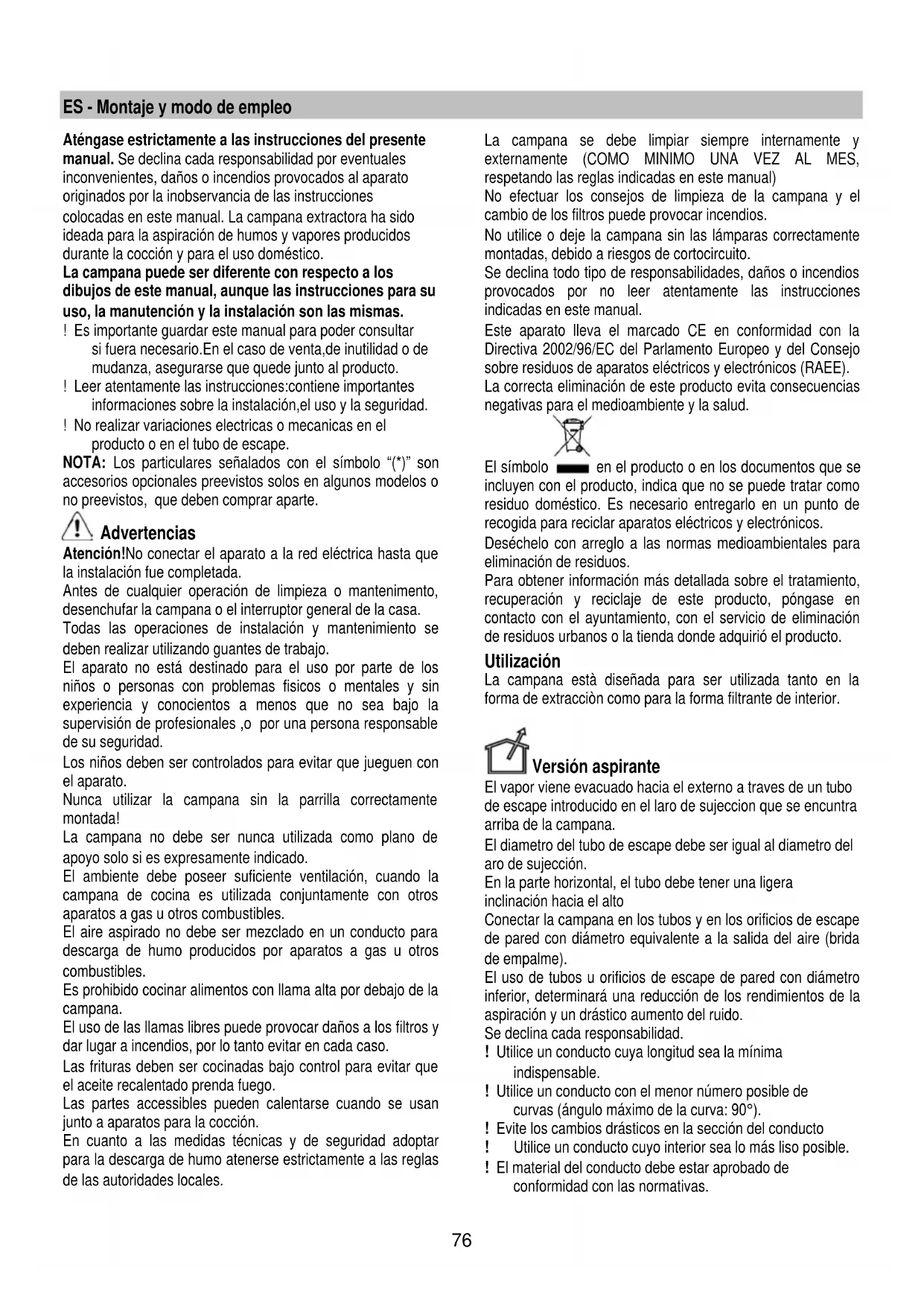

ES - Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente

manual. Se declina cada responsabilidad por eventuales

inconvenientes, daños o incendios provocados al aparato

originados por la inobservancia de las instrucciones

colocadas en este manual. La campana extractora ha sido

ideada para la aspiración de humos y vapores producidos

durante la cocción y para el uso doméstico.

La campana puede ser diferente con respecto a los

dibujos de este manual, aunque las instrucciones para su

uso, la manutención y la instalación son las mismas.

! Es importante guardar este manual para poder consultar

si fuera necesario.En el caso de venta,de inutilidad o de

mudanza, asegurarse que quede junto al producto.

! Leer atentamente las instrucciones:contiene importantes

informaciones sobre la instalación,el uso y la seguridad.

! No realizar variaciones electricas o mecanicas en el

producto o en el tubo de escape.

NOTA: Los particulares señalados con el símbolo “(*)” son

accesorios opcionales preevistos solos en algunos modelos o

no preevistos, que deben comprar aparte.

Atención!No conectar el aparato a la red eléctrica hasta que

la instalación fue completada.

Antes de cualquier operación de limpieza o mantenimento,

desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalación y mantenimiento se

deben realizar utilizando guantes de trabajo.

El aparato no está destinado para el uso por parte de los

niños o personas con problemas fisicos o mentales y sin

experiencia y conocientos a menos que no sea bajo la

supervisión de profesionales ,o por una persona responsable

Los niños deben ser controlados para evitar que jueguen con

Nunca utilizar la campana sin la parrilla correctamente

La campana no debe ser nunca utilizada como plano de

apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilación, cuando la

campana de cocina es utilizada conjuntamente con otros

aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para

descarga de humo producidos por aparatos a gas u otros

Es prohibido cocinar alimentos con llama alta por debajo de la

El uso de las llamas libres puede provocar daños a los filtros y

dar lugar a incendios, por lo tanto evitar en cada caso.

Las frituras deben ser cocinadas bajo control para evitar que

el aceite recalentado prenda fuego.

Las partes accessibles pueden calentarse cuando se usan

junto a aparatos para la cocción.

En cuanto a las medidas técnicas y de seguridad adoptar

para la descarga de humo atenerse estrictamente a las reglas

de las autoridades locales.

La campana se debe limpiar siempre internamente y

externamente (COMO MINIMO UNA VEZ AL MES,

respetando las reglas indicadas en este manual)

No efectuar los consejos de limpieza de la campana y el

cambio de los filtros puede provocar incendios.

No utilice o deje la campana sin las lámparas correctamente

montadas, debido a riesgos de cortocircuito.

Se declina todo tipo de responsabilidades, daños o incendios

provocados por no leer atentamente las instrucciones

indicadas en este manual.

Este aparato lleva el marcado CE en conformidad con la

Directiva 2002/96/EC del Parlamento Europeo y del Consejo

sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias

negativas para el medioambiente y la salud.

en el producto o en los documentos que se

incluyen con el producto, indica que no se puede tratar como

residuo doméstico. Es necesario entregarlo en un punto de

recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para

eliminación de residuos.

Para obtener información más detallada sobre el tratamiento,

recuperación y reciclaje de este producto, póngase en

contacto con el ayuntamiento, con el servicio de eliminación

de residuos urbanos o la tienda donde adquirió el producto.

La campana està diseñada para ser utilizada tanto en la

forma de extracciòn como para la forma filtrante de interior.

El vapor viene evacuado hacia el externo a traves de un tubo

de escape introducido en el laro de sujeccion que se encuntra

arriba de la campana.

El diametro del tubo de escape debe ser igual al diametro del

En la parte horizontal, el tubo debe tener una ligera

inclinación hacia el alto

Conectar la campana en los tubos y en los orificios de escape

de pared con diámetro equivalente a la salida del aire (brida

El uso de tubos u orificios de escape de pared con diámetro

inferior, determinará una reducción de los rendimientos de la

aspiración y un drástico aumento del ruido.

Se declina cada responsabilidad.

! Utilice un conducto cuya longitud sea la mínima

! Utilice un conducto con el menor número posible de

curvas (ángulo máximo de la curva: 90°).

! Evite los cambios drásticos en la sección del conducto

! Utilice un conducto cuyo interior sea lo más liso posible.

! El material del conducto debe estar aprobado de

conformidad con las normativas.77

! Para una fácil instalación de la campana en versión

aspirante se aconseja el empleo del tubo flexible

corrugado con diámetro de 150 mm.

Se debe utilizar un filtro de carbón activo, disponible del

vuestro proveedor.El aire aspirado viene reciclado antes de

expulsarlo en el ambiente a través de la parrilla superior.

La instalación, eléctrica o mecanica, debe ser realizada

por personas especializadas.

La distancia mínima entre la superficie de cocción y la parte

más baja de la campana no debe ser inferior a 50cm en el

caso de cocinas electricas y de 65cm en el caso de cocinas a

Si las instrucciones para la instalación del dispositivo para

cocinar con gas especifican una distancia mayor, hay que

tenerlo en consideración.

La tensión de red debe corresponder con tensión indicada en

la etiqueta colocada en el interior de la campana.Si es

suministrada con un enchufe, conectar la campana a un

enchufe conforme a las normas en vigor y colocarlo en una

zona accesible, aun después de la instalación. Si no es

suministrada con enchufe (conexión directa a la red) o clavija

y no es posible situarla en un lugar accesible, aun después de

la instalación, colocar un interruptor bipolar de acuerdo con

las normativas, para asegurarse la desconexión completa a la

red en el caso de la categoria de alta tensión III, conforme con

las reglas de instalación.

Atención! Antes de reconectar el circuito de la campana a la

red y de verificar el correcto funcionamiento, controlar

siempre que el cable de red fue montado correctamente.

Atención! La sustitución del cable para la interconexión debe

ser realizada por el servicio de asistencia técnica autorizada.

Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, sea de las

dimensiones apropiadas para la zona de instalación

• Quitar el/los filtro/s al carbón activo (*) si es provisto (ver

el párrafo relativo).

Este/tos va/van montado/s nuevamente si se desea

utilizar la campana en versión filtrante.

• Verificar que en el interior de la campana no hayan (por

motivos de transportes) materiales suministrados ( como

por ejemplo bolsas con tornillos (*), garantias (*) etc,),

eventualmente quitarlos y conservarlos.

• Si es posible desconectar o quitar los muebles debajo y

alrededor del área de instalación de la campana para

tener una mejor accesibilidad a la / pared al/techo, donde

será instalada la campana. De todas maneras, proteger

los muebles y todas las partes necesarias para la

instalación. Escoger una superficie plana y cubrirla con

una protección donde apoyar las piezas metálicas.

• Verificar además que en la zona cerca de la zona de

instalación de la campana (con la campana montada)

sea disponible un enchufe eléctrico y una descarga para

el humo hacia el exterior (solo para la versión aspirante).

• Ejecutar todos los trabajos de mampostería necesarios (

ej.: instalación de una toma de corriente y/o agujero para

el pasaje del tubo de descarga).

La campana está dotada con tacos de fijación adecuados a la

mayor parte de paredes/techos. De cualquier modo, conviene

consultar a un técnico calificado para tener la certeza de que

los materiales son adecuados a la pared / techo. La pared / el

techo debe ser lo suficientemente fuerte para sostener el

En el caso de presencia de paneles y/o paredes y/o armarios

laterales, verificar que el espacio sea suficiente para montar

la campana y que sea facil el acceso al panel de los mandos.

Usar la potencia de aspiraciòn mayor en caso de particular

concentraciòn de vapores de cocina. Aconcejamos de

encender la aspiraciòn 5 minutos antes de iniciar a cocinar y

dejarla en funciòn por otros 15 minutos aproximadamente.

El panel de control es constituído por un disco giratorio

Para encender y apagar las luces:

Apretar el disco (T) para encender y apagar las luces.

Para seleccionar las velocidades de aspiración

Girar el disco (T) en sentido horario para encender y

aumentar la velocidad de aspiración y en sentido antihorario

para disminuirla, y apagar la campana.

La corona (L) se ilumina para indicar la velocidad de

aspiración seleccionada:

velocidad 1 (mínima).

velocidad 3 (máxima).78

•L1+L2+L3+L4 accesos en modalidad destellante

velocidad 4 (intensiva) :duración 5 minutos , luego la

campana se coloca automáticamente en la velocidad 2.

Motor de aspiración apagado

Dispositivo de control saturación filtros

La campana viene provista de un dispositivo que indica

cuando se debe ejecutar el mantenimiento de los filtros.

El dispositivo de control saturación del filtro antigrasa es

El dispositivo de control del filtro a carbones activos está

normalmente desactivado.

Para activarlo proceder como sigue:

- Apagar la campana.

- Apretar el disco (T), por más de 5 segundos.

La corona (L) se enciende completamente, destellando,

viene emitida una señal acústica: el dispositivo de control del

filtro a carbones es activado.

NB = Para desactivarlo, apagar la campana, apretar el disco

(T), L1+L2 se retroiluminan, destellando; esperar la señal

acústica, que confirma la ejecutada desactivación.

Señal saturación del filtro antigrasa

L1 + L2 destellan cuando se debe realizar la manutención

del filtro antigrasa.

Señal saturación del filtro a carbones activos

L3 + L4 destellan cuando se debe realizar la manutención del

filtro a carbones activos.

Reset de la señal de saturación filtros

Después del mantenimiento de los filtros encender la

campana o apretar el disco (T) por más de 5 segundos: se

escuchará una señal acústica prolongada (beep) que

confirma el realizado reset.

Nota : en caso de señal contemporánea (saturación filtros

antigrasas y filtros a carbones activos), es necesario repetir la

operación de reset por dos veces.

¡Atención! Antes de cualquier operación de limpieza o

mantenimiento, retire la campana de la red eléctrica

desconectando el enchufe o desconectando el

interruptor general de la casa.

La campana debe ser limpiada con frecuencia tanto

externamente como internamente (con la misma frecuencia

con la que se realiza el mantenimiento de los filtros de grasa).

Para la limpieza, utilice un paño impregnado de detergente

líquido neutro. No utilice productos que contengan abrasivos.

¡NO UTILICE ALCOHOL!

ATENCION: De no observarse las instrucciones dadas para

limpiar el aparato y sustituir el filtro, puede producirse un

incendio. El fabricante recomienda leerlas y respetarlas

El fabricante no se hace responsable por los daños al motor o

los incendios provocados en el aparato debido a

intervenciones de mantenimiento incorrectas o al

incumplimiento de las normas de seguridad proporcionadas.

Tirar el panel con fuerza hacia el externo y desgancharlo.

El panel se limpia con la misma frecuencia que el filtro de

grasa, usar un paño humedo con detersivo liquido

Evitar el uso de productos abrasivos.NO UTILIZAR ALCOHOL!!!

El panel va fijado y bloqueado con los tornillos en la

superficie de la campana.

Atención!Verificar siempre que el panel fue fijado en su

Retiene las partículas de grasa producidas cuando se

El filtro antigrasa metálico debe limpiarse una vez al mes

con detergentes no agresivos, manualmente o bien en

lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metálico

puede desteñirse pero sus características de filtrado no

cambian absolutamente.

Para desenganchar y quitar el filtro antigrasas tomar las dos

Filtro al carbón activo (solamente para la versión

Retiene los olores desagradables producidos por el

cocinado de alimentos.

La saturaciòn del carbòn activado ocurre despuès da mas o

menos tiempo de uso prolongado, dependiendo del tipo de

cocina y de la regularidad de limpieza del filtro de grasa. En

cualquier caso es necesario sustituir el cartucho al menos

NO puede lavarse o reciclarse.

Filtro de carbòn circular

Aplicar uno por lado para cubrir ambas rejillas de protecciòn

del rotor del motor, después girar en sentido horario.

Para el desmontaje, girar en sentido antihorario.

Sustitución de la lámpara

La campana viene provista de un sistema de iluminación

basado en la tecnología LED.

Los LEDS garantizan una óptima iluminación, una duración

hasta 10 veces mayor de las lámparas tradicionales y

permiten aborra el 90% de energía eléctrica. .

Para la sustitución dirigirse al servicio asistencia técnica .79

PT - Instruções para montagem e utilização

efectuada por pessoal especializado.

indicada na etiqueta das características situada no interior da

detergentes líquidos neutros.
