KÄYTTÖOHJE 70cc Island Evoque ELICA

FI Asennus- ja käyttöohjeet

Kontakta det tekniska servicekontoret för byte av lysdioderna.90

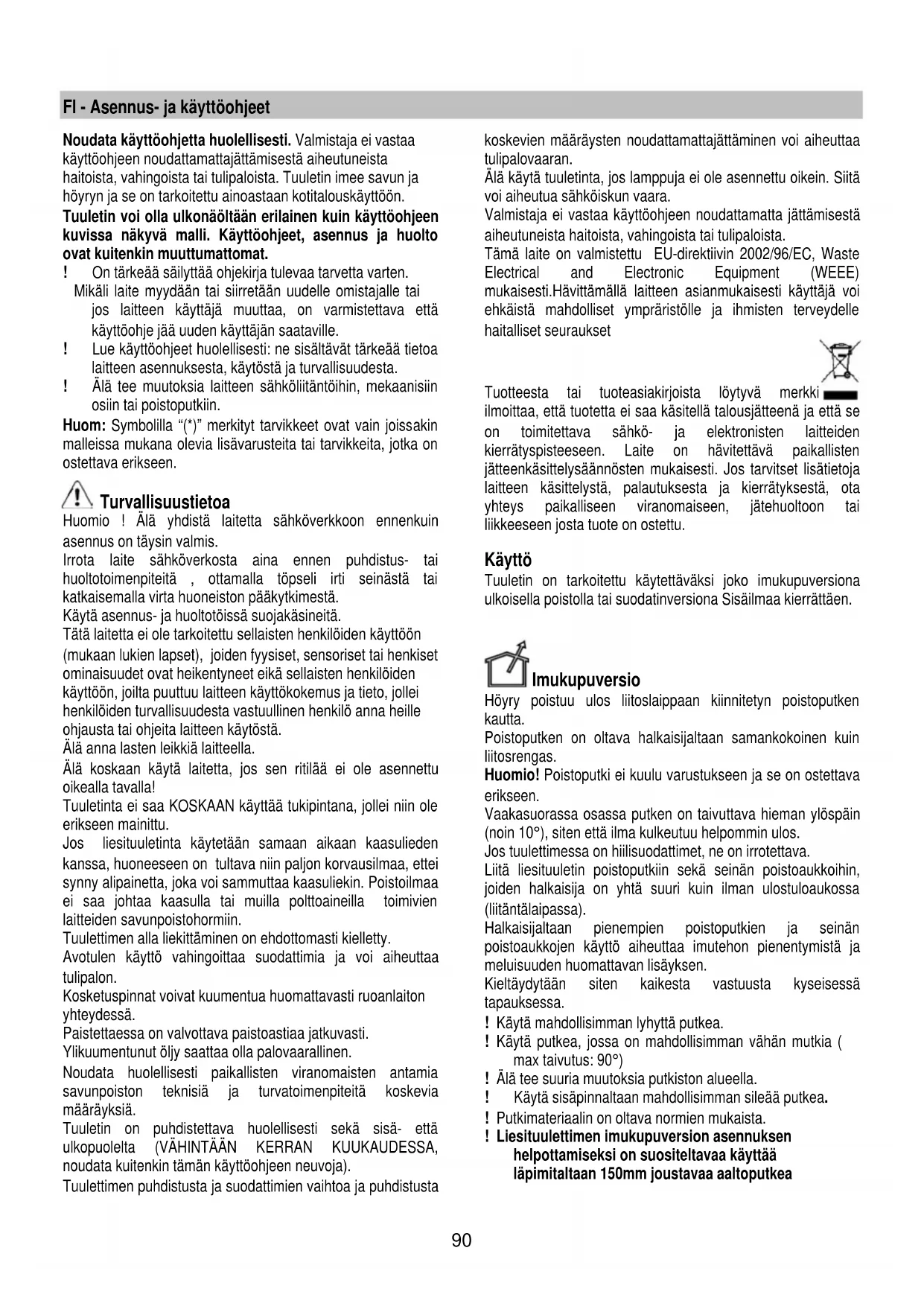

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa

käyttöohjeen noudattamattajättämisestä aiheutuneista

haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja

höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen

kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto

ovat kuitenkin muuttumattomat.

! On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.

Mikäli laite myydään tai siirretään uudelle omistajalle tai

jos laitteen käyttäjä muuttaa, on varmistettava että

käyttöohje jää uuden käyttäjän saataville.

! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa

laitteen asennuksesta, käytöstä ja turvallisuudesta.

! Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin

osiin tai poistoputkiin.

Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin

malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on

Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin

asennus on täysin valmis.

Irrota laite sähköverkosta aina ennen puhdistus- tai

huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai

katkaisemalla virta huoneiston pääkytkimestä.

Käytä asennus- ja huoltotöissä suojakäsineitä.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön

(mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset

ominaisuudet ovat heikentyneet eikä sellaisten henkilöiden

käyttöön, joilta puuttuu laitteen käyttökokemus ja tieto, jollei

henkilöiden turvallisuudesta vastuullinen henkilö anna heille

ohjausta tai ohjeita laitteen käytöstä.

Älä anna lasten leikkiä laitteella.

Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu

Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole

Jos liesituuletinta käytetään samaan aikaan kaasulieden

kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei

synny alipainetta, joka voi sammuttaa kaasuliekin. Poistoilmaa

ei saa johtaa kaasulla tai muilla polttoaineilla toimivien

laitteiden savunpoistohormiin.

Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa

Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton

Paistettaessa on valvottava paistoastiaa jatkuvasti.

Ylikuumentunut öljy saattaa olla palovaarallinen.

Noudata huolellisesti paikallisten viranomaisten antamia

savunpoiston teknisiä ja turvatoimenpiteitä koskevia

Tuuletin on puhdistettava huolellisesti sekä sisä- että

ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA,

noudata kuitenkin tämän käyttöohjeen neuvoja).

Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta

koskevien määräysten noudattamattajättäminen voi aiheuttaa

Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä

voi aiheutua sähköiskun vaara.

Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä

aiheutuneista haitoista, vahingoista tai tulipaloista.

Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Waste

Electrical and Electronic Equipment (WEEE)

mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi

ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle

haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki

ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se

on toimitettava sähkö- ja elektronisten laitteiden

kierrätyspisteeseen. Laite on hävitettävä paikallisten

jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja

laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota

yhteys paikalliseen viranomaiseen, jätehuoltoon tai

liikkeeseen josta tuote on ostettu.

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona

ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen.

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken

Poistoputken on oltava halkaisijaltaan samankokoinen kuin

Huomio! Poistoputki ei kuulu varustukseen ja se on ostettava

Vaakasuorassa osassa putken on taivuttava hieman ylöspäin

(noin 10°), siten että ilma kulkeutuu helpommin ulos.

Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.

Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin,

joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa

Halkaisijaltaan pienempien poistoputkien ja seinän

poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja

meluisuuden huomattavan lisäyksen.

Kieltäydytään siten kaikesta vastuusta kyseisessä

! Käytä mahdollisimman lyhyttä putkea.

! Käytä putkea, jossa on mahdollisimman vähän mutkia (

! Älä tee suuria muutoksia putkiston alueella.

! Käytä sisäpinnaltaan mahdollisimman sileää putkea.

! Putkimateriaalin on oltava normien mukaista.

! Liesituulettimen imukupuversion asennuksen

helpottamiseksi on suositeltavaa käyttää

läpimitaltaan 150mm joustavaa aaltoputkea91

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin

se palautuu takaisin huoneistoon. Kun tuuletinta käytetään

tässä toimintamallissa, siihen on asennettava aktiivihiili

lisäsuodatinjärjestelmä.

Sähkö- ja mekaanisen asennuksen saa tehdä ainoastaan

asiantunteva henkilö.

Lieden keittotason tukipinnan ja keittiötuulettimen alimman

osan välinen minimietäisyys on oltava vähintään 50cm

sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys,

on se otettava huomioon.

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella

olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on

pistoke, liitä tuuletin voimassaolevien normien mukaiseen

pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen

pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole

pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa

paikassa että siihen pääsee käsiksi myös asennuksen

jälkeen, käytä normien mukaista kaksinapaista katkaisijaa,

jolla varmistetaan että laite saadaan kokonaan irti

sähköverkosta, jos ylijännite kategoria on III,

asennussääntöjen mukaisesti.

Huomio! Tarkista aina, että verkkokaapeli on asennettu

oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon

ja tarkistat että se toimii oikein.

Huom! Yhdyskaapelin voi vaihtaa ainoastaan valtuutettu

Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun

• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne

kuuluvat varustukseen (katso myös niitä koskeva

kappale). Se/ne asennetaan vain jos tuuletinta halutaan

käyttää suodatinversiona.

• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta

johtuen) pakkausmateriaalia (esimerkiksi ruuveja,

takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia

on, ota ne pois ja säilytä ne.

• Jos mahdollista, irrota ja siirrä tuulettimen alla ja sen

asennusalueen ympärillä olevat huonekalut, jotta pääset

helpommin käsiksi kattoon/seinään, johon tuuletin

asennetaan. Muussa tapauksessa suojaa huonekalut ja

muut asennusalueella olevat kohteet mahdollisimman

hyvin. Valitse tasainen alusta ja peitä se suojalevyllä,

jonka päälle voit laittaa tuulettimen ja sen varusteet.

• Tarkista lisäksi, että tuulettimen asennusalueen lähellä

(siten että siihen pääsee käsiksi myös kun tuuletin on

asennettu) on pistorasia ja että tuuletin voidaan yhdistää

ulkoiseen savunpoistolaitteeseen (ainoastaan

• Tee kaikki tarpeelliset muuraustyöt (esim: pistorasian

asennus ja/tai poistoputkea varten tarvittava aukko).

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat

kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija

tarkistamaan materiaalien sopivuus seinä- ja kattomalliin.

Seinän/katon on oltava riittävän tukeva kestääkseen

Jos laitteen lähellä on sivupaneeleita ja/tai seiniä ja/tai

kaappeja, tarkista että tuulettimen asennukselle on riittävästi

tilaa ja että ohjaustauluun pääsee aina helposti käsiksi.

Käytä maksiminopeutta jos keittiössä on erityisen paljon

höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia

ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15

minuuttia ruoanlaiton lopettamisesta.

Ohjaustaulu muodostuu valopainikkeesta

•Valojen sytyttäminen ja sammuttaminen:

Valot sytytetään ja sammutetaan painamalla painiketta (T)

•Imunopeuden valinta:

Käynnistä ja lisää imunopeutta kiertämällä painiketta (T)

myötäpäivään ja kierrä vastapäivään, kun haluat pienentää

nopeutta ja sammuttaa liesituulettimen.

Renkaaseen (L) syttyy valo, joka ilmoittaa valitun

nopeus 2 (keskiteho)

nopeus 3 (maksimiteho)

•L1+L2 +L3+L4 vilkkuva valo palaa

nopeus 4 (intensiivinen): kesto 5 minuuttia, minkä jälkeen

liesituuletin siirtyy automaattisesti nopeuteen 2

Imumoottori on sammutettu92

Suodattimien seurantalaite

Liesituuletin on varustettu laitteella, joka ilmoittaa suodattimien

Rasvasuodattimen huoltotarpeesta ilmoittava laite on aina

Hiilisuodattimen huoltotarpeesta ilmoittava laite on yleensä

kytketty pois päältä

Toimi seuraavasti kun haluat kytkeä sen uudestaan päälle:

- Sammuta liesituuletin.

- Paina painiketta (T) vähintään 5 sekuntia

Renkaaseen (L) syttyy vilkkuva valo ja kuuluu äänimerkki:

hiilisuodattimen seurantalaite on kytketty päälle.

HUOM = suodattimen seurantalaite kytketään pois päältä

sammuttamalla tuuletin ja painamalla painiketta (T), L1+L2

syttyy vilkkuva valo; odota äänimerkkiä, joka ilmoittaa kun laite

on kytketty pois päältä.

Rasvasuodattimen vaihtotarpeen hälytys

L1 + L2 vilkkuvat kun rasvasuodatin on huollettava

Hiilisuodattimen vaihtotarpeen hälytys

L3 + L4 vilkkuvat kun aktiivihiilisuodatin on huollettava

Suodattimien vaihtotarpeen hälytyksen asetus alkutilaan

Kun suodattimet on huollettu, käynnistä liesituuletin ja paina

painiketta (T) vähintään 5 sekuntia: kuuluu pitkä äänimerkki

(piip) ja suodattimien vaihtotarpeen hälytys on asetettu

Huomio: jos painike ilmoittaa sekä rasvasuodattimen että

hiilisuodattimen vaihtotarpeesta, on hälytyksen asetus

alkutilaan tehtävä kaksi kertaa.

Huomio! Irroita laite aina virtalähteestä ennen puhdistus-

tai huoltotoimenpiteitä, irrota virtajohdon pistoke

verkkovirtapistorasiasta tai katkaise virta kodin

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta

(vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä

puhdistukseen neutraalissa nestemäisessä pesuaineessa

kostutettua kangasta.

Vältä hankaavia pesuaineita.

ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!

Huomio: Laitteen puhdistusta ja suodattimien vaihtoa

koskevien määräysten noudattamattajättäminen voi aiheuttaa

tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.

Valmistaja ei vastaa mahdollisista vääristä

huoltotoimenpiteistä tai yllämainittujen normien

noudattamattajättämisestä aiheutuvista moottorivioista tai

vedä paneelia tiukasti ulospäin ja irrota se kaikista

Paneeli puhdistetaan yhtä usein kuin rasvasuodatin,

käytä neutraaliin nestemäiseen pesuaineeseen kastettua

Älä käytä hankaavia pesuaineita. ÄLÄ KÄYTÄ

Paneeli kiinnitetään kierrekiiinnityksellä tuulettimen

pintaan tätä tarkoitusta varten tehtyihin tappeihin.

Huomio! tarkista aina, että paneeli on kiinnitetty hyvin

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa

miedolla pesuaineella, käsin tai astianpesukoneessa

alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa,

mutta tämä ei vaikuta sen suodatustehoon millään tavallla.

Irrota ja poista rasvasuodatin kahden sivukahvan avulla

Hiilisuodatin (ainoastaan suodatinversiossa)

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen

riippuen keittiötyypistä ja rasvasuodattimen

puhdistustiheydestä. Joka tapauksessa suodatin on

vaihdettava vähintään neljän kuukauden välein.

Sitä EI voi pestä eikä käyttää uudestaan

Pyöreä hiilisuodatin

Laita suodattimia yksi molemmille puolille molempien

moottorin suojaverkkojen päälle, kierrä sen jälkeen

Suodattimet irrotetaan kiertämällä vastapäivään.

Tuulettimessa on LED teknologiaan perustuva

valaistusjärjestelmä.

LED valot takaavat parhaan mahdollisen valaistuksen,

lamppujen kesto on 10 kertaa parempi kuin perinteisten

lamppujen ja niiden avulla säästetään 90% energiaa.

Ota yhteys tekniseen tukeen kun lamput on vaihdettava.93

NO - Instrukser for montering og bruk

kuulu komplekti ja tuleb eraldi osta.

iga nelja kuu tagant.
