GEBRUIKSAANWIJZING 70cc Island Evoque ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

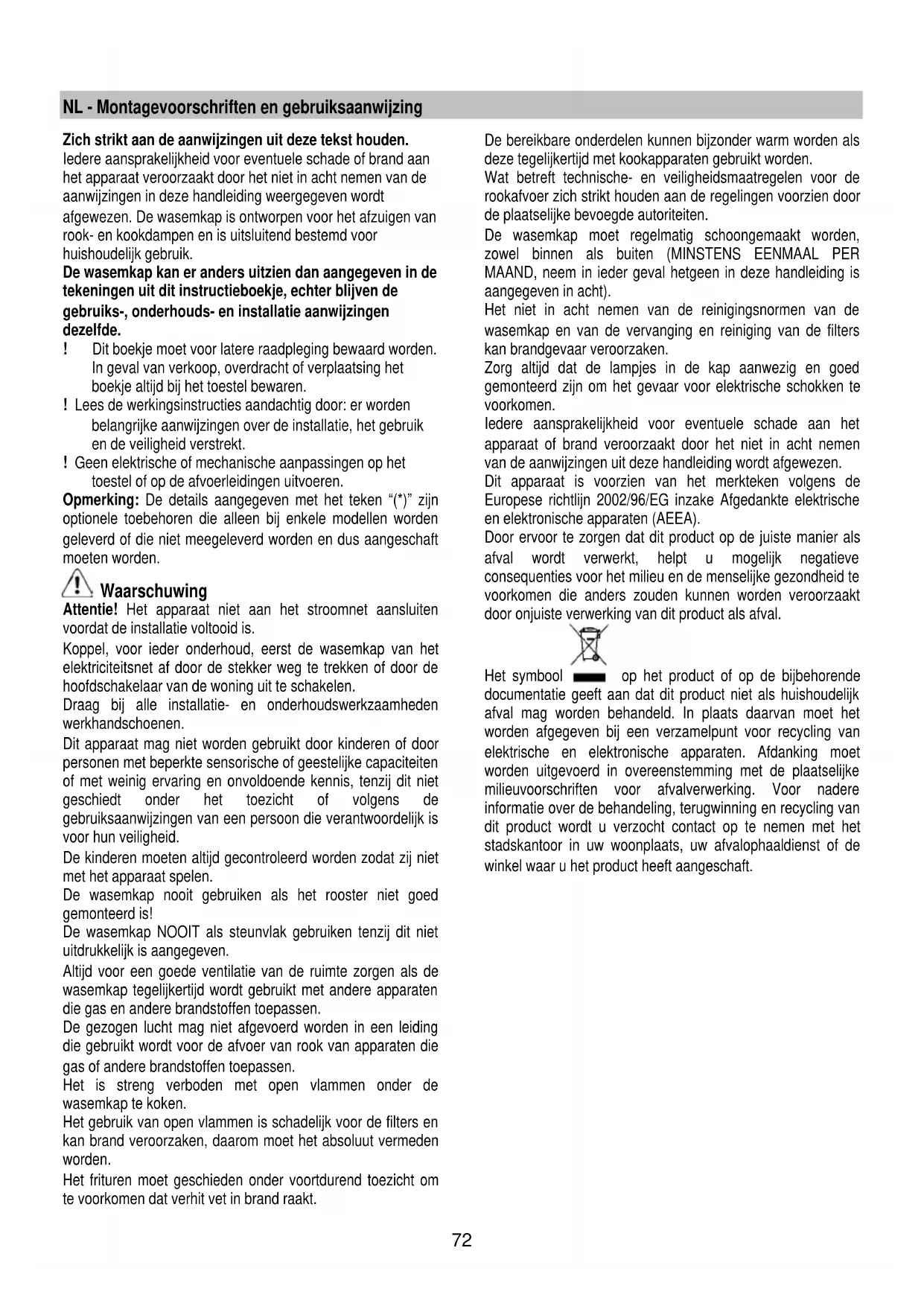

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst houden.

Iedere aansprakelijkheid voor eventuele schade of brand aan

het apparaat veroorzaakt door het niet in acht nemen van de

aanwijzingen in deze handleiding weergegeven wordt

afgewezen. De wasemkap is ontworpen voor het afzuigen van

rook- en kookdampen en is uitsluitend bestemd voor

huishoudelijk gebruik.

De wasemkap kan er anders uitzien dan aangegeven in de

tekeningen uit dit instructieboekje, echter blijven de

gebruiks-, onderhouds- en installatie aanwijzingen

! Dit boekje moet voor latere raadpleging bewaard worden.

In geval van verkoop, overdracht of verplaatsing het

boekje altijd bij het toestel bewaren.

! Lees de werkingsinstructies aandachtig door: er worden

belangrijke aanwijzingen over de installatie, het gebruik

en de veiligheid verstrekt.

! Geen elektrische of mechanische aanpassingen op het

toestel of op de afvoerleidingen uitvoeren.

Opmerking: De details aangegeven met het teken “(*)” zijn

optionele toebehoren die alleen bij enkele modellen worden

geleverd of die niet meegeleverd worden en dus aangeschaft

Attentie! Het apparaat niet aan het stroomnet aansluiten

voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het

elektriciteitsnet af door de stekker weg te trekken of door de

hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden

Dit apparaat mag niet worden gebruikt door kinderen of door

personen met beperkte sensorische of geestelijke capaciteiten

of met weinig ervaring en onvoldoende kennis, tenzij dit niet

geschiedt onder het toezicht of volgens de

gebruiksaanwijzingen van een persoon die verantwoordelijk is

voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet

met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet

uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de

wasemkap tegelijkertijd wordt gebruikt met andere apparaten

die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd worden in een leiding

die gebruikt wordt voor de afvoer van rook van apparaten die

gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de

Het gebruik van open vlammen is schadelijk voor de filters en

kan brand veroorzaken, daarom moet het absoluut vermeden

Het frituren moet geschieden onder voortdurend toezicht om

te voorkomen dat verhit vet in brand raakt.

De bereikbare onderdelen kunnen bijzonder warm worden als

deze tegelijkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en veiligheidsmaatregelen voor de

rookafvoer zich strikt houden aan de regelingen voorzien door

de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden,

zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is

aangegeven in acht).

Het niet in acht nemen van de reinigingsnormen van de

wasemkap en van de vervanging en reiniging van de filters

kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed

gemonteerd zijn om het gevaar voor elektrische schokken te

Iedere aansprakelijkheid voor eventuele schade aan het

apparaat of brand veroorzaakt door het niet in acht nemen

van de aanwijzingen uit deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de

Europese richtlijn 2002/96/EG inzake Afgedankte elektrische

en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als

afval wordt verwerkt, helpt u mogelijk negatieve

consequenties voor het milieu en de menselijke gezondheid te

voorkomen die anders zouden kunnen worden veroorzaakt

door onjuiste verwerking van dit product als afval.

op het product of op de bijbehorende

documentatie geeft aan dat dit product niet als huishoudelijk

afval mag worden behandeld. In plaats daarvan moet het

worden afgegeven bij een verzamelpunt voor recycling van

elektrische en elektronische apparaten. Afdanking moet

worden uitgevoerd in overeenstemming met de plaatselijke

milieuvoorschriften voor afvalverwerking. Voor nadere

informatie over de behandeling, terugwinning en recycling van

dit product wordt u verzocht contact op te nemen met het

stadskantoor in uw woonplaats, uw afvalophaaldienst of de

winkel waar u het product heeft aangeschaft.73

De kap is vervaardigd voor gebruik in de afzuigversie met

afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparaat

De aangezogen rook en damp worden naar buiten geleid via

een afvoerpijp die is aangesloten op de verbindingsring aan

de bovenkant van de wasemkap.

Attentie: De afvoerpijp wordt hierbij niet geleverd en moet

apart aangekocht worden.

De middellijn van de afvoerpijp moet even groot zijn als die

van de verbindingsring.

De horizontale stukken van de buis moeten enigszins omhoog

hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te

Note. Als de wasemkap reeds is voorzien van koolstoffilter

dan moet u dit verwijderen.

Verbind de wasemkap aan wandafvoerpijpen en

afvoeropeningen met dezelfde diameter als de luchtuitgang

(verbindingsflens).Het gebruik van wandafvoerpijpen of

afvoeropeningen met een kleinere diameter zal leiden tot een

vermogensverlies en een sterke toename van het

Iedere aansprakelijkheid hiervoor wordt afgewezen.

! De lengte van het afvoerkanaal moet zo kort mogelijk

! Gebruik zo min mogelijk bochten (maximaal toegestane

! Vermijd grote verschillen in doorsnede.

! Gebruik een buis met een zo glad mogelijke binnenkant.

! Het gebruikte materiaal moet volgens norm zijn.

! Voor een gemakkelijke installatie van de kap als

afzuigapparaat raden we aan gebruik te maken van

een buigzame gegolfde slang met een diameter van

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare,

koolstoffilter te gebruiken.

De afgezogen lucht wordt ontvet en gefilterd voordat zij weer

teruggeblazen wordt in het vertrek via het bovenste rooster

De elektrische en mechanische installatie dient door

bevoegd personeel uitgevoerd te worden.

De minimum afstand tussen het kookvlak van het fornuis en

het laagste deel van de afzuigkap mag niet onder de 50cm

liggen, in geval van een elektrisch fornuis en 65cm, in geval

van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een

grotere afstand wordt aangegeven moet hiermee rekening

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die

vermeld wordt op het etiket met eigenschappen, aan de

binnenkant van de wasemkap. Als de wasemkap een stekker

heeft, moet deze in een stopcontact worden gestoken dat

voldoet aan de geldende voorschriften op een, ook na de

installatie, goed bereikbare plaats. Heeft de kap geen stekker

(rechtstreekse verbinding met het net) of is deze, ook na de

installatie, niet goed te bereiken, dan moet er een tweepolige

schakelaar worden geplaatst die de volledige ontkoppeling

van het net garandeert in het geval van een overspanning van

klasse III, in overeenstemming met de installatie normen.

Attentie! Alvorens de wasemkap weer aan het voedingsnet

aan te sluiten controleer of deze goed functioneert, controleer

altijd of de voedingskabel goed gemonteerd is.

Attentie! de verbindingskabel moet door een erkende

assistentiedienst worden vervangen.

Voor de installatie:

• Controleer of het aangeschafte product, qua afmetingen,

geschikt is voor de gekozen installatie plaats.

• Verwijder het/de koolstoffilter/s (*) indien meegeleverd

(zie ook het betreffende hoofdstuk). Dit/deze moet/en

alleen gemonteerd worden als de afzuigkap als filterend

apparaat gebruikt wordt.

• Controleer of er, voor het vervoer, in de afzuigkap

voorwerpen zijn geplaatst (bijvoorbeeld zakjes met

schroeven (*), garantiebewijs (*) enz.), indien deze

voorwerpen aanwezig zijn haal ze eruit en bewaar ze

• Indien mogelijk, ontkoppel en verwijder de meubelen

onder en rond de installatie ruimte om de achterwand /

het plafond gemakkelijker te bereiken. Indien niet

mogelijk alle betreffende onderdelen afdekken om deze

te beschermen. Kies een vlak oppervlak plaats een

afscherming en zet hierop de wasemkap en de

meegeleverde onderdelen.

• Controleer tevens of er in de buurt van de installatie

ruimte (op een, ook met gemonteerde kap, goed

bereikbare plaats) een stopcontact aanwezig is en of er

de mogelijkheid bestaat voor de verbinding aan een

rookafvoer naar buiten (alleen voor het afzuigende

• Voer alle nodige werkzaamheden op de muur uit (bijv.:

een elektriciteitsstopcontact en/of een doorvoeropening

voor de afvoerpijp).

De wasemkap is voorzien van bevestigingspluggen die

geschikt zijn voor de meeste muurs/plafonds. Er moet echter

contact opgenomen worden met een gekwalificeerd technicus

om u ervan te vergewissen dat de materialen geschikt zijn

voor het type muur/plafond. Het muur/plafond moet stevig

genoeg zijn om het gewicht van de kap te houden.

Indien panelen en/of wanden en/of zijkastjes aanwezig zijn,

controleer of er voldoende ruimte is om de afzuigkap te

monteren en controleer of het bedieningspaneel gemakkelijk

bereikt kan worden.74

In geval van een sterkere dampconcentratie een hogere

zuigkracht gebruiken. We raden aan de afzuigkap 5 minuten

voordat men begint te koken aan te doen en deze nog voor

ongeveer 15 minuten nadat men beëindigt heeft aan te laten.

De bediening bestaat uit een aanraakgevoelige verlichte

•Om de lichten aan en uit te zetten:

Druk op het schijfje (T) om de lichten aan en uit te zetten

•Om de beschikbare zuigsnelheden te selecteren

Draai het schijfje (T) met de klok mee om de zuigsnelheid

aan te zetten en te verhogen en tegen de klok in om de

snelheid te verminderen of om de kap uit te zetten.

De rand (L) gaat aan om de geselecteerde zuigsnelheid aan

snelheid 1 (minimum).

snelheid 2 (medium).

snelheid 3 (maximum).

•L1+L2+L3+L4 knipperend aan

snelheid 4 (intensieve zuigkracht) :tijdsduur 5 minuten, na

afloop schakelt de kap automatisch over op snelheid 2

Filter verzadiging indicatiesysteem

De kap is uitgerust met een signaleringssysteem voor het

onderhoud van de filters

Het vetfilter verzadiging indicatiesysteem is altijd actief

Het koolstoffilter verzadiging indicatiesysteem is gewoonlijk

Om het aan te schakelen op de volgende wijze handelen:

- Het draaischijfje (T) langer dan 5 seconden indrukken

De rand (L) gaat helemaal aan en knipperend luidt een

geluidssignaal : Het koolstoffilter verzadiging indicatiesysteem

is thans ingeschakeld.

NB = om het uit te schakelen op het schijfje (T) drukken,

L1+L2 gaan knipperen; het geluidssignaal geeft de

Vetfilter verzadiging indicatie

L1 + L2 gaan knipperen indien het onderhoud van het vetfilter

moet worden uitgevoerd.

Koolstoffilter verzadiging indicatie

L3 + L4 gaan knipperen indien het onderhoud van het

koolstoffilter moet worden uitgevoerd

Reset filter verzadiging indicatie

Na het onderhoud van de filters zet de kap aan en druk langer

dan 5 seconden op het schijfje (T): er luidt een langdurig

geluidssignaal (pieptoon) ter bevestiging van de reset.

Nota : in het geval van gelijktijdige signalering van beide filters

(verzadigd vetfilter en verzadigd koolstoffilter), de reset

handelingen twee keer herhalen.

Attentie! Koppel, voor ieder onderhoud, eerst de

wasemkap van het elektriciteitsnet af door de stekker weg

te trekken of door de hoofdschakelaar van de woning uit

De kap moet regelmatig schoon gemaakt worden, zowel

binnen als buiten (tenminste met dezelfde regelmaat waarmee

de vetfilters gereinigd worden). Gebruik voor het reinigen een

doek die u vochtig maakt met een beetje neutraal vloeibaar

reinigingsmiddel. Gebruik geen producten die schuurmiddelen

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het

apparaat en vervanging resp. reiniging van de filters niet

opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist

De fabrikant is niet aansprakelijk voor schade aan de motor of

schade t.g.v. brand die het gevolg zijn van ondeskundig

onderhoud of niet opvolgen van de bovengenoemde

veiligheidsvoorschriften.

trek het paneel naar buiten toe en maak hem uit alle

bevestigingspunten los.

het paneel moet met dezelfde regelmaat als het vetfilter

gereinigd worden, gebruik een vochtig doek met een

neutraal reinigingsmiddel.

Gebruik geen schurende producten. GEBRUIK GEEN ALCOHOL!

Het paneel moet ingevoerd worden in de daarvoor

bestemde pinnen op het oppervlak van de kap.

Attentie! controleer altijd of het paneel goed op zijn

Houdt de vetdeeltjes vast.

Het metalen vetfilter moet eenmaal per maand worden

gereinigd met neutrale reinigingsmiddelen, met de hand of in

de vaatwasmachine op lage temperaturen en met een kort

programma. Door hem in de vaatwasmachine te wassen kan

het metalen vetfilter ontkleuren, maar dit is niet van invloed op

de eigenschappen, die beslist niet veranderen.

Om het vetfilter te verwijderen op de twee zijhendels handelen

Koolstoffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

De verzadiging van de koolstoffilter vindt plaats na een min

of meer geprolongeerd gebruik en hangt af van het soort

koken en de regelmaat waarmee de vetfilter wordt gewassen.

In ieder geval moet de filter minstens om de 4 maanden

Het kan NIET gewassen of opnieuw gebruikt worden

Plaats een filter aan iedere zijde ter bedekking van beide

roosters die als bescherming van het draaionderdeel van de

motor dienen, daarna met de wijzers van de klok meedraaien.

Voor de demontage in de tegenovergestelde richting draaien.

De kap is voorzien van een verlichtingssysteem gebaseerd op

de LEDDEN technologie.

De Ledden zorgen voor een optimale verlichting, voor een 10

maal langere tijdsduur ten opzichte van de traditionele

lampjes en een elektriciteitsbesparing van wel 90%.

Voor de vervanging neem contact op met de technische
