NL Montagevoorschriften en gebruiksaanwijzingen

leur logement, avant de contacter le service après-vente.14

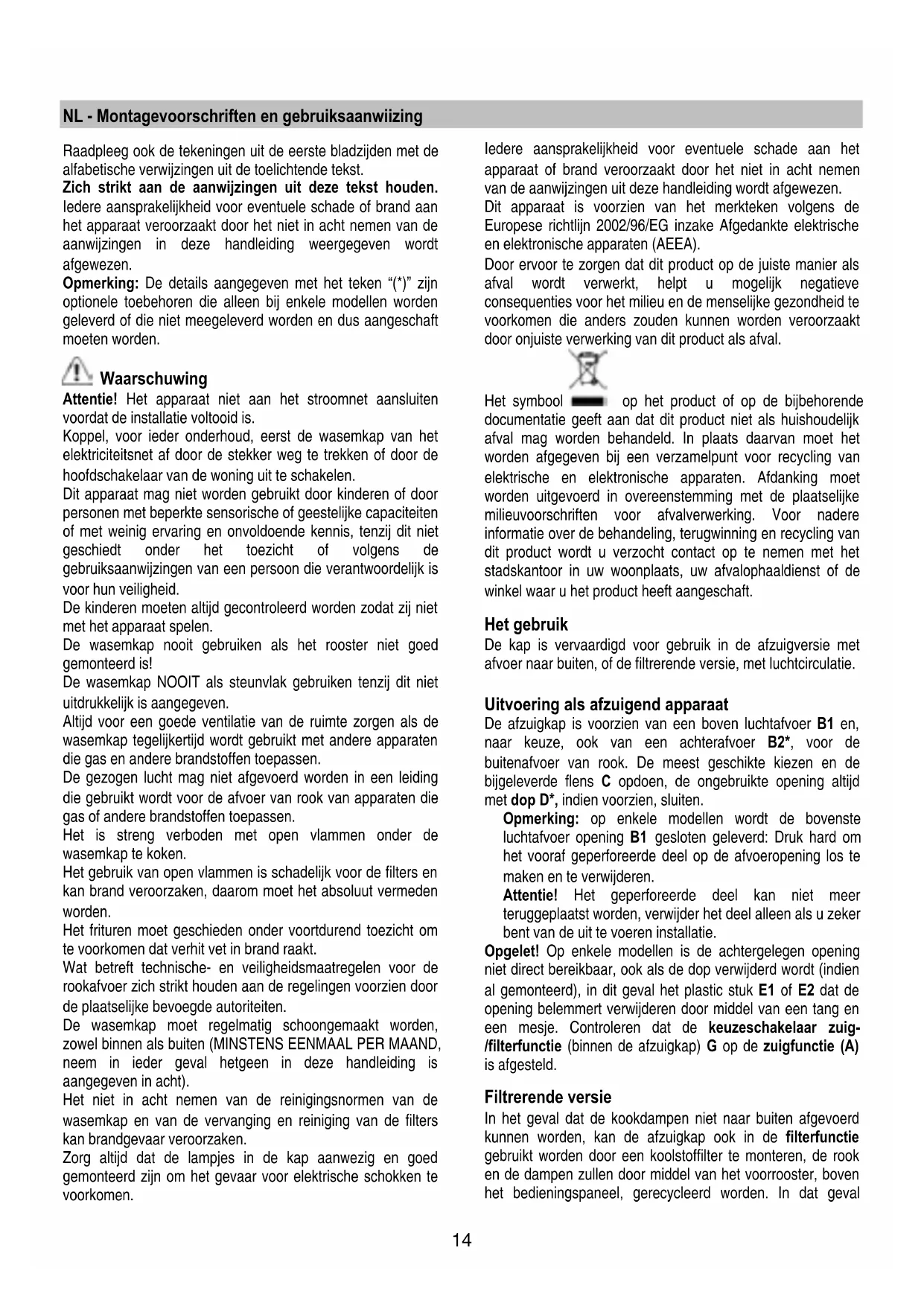

NL - Montagevoorschriften en gebruiksaanwiizing

Raadpleeg ook de tekeningen uit de eerste bladzijden met de

alfabetische verwijzingen uit de toelichtende tekst.

Zich strikt aan de aanwijzingen uit deze tekst houden.

Iedere aansprakelijkheid voor eventuele schade of brand aan

het apparaat veroorzaakt door het niet in acht nemen van de

aanwijzingen in deze handleiding weergegeven wordt

Opmerking: De details aangegeven met het teken “(*)” zijn

optionele toebehoren die alleen bij enkele modellen worden

geleverd of die niet meegeleverd worden en dus aangeschaft

Attentie! Het apparaat niet aan het stroomnet aansluiten

voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het

elektriciteitsnet af door de stekker weg te trekken of door de

hoofdschakelaar van de woning uit te schakelen.

Dit apparaat mag niet worden gebruikt door kinderen of door

personen met beperkte sensorische of geestelijke capaciteiten

of met weinig ervaring en onvoldoende kennis, tenzij dit niet

geschiedt onder het toezicht of volgens de

gebruiksaanwijzingen van een persoon die verantwoordelijk is

voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet

met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet

uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de

wasemkap tegelijkertijd wordt gebruikt met andere apparaten

die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd worden in een leiding

die gebruikt wordt voor de afvoer van rook van apparaten die

gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de

Het gebruik van open vlammen is schadelijk voor de filters en

kan brand veroorzaken, daarom moet het absoluut vermeden

Het frituren moet geschieden onder voortdurend toezicht om

te voorkomen dat verhit vet in brand raakt.

Wat betreft technische- en veiligheidsmaatregelen voor de

rookafvoer zich strikt houden aan de regelingen voorzien door

de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden,

zowel binnen als buiten (MINSTENS EENMAAL PER MAAND,

neem in ieder geval hetgeen in deze handleiding is

aangegeven in acht).

Het niet in acht nemen van de reinigingsnormen van de

wasemkap en van de vervanging en reiniging van de filters

kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed

gemonteerd zijn om het gevaar voor elektrische schokken te

Iedere aansprakelijkheid voor eventuele schade aan het

apparaat of brand veroorzaakt door het niet in acht nemen

van de aanwijzingen uit deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de

Europese richtlijn 2002/96/EG inzake Afgedankte elektrische

en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als

afval wordt verwerkt, helpt u mogelijk negatieve

consequenties voor het milieu en de menselijke gezondheid te

voorkomen die anders zouden kunnen worden veroorzaakt

door onjuiste verwerking van dit product als afval.

op het product of op de bijbehorende

documentatie geeft aan dat dit product niet als huishoudelijk

afval mag worden behandeld. In plaats daarvan moet het

worden afgegeven bij een verzamelpunt voor recycling van

elektrische en elektronische apparaten. Afdanking moet

worden uitgevoerd in overeenstemming met de plaatselijke

milieuvoorschriften voor afvalverwerking. Voor nadere

informatie over de behandeling, terugwinning en recycling van

dit product wordt u verzocht contact op te nemen met het

stadskantoor in uw woonplaats, uw afvalophaaldienst of de

winkel waar u het product heeft aangeschaft.

De kap is vervaardigd voor gebruik in de afzuigversie met

afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparaat

De afzuigkap is voorzien van een boven luchtafvoer B1 en,

naar keuze, ook van een achterafvoer B2*, voor de

buitenafvoer van rook. De meest geschikte kiezen en de

bijgeleverde flens C opdoen, de ongebruikte opening altijd

met dop D*, indien voorzien, sluiten.

Opmerking: op enkele modellen wordt de bovenste

luchtafvoer opening B1 gesloten geleverd: Druk hard om

het vooraf geperforeerde deel op de afvoeropening los te

maken en te verwijderen.

Attentie! Het geperforeerde deel kan niet meer

teruggeplaatst worden, verwijder het deel alleen als u zeker

bent van de uit te voeren installatie.

Opgelet! Op enkele modellen is de achtergelegen opening

niet direct bereikbaar, ook als de dop verwijderd wordt (indien

al gemonteerd), in dit geval het plastic stuk E1 of E2 dat de

opening belemmert verwijderen door middel van een tang en

een mesje. Controleren dat de keuzeschakelaar zuig-

/filterfunctie (binnen de afzuigkap) G op de zuigfunctie (A)

In het geval dat de kookdampen niet naar buiten afgevoerd

kunnen worden, kan de afzuigkap ook in de filterfunctie

gebruikt worden door een koolstoffilter te monteren, de rook

en de dampen zullen door middel van het voorrooster, boven

het bedieningspaneel, gerecycleerd worden. In dat geval15

controleren dat de keuzeschakelaar zuig- /filterfunctie op

de filterfunctie (F) is afgesteld.

De modellen zonder afzuigmotor werken alleen als apparaten

met afvoer van de lucht naar buiten, en moeten worden

verbonden met een perifere afzuigunit (niet meegeleverd).

De minimum afstand tussen het kookvlak van het fornuis en

het laagste deel van de afzuigkap mag niet onder de 60cm

liggen, in geval van een elektrisch fornuis en 75cm, in geval

van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een

grotere afstand wordt aangegeven moet hiermee rekening

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die

vermeld wordt op het etiket met eigenschappen, aan de

binnenkant van de wasemkap. Als de wasemkap een stekker

heeft, moet deze in een stopcontact worden gestoken dat

voldoet aan de geldende voorschriften. Heeft de kap geen

stekker (rechtstreekse verbinding met het net) of is deze niet

goed te bereiken, dan moet er een tweepolige schakelaar

worden geplaatst die de volledige ontkoppeling van het net

garandeert in het geval van een overspanning van klasse III,

in overeenstemming met de installatie normen.

Attentie: alvorens de wasemkap weer aan het voedingsnet

aan te sluiten controleer of deze goed functioneert, controleer

altijd of de voedingskabel goed gemonteerd is.

De afzuigkap kan aan de wand of aan de onderkant van een

hangvakje bevestigd worden; gebruik de mal H, indien

bijgesloten, om op de juiste afstand de openingen te maken,

zo niet doe de afzuigkap tegen de wand of aan de onderkant

van het hangvakje en geef aan met een potlood de uit te

Bevestiging aan de wand - De sluitingsstukken J aan de

wand bevestigen in de uitgevoerde openingen en de twee

schroeven K in de bovenste openingen. Het rooster

verwijderen en de kap aan de 2 schroeven vastmaken,

tenslotte vanuit de binnenkant de derde schroef L invoeren en

alle schroeven aandraaien.

Bevestiging aan het hangvakje - De kap met 4 schroeven M

vanuit de binnenkant van het hangvakje bevestigen.

De kap is voorzien van een bedieningspaneel met een

schakelaar voor de snelheid van afzuiging en een schakelaar

voor de verlichting van het fornuis.

In geval van een sterkere dampconcentratie een hogere

zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te

koken aan te doen en deze nog voor ongeveer 15 minuten

nadat men beëindigt heeft aan te laten.

Altijd de dampverzamelaars N* openen.

Indien het product voorzien is van een elektrisch of

mechanisch geactiveerde klep, dienen de aanwezige knoppen

en/of toetsen en/of hendels voor de bediening van de lichten

en voor de opening en sluiting van de klep.

Attentie! Koppel, voor ieder onderhoud, eerst de

wasemkap van het elektriciteitsnet af door de stekker weg

te trekken of door de hoofdschakelaar van de woning uit

De kap moet regelmatig schoon gemaakt worden, zowel

binnen als buiten (tenminste met dezelfde regelmaat waarmee

de vetfilters gereinigd worden). Gebruik voor het reinigen een

doek die u vochtig maakt met een beetje neutraal vloeibaar

reinigingsmiddel. Gebruik geen producten die schuurmiddelen

GEEN ALCOHOL GEBRUIKEN!

Als u deze aanwijzingen m.b.t. reiniging van het apparaat en

vervanging resp. reiniging van de filters niet opvolgt, kan dat

tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of

schade t.g.v. brand die het gevolg zijn van ondeskundig

onderhoud of niet opvolgen van de bovengenoemde

veiligheidsvoorschriften.

Houdt de vetdeeltjes vast.

Indien binnen een steunrooster geplaatst dan kan deze

een van de volgende types zijn:

papieren filter deze moet een keer in de maand vervangen

worden of wanneer de bovenkant ervan van kleur verandert,

als de kleur uit het rooster zichtbaar is.

sponzen filter deze moet met warm zeepwater een keer in de

maand gewassen worden en om de 5/6 wasbeurten

metalen filter deze moet een keer in de maand gereinigd

worden met niet agressieve schoonmaakmiddelen, met de

hand of in de vaatwasmachine met lage wastemperatuur en

een korte wascyclus. Door hem in de vaatwasmachine te

wassen kan het metalen vetfilter ontkleuren, maar dit is niet

van invloed op de eigenschappen, die beslist niet veranderen.

Om de vetfilter te bereiken het rooster openen door middel

van de haken P en uit de sluitingen R1 of R2 verwijderen.

Het zelfdragende metalen vetfilter heeft geen steunrooster,

om het filter te verwijderen de sluitingsveren P4 naar achteren

trekken en het filter naar beneden toe verwijderen.

Koolstoffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

De verzadiging van de koolstoffilter vindt plaats na een min of

meer geprolongeerd gebruik en hangt af van het soort koken

en de regelmaat waarmee de vetfilter wordt gewassen. In

ieder geval moet de filter minstens om de 4 maanden

Het kan NIET gewassen of opnieuw gebruikt worden

De filter kan van de volgende types zijn:

Rechthoekig S1 of S2 of S3:

Montage (S1 of S2): de achterzijde T invoeren en aan de

voorkant (U) vastmaken.

Montage (S3): De deksel W verwijderen door de knoppen O

Het koolstofmatje in de daarvoor bestemde ruimte plaatsen en

bevestigen door de knop O 90° te draaien, de deksel sluiten.

Voor de demontage in de tegengestelde volgorde

Rond (V1-V2-V3- verschillende modellen):

Bajonetsluiting in het midden plaatsen ter bedekking van het

rooster dat dient als bescherming van de motor, zorgen dat de

verwijspunten X1 of X2 of X3 op de koolstoffilter

overeenkomen met de punten Y1 of Y2 op de leiding, daarna

met de klok meedraaien; in geval van demontage in de

tegengestelde richting draaien, indien van lipje Z voorzien dit

van te voren lichtjes omhoog doen.

Attentie! Alvorens de lampjes aan te raken controleer eerst of

Lamp vervanging 40W - Het kapotte lampje losdraaien en

vervangen met ovaal witgloeiend lampje max. 40W E14. Het

rooster verwijderen om het lampje te bereiken.

Halogeenlamp vervanging - Open de lampruimte – haal de

bescherming weg door het op te lichten met een kleine

schroevendraaier of iets dergelijks.

Vervang het kapotte lampje. Gebruik alleen halogeenlampjes

van 20W max (G4), en zorg ervoor dat u hen niet met de blote

hand aanraakt. Sluit de lampenkap weer (klikt op zijn plaats).

Als de verlichting niet werkt, controleer dan of de lampjes

goed op hun plaats zitten alvorens de assistentiedienst te
