РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TOTEM ST IX F90 ELICA

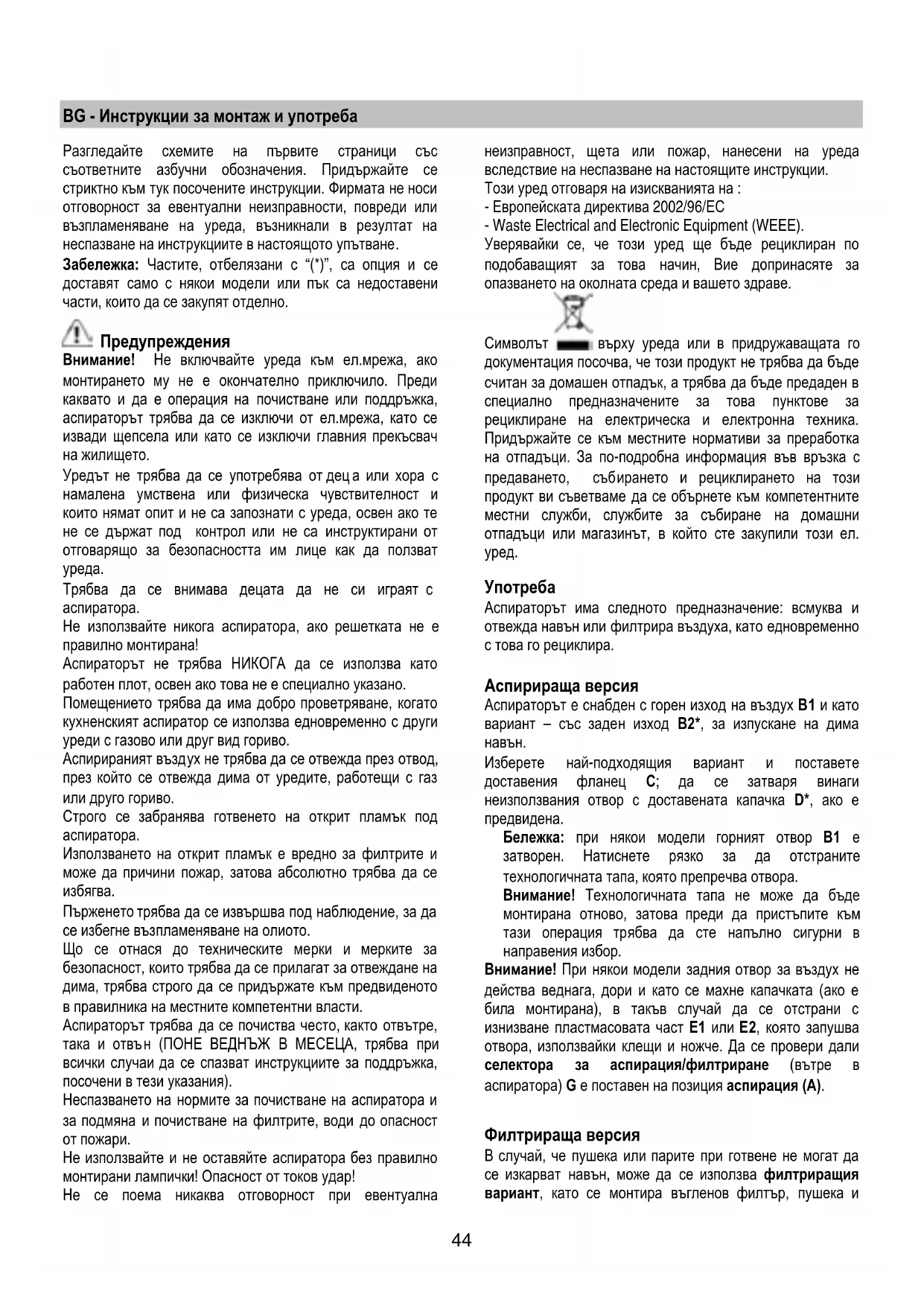

BG - Инструкции за монтаж и употреба

Разгледайте схемите на първите страници със

съответните азбучни обозначения. Придържайте се

стриктно към тук посочените инструкции. Фирмата не носи

отговорност за евентуални неизправности, повреди или

възпламеняване на уреда, възникнали в резултат на

неспазване на инструкциите в настоящото упътване.

Забележка: Частите, отбелязани с “(*)”, са опция и се

доставят само с някои модели

или пък са недоставени

части, които да се закупят отделно.

Внимание! Не включвайте уреда към ел.мрежа, ако

монтирането му не е окончателно приключило. Преди

каквато и да е операция на почистване или поддръжка,

аспираторът трябва да се изключи от ел.мрежа, като се

извади щепсела или като се изключи главния прекъсвач

Уредът не трябва да се употребява

намалена умствена или физическа чувствителност и

които нямат опит и не са запознати с уреда, освен ако те

не се държат под контрол или не са инструктирани от

отговарящо за безопасността им лице как да ползват

Трябва да се внимава децата да не си играят

Не използвайте никога аспиратор

а, ако решетката не е

Аспираторът не трябва НИКОГА да се използва като

работен плот, освен ако това не е специално указано.

Помещението трябва да има добро проветряване, когато

кухненският аспиратор се използва едновременно с други

уреди с газово или друг вид гориво.

ух не трябва да се отвежда през отвод,

през който се отвежда дима от уредите, работещи с газ

Строго се забранява готвенето на открит пламък под

Използването на открит пламък е вредно за филтрите и

може да причини пожар, затова абсолютно трябва да се

трябва да се извършва под наблюдение, за да

пламеняване на олиото.

Що се отнася до техническите мерки и мерките за

безопасност, които трябва да се прилагат за отвеждане на

дима, трябва строго да се придържате към предвиденото

в правилника на местните компетентни власти.

Аспираторът трябва да се почиства

често, както отвътре,

н (ПОНЕ ВЕДНЪЖ В МЕСЕЦА, трябва при

всички случаи да се спазват инструкциите за поддръжка,

посочени в тези указания).

Неспазването на нормите за почистване на аспиратора и

за подмяна и почистване на филтрите, води до опасност

Не използвайте и не оставяйте аспиратора без правилно

и! Опасност от токов удар!

Не се поема никаква отговорност при евентуална

неизправност, щета или пожар, нанесени на уреда

вследствие на неспазване на настоящите инструкции.

Този уред отговаря на изискванията на :

- Европейската директива 2002/96/ЕС

- Waste Electricаl and Electronic Equipment (WEEE).

Уверявайки се, че този уред ще бъде рециклиран по

подобаващият за това начин,

опазването на околната среда и вашет

върху уреда или в придружаващата го

документация посочва, че този продукт не трябва да бъде

считан за домашен отпадък, а трябва да бъде предаден в

специално предназначените за това пунктове за

рециклиране на електрическа и електронна техника.

Придържайте се към местните нормативи за преработка

на отпадъци. За по-подробна информация

ирането и рециклирането на този

продукт ви съветваме да се обърнете към компетентните

местни служби, службите за събиране на домашни

отпадъци или магазинът, в който сте закупили този ел.

Аспираторът има следното предназначение: всмуква и

отвежда навън или филтрира въздуха, като едновременно

с това го рециклира.

Аспираторът e снабден с горен изход на въздух В1 и като

вариант – със заден изход В2*, за изпускане на дима

Изберете най-подходящия вариант и поставете

доставения фланец С; да се затваря винаги

неизползвания отвор с доставената капачка D*, ако е

Бележка: при някои модели горният отвор B1

затворен. Натиснете рязко за да отстраните

технологичната тапа, която препречва отвора.

Внимание! Технологичната тапа не може да бъд

монтирана отново, затова преди да пристъпите към

тази операция трябва да сте напълно сигурни в

Внимание! При някои модели задния отвор за въздух не

действа веднага, дори и като

се махне капачката (ако е

а монтирана), в такъв случай да се отстрани с

изнизване пластмасовата част Е1 или Е2, която запушва

отвора, използвайки клещи и ножче. Да се провери дали

селектора за аспирация/филтриране (вътре в

аспиратора) G е поставен на позиция аспирация (А).

В случай, че пушека или парите при готвене не могат да

се изкарват навън, може да се използва филтриращия

вариант, като се монтира въгленов филтър, пушека и45

парите се рециклират посредством предно

пропусквателно устройство, поставено над командния

панел. Да се провери дали селектора за

аспирация/филтриране е поставен на позиция

Моделите без аспириращ мотор са предназначени за

работа само във вариант на аспирираща версия и трябва

да бъдат свързани към периферно аспириращо звено,

Минималното разстояние между повърхността, на която

се поставят съдовете за готвене и най-ниската част на

кухненския аспиратор, трябва да бъде не по-малко от

60cm в случай на електрически печки и не по-малко от

75cm, в случай на газови или комбинирани печки.

Ако в инструкциите на газовия уред за готвене

по-голямо разстояние, то тря

бва да се има предвид.

Напрежението в ел.мрежа трябва да отговаря на онова,

което е посочено върху етикета с данните за аспиратора,

поставен отвътрешната му страна. Ако е снабден с

щепсел, свържете аспиратора към контакт, съответстващ

на действащите норми и поставен на достъпно място. Ако

не е снабден с щепсел (директно свързване към мрежата),

щепселът не е на достъпно място, използвайт

двуполюсен прекъсвач според нормите, така че да се

осигури пълно изключване на мрежата при

свръхнапрежение ІІІ, в съответствие с правилата за

ВНИМАНИЕ! Преди да свържете отново аспиратора към

мрежата и да проверите дали функционира правилно,

проверете дали кабелът е монтиран както трябва.

Аспираторът може да се монтира на стената или на

стенен шкаф; ако е доставен, са се използва шаблона Н

за пробиване на точно разстояние, в противен случай

аспираторът да се подпре на стената или на стенен шкаф

и да се отбележат с молив местата, на които да се

ена – Да се поставят стенните подложки

J в пробитите дупки и двата винта К в горните отвори,

да се свали решетката и аспираторът да се закачи на

двата винта, накрая, отвътре, да се постави третия винт L

и да се затегнат всички.

Фиксиране на окачен шкаф – Аспираторът да

а М отвътрешната страна на шкафа.

Аспираторът е снабден с командно табло с

възможност за регулиране скоростта на аспириране

и превключвател на осветлението на готварския

Ако при готвене се отделя много пара, преминете на

максимален режим на работа. Препоръчително е да

включите аспиратора 5 минути преди да започнете да

готвите и да го оставите да работи още 15 минути след

Да се отваря винаги колекторът на пара N*.

Ако закупеният от Вас модел разполага с клапан

ко или механическо задвижване, клавишите

и/или бутоните и/или наличните ръчки служат за

регулиране на светлините и за отваряне и затваряне на

Внимание! Преди каквато и да е операция свързана с

почистване или поддръжка изключете аспиратора от

ел.мрежата, като извадите щепсела или изключите

главния прекъсвач на жилището.

Аспираторът трябва да се почиства често (или поне

толкова на често колкото почиствате филтрите), както

отвътре така и отвън. Използвайте навлажнена кърпа и

неутрални течни почистващи препарати.

Избягвайте препарати, които съдържат абразивни частици.

Внимание ! Не почиствайте никога със спирт !

Внимание! Неспазването на нормите за почистване на

аспиратора и за подмяна

на филтрите води до рискове от

пожар. Спазвайте строго посочените инструкции!

Не се поема никаква отговорност за евентуални щет

нанесени по мотора и пожари, възникнали следствие на

неправилна поддръжка или неспазване на настоящите

Филтърът задържа мазните частици, отделяни при

Ако е разположен на носеща решетка, филтърът може да

бъде от следния тип:

Хартиеният филтър се сменя веднъж месечно или,

ако горната му страна е оцветена, когато оцветяването

започне да прозира през дупките на решетката.

Филтърът-гъба се изпира с топла сапунена вода

веднъж месечно и се сменя след 5/

Металният филтър се почиства веднъж месечно с

неутрални миещи препарати, на ръка или в миялната

машина при ниска температура и кратка програма.

При миенето в миялна машина металният филтър за

мазнини може да избледнее, но филтриращите му

свойства по никакъв начин не се променят

За да се стигне до филтъра за мазнини, да се от

решетката посредством сваляне на скобите Р и да се

освободи от фиксаторите R1 или R2.

Самодържащият се метален филтър няма поддържаща

решетка, за да се свали, трябва да се дръпнат назад

освобождаващите пружини Р4 и филтъра да се изтегли

Филтър с активен въглен (само за филтрираща

-Задържа неприятните миризми, които се отделят при

Филтърът с активен въглен се запушва приблизително

след дълъг период на използване в зависимост от начина

на готвене и от това колко често почиствате филтъра .

Във всеки случай е необходимо да подменяте филтъра с

активен въглен на всеки четири месеца или когато

сищане на филтрите показва, че е

Не се мие нито може да се използва повторно.

може да бъде един от следните видове:

Правоъгълен S1, S2 или S3:

Монтаж (S1 или S2): да се вкара задната част Т и да се

Монтаж S3: Да се свали

капака W, като се завъртят на

овото парченце на определеното място

и да се фиксира, като се завърти на 90

Да се действа в обратна посока при демонтиране.

Форма V (V1-V2-V3 – различни модели):

Байонетен жлеб да се позиционира в центъра

щитната решетка на мотора, като се

внимава обозначението Х1 или Х2 или Х3 върху

въгленовия филтър да отговаря на обозначението Y1 или

Y2 върху отвеждащото устройство, след това да се

завърти в посока на часовниковата стрелка; при

демонтиране, да се завърти в посока, обратна на

стрелка, ако има езиче Z, то трябва първо

да се повдигне леко.

Подмяна на ел. крушки

Изключете уреда от ел. мрежата.

Внимание! Преди да вземете в ръка ел. крушките

проверете дали са изстинали.

Подмяна на лампи 40W – Да се свали повредената

лампа и да се смени с овална лампа с ел.крушка мах 40W E14. Да се свали решетката, за да се има достъп до

енна лампа – Да се стигне до нея – да

се свали защитата, като се повдига с малка режеща

отверка или друг подобен уред.

Да се смени повредената лампа.

Да се използват само халогенни лампи 20W max (G4),

като се внимава да не се пипат с ръце. Да се затвори

отново плафониерата (да

ките не светят, проверете дали са монтирани

правилно преди да потърсите помощта на специалист.47
