NÁVOD NA OBSLUHU TOTEM ST IX F90 ELICA

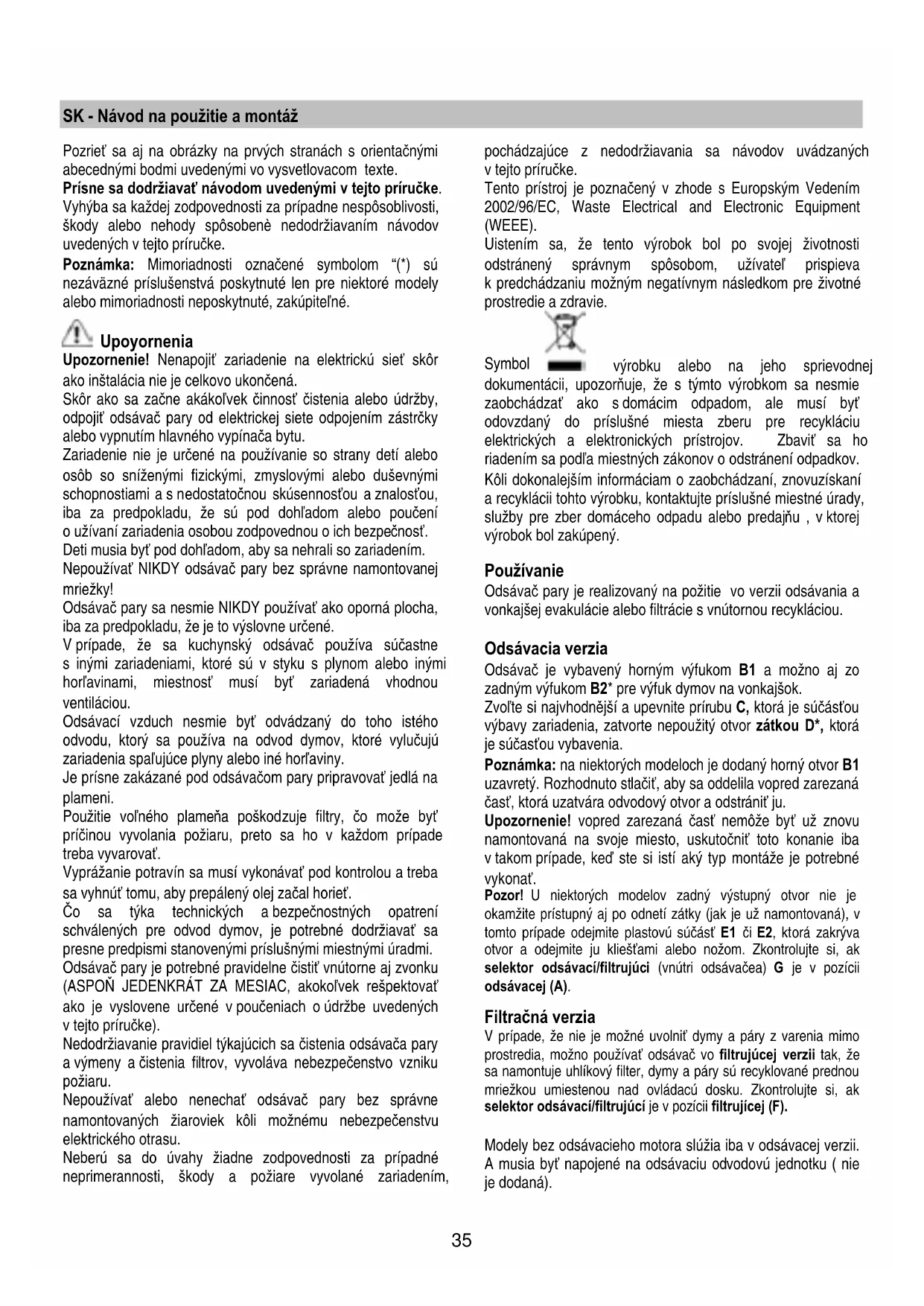

SK - Návod na použitie a montáž

Pozrieť sa aj na obrázky na prvých stranách s orientačnými

abecednými bodmi uvedenými vo vysvetlovacom texte.

Prísne sa dodržiavať návodom uvedenými v tejto príručke.

Vyhýba sa každej zodpovednosti za prípadne nespôsoblivosti,

škody alebo nehody spôsobenè nedodržiavaním návodov

uvedených v tejto príručke.

Poznámka: Mimoriadnosti označené symbolom “(*) sú

nezáväzné príslušenstvá poskytnuté len pre niektoré modely

alebo mimoriadnosti neposkytnuté, zakúpiteľné.

Upozornenie! Nenapojiť zariadenie na elektrickú sieť skôr

ako inštalácia nie je celkovo ukončená.

Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby,

odpojiť odsávač pary od elektrickej siete odpojením zástrčky

alebo vypnutím hlavného vypínača bytu.

Zariadenie nie je určené na používanie so strany detí alebo

osôb so sníženými fizickými, zmyslovými alebo duševnými

schopnostiami a s nedostatočnou skúsennosťou a znalosťou,

iba za predpokladu, že sú pod dohľadom alebo poučení

o užívaní zariadenia osobou zodpovednou o ich bezpečnosť.

Deti musia byť pod dohľadom, aby sa nehrali so zariadením.

Nepoužívať NIKDY odsávač pary bez správne namontovanej

Odsávač pary sa nesmie NIKDY používať ako oporná plocha,

iba za predpokladu, že je to výslovne určené.

V prípade, že sa kuchynský odsávač používa súčastne

s inými zariadeniami, ktoré sú v styku s plynom alebo inými

horľavinami, miestnosť musí byť zariadená vhodnou

Odsávací vzduch nesmie byť odvádzaný do toho istého

odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú

zariadenia spaľujúce plyny alebo iné horľaviny.

Je prísne zakázané pod odsávačom pary pripravovať jedlá na

Použitie voľného plame

zuje filtry, čo može byť

príčinou vyvolania požiaru, preto sa ho v každom prípade

Vyprážanie potravín sa musí vykonávať pod kontrolou a treba

sa vyhnúť tomu, aby prepálený olej začal horieť.

Čo sa týka technických a bezpečnostných opatrení

schválených pre odvod dymov, je potrebné dodržiavať sa

presne predpismi stanovenými príslušnými miestnými úradmi.

Odsávač pary je potrebné pravidelne čistiť vnútorne aj zvonku

(ASPOŇ JEDENKRÁT ZA MESIAC, akokoľvek rešpektovať

ako je vyslovene určené v poučeniach o údržbe uvedených

Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary

a výmeny a čistenia filtrov, vyvoláva nebezpečenstvo vzniku

Nepoužívať alebo nenechať odsávač pary bez správne

namontovaných žiaroviek kôli možnému nebezpečenstvu

elektrického otrasu.

Neberú sa do úvahy žiadne zodpovednosti za prípadné

neprimerannosti, škody a požiare vyvolané zariadením,

pochádzajúce z nedodržiavania sa návodov uvádzaných

Tento prístroj je poznačený v zhode s Europským Vedením

Uistením sa, že tento výrobok bol po svojej životnosti

odstránený správnym spôsobom, užívateľ prispieva

k predchádzaniu možným negatívnym následkom pre životné

prostredie a zdravie.

výrobku alebo na jeho sprievodnej

dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie

zaobchádzať ako s domácim odpadom, ale musí byť

odovzdaný do príslušné miesta zberu pre recykláciu

elektrických a elektronických prístrojov. Zbaviť sa ho

riadením sa podľa miestných zákonov o odstránení odpadkov.

Kôli dokonalejším informáciam o zaobchádzaní, znovuzískaní

a recyklácii tohto výrobku, kontaktujte príslušné miestné úrady,

služby pre zber domáceho odpadu alebo predajňu , v ktorej

výrobok bol zakúpený.

Odsávač pary je realizovaný na požitie vo verzii odsávania a

vonkajšej evakulácie alebo filtrácie s vnútornou recykláciou.

Odsávač je vybavený horným výfukom B1 a možno aj zo

zadným výfukom B2* pre výfuk dymov na vonkajšok.

Zvoľte si najvhodnější a upevnite prírubu C, ktorá je súčásťou

výbavy zariadenia, zatvorte nepoužitý otvor zátkou D*, ktorá

je súčasťou vybavenia.

Poznámka: na niektorých modeloch je dodaný horný otvor B1

uzavretý. Rozhodnuto stlačiť, aby sa oddelila vopred zarezaná

časť, ktorá uzatvára odvodový otvor a odstrániť ju.

Upozornenie! vopred zarezaná časť nemôže byť už znovu

namontovaná na svoje miesto, uskutočniť toto konanie iba

v takom prípade, keď ste si istí aký typ montáže je potrebné

Pozor! U niektorých modelov zadný výstupný otvor nie je

okamžite prístupný aj po odnetí zátky (jak je už namontovaná), v

tomto prípade odejmite plastovú súčásť E1 či E2, ktorá zakrýva

otvor a odejmite ju kliešťami alebo nožom. Zkontrolujte si, ak

selektor odsávací/filtrujúci (vnútri odsávačea) G je v pozícii

V prípade, že nie je možné uvolniť dymy a páry z varenia mimo

prostredia, možno používať odsávač vo filtrujúcej verzii tak, že

sa namontuje uhlíkový filter, dymy a páry sú recyklované prednou

mriežkou umiestenou nad ovládacú dosku. Zkontrolujte si, ak

selektor odsávací/filtrujúcí je v pozícii filtrujícej (F).

Modely bez odsávacieho motora slúžia iba v odsávacej verzii.

A musia byť napojené na odsávaciu odvodovú jednotku ( nie

Minimálna vzdialenosť medzi povrchom podstavca pre

nádoby na kuchynskom sporáku a najspodnejšej časti

kuchynského odsávača pary nesmie byť kratšia ako 60cm v

prípade elektrického sporáka a ako 75cm v prípade plynového

alebo kombinovaného sporáka.

Ak návody kuchynského plynového aparátu uvádzajú väčšiu

vzdialenosť, je ptrebné s tým počítať.

Elektrické napojenie

Napätie siete musí zodpovedať s napätím udaným na etikete

charakteristiky umiestnené vo vnútri odsávača pary. Ak je

predložená zástrčka, zapojiť odsávač pary do rozvodu

zhodného so stanovenými právnymi predpismi na prístupnom

území. Ak nie je predložená zástrčka (priamy spoj so sieťou),

alebo zástrčka nie je umiestnená na prístupnom území,

pripojiť dvojpólový vypínač zhodný s predpismi, ktoré zaručujú

kompletné odpojenie sa zo siete podľa podmienok kategórie

nadmierného napätia III, v zhode s pravidlami inštalácie.

UPOZORNENIE: pred napojením okruhu odsávača pary do

prívodovej elektrickej siete a pred kontrolou jeho správnej

činnosti, skontrolovať stále, aby kábel siete bol správne

Odsávač môže byť inštalovaný na stene či na podkladu

závesnej skrine; užívajte šablony H k vyvrtání dier vo správnej

vzdialenosti, pokiaľ šablona nie je dodaná oprite odsávač o

stenu či na podklad závesnej skríne a vyznáčte ceruskou

Upevnenie na stenu – vsuňte moždíky J do vyvrtaných

otvorov a dve skrutky K do horných otvorov, odejmite mriežku

a zaveste odsávač na 2 skrutky a pak ze vnútri vsuňte tretiu

skrutku L a všetky utáhnite.

Upevnenie na závesnú skrieň – Upevnite odsávač 4

skrutkami M zo vnútri závesnej skríne.

Odsávač pary je vybavený ovládacím panelom s kontrolou

odsávacej rýchlosti a s kontrolou zapínania svietidla na

osvetlenie varnej pracovnej plochy.

V prípade mimoriadného zhromaždenia sa pary v kuchyni,

používať väčšiu rýchlosť. Odporúčame zapnúť odsávanie 5

minút pred začatím varenia a nechať ho v chode ešte približne

ďalších 15 minút po ukončení varenia.

Otvírajte vždy zberač pár N*.

Keď váš výrobok je zaopatrený poistkou s elektrickou alebo

mechanickou činnosťou, klavesnice a/alebo tlačidlá a/alebo

rukoväte k dispozícii slúžia na kontrolovanie svietidiel a na

otvorenie a uzatvorenie poistky.

Skôr ako začína ktorákoľvek údržba, odpojiť odsávač pary z

rovnako častým opakovaním ako sa vykonáva údržba filtrov

Na čistenie používať vlhké plátno s neutrálnymi tekutými

čistiacími prostriedkami.

Vyhnúť sa používania prostriedkov obsahujúcich škrabacie

Upozornenie: Nedodržanie noriem na čistenie zariadenia

a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto

dodržiavať uvedené pokyny.

Odmieta sa akákoľvek zodpovednosť za prípadné škody na

motore, požiare vyvolané nesprávnou údržbou alebo

nedodržaním vyššie uvedených upozornení.

Udržuje častice tukov pochádzajúcich z varenia.

Ak je umiestnený vo vnútri podstavcovej mriežke, može byť

jedným s nasledujúcich druhov:

Filter z papiera musí byť vymenený jedenkrát za mesiac

alebo ak je na vrchnej strane farebný, keď farba presvitá cez

Filter zo špongie sa umýva s teplou mydlovou vodou

jedenkrát za mesiac a vymieňa sa po každom 5/6 umývaní.

Filter z kovu musí byť čistený jedenkrát za mesiac, s nie

dráždivými čistiacími prostriedkami, ručne alebo v umývačke

riadu pri nízkej teplote a krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový filter sa može

odfarbiť ale jeho charakteristcké vlastnosti sa tým vôbec

K filtru proti mastnotám pristúpete otvorením mriežky

uvolnením hákov P uvolnením z upevňovacích bodov R1 či

Samonosný kovový filter nemá podpôrnu mriežku, k jeho

odstranení třeba vyťiahnúž pružiny P4 dozadu a vyjmite filter

Uhoľný filter (iba pre filtračnú verziu)

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýteľnosť uhoľného filtru sa odhaľuje iba po viac-menej

predľženom použití, na základe typu kuchyne a pravidelnosti

čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť

zásobník maximálne každé štyri mesiace.

NEMÔŽE byť umývaný alebo regenerovaný.

Môže byť jedným z následujúcich typov:

Pravoúhlý S1, S2 či S3:

Montáž (S1 alebo S2): vsuňte zadnú stranu T a zaveste

Montáž (S3): Odstráňte prírubu W tým, že otočíte o 90°

rukojeti O Vsuňte uhlíkový kobereček dovnútri vhodného prostoru a

upevnite ho tým, že otočíte o 90° rukojeť O, uzavrite prírubu.

K demontáži postupujte opačným spôsobom.37

Kruhový (V1-V2-V3-různé modely):

Vsunovanie na západku umiestnit do stredu ko krytí mriežky

chránící motor tak aby orientačné body X1 alebo X2 alebo X3

na uhlíkovém filtru zodpovedalo orientačným bodom Y1 či Y2,

pak otočte vo smeru hodinových ručičiek; v prípade

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú

Výmena svítidiel 40W – odskrtkujte poškodzené svítidlo a

prístupu do priestoru, kde sú svítidla je nutné odejmuť

Výmena halogenového svítidla - otvorte priestor svítidiel –

vyjmite ochranu ľahkou pákou skrutkovača či podobného

Vymeňte poškodzené svítidlo.

Používajte iba halogenových svítidiel o max. 20W (G4), s tým

že sa ich nedotknite rukou. Uzavrite kryt (upevnenie na

Ak by osvetlenie nefungovalo, skôr ako zavoláte technickú

asistenciu, overiť správne nasadenie žiaroviek do sedla.38
