NÁVOD NA OBSLUHU 70cc Island Evoque ELICA

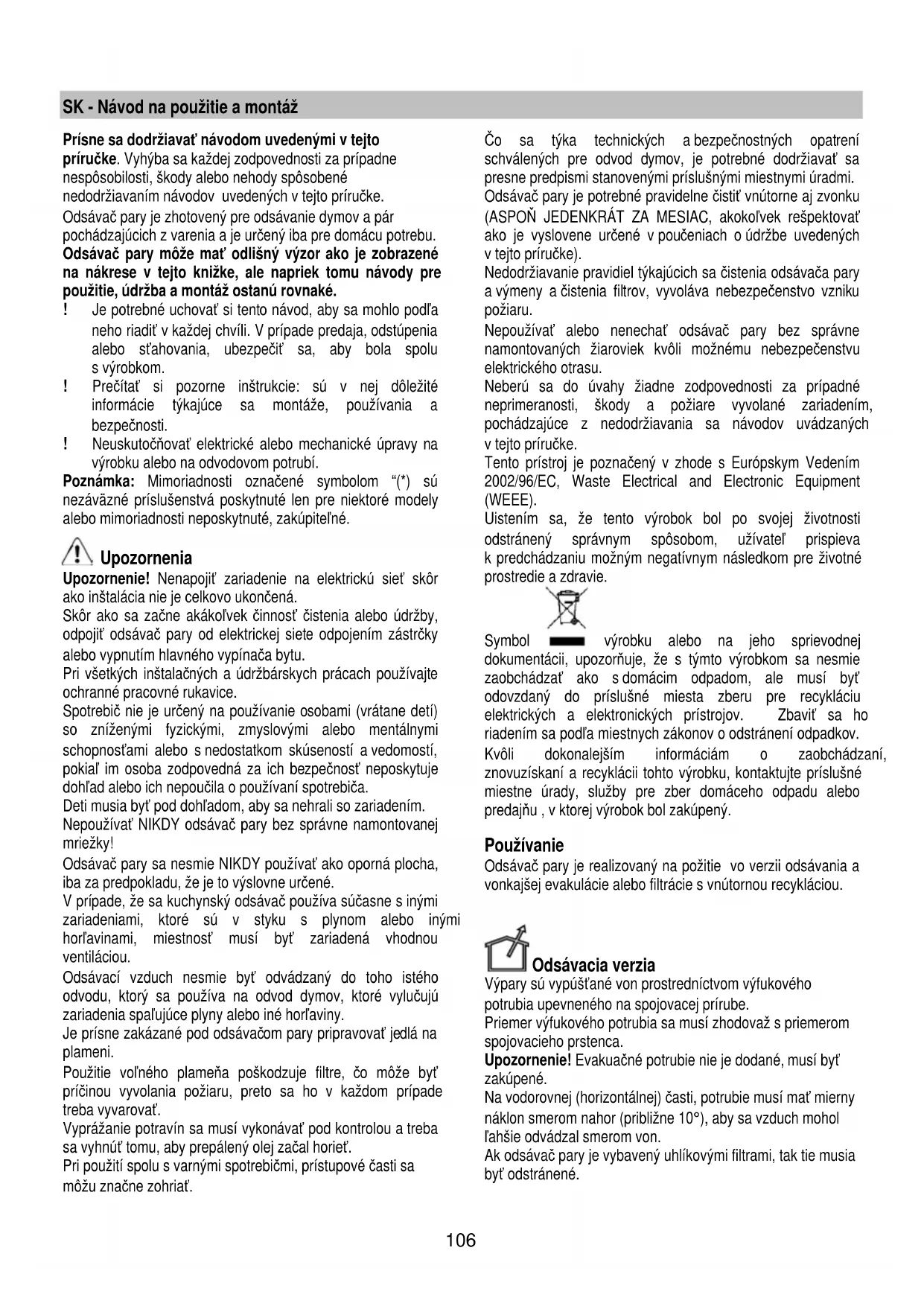

SK - Návod na použitie a montáž

Prísne sa dodržiavať návodom uvedenými v tejto

príručke. Vyhýba sa každej zodpovednosti za prípadne

nespôsobilosti, škody alebo nehody spôsobené

nedodržiavaním návodov uvedených v tejto príručke.

Odsávač pary je zhotovený pre odsávanie dymov a pár

pochádzajúcich z varenia a je určený iba pre domácu potrebu.

Odsávač pary môže mať odlišný výzor ako je zobrazené

na nákrese v tejto knižke, ale napriek tomu návody pre

použitie, údržba a montáž ostanú rovnaké.

! Je potrebné uchovať si tento návod, aby sa mohlo podľa

neho riadiť v každej chvíli. V prípade predaja, odstúpenia

alebo sťahovania, ubezpečiť sa, aby bola spolu

! Prečítať si pozorne inštrukcie: sú v nej dôležité

informácie týkajúce sa montáže, používania a

! Neuskutočňovať elektrické alebo mechanické úpravy na

výrobku alebo na odvodovom potrubí.

Poznámka: Mimoriadnosti označené symbolom “(*) sú

nezáväzné príslušenstvá poskytnuté len pre niektoré modely

alebo mimoriadnosti neposkytnuté, zakúpiteľné.

Upozornenie! Nenapojiť zariadenie na elektrickú sieť skôr

ako inštalácia nie je celkovo ukončená.

Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby,

odpojiť odsávač pary od elektrickej siete odpojením zástrčky

alebo vypnutím hlavného vypínača bytu.

Pri všetkých inštalačných a údržbárskych prácach používajte

ochranné pracovné rukavice.

Spotrebič nie je určený na používanie osobami (vrátane detí)

so zníženými fyzickými, zmyslovými alebo mentálnymi

schopnosťami alebo s nedostatkom skúseností a vedomostí,

pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytuje

dohľad alebo ich nepoučila o používaní spotrebiča.

Deti musia byť pod dohľadom, aby sa nehrali so zariadením.

Nepoužívať NIKDY odsávač pary bez správne namontovanej

Odsávač pary sa nesmie NIKDY používať ako oporná plocha,

iba za predpokladu, že je to výslovne určené.

V prípade, že sa kuchynský odsávač používa súčasne s inými

zariadeniami, ktoré sú v styku s plynom alebo inými

horľavinami, miestnosť musí byť zariadená vhodnou

Odsávací vzduch nesmie byť odvádzaný do toho istého

odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú

zariadenia spaľujúce plyny alebo iné horľaviny.

Je prísne zakázané pod odsávač

om pary pripravovať je

Použitie voľného plameňa poškodzuje filtre, čo môže byť

príčinou vyvolania požiaru, preto sa ho v každom prípade

Vyprážanie potravín sa musí vykonávať pod kontrolou a treba

sa vyhnúť tomu, aby prepálený olej začal horieť.

Pri použití spolu s varnými spotrebičmi, prístupové časti sa

môžu značne zohriať.

Čo sa týka technických a bezpečnostných opatrení

schválených pre odvod dymov, je potrebné dodržiavať sa

presne predpismi stanovenými príslušnými miestnymi úradmi.

Odsávač pary je potrebné pravidelne čistiť vnútorne aj zvonku

(ASPOŇ JEDENKRÁT ZA MESIAC, akokoľvek rešpektovať

ako je vyslovene určené v poučeniach o údržbe uvedených

Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary

a výmeny a čistenia filtrov, vyvoláva nebezpečenstvo vzniku

Nepoužívať alebo nenechať odsávač pary bez správne

namontovaných žiaroviek kvôli možnému nebezpečenstvu

elektrického otrasu.

Neberú sa do úvahy žiadne zodpovednosti za prípadné

neprimeranosti, škody a požiare vyvolané zariadením,

pochádzajúce z nedodržiavania sa návodov uvádzaných

Tento prístroj je poznačený v zhode s Európskym Vedením

Uistením sa, že tento výrobok bol po svojej životnosti

odstránený správnym spôsobom, užívateľ prispieva

k predchádzaniu možným negatívnym následkom pre životné

prostredie a zdravie.

výrobku alebo na jeho sprievodnej

dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie

zaobchádzať ako s domácim odpadom, ale musí byť

odovzdaný do príslušné miesta zberu pre recykláciu

elektrických a elektronických prístrojov. Zbaviť sa ho

riadením sa podľa miestnych zákonov o odstránení odpadkov.

Kvôli dokonalejším informáciám o zaobchádzaní,

znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné

miestne úrady, služby pre zber domáceho odpadu alebo

predajňu , v ktorej výrobok bol zakúpený.

Odsávač pary je realizovaný na požitie vo verzii odsávania a

vonkajšej evakulácie alebo filtrácie s vnútornou recykláciou.

Výpary sú vypúšťané von prostredníctvom výfukového

potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovaž s priemerom

spojovacieho prstenca.

Upozornenie! Evakuačné potrubie nie je dodané, musí byť

Na vodorovnej (horizontálnej) časti, potrubie musí mať mierny

náklon smerom nahor (približne 10°), aby sa vzduch mohol

ľahšie odvádzal smerom von.

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia

Napojiť odsávač pary o odvodové trubice a otvory pre múry

s rovnakým priemerom ako vývod vzduchu (spojovacia

V tejto zásluhe sa vyhýba každej zodpovednosti.

! Použiť potrubie dlhé, ktoré je minimálne nevyhnutné.

! Používať potrubie s najmenším možným počtom ohnutím

(maximálny uhol ohnutia: 90°).

! Vyhnúť sa drastickým zmenám sekcií potrubia.

! Používať potrubie s čím viac hladkou vnútornou stranou.

! Materiál potrubia musí byť zákonom schválený (v

! Pre jednoduchú inštaláciu odsávača pary

v odsávacej verzii, odporúča sa použitie flexibilnej

hadice s priemerom 150mm.

odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary

používať v takejto verzii, je potrebné nainštalovať doplňujúci

filtračný systém na základe aktívneho uhlia.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv

odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary

používať v takejto verzii, je potrebné nainštalovať doplňujúci

filtračný systém na základe aktívneho uhlia.

Ako elektrická, tak aj mechanická inštalácia musí byť

vykonaná odborným pracovníkom.

Minimálna vzdialenosť medzi povrchom podstavca pre

nádoby na kuchynskom sporáku a najspodnejšej časti

kuchynského odsávača pary nesmie byť kratšia ako 50cm v

prípade elektrického sporáka a ako 65cm v prípade plynového

alebo kombinovaného sporáka.

Ak návody kuchynského plynového aparátu uvádzajú väčšiu

vzdialenosť, je potrebné s tým počítať.

Elektrické napojenie

Napätie siete musí zodpovedať s napätím udaným na etikete

charakteristiky umiestnené vo vnútri odsávača pary. Ak je

predložená zástrčka, zapojiť odsávač pary do rozvodu

zhodného so stanovenými právnymi predpismi na prístupnom

území aj po inštalácii. Ak nie je predložená zástrčka (priamy

spoj so sieťou), alebo zástrčka nie je umiestnená na

prístupnom území, aj po inštalácii, pripojiť dvojpólový vypínač

zhodný s predpismi, ktoré zaručujú kompletné odpojenie sa zo

siete podľa podmienok kategórie nadmierného napätia III,

v zhode s pravidlami inštalácie.

Upozornenie! pred napojením okruhu odsávača pary do

prívodovej elektrickej siete a pred kontrolou jeho správnej

činnosti, skontrolovať stále, aby kábel siete bol správne

Upozornenie! Nahradenie káblového prepojenia musí byť

vykonané autorizovaným servisom technickej asistencie.

Skôr ako sa začína s inštaláciou:

• Persvedčiť sa či zakúpený výrobok je rovnakého rozmeru

ako piestor určený na inštaláciu.

• Odmontovať uhoľno aktíny/e filter/filtre ak sú vo výbave

(pozrieť sa aj na relatívny paragraf v príručke).

Tento/tieto sa znovu namontuje/ú iba v prípade, keď sa

žiada používať odsávač pary vo filtračnej verzii.

• Presvedčiťsa, aby sa vo vnútri odsávača pary

nenachádzali (kôli dôvodu dopravy) priložené materiály

(napríklad sáčok so závitmi, záruka, atď), za týchto

predpokladov odstrániť ich a uchovať ich.

• Ak je možné, odpojiť a dočastne odstrániť nábytok pod

a okolo priestoru inštalácie odsávača pary takým

spôsobom, aby sa uľahčil prístup k stropu/stene ku

ktorému odsávač pary bude namontovaný. V opačnom

prípade,podľa možnosti, ochrániť nábytky a každé časti

týkajúce sa inštalácie. Určiť jednu rovnú plochu a pokryť

ju nejakou ochranou, kde sa potom oprie odsávač pary

a jednotlivé časti vybavenia.

• Presvedčiť sa, okrem toho, či v blízkosti inštalácie

odsávača pary (na prístupnom mieste aj

s namontovaným odsáva

ary) je k dispozícii

elektrická zástrčka a či je možné napojiť sa na jedno

zariadenie slúžiace na odvod dymov vonkajším smerom

(iba Odsávacia verzia).

• Uskutočniť každé nevyhnutné murárske práce (napríklad:

instalácia elektrickej zástrčky a/alebo otvor pre prechod

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre

väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa

s kvalifikovaným technikom, aby vám schválil spôsobilosť

materiálov na základe akého typu je stena/strop. Stena/strop

musí byť dostatočne mohutná, aby udržala hmotnosť

V prípade prítomnosti panelov a/alebo stien a/alebo bočných

nosníkov, presvedčiť sa, či je dostatočný priestor per

inštaláciu odsávača pary a nech je stále možnosť ľahko

prístúpiť k riadiacému panelu.108

V prípade mimoriadneho zhromaždenia sa pary v kuchyni,

používať väčšiu rýchlosť. Odporúčame zapnúť odsávanie 5

minút pred začatím varenia a nechať ho v chode ešte približne

ďalších 15 minút po ukončení varenia.

Upravljanje je sestavljeno iz okrogle vrtljive ploščice z ozadno

Skôr ako začína ktorákoľvek údržba, odpojiť odsávač

rovnako častým opakovaním ako sa vykonáva údržba filtrov

Na čistenie používať vlhké plátno s neutrálnymi tekutými

čistiacimi prostriedkami.

Vyhnúť sa používania prostriedkov obsahujúcich škrabacie

Upozornenie: Nedodržanie noriem na čistenie zariadenia

a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto

dodržiavať uvedené pokyny.

Odmieta sa akákoľvek zodpovednosť za prípadné škody na

motore, požiare vyvolané nesprávnou údržbou alebo

nedodržaním vyššie uvedených upozornení.109

s rozhodnutím vytiahnuť panel smerom von a uvoľniť ho

zo všetkých upevňovacích miest .

panel sa čistí s rovnakou frekvenciou ako tukový filter,

používať handričku navlhčenú neutrálnym tekutým

čistiacim prostriedkom.

Vyhnúť sa používania výrobkov obsahujúce abrazíva.

Pozor! Skontrolovať vždy, aby panel bol dobre upevnený

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými

čistiacimi prostriedkami, ručne alebo v umývačke riadu

s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže

vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec

Pre odpojenie a vybratie protitukového filtra uchopiť dve

Uhoľný filter (iba pre filtračnú verziu)

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýteľnosť uhoľného filtru sa odhaľuje iba po viac-menej

predľženom použití, na základe typu kuchyne a pravidelnosti

čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť

zásobník maximálne každé štyri mesiace.

NEMÔŽE byť umývaný alebo regenerovaný.

Okružno uhoľný filter

Použiť jedno na každú stranu po zakrytie obidvoch

ochranných mriežok motorovej vrtule, za tým pootočiť smerom

hodinových ručičiek.

Kôli odmontovaniu pootočiť oproti smeru hodinových ručičiek.

Odsávač pary je vybavený systémom osvetlenia založenom

na technoloógii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10

krát dhlhšie ako tradičné žiarovky a umožňujú ušetriť 90%

elektrickej energie.

Pre výmenu, obrátiť sa na technický servis.110
