MANUAL DE UTILIZADOR 70cc Island Evoque ELICA

PT Instruções para montagem e utilização

Para la sustitución dirigirse al servicio asistencia técnica .79

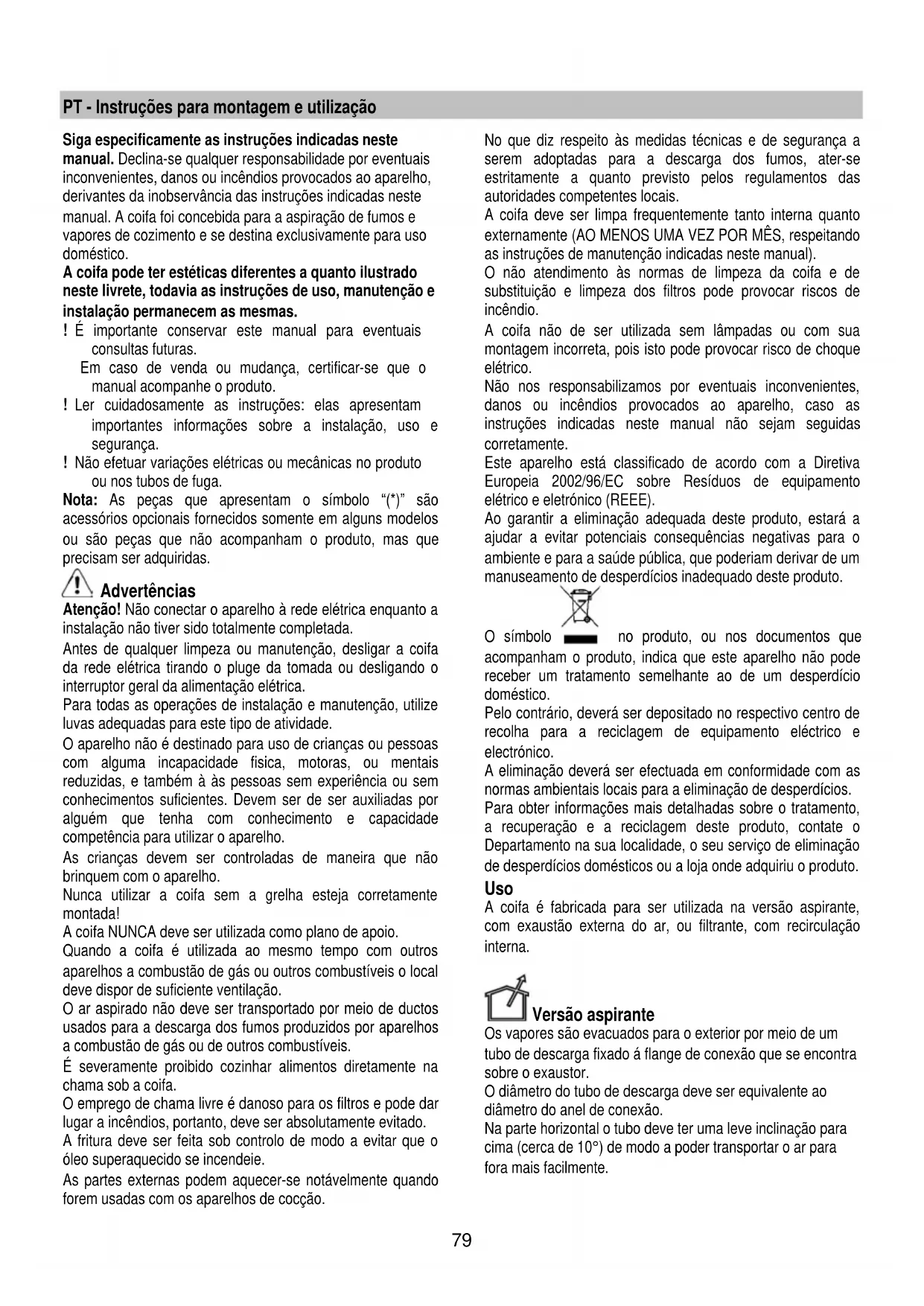

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste

manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,

derivantes da inobservância das instruções indicadas neste

manual. A coifa foi concebida para a aspiração de fumos e

vapores de cozimento e se destina exclusivamente para uso

A coifa pode ter estéticas diferentes a quanto ilustrado

neste livrete, todavia as instruções de uso, manutenção e

instalação permanecem as mesmas.

! É importante conservar este manual para eventuais

Em caso de venda ou mudança, certificar-se que o

manual acompanhe o produto.

! Ler cuidadosamente as instruções: elas apresentam

importantes informações sobre a instalação, uso e

! Não efetuar variações elétricas ou mecânicas no produto

ou nos tubos de fuga.

Nota: As peças que apresentam o símbolo “(*)” são

acessórios opcionais fornecidos somente em alguns modelos

ou são peças que não acompanham o produto, mas que

precisam ser adquiridas.

Atenção! Não conectar o aparelho à rede elétrica enquanto a

instalação não tiver sido totalmente completada.

Antes de qualquer limpeza ou manutenção, desligar a coifa

da rede elétrica tirando o pluge da tomada ou desligando o

interruptor geral da alimentação elétrica.

Para todas as operações de instalação e manutenção, utilize

luvas adequadas para este tipo de atividade.

O aparelho não é destinado para uso de crianças ou pessoas

com alguma incapacidade fisica, motoras, ou mentais

reduzidas, e também à às pessoas sem experiência ou sem

conhecimentos suficientes. Devem ser de ser auxiliadas por

alguém que tenha com conhecimento e capacidade

competência para utilizar o aparelho.

As crianças devem ser controladas de maneira que não

brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha esteja corretamente

A coifa NUNCA deve ser utilizada como plano de apoio.

Quando a coifa é utilizada ao mesmo tempo com outros

aparelhos a combustão de gás ou outros combustíveis o local

deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos

usados para a descarga dos fumos produzidos por aparelhos

a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos diretamente na

O emprego de chama livre é danoso para os filtros e pode dar

lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o

óleo superaquecido se incendeie.

As partes externas podem aquecer-se notávelmente quando

forem usadas com os aparelhos de cocção.

No que diz respeito às medidas técnicas e de segurança a

serem adoptadas para a descarga dos fumos, ater-se

estritamente a quanto previsto pelos regulamentos das

autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto

externamente (AO MENOS UMA VEZ POR MÊS, respeitando

as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de

substituição e limpeza dos filtros pode provocar riscos de

A coifa não de ser utilizada sem lâmpadas ou com sua

montagem incorreta, pois isto pode provocar risco de choque

Não nos responsabilizamos por eventuais inconvenientes,

danos ou incêndios provocados ao aparelho, caso as

instruções indicadas neste manual não sejam seguidas

Este aparelho está classificado de acordo com a Diretiva

Europeia 2002/96/EC sobre Resíduos de equipamento

elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a

ajudar a evitar potenciais consequências negativas para o

ambiente e para a saúde pública, que poderiam derivar de um

manuseamento de desperdícios inadequado deste produto.

no produto, ou nos documentos que

acompanham o produto, indica que este aparelho não pode

receber um tratamento semelhante ao de um desperdício

Pelo contrário, deverá ser depositado no respectivo centro de

recolha para a reciclagem de equipamento eléctrico e

A eliminação deverá ser efectuada em conformidade com as

normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento,

a recuperação e a reciclagem deste produto, contate o

Departamento na sua localidade, o seu serviço de eliminação

de desperdícios domésticos ou a loja onde adquiriu o produto.

A coifa é fabricada para ser utilizada na versão aspirante,

com exaustão externa do ar, ou filtrante, com recirculação

Os vapores são evacuados para o exterior por meio de um

tubo de descarga fixado á flange de conexão que se encontra

O diâmetro do tubo de descarga deve ser equivalente ao

diâmetro do anel de conexão.

Na parte horizontal o tubo deve ter uma leve inclinação para

cima (cerca de 10°) de modo a poder transportar o ar para

fora mais facilmente.80

Se o exaustor for dotada de filtros de carvão ativo, estes

deverão ser tirados.

Conectar a coifa ao tubos e orifícios de descarga de parede

com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com

diâmetro inferior pode provocar a diminuição da performance

de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com o comprimento não inferior

! Utilizar um tubo condutor com o menor número possível

de curvas (ângulo máximo da curva: 90ºC 90°).

! Evitar alterações drásticas da seção do tubo (diâmetro).

! Usar um tubo condutor com o interior mais liso possível.

! O material do tubo condutor deve ser aprovado e estar

em conformidade com a lei.

! Para uma fácil instalação do exaustor em versão

aspirante, aconselha-se o uso do tubo flessível

ondulado com um diâmetro de 150 mm

Deve ser utilizado um filtro de carvão ativo, disponível junto

ao seu revendedor. O ar aspirado será desengordurado e

desodorizado antes de ser reintroduzido no ambiente através

A instalação, tanto eléctrica quanto mecânica, deve ser

efectuada por pessoal especializado.

A distância mínima entre a superfície de suporte dos

recipientes sobre o fogão e a parte mais baixa da coifa não

deve ser inferior a 50cm no caso de fogões elétricos e 65cm

no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem

uma distância maior, deve-se levar em conta esta indicação.

A voltagem da rede elétrica deve corresponder à voltagem

indicada na etiqueta das características situada no interior da

coifa. Se dotada de ficha, conectar a coifa a uma tomada em

conformidade com as normas vigentes posta em zona

acessível,mesmo depois da instalação. Se não dotada de

ficha (conexão direta à rede) ou a tomada não se encontra

em zona acessível,mesmo depois da instalação, aplicar um

interruptor bipolar em conformidade com a norma que

assegure a desconexão completa da rede nas condições da

categoria de sobretensão III, conformemente às regras de

Atenção! Antes de conectar novamente o circuito da coifa

com a alimentação elétrica, verificar seu funcionamento,

atentar sempre para que o cabo de rede esteja montado

Atenção! A substituição do cabo de interconexão deve ser

efectuada pelo serviço de assistência técnica autorizado.

Antes de iniciar a instalação:

• Verificar que o produto adquirido tenha dimensões

adequadas para a área escolhida de instalação.

• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver

também o parágrafo relativo). Este/s deve/m ser

remontado/s somente caso se deseje utilizar a coifa na

• Verificar que dentro da coifa não haja (por motivos de

parafusos (*), garantias (*) etc.), eventualmente tirar e

• Se possível desconectar e deslocar a instalação solta ou

fazer correr o vidro abrindo-o de modo a acessar mais

facilmente a parede na parte traseira. Caso contrário,

colocar uma cobertura espessa e protetiva sobre a

bancada e o plano de cozimento para protegê-los contra

danos ou entulho. Selecionar uma superfície plana para

montar a unidade. Cobrir tal superfície com uma

cobertura de proteção e colocar em seu interior todas as

partes da coifa e as ferramentas.

• Além disso, verificar que nas proximidades da área de

instalação da coifa (em área acessível também com a

coifa montada) uma tomada elétrica se encontre a

disposição e seja possível conectar-se a um dispositivo

de descarga fumos para o externo (somente Versão

• Executar todos os trabalhos de alvenaria necessários

(por ex: instalação de uma tomada elétrica e/ou tubo

para a passagem do tubo de descarga).

A coifa é dotada de buchas de fixação adequadas à maior

parte das paredes/tetos.No entanto é necessário que um

técnico qualificado faça sua instalação. A parede/teto deve

ser suficientemente robusta para suportar o peso da coifa.

No caso de presença de painéis e/ou paredes e/ou pênseis

laterais, verificar que haja espaço suficiente para instalar a

coifa e que o acesso ao painel de comandos seja fácil.81

Usar a potência de aspiração no caso de uma maior

concentração de vapor de cozimento. Aconselhamos ligar a

aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la

em funcionamento por aproximadamente 15 minutos após o

término do cozimento.

O painel de controlo é constituído por um disco rotativo

•Para acender e desligar as luzes:

Pressionar o disco (T) para acender e desligar as luzes

• Para selecionar as velocidades de aspiração

Girar o disco (T) no sentido horário para ligar e aumentar a

velocidade de aspiração e no sentido anti-horário para

diminuí-la, e desligar o exaustor.

A coroa (L) se ilumina para indicar a velocidade de aspiração

velocidade 1 (mínima).

velocidade 2 (média).

Velocidade 3 (máxima).

•L1+L2+L3+L4 acesos em modalidade intermitente

Velocidade 4 (intensivo): duração de 5 minutos, após o que o

exaustor posiciona-se automaticamente na velocidade 2

Motor de aspiração desligado

Dispositivo de controle de saturação de filtros

O exaustor é equipado com um dispositivo que indica quando

se deve efetuar a manutenção dos filtros

O dispositivo de controle de saturação do filtro ante-gordura

O dispositivo de controle do filtro em carvão ativo é

normalmente desligado

Para ativá-lo, proceder da seguinte forma:

- Desligar o exaustor.

- Pressionar o disco (T), por mais de 5 segundos

A coroa (L) se acende completamente, piscando, se ouvirá

um sinal acútico: o dispositivo de controle do filtro em carvão

NB = para desativá-lo, desligar o exaustor, pressionar o disco

(T), L1 + L2 se retroiluminam piscando; aguarde o sinal

acútico, para confirmar a desativação bem sucedida.

Sinalização de saturação do filtro ante-gordura

L1 + L2 piscam quando se deve efetuar a manutenção do

Sinalização de saturação do filtro em carvão ativo

L3 + L4 piscam quando se deve efetuar a manutenção do

filtro em carvão ativo

Reset da sinalização de saturação dos filtros

Após a manutenção dos filtros, ligar o exaustor e pressionar o

disco (T) por mais de 5 segundos : se ouvirá un sinal acútico

prolongado (beep) para confirmar o reset bem sucedido.

Nota : em caso de sinalização contemporânea (saturação do

filtro ante-gordura e do filtro em carvão ativo), é necessário

repetir a operação de reset por duas vezes.

Atenção! Antes de qualquer operação de limpeza ou

manutenção, desconectar a coifa da rede elétrica tirando

o pluge da tomada ou desligando o interruptor geral da

alimentação elétrica.

O exaustor deve ser limpo frequentemente, interna e

externamente (pelo menos com a mesma frequência com a

qual se efectua a manutenção dos filtros antigorduras).

Para a limpeza use um pano umedecido com detergentes

líquidos neutros. Evite o uso de produtos contendo abrasivos.

Atenção: O não cumprimento das instruções fornecidas para

a limpeza do aparelho e para a limpeza ou substituição do

filtro pode provocar riscos de incêndio.

O fabricante não se responsabiliza por danos causados ao

motor ou decorrentes de incêndio, provocados por uma

manutenção inadequada ou pelo não cumprimento das

indicações de segurança citadas neste manual.82

Puxar firmemente o painel e desenganchá-lo de todos os

O painel deve ser limpo com a mesma frequência do

filtro gorduras, usar um pano humedecido com

detergentes líquidos neutros.

Evitar o uso de produtos que contenham abrasivos. NÃO UTILIZAR ÁLCOOL!

O painel deve ser fixado por encaixe nos pinos postos na

superfície da coifa para este fim.

Atenção! Verificar sempre que o painel esteja bem

fixado em seu lugar.

Capta as partículas de gordura derivantes do cozimento.

O Filtro de gordura deve ser limpo uma vez por mês com

detergentes não agressivos. O filtro pode ser lavado

manualmente ou em máquina de lavar louça a baixas

temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perde cor com as

lavagens na máquina da louça, mas suas características de

filtração não se alteram.

Para desenganchar e remover o filtro ante-gordura, pegar

pelas duas alças laterais

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a

preparação de alimentos.

A saturação do filtro de carvão activado se verifica após um

uso mais ou menos prolongado em função do tipo de cozinha

e da regularidade da limpeza do filtro de gorduras. Em todo

caso, é necessário substituir o cartucho no máximo cada 4

NÃO pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um por cada lado a cobertura de ambas as grelhas de

protecção do impulsor do motor, depois disso vire a pega em

Para a desmontagem vire em sentido anti horário.

Substituição das lâmpadas

A coifa è dotada de um sistema de iluminação baseada na

Os LED garantem uma iluminação melhor e uma duração de

até 10 vezes maior que as lâmpadas tradicionais e

economizam 90% de energia elétrica.

Para a substituição contatar o serviço de assistência técnica.83

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
