MANUAL DE UTILIZADOR Ico Sand F80 ELICA

PT Instruções para montagem e utilização

(Este manual não é utilizável nos EUA e Canadá)

Para la sustitución dirigirse al servicio asistencia técnica .31

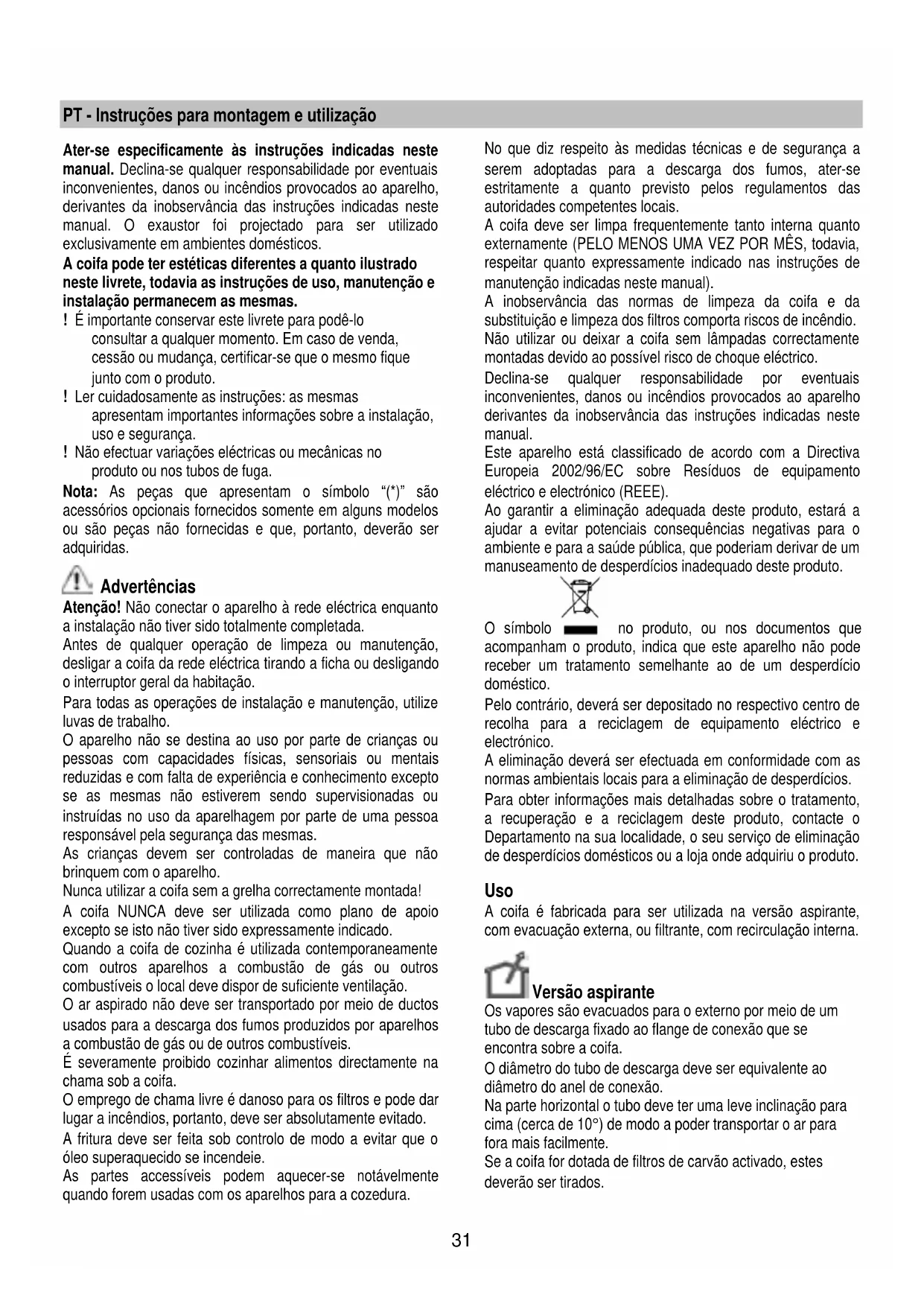

PT - Instruções para montagem e utilização

Ater-se especificamente às instruções indicadas neste

manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,

derivantes da inobservância das instruções indicadas neste

manual. O exaustor foi projectado para ser utilizado

exclusivamente em ambientes domésticos.

A coifa pode ter estéticas diferentes a quanto ilustrado

neste livrete, todavia as instruções de uso, manutenção e

instalação permanecem as mesmas.

! É importante conservar este livrete para podê-lo

consultar a qualquer momento. Em caso de venda,

cessão ou mudança, certificar-se que o mesmo fique

junto com o produto.

! Ler cuidadosamente as instruções: as mesmas

apresentam importantes informações sobre a instalação,

! Não efectuar variações eléctricas ou mecânicas no

produto ou nos tubos de fuga.

Nota: As peças que apresentam o símbolo “(*)” são

acessórios opcionais fornecidos somente em alguns modelos

ou são peças não fornecidas e que, portanto, deverão ser

Atenção! Não conectar o aparelho à rede eléctrica enquanto

a instalação não tiver sido totalmente completada.

Antes de qualquer operação de limpeza ou manutenção,

desligar a coifa da rede eléctrica tirando a ficha ou desligando

o interruptor geral da habitação.

Para todas as operações de instalação e manutenção, utilize

O aparelho não se destina ao uso por parte de crianças ou

pessoas com capacidades físicas, sensoriais ou mentais

reduzidas e com falta de experiência e conhecimento excepto

se as mesmas não estiverem sendo supervisionadas ou

instruídas no uso da aparelhagem por parte de uma pessoa

responsável pela segurança das mesmas.

As crianças devem ser controladas de maneira que não

brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha correctamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio

excepto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é utilizada contemporaneamente

com outros aparelhos a combustão de gás ou outros

combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos

usados para a descarga dos fumos produzidos por aparelhos

a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos directamente na

O emprego de chama livre é danoso para os filtros e pode dar

lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o

óleo superaquecido se incendeie.

As partes accessíveis podem aquecer-se notávelmente

quando forem usadas com os aparelhos para a cozedura.

No que diz respeito às medidas técnicas e de segurança a

serem adoptadas para a descarga dos fumos, ater-se

estritamente a quanto previsto pelos regulamentos das

autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto

externamente (PELO MENOS UMA VEZ POR MÊS, todavia,

respeitar quanto expressamente indicado nas instruções de

manutenção indicadas neste manual).

A inobservância das normas de limpeza da coifa e da

substituição e limpeza dos filtros comporta riscos de incêndio.

Não utilizar ou deixar a coifa sem lâmpadas correctamente

montadas devido ao possível risco de choque eléctrico.

Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho

derivantes da inobservância das instruções indicadas neste

Este aparelho está classificado de acordo com a Directiva

Europeia 2002/96/EC sobre Resíduos de equipamento

eléctrico e electrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a

ajudar a evitar potenciais consequências negativas para o

ambiente e para a saúde pública, que poderiam derivar de um

manuseamento de desperdícios inadequado deste produto.

no produto, ou nos documentos que

acompanham o produto, indica que este aparelho não pode

receber um tratamento semelhante ao de um desperdício

Pelo contrário, deverá ser depositado no respectivo centro de

recolha para a reciclagem de equipamento eléctrico e

A eliminação deverá ser efectuada em conformidade com as

normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento,

a recuperação e a reciclagem deste produto, contacte o

Departamento na sua localidade, o seu serviço de eliminação

de desperdícios domésticos ou a loja onde adquiriu o produto.

A coifa é fabricada para ser utilizada na versão aspirante,

com evacuação externa, ou filtrante, com recirculação interna.

Os vapores são evacuados para o externo por meio de um

tubo de descarga fixado ao flange de conexão que se

encontra sobre a coifa.

O diâmetro do tubo de descarga deve ser equivalente ao

diâmetro do anel de conexão.

Na parte horizontal o tubo deve ter uma leve inclinação para

cima (cerca de 10°) de modo a poder transportar o ar para

fora mais facilmente.

Se a coifa for dotada de filtros de carvão activado, estes

deverão ser tirados.32

Conectar a coifa a tubos e orifícios de descarga de parede

com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com

diâmetro inferior determinará uma diminuição da performance

de aspiração e um drástico aumento do ruído.

Declina-se qualquer responsabilidade a este respeito.

! Utilizar uma conduta com o comprimento mínimo

! Utilizar uma conduta com o menor número possível de

curvas (ângulo máximo da curva: 90ºC 90°).

! Evitar alterações drásticas da secção do tubo (diâmetro).

! Usar uma conduta com o interior mais liso possível.

! O material da conduta deve ser aprovado em

conformidade com a lei.

Deve ser utilizado um filtro de carvão activado, disponível

junto ao seu revendedor. O ar aspirado será desengordurado

e desodorizado antes de ser reintroduzido no ambiente

através da grelha superior.

Os modelos sem motor de aspiração funcionam

exclusivamente na versão aspirante e devem ser ligados a

uma unidade periférica de aspiração (não fornecida).

As instruções da ligação são fornecidas com a unidade

periférica de aspiração.

A distância mínima entre a superfície de suporte dos

recipientes no dispositivo de cozimento e a parte mais baixa

da coifa não deve ser inferior a 30cm no caso de fogões

eléctricos e 35cm no caso de fogões a gás ou mistos.

Se as instruções de instalação do dispositivo de cozimento a

gás especificarem uma distância maior, deve-se levar em

conta esta indicação.

A tensão de rede deve corresponder à tensão indicada na

etiqueta das características situada no interior da coifa. Se

dotada de ficha, conectar a coifa a uma tomada em

conformidade com as normas vigentes posta em zona

acessível,mesmo depois da instalação. Se não dotada de

ficha (conexão directa à rede) ou a tomada não se encontra

em zona acessível,mesmo depois da instalação, aplicar um

interruptor bipolar em conformidade com a norma que

assegure a desconexão completa da rede nas condições da

categoria de sobretensão III, conformemente às regras de

Atenção! Antes de conectar novamente o circuito da coifa

com a alimentação de rede e de verificar seu correcto

funcionamento, controlar sempre que o cabo de rede esteja

montado correctamente.

A coifa é dotada de buchas de fixação adequadas à maior

parte das paredes/tectos. Todavia, é necessário interpelar um

técnico qualificado para se certificar quanto à idoneidade dos

materiais em função do tipo de parede/tecto. A parede/tecto

deve ser suficientemente robusta para suportar o peso da

No caso de presença de painéis e/ou paredes e/ou pênseis

laterais, verificar que haja espaço suficiente para instalar a

coifa e que o acesso ao painel de comandos seja fácil.

Somente para alguns modelos

Uma chaminé estética pode ser adquirida como acessório

opcional, verificar com o revendedor autorizado se o seu

modelo prevê esta possibilidade.

Aconselha-se instalar a coifa após ter adquirido a chaminé

para verificar com segurança a instalação mais idónea.

Usar a potência de aspiração no caso de uma maior

concentração de vapores de cozimento. Aconselhamos ligar a

aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la

em funcionamento por aproximadamente 15 minutos após o

término do cozimento.

Pressionando esta tecla a coifa desliga-se, de qualquer

modalidade de aspiração, estado OFF T2. Modalidade “Silent”

Esta modalidade não è associada a nenhuma tipologia

especifica de cozimento.

Pressione a tecla para ativar a coifa em modalidade

Pressionando a tecla T1 ou T2 a coifa vá ao estado OFF.33

T3. Modalidade “Boost”

Esta modalidade não è associada a nenhuma tipologia

especifica de cozimento.

Pressione a tecla em caso de vapor e fumaça particularmente

Pressionando a tecla T1 ou T3 então a coifa vá ao estado

T4. ON/OFF iluminação

Pressione a tecla para acender ou apagar as luzes.

A iluminação se acende gradualmente sem regulamento de

T5. Modalidade de cozimento

Pressionando a tecla ciclicamente e se ativarão as

modalidades de aspiração diferentes.

Cada modalidade é associada à tipologia diferente de

cozimento da comida.

Isto foi feito para obter uma aspiração melhor em base às

exigências diversas.

Cada modalidade de aspiração corresponderá a um LED de

• Modalidade “ Slow cooking” LED L1 aceso.

Pressionar a tecla durante o cozimento dos vegetais na

panela, durante o aquecimento da comida ou durante o

aquecimento de bebidas (leite, café, chá)

• Modalidade “Boiling” LED L2 aceso.

Pressionar a tecla durante o borbulhar de molhos,

vegetais cozidos, sopa ou quando se cozinha a comida

• Modalidade “Grilling” LED L3 aceso.

Pressionar a tecla em caso de cozimento de comida na

Para sair da modalidade de aspiração selecionada, aperte as

Tecla T1 Coifa em OFF.

Tecla T2 Ativação da modalidade “Silent”.

Tecla T3 Ativação da modalidade “Boost”.

Em caso de erros do motor (bloco, superaquecimento, etc.)

serão bloqueadas todas as funções do motor (iluminação

exclusa), as teclas T2, T3, T5 e os LED L1, L2, L3, L4

Quando o alarme terminar a coifa torna ao estado OFF.

Pressionando a tecla T1 a coifa vá ao estado OFF Se o erro persistir a coifa continuará no estado de alarme e

todas as funções continuaram bloqueadas. Contatar a

assistência técnica.

Atenção! Antes de qualquer operação de limpeza ou

manutenção, desconectar a coifa da rede eléctrica tirando

a tomada ou desligando o interruptor geral da habitação.

A coifa deve ser limpa freqüentemente, interna e

externamente (pelo menos com a mesma frequência com a

qual se efectua a manutenção dos filtros gorduras).

Para a limpeza use um pano humedecido com detergentes

líquidos neutros. Evite o uso de produtos contendo abrasivos.

Atenção: O não cumprimento das instruções fornecidas para

a limpeza do aparelho e para a limpeza ou substituição do

filtro pode provocar riscos de incêndio.

O fabricante declina toda e qualquer responsabilidade pelos

danos ao motor ou decorrentes de incêndio, provocados por

uma manutenção inadequada ou pelo não cumprimento das

indicações de segurança citadas anteriormente.

O anteparo vapores sempre deve ser deixado fechado e

somente deve ser aberto em caso de manutenção (por

exemplo: Limpeza ou substituição dos filtros).

Capta as partículas de gordura derivantes do cozimento.

Deve ser limpo uma vez por mês (ou quando o sistema de

indicação da saturação dos filtros - se previsto no modelo que

se possui – indicar esta necessidade) com detergentes não

agressivos, manualmente ou em máquina de lavar louça a

baixas temperaturas e com ciclo breve.

Apesar do filtro metálico para a gordura poder perder cor com

as lavagens na máquina da loiça, as suas características de

filtração não se alteram.

Abrir o anteparo vapores.

Para desmontar o filtro antigordura puxe o puxador de

libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a

O filtro de carvão pode ser lavado de dois em dois meses em

água quente e detergentes adequados ou em máquina de

lavar louça a 65 °C (para a lavagem em máquina, utilize o

ciclo completo sem colocar outra loiça na máquina).

Tire a água em excesso tomando cuidado para não estragar o

filtro. Em seguida deixe-o secar definitivamente no forno

durante 10 minutos a 100 °C.

Instalar o filtro de carvão activado na parte traseira do

filtro gorduras e fixar com dois pinos.

Atenção! Os pinos estão incluídos na embalagem do

filtro de carvão activado e não na coifa.

• Para desmontar o filtro proceder em sentido inverso.34

Substituição das lâmpadas

A coifa è dotada de um sistema de iluminação baseada na

Os LED garantem uma iluminação melhor e uma duração de

até 10 vezes maior que as lâmpadas tradicionais e

economizam 90% de energia elétrica.

Para a substituição contatar o serviço de assistência técnica.35

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
